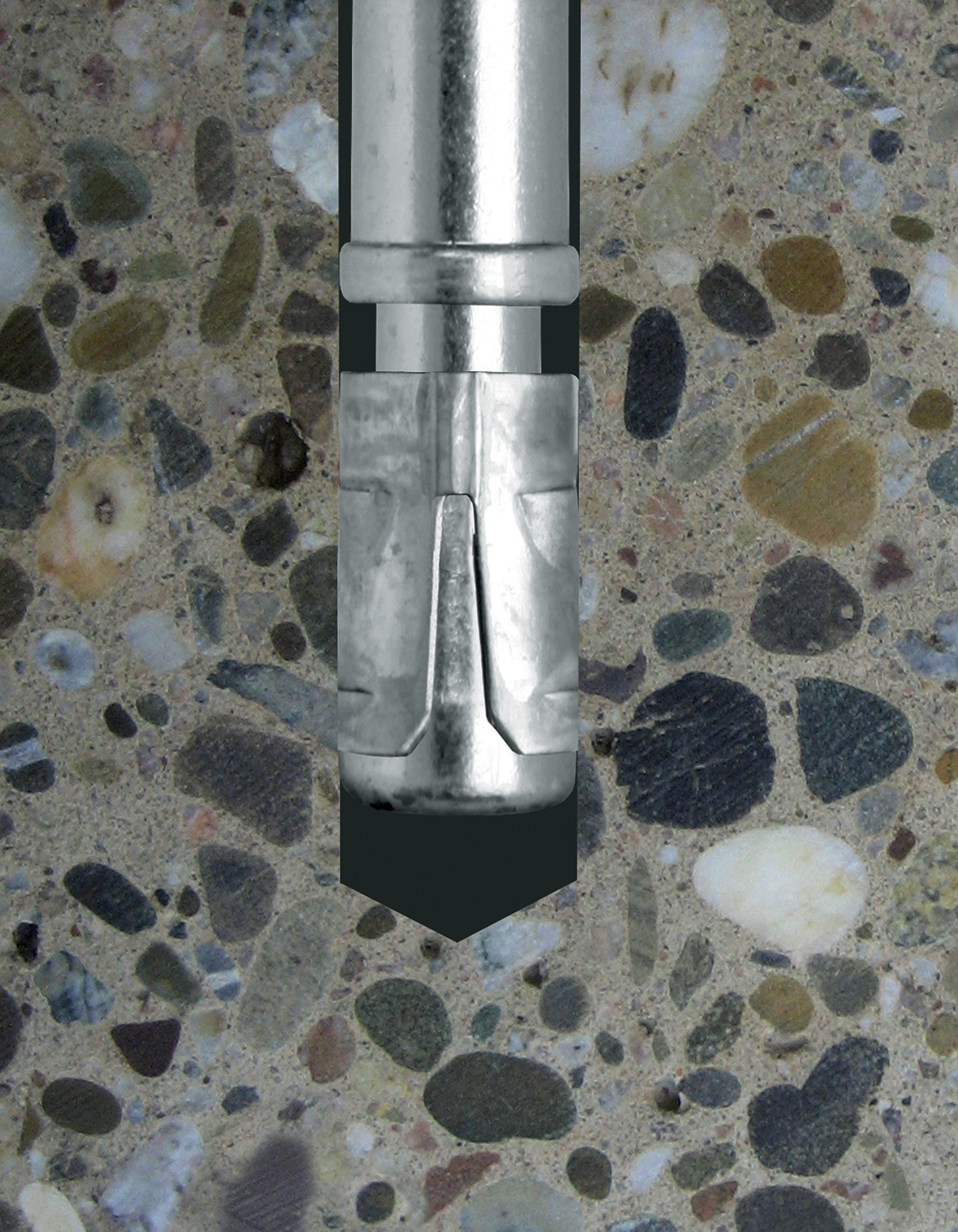

Bolzenanker

Spreizdübel-System für mittlere Lastbereiche.

Technický list

Označení CE

ETA

Servisní třída 2

Elektroizolační ocel

Uvnitř

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahl galvanisch verzinkt, passiviert.

Vorteile

Geringe Achs- und Randabstände.
Rationelle und wirtschaftliche Montage: vormontierte Mutter und Unterlegscheibe.
Verringerter Bohraufwand: Ø-Bohren = Ø-Gewinde.
Angeformter Schlagzapfen am Dübelkopf verhindert Beschädigung des Gewindes bei der Montage.

Aplikace

Anwendbare Materialien

Ungerissener Beton
Naturstein mit dichtem Gefüge

Anwendungsbereich

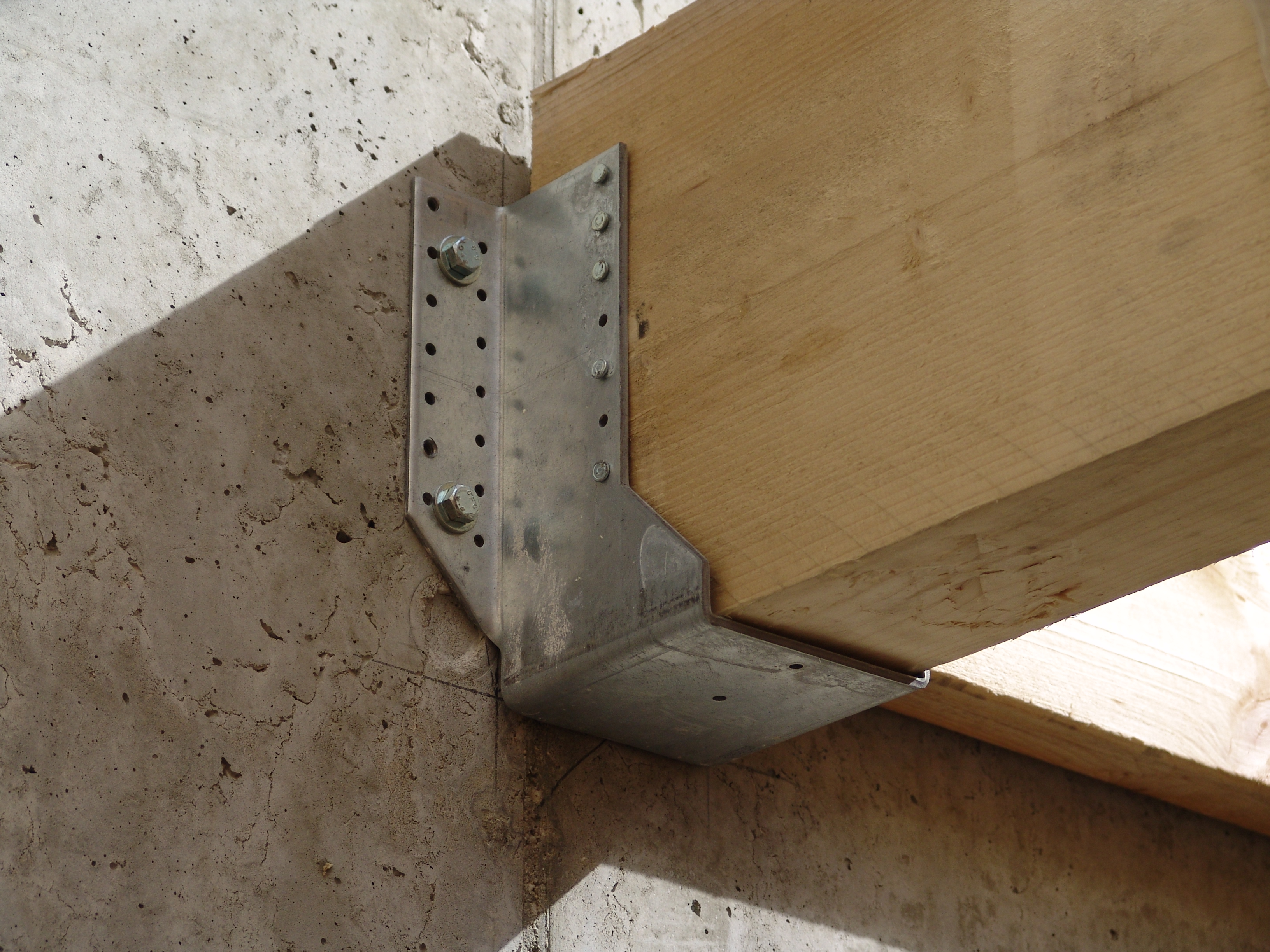

Befestigung von Holzkonstruktionen: Balkenschuhe, etc.
Befestigungen im Stahl- und Metallbau: Geländer, Konsolen, Kabeltrassen, etc.
Statische und quasi-statische Verankerungen von Toren und Maschinen.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr.	Description	M Gewinde [mm]	ø Bohrloch x Bohrtiefe [d0 x h1] [mm]	max. Klemmdicke [tfix] [mm]	ø Loch im Anbauteil [df] [mm]	Verankerungs- tiefe [hef] [mm]	L [L] [mm]	Gewindelänge [f] [mm]
WA M8-68/5	WA8/5	8	8x65	5	9	45	68	40
WA M8-73/10	WA8/10	8	8x65	10	9	45	73	45
WA M8-83/20	WA8/20	8	8x65	20	9	45	83	45
WA M8-93/30	WA8/30	8	8x65	30	9	45	93	50
WA M8-103/40	WA8/40	8	8x65	40	9	45	103	50
WA M8-113/50	WA8/50	8	8x65	50	9	45	113	60
WA M8-133/70	WA8/70	8	8x65	70	9	45	133	85
WA M8-163/100	WA8/100	8	8x65	100	9	45	163	100
WA M10-78/5	WA10/5	10	10x70	5	12	50	78	40
WA M10-83/10	WA10/10	10	10x70	10	12	50	83	40
WA M10-93/20	WA10/20	10	10x70	20	12	50	93	50
WA M10-103/30	WA10/30	10	10x70	30	12	50	103	50
WA M10-113/40	WA10/40	10	10x70	40	12	50	113	60
WA M10-123/50	WA10/50	10	10x70	50	12	50	123	60
WA M10-143/70	WA10/70	10	10x70	70	12	50	143	70
WA M10-173/100	WA10/100	10	10x70	100	12	50	173	80
WA M12-104/5	WA12/5	12	12x90	5	14	65	104	60
WA M12-109/10	WA12/10	12	12x90	10	14	65	109	60
WA M12-119/20	WA12/20	12	12x90	20	14	65	119	70
WA M12-129/30	WA12/30	12	12x90	30	14	65	129	70
WA M12-139/40	WA12/40	12	12x90	40	14	65	139	80
WA M12-149/50	WA12/50	12	12x90	50	14	65	149	100
WA M12-179/80	WA12/80	12	12x90	80	14	65	179	110
WA M12-199/100	WA12/100	12	12x90	100	14	65	199	110
WA M12-219/120	WA12/120	12	12x90	120	14	65	219	125
WA M12-239/140	WA12/140	12	12x90	140	14	65	239	125
WA M12-259/160	WA12/160	12	12x90	160	14	65	259	125
WA M16-151/30	WA16/30	16	16x110	30	18	80	151	80
WA M16-171/50	WA16/50	16	16x110	50	18	80	171	80
WA M16-201/80	WA16/80	16	16x110	80	18	80	201	100
WA M16-221/100	WA16/100	16	16x110	100	18	80	221	100
WA M16-261/140	WA16/140	16	16x110	140	18	80	261	110

* Není obsaženo ve schválení

Zulässige Zug- und Querlasten - ungerissener Beton

Art. nr.	ungerissener Beton 1) 2)								Zulässige Biegemomente - Mzul [Nm]
	Zuglasten - Nzul [kN]				Querlasten - Vzul [kN]
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
WA M8-68/5	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-73/10	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-83/20	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-93/30	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-103/40	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-113/50	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-133/70	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M8-163/100	5.7	7	8.1	8.9	5.4	5.4	5.4	5.4	13.8
WA M10-78/5	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-83/10	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-93/20	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-103/30	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-113/40	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-123/50	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-143/70	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M10-173/100	7.6	9.3	10.7	11.8	8.8	9.7	9.7	9.7	27.1
WA M12-104/5	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-109/10	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-119/20	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-129/30	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-139/40	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-149/50	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-179/80	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-199/100	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-219/120	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-239/140	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M12-259/160	12.6	15.4	17.8	19.5	14.3	14.3	14.3	14.3	47.1
WA M16-151/30	17.2	21	24.3	26.7	26.9	26.9	26.9	26.9	111
WA M16-171/50	17.2	21	24.3	26.7	26.9	26.9	26.9	26.9	111
WA M16-201/80	17.2	21	24.3	26.7	26.9	26.9	26.9	26.9	111
WA M16-221/100	17.2	21	24.3	26.7	26.9	26.9	26.9	26.9	111
WA M16-261/140	17.2	21	24.3	26.7	26.9	26.9	26.9	26.9	111

* Nicht Bestandteil der ETA

** auf Anfrage mit großer Unterlegscheibe nach DIN 440 R bzw. gemäß DIN 1052 lieferbar.

1) Bei Interaktion von Zug und Querlasten (Hebelarm) sowie bei Dübelgruppen und / oder Randeinfluss ist eine Bemessung nach ETAG 001, Anhang C, Bemessungsverfahren A unter Berücksichtigung der gesamten Zulassung ETA-11/0080 zu führen.

2) Die Lastangaben berücksichtigen die in der ETA-Zulassung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungenvon γF=1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10mm ausgegangen.

Instalace

Drilling

Dusting off the hole

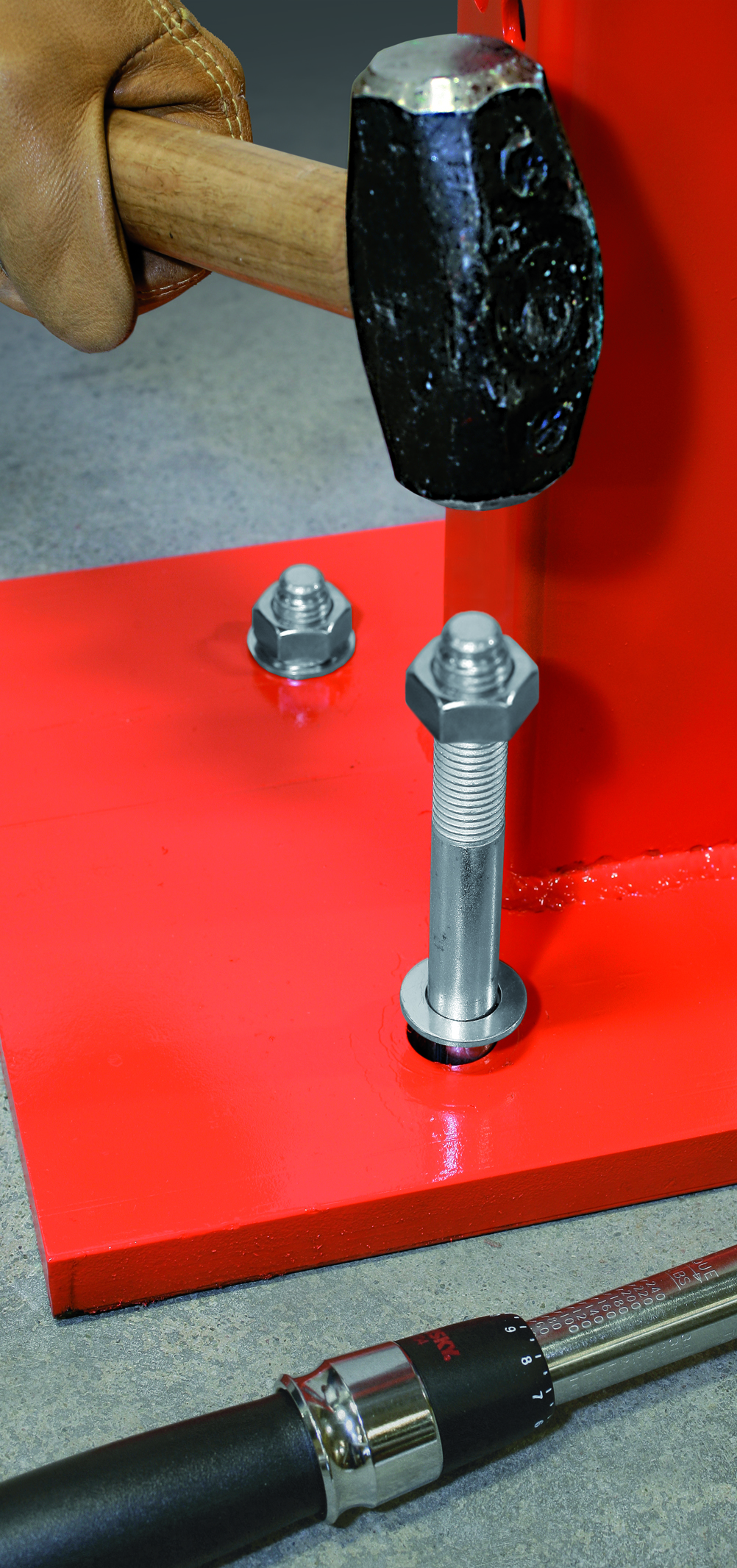

Set the anchor through the plate

Apply installation tork

Montagedaten

Art. nr.	Bohrernenn- durchmesser [d0] [mm]	Bohrlochtiefe [h1] [mm]	ø Loch im Anbauteil [df] [mm]	Schlüssel- weite [SW] [mm]	Montage- drehmoment [Tinst] [Nm]	Verankerungstiefe [hef] [mm]	Mindestbauteildicke [hmin] [mm]
WA M8-68/5	8	65	9	13	15	45	100
WA M8-73/10	8	65	9	13	15	45	100
WA M8-83/20	8	65	9	13	15	45	100
WA M8-93/30	8	65	9	13	15	45	100
WA M8-103/40	8	65	9	13	15	45	100
WA M8-113/50	8	65	9	13	15	45	100
WA M8-133/70	8	65	9	13	15	45	100
WA M8-163/100	8	65	9	13	15	45	100
WA M10-78/5	10	70	12	17	30	50	100
WA M10-83/10	10	70	12	17	30	50	100
WA M10-93/20	10	70	12	17	30	50	100
WA M10-103/30	10	70	12	17	30	50	100
WA M10-113/40	10	70	12	17	30	50	100
WA M10-123/50	10	70	12	17	30	50	100
WA M10-143/70	10	70	12	17	30	50	100
WA M10-173/100	10	70	12	17	30	50	100
WA M12-104/5	12	90	14	19	50	65	130
WA M12-109/10	12	90	14	19	50	65	130
WA M12-119/20	12	90	14	19	50	65	130
WA M12-129/30	12	90	14	19	50	65	130
WA M12-139/40	12	90	14	19	50	65	130
WA M12-149/50	12	90	14	19	50	65	130
WA M12-179/80	12	90	14	19	50	65	130
WA M12-199/100	12	90	14	19	50	65	130
WA M12-219/120	12	90	14	19	50	65	130
WA M12-239/140	12	90	14	19	50	65	130
WA M12-259/160	12	90	14	19	50	65	130
WA M16-151/30	16	110	18	24	100	80	160
WA M16-171/50	16	110	18	24	100	80	160
WA M16-201/80	16	110	18	24	100	80	160
WA M16-221/100	16	110	18	24	100	80	160
WA M16-261/140	16	110	18	24	100	80	160
