Joist hanger
The GSE joist hanger is a connector which has been tested and proved to be Fire Resistance R30 in combustion chamber tests. The GSE hanger is used in structures where fire resistance is essential.





Podrobnosti produktu
Vlastnosti
Materiál
Steel quality:
S250GD
Corrosion protection:
275 g/m2 on both sides - correspond to a zinc layer of approx. 20 μm
Vorteile
- Wide range of products
- Easy to install
- Statically calculated
- Fire resistance
Aplikace
Support
Supporting member:
Solid wood, composite wood, glued laminated wood, concrete
Supported member:
Solid wood, composite wood, glued laminated wood.
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Rozměry vedlejšího nosníku [mm] | Rozměry a typické hodnoty [mm] | Otvory hlavy | Otvory trámu | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka | Výška [mm] | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | ||
Výška [mm] | Max. | |||||||||||
GSE380/80/4 | 80 | 160 | 225 | 80 | 150 | 110 | 45.5 | 118 | 4 | 16 | 4 | 8 |
GSE440/80/4 | 80 | 190 | 270 | 80 | 180 | 110 | 45.5 | 118 | 4 | 22 | 4 | 12 |
GSE380/100/4 | 100 | 150 | 210 | 100 | 140 | 110 | 45.5 | 118 | 4 | 16 | 2 | 8 |
GSE440/100/4 | 100 | 180 | 255 | 100 | 170 | 110 | 45.5 | 118 | 4 | 22 | 4 | 12 |
GSE500/100/4 | 100 | 210 | 300 | 100 | 200 | 110 | 45.5 | 118 | 4 | 28 | 4 | 14 |
GSE540/100/4 | 100 | 230 | 330 | 100 | 220 | 110 | 45.5 | 118 | 4 | 32 | 4 | 16 |
GSE600/100/4 | 100 | 260 | 375 | 100 | 250 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/100/4 | 100 | 320 | 465 | 100 | 310 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE540/120/4 | 120 | 220 | 315 | 120 | 210 | 110 | 45.5 | 118 | 4 | 32 | 4 | 16 |
GSE600/120/4 | 120 | 250 | 360 | 120 | 240 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/120/4 | 120 | 310 | 450 | 120 | 300 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE500/140/4 | 140 | 190 | 270 | 140 | 180 | 110 | 45.5 | 118 | 4 | 22 | 2 | 12 |
GSE540/140/4 | 140 | 210 | 300 | 140 | 200 | 110 | 45.5 | 118 | 4 | 26 | 4 | 14 |
GSE600/140/4 | 140 | 240 | 345 | 140 | 230 | 110 | 45.5 | 118 | 4 | 32 | 4 | 18 |
GSE660/140/4 | 140 | 270 | 390 | 140 | 260 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/140/4 | 140 | 300 | 435 | 140 | 290 | 110 | 45.5 | 118 | 4 | 44 | 6 | 24 |
GSE780/140/4 | 140 | 330 | 480 | 140 | 320 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE840/140/4 | 140 | 360 | 525 | 140 | 350 | 110 | 45.5 | 118 | 4 | 56 | 6 | 30 |
GSE900/140/4 | 140 | 390 | 570 | 140 | 380 | 110 | 45.5 | 118 | 4 | 62 | 6 | 32 |
GSE960/140/4 | 140 | 420 | 615 | 140 | 410 | 110 | 45.5 | 118 | 4 | 68 | 6 | 34 |
GSE1020/140/4 | 140 | 450 | 660 | 140 | 440 | 110 | 45.5 | 118 | 4 | 74 | 6 | 38 |
GSE500/160/4 | 160 | 180 | 255 | 160 | 170 | 110 | 45.5 | 118 | 4 | 22 | 2 | 12 |
GSE540/160/4 | 160 | 200 | 285 | 160 | 190 | 110 | 45.5 | 118 | 4 | 26 | 4 | 14 |
GSE600/160/4 | 160 | 230 | 330 | 160 | 220 | 110 | 45.5 | 118 | 4 | 32 | 4 | 18 |
GSE660/160/4 | 160 | 260 | 375 | 160 | 250 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/160/4 | 160 | 290 | 420 | 160 | 280 | 110 | 45.5 | 118 | 4 | 44 | 6 | 24 |
GSE780/160/4 | 160 | 320 | 465 | 160 | 310 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE840/160/4 | 160 | 350 | 510 | 160 | 340 | 110 | 45.5 | 118 | 4 | 56 | 6 | 30 |
GSE900/160/4 | 160 | 380 | 555 | 160 | 370 | 110 | 45.5 | 118 | 4 | 62 | 6 | 32 |
GSE960/160/4 | 160 | 410 | 600 | 160 | 400 | 110 | 45.5 | 118 | 4 | 68 | 6 | 34 |
GSE1020/160/4 | 160 | 440 | 645 | 160 | 430 | 110 | 45.5 | 118 | 4 | 74 | 6 | 38 |
GSE500/180/4 | 180 | 170 | 240 | 180 | 160 | 110 | 45.5 | 118 | 4 | 22 | 2 | 12 |
GSE540/180/4 | 180 | 190 | 270 | 180 | 180 | 110 | 45.5 | 118 | 4 | 26 | 4 | 14 |
GSE600/180/4 | 180 | 220 | 315 | 180 | 210 | 110 | 45.5 | 118 | 4 | 32 | 4 | 18 |
GSE660/180/4 | 180 | 250 | 360 | 180 | 240 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/180/4 | 180 | 280 | 405 | 180 | 270 | 110 | 45.5 | 118 | 4 | 44 | 6 | 24 |
GSE780/180/4 | 180 | 310 | 450 | 180 | 300 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE840/180/4 | 180 | 340 | 495 | 180 | 330 | 110 | 45.5 | 118 | 4 | 56 | 6 | 30 |
GSE900/180/4 | 180 | 370 | 540 | 180 | 360 | 110 | 45.5 | 118 | 4 | 62 | 6 | 32 |
GSE960/180/4 | 180 | 400 | 585 | 180 | 390 | 110 | 45.5 | 118 | 4 | 68 | 6 | 34 |
GSE1020/180/4 | 180 | 430 | 630 | 180 | 420 | 110 | 45.5 | 118 | 4 | 74 | 6 | 38 |
GSE500/200/4 | 200 | 160 | 225 | 200 | 150 | 110 | 45.5 | 118 | 4 | 22 | 2 | 12 |
GSE540/200/4 | 200 | 180 | 255 | 200 | 170 | 110 | 45.5 | 118 | 4 | 26 | 4 | 14 |
GSE600/200/4 | 200 | 210 | 300 | 200 | 200 | 110 | 45.5 | 118 | 4 | 32 | 4 | 18 |
GSE660/200/4 | 200 | 240 | 345 | 200 | 230 | 110 | 45.5 | 118 | 4 | 38 | 4 | 20 |
GSE720/200/4 | 200 | 270 | 390 | 200 | 260 | 110 | 45.5 | 118 | 4 | 44 | 6 | 24 |
GSE780/200/4 | 200 | 300 | 435 | 200 | 290 | 110 | 45.5 | 118 | 4 | 50 | 6 | 26 |
GSE840/200/4 | 200 | 330 | 480 | 200 | 320 | 110 | 45.5 | 118 | 4 | 56 | 6 | 30 |
GSE900/200/4 | 200 | 360 | 525 | 200 | 350 | 110 | 45.5 | 118 | 4 | 62 | 6 | 32 |
GSE960/200/4 | 200 | 390 | 570 | 200 | 380 | 110 | 45.5 | 118 | 4 | 68 | 6 | 34 |
GSE1020/200/4 | 200 | 420 | 615 | 200 | 410 | 110 | 45.5 | 118 | 4 | 74 | 6 | 38 |
Nosnosti - dřevo na dřevo - dílčí hřebování
Art. nr. | Characteristic capacities - Timber to timber - Partial nailing | |||||
---|---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | |||||
Hlava | Trám | R1.k | R2.k | R3.k | R4.k | |
Množství | Množství | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
GSE380/80/4 | 8 | 4 | 9.9 | 3.3 | 3.1 | 3.9 |
GSE440/80/4 | 12 | 6 | 14.3 | 6.7 | 4.4 | 5.9 |
GSE380/100/4 | 8 | 4 | 9.2 | 3.3 | 3.3 | 3.9 |
GSE440/100/4 | 12 | 6 | 13.3 | 6.7 | 4.8 | 5.9 |
GSE500/100/4 | 14 | 8 | 16.8 | 8.8 | 6.1 | 6.9 |
GSE540/100/4 | 16 | 8 | 19.9 | 11.1 | 5.9 | 7.8 |
GSE600/100/4 | 20 | 10 | 23.9 | 16.3 | 7 | 9.8 |
GSE720/100/4 | 26 | 14 | 31.9 | 24.8 | 8.8 | 12.7 |
GSE540/120/4 | 16 | 8 | 19 | 11.1 | 6.3 | 7.8 |
GSE600/120/4 | 20 | 10 | 23.9 | 16.3 | 7.6 | 9.8 |
GSE720/120/4 | 26 | 14 | 31.9 | 24.8 | 9.7 | 12.7 |
GSE500/140/4 | 12 | 6 | 14.3 | 6.7 | 5.2 | 5.9 |
GSE540/140/4 | 14 | 8 | 16.8 | 8.8 | 6.9 | 6.9 |
GSE600/140/4 | 18 | 10 | 21.8 | 13.6 | 8.3 | 8.8 |
GSE660/140/4 | 20 | 10 | 23.9 | 16.3 | 8 | 9.8 |
GSE720/140/4 | 24 | 12 | 27.9 | 21.3 | 9.3 | 11.8 |
GSE780/140/4 | 26 | 13 | 31.9 | 24.8 | 10.4 | 12.7 |
GSE840/140/4 | 30 | 15 | 35.9 | 28.4 | 11.4 | 14.7 |
GSE900/140/4 | 32 | 16 | 35.9 | 28.4 | 10.9 | 15.7 |
GSE960/140/4 | 36 | 17 | 39.9 | 31.9 | 11.8 | 16.7 |
GSE1020/140/4 | 38 | 19 | 43.9 | 35.5 | 12.5 | 18.6 |
GSE500/160/4 | 12 | 6 | 13.3 | 6.7 | 5.4 | 5.9 |
GSE540/160/4 | 14 | 8 | 15.8 | 8.8 | 7.1 | 6.9 |
GSE600/160/4 | 18 | 10 | 23.9 | 16.3 | 8.6 | 8.8 |
GSE660/160/4 | 20 | 10 | 23.9 | 16.3 | 8.4 | 9.8 |
GSE720/160/4 | 24 | 12 | 27.9 | 21.3 | 9.7 | 11.8 |
GSE780/160/4 | 26 | 13 | 31.9 | 24.8 | 11 | 12.7 |
GSE840/160/4 | 30 | 15 | 35.9 | 28.4 | 12.1 | 14.7 |
GSE900/160/4 | 32 | 16 | 35.9 | 28.4 | 11.7 | 15.7 |
GSE960/160/4 | 36 | 17 | 39.9 | 31.9 | 12.6 | 16.7 |
GSE1020/160/4 | 38 | 19 | 43.9 | 35.5 | 13.5 | 18.6 |
GSE500/180/4 | 12 | 6 | 12.2 | 6.7 | 5.5 | 5.9 |
GSE540/180/4 | 14 | 8 | 14.7 | 8.8 | 7.2 | 6.9 |
GSE600/180/4 | 18 | 10 | 23.9 | 16.3 | 8.8 | 8.8 |
GSE660/180/4 | 20 | 10 | 23.9 | 16.3 | 8.6 | 9.8 |
GSE720/180/4 | 24 | 12 | 27.9 | 21.3 | 10.1 | 11.8 |
GSE780/180/4 | 26 | 13 | 31.9 | 24.8 | 11.4 | 12.7 |
GSE840/180/4 | 30 | 15 | 35.9 | 28.4 | 12.6 | 14.7 |
GSE900/180/4 | 32 | 16 | 35.9 | 28.4 | 12.2 | 15.7 |
GSE960/180/4 | 36 | 17 | 39.9 | 31.9 | 13.3 | 16.7 |
GSE1020/180/4 | 38 | 19 | 43.9 | 35.5 | 14.3 | 18.6 |
GSE500/200/4 | 12 | 6 | 11.1 | 6.7 | 5.5 | 5.9 |
GSE540/200/4 | 14 | 8 | 13.5 | 8.8 | 7.3 | 6.9 |
GSE600/200/4 | 18 | 10 | 22.7 | 16.3 | 9 | 8.8 |
GSE660/200/4 | 20 | 10 | 22.7 | 16.3 | 8.8 | 9.8 |
GSE720/200/4 | 24 | 12 | 27.9 | 21.3 | 10.3 | 11.8 |
GSE780/200/4 | 26 | 13 | 31.9 | 24.8 | 11.8 | 12.7 |
GSE840/200/4 | 30 | 15 | 35.9 | 28.4 | 13.1 | 14.7 |
GSE900/200/4 | 32 | 16 | 35.9 | 28.4 | 12.7 | 15.7 |
GSE960/200/4 | 36 | 17 | 39.9 | 31.9 | 13.9 | 16.7 |
GSE1020/200/4 | 38 | 19 | 43.9 | 35.5 | 15 | 18.6 |
A, B a C jsou vnitřní rozměry trámové botky.

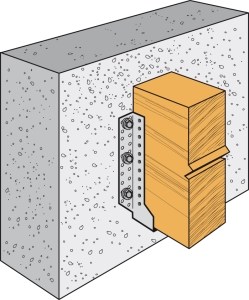

Nosnosti - dřevo na beton
Art. nr. | Charakteristické kapacity - Dřevo na beton nebo ocel | |||||||
---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | |||||||
Hlava | Trám | R1.k | R2.k | R3.k | R4.k | |||
Množství | Typ | Množství | Typ | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
GSE380/80/4 | 2 | Ø12* | 8 | CNA | 19.9 | 14.2 | 20 | 17.8 |
GSE440/80/4 | 4 | Ø12* | 12 | CNA | 27.9 | 21.3 | 20 | 20.8 |
GSE380/100/4 | 2 | Ø12* | 8 | CNA | 19.9 | 14.2 | 20 | 17.8 |
GSE440/100/4 | 4 | Ø12* | 12 | CNA | 27.9 | 21.3 | 20 | 20.8 |
GSE500/100/4 | 4 | Ø12* | 14 | CNA | 31.9 | 24.8 | 20 | 20.8 |
GSE540/100/4 | 4 | Ø12* | 16 | CNA | 65 | 28.4 | 20 | 20.8 |
GSE600/100/4 | 4 | Ø12* | 20 | CNA | 73.8 | 35.5 | 20 | 20.8 |
GSE720/100/4 | 6 | Ø12* | 26 | CNA | 87.1 | 46.1 | 24.1 | 31.2 |
GSE540/120/4 | 4 | Ø12* | 16 | CNA | 70.9 | 28.4 | 20 | 20.8 |
GSE600/120/4 | 4 | Ø12* | 20 | CNA | 79.7 | 35.5 | 20 | 20.8 |
GSE720/120/4 | 6 | Ø12* | 26 | CNA | 93 | 46.1 | 24.1 | 31.2 |
GSE500/140/4 | 2 | Ø12* | 12 | CNA | 24.1 | 21.3 | 20 | 10.4 |
GSE540/140/4 | 4 | Ø12* | 14 | CNA | 72.3 | 24.8 | 20 | 20.8 |
GSE600/140/4 | 4 | Ø12* | 18 | CNA | 80 | 31.9 | 20 | 20.8 |
GSE660/140/4 | 4 | Ø12* | 20 | CNA | 80 | 35.5 | 24.1 | 31.2 |
GSE720/140/4 | 6 | Ø12* | 24 | CNA | 94.5 | 42.6 | 24.1 | 31.2 |
GSE780/140/4 | 6 | Ø12* | 26 | CNA | 98.9 | 46.1 | 24.1 | 31.2 |
GSE840/140/4 | 6 | Ø12* | 30 | CNA | 107.8 | 53.2 | 24.1 | 31.2 |
GSE900/140/4 | 6 | Ø12* | 32 | CNA | 112.2 | 56.7 | 24.1 | 31.2 |
GSE960/140/4 | 6 | Ø12* | 34 | CNA | 116.7 | 60.3 | 24.1 | 31.2 |
GSE1020/140/4 | 6 | Ø12* | 38 | CNA | 120 | 67.4 | 24.1 | 31.2 |
GSE500/160/4 | 2 | Ø12* | 12 | CNA | 27.9 | 21.3 | 20 | 10.4 |
GSE540/160/4 | 4 | Ø12* | 14 | CNA | 78.2 | 24.8 | 20 | 20.8 |
GSE600/160/4 | 4 | Ø12* | 18 | CNA | 80 | 31.9 | 20 | 20.8 |
GSE660/160/4 | 4 | Ø12* | 20 | CNA | 80 | 35.5 | 20 | 20.8 |
GSE720/160/4 | 6 | Ø12* | 24 | CNA | 100.4 | 42.6 | 24.1 | 31.2 |
GSE780/160/4 | 6 | Ø12* | 26 | CNA | 104.8 | 46.1 | 24.1 | 31.2 |
GSE840/160/4 | 6 | Ø12* | 30 | CNA | 113.7 | 53.2 | 24.1 | 31.2 |
GSE900/160/4 | 6 | Ø12* | 32 | CNA | 118.1 | 56.7 | 24.1 | 31.2 |
GSE960/160/4 | 6 | Ø12* | 34 | CNA | 120 | 60.3 | 24.1 | 31.2 |
GSE1020/160/4 | 6 | Ø12* | 38 | CNA | 120 | 67.4 | 24.1 | 31.2 |
GSE500/180/4 | 2 | Ø12* | 12 | CNA | 27.9 | 21.3 | 20 | 10.4 |
GSE540/180/4 | 4 | Ø12* | 14 | CNA | 80 | 24.8 | 20 | 20.8 |
GSE600/180/4 | 4 | Ø12* | 18 | CNA | 80 | 31.9 | 20 | 20.8 |
GSE660/180/4 | 4 | Ø12* | 20 | CNA | 80 | 35.5 | 20 | 20.8 |
GSE720/180/4 | 6 | Ø12* | 24 | CNA | 106.3 | 42.6 | 24.1 | 31.2 |
GSE780/180/4 | 6 | Ø12* | 26 | CNA | 110.7 | 46.1 | 24.1 | 31.2 |
GSE840/180/4 | 6 | Ø12* | 30 | CNA | 119.6 | 53.2 | 24.1 | 31.2 |
GSE900/180/4 | 6 | Ø12* | 32 | CNA | 120 | 56.7 | 24.1 | 31.2 |
GSE960/180/4 | 6 | Ø12* | 34 | CNA | 120 | 60.3 | 24.1 | 31.2 |
GSE1020/180/4 | 6 | Ø12* | 38 | CNA | 120 | 67.4 | 24.1 | 31.2 |
GSE500/200/4 | 2 | Ø12* | 12 | CNA | 27.9 | 21.3 | 20 | 10.4 |
GSE540/200/4 | 4 | Ø12* | 14 | CNA | 80 | 24.8 | 20 | 20.8 |
GSE600/200/4 | 4 | Ø12* | 18 | CNA | 80 | 31.9 | 20 | 20.8 |
GSE660/200/4 | 4 | Ø12* | 20 | CNA | 80 | 35.5 | 20 | 20.8 |
GSE720/200/4 | 6 | Ø12* | 24 | CNA | 112.2 | 42.6 | 24.1 | 31.2 |
GSE780/200/4 | 6 | Ø12* | 26 | CNA | 116.6 | 46.1 | 24.1 | 31.2 |
GSE840/200/4 | 6 | Ø12* | 30 | CNA | 120 | 53.2 | 24.1 | 31.2 |
GSE900/200/4 | 6 | Ø12* | 32 | CNA | 120 | 56.7 | 24.1 | 31.2 |
GSE960/200/4 | 6 | Ø12* | 34 | CNA | 120 | 60.3 | 24.1 | 31.2 |
GSE1020/200/4 | 6 | Ø12* | 38 | CNA | 120 | 67.4 | 24.1 | 31.2 |
A, B and C dimensions are the internal dimensions of the joist hanger.
Load capacities on concrete shown in this table are given in the case of a full slab fixing. In the context of a different application, it is advisable to the designer to ensure the good anchoring performance (a help for dimensioning is available on our Anchor Designer software, which can be downloaded for free on this website).
*Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances. For this case a possible solution is WA M12-104/5.
1) Capacities under fire condition are R30 characteristic values. The header anchor must be FM-753 CRACK 3DG in order to justify the fire resistance of the anchor group. The only allowed joist fasteners in this case are CNA Ø4,0x75 mm nails or CSA Ø5,0x80-DE screws.
Product characteristic capacities - Timber to Timber - Fire conditions - SSH
Instalace
Instalace
Befestigung

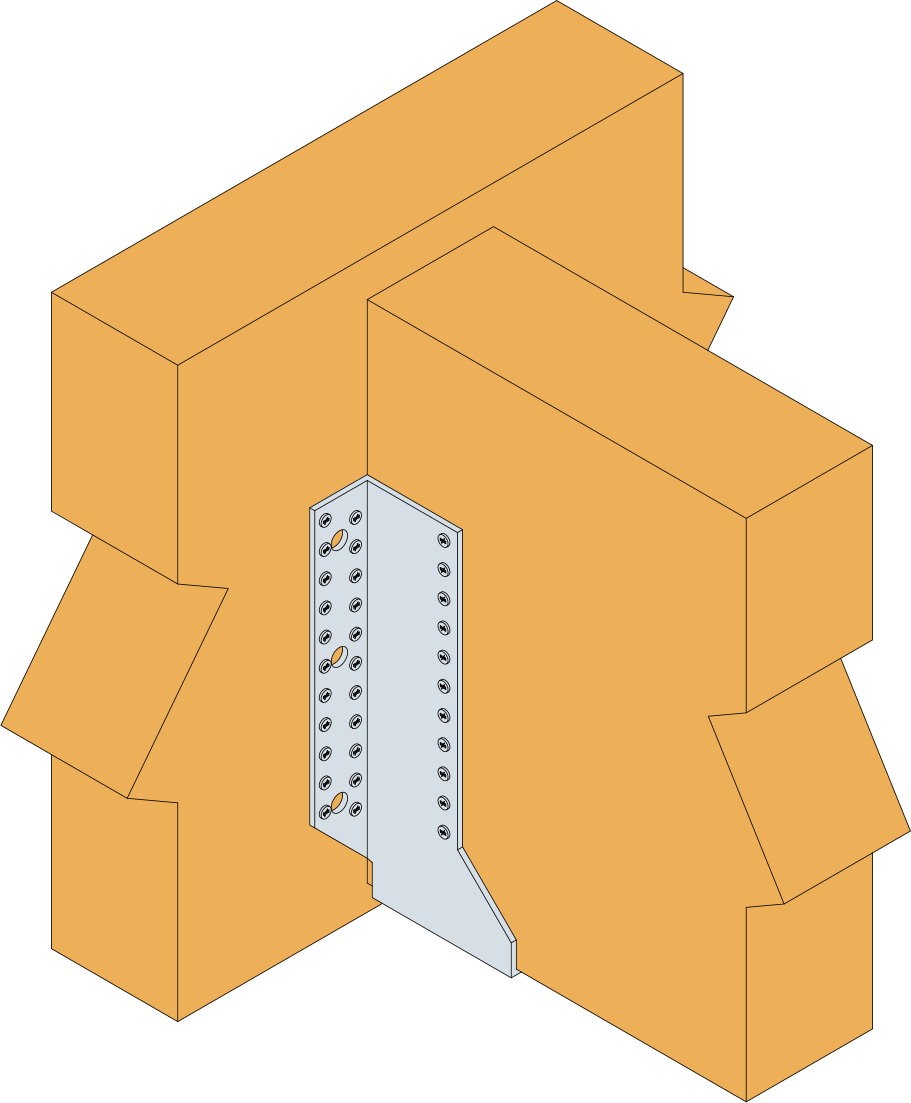

Timber support:
Use system nails CNA 4.0 x 50
To ensure corect load-bearing capacity and fire resistance R30, use nails (CNA4.0x75). The use of SIMPSON Strong-Tie nails is a prerequisite for the full load-bearing capacity of the connection.
