PPB
Stützenfüße Typ PB
Diese Stützenfüße eignen sich zur Montage von Stützen/ Pfosten, die nur auf Druck beansprucht werden.

Označení CE

ETA

Servisní třída 3
EPD

Žárově pozinkovaná ocel

Exteriér
PPB_SSTBP_homepage_NO_no
Podrobnosti produktu
Vlastnosti
Material
Stahlqualität:
S 235 JR gemäß DIN EN 10025
Korrosionsschutz:
nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461
Vorteile
- Die PPB Stützenfüße sind höhenverstellbar und können vertikal belastet werden.
- Sie werden mit Ankerbolzen am Betonfundament angeschlossen.
Aplikace
Anwendbare Materialien
Auflager:
- Beton
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich
- Die Stützenfüße PPB / PPS eignen sich zur Montage von Stützen / Pfosten, die nur auf Druck beansprucht werden.
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | Top plate otvory | Bottom plate otvory | ||||||||||||
| No. of hexagon nuts | množství v krabici | hmotnost[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | E[mm] | t₁[mm] | t₂[mm] | kulatý | kulatý | ||
| Ø5.5 | Bolts[mm] | Ø12[mm] | |||||||||||||
| PPB70G-R | 1 | 10 | 0.65 | 70 | 70 | 30-75 | 90 | 90 | 30-100 | 16 | 6 | 5 | 2 | - | 4 |
| PPB75G | 1 | 20 | 0.91 | 80 | 80 | 22-67 | 90 | 90 | 30-90 | 20 | 8 | 5 | - | 4 | 4 |
| PPB80G | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | - | 4 | 4 |

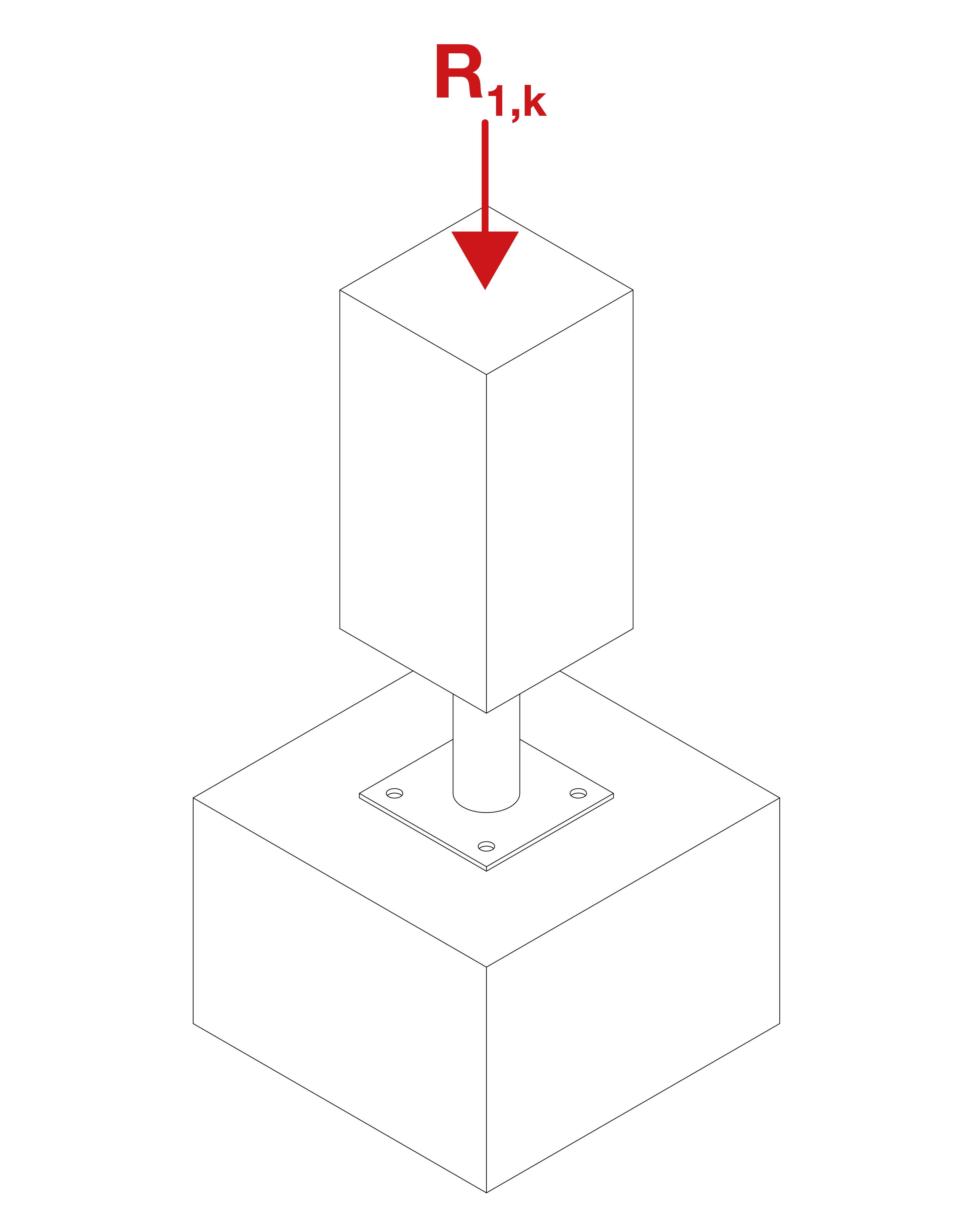

Kapacita při plném zahřebíkování
| Reference | patka sloupku únosnost | |||||
|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | ||||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | |||||
| On post | On beton | R1,k (2)[kN] | ||||
| množství | typ | množství | typ | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB70G-R | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB75G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
Es gilt:
Instalace
Instalace

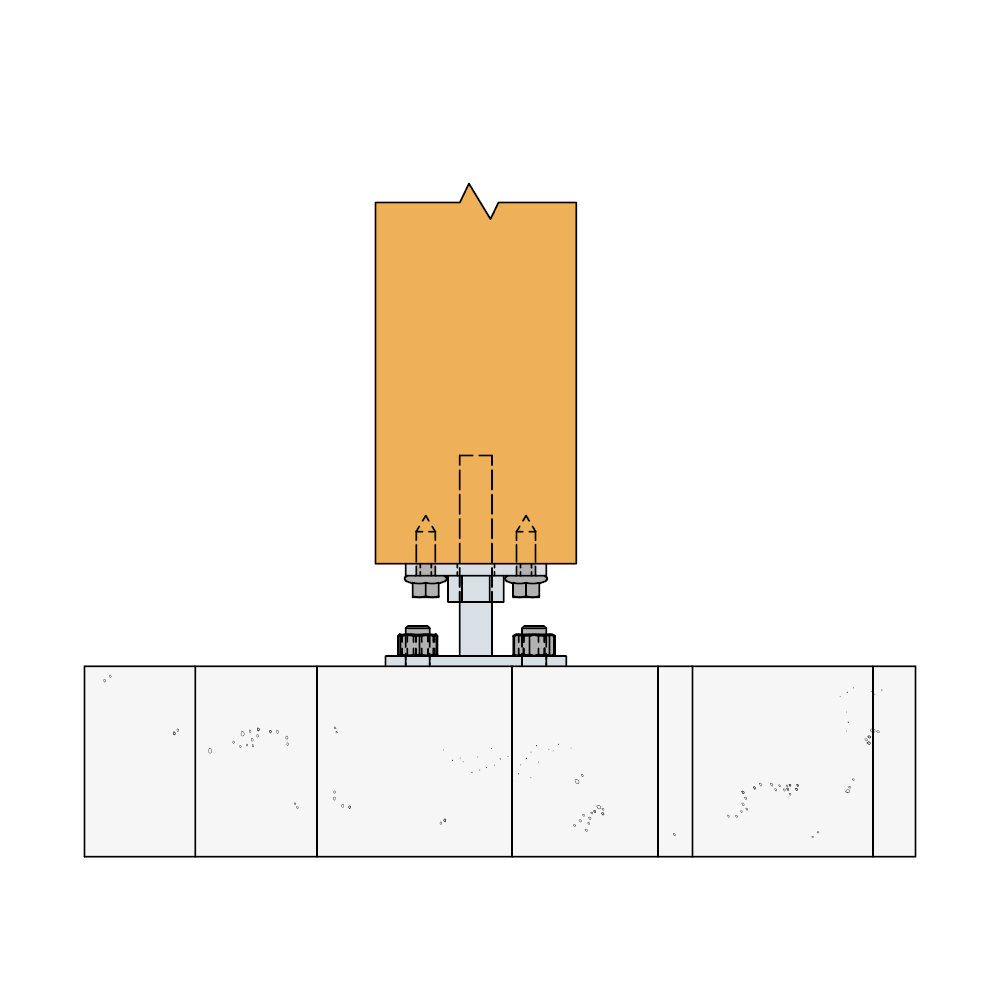

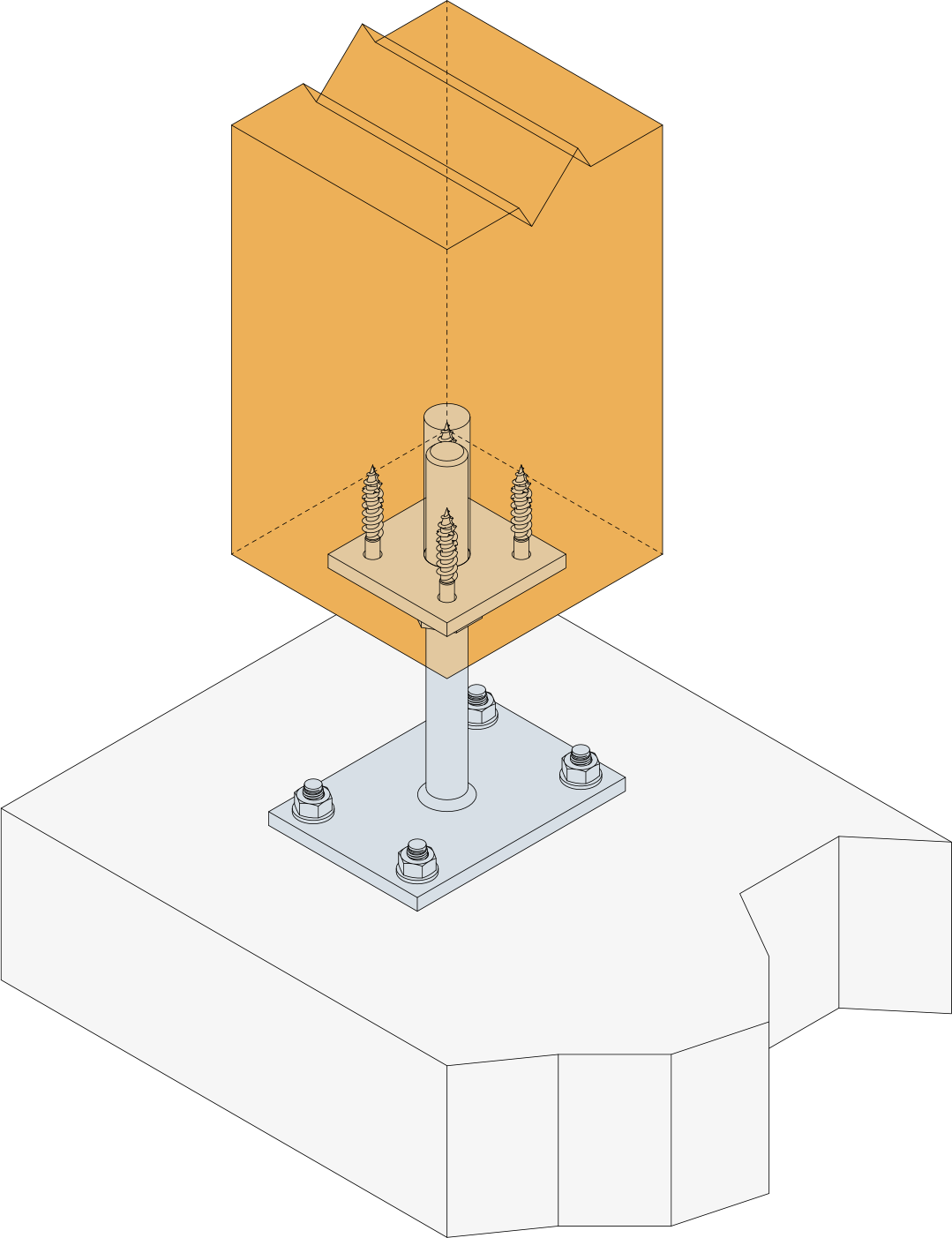

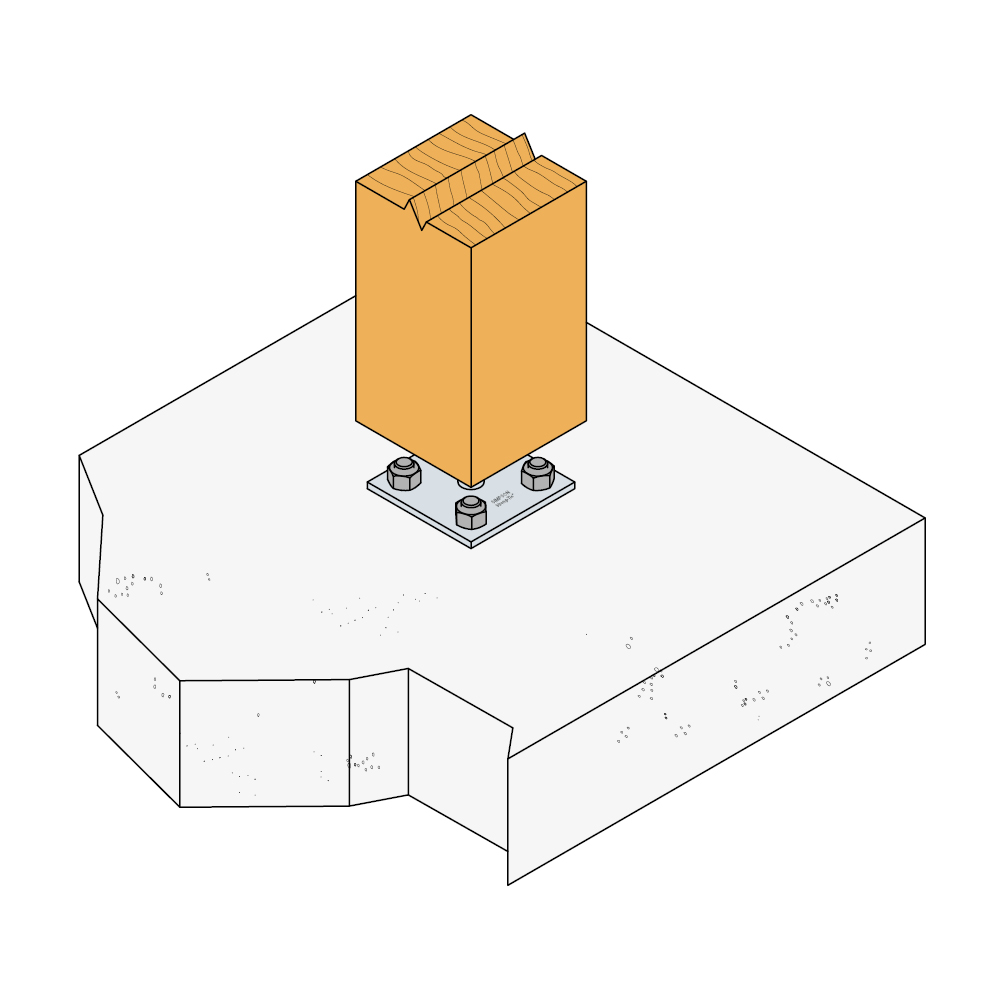

Befestigung
- Der PPB Stützenfuß wird auf dem Beton mittels Dübeln o.ä. befestigt, der PPS Stützenfuß wird direkt einbetoniert.
- Der max. Abstand von der Oberkante Bodenplatte beträgt 100mm, ebenfalls gilt für den PPS Stützenfuß eine Mindesteinbindetiefe im Beton von 200mm.
- Der Gewindestab wird mittels einer Bohrung (Æ18 / Æ22mm) in die Stütze eingelassen.
- Eine konstruktive Lagesicherung erfolgt mittels Schrauben oder Nägel.
