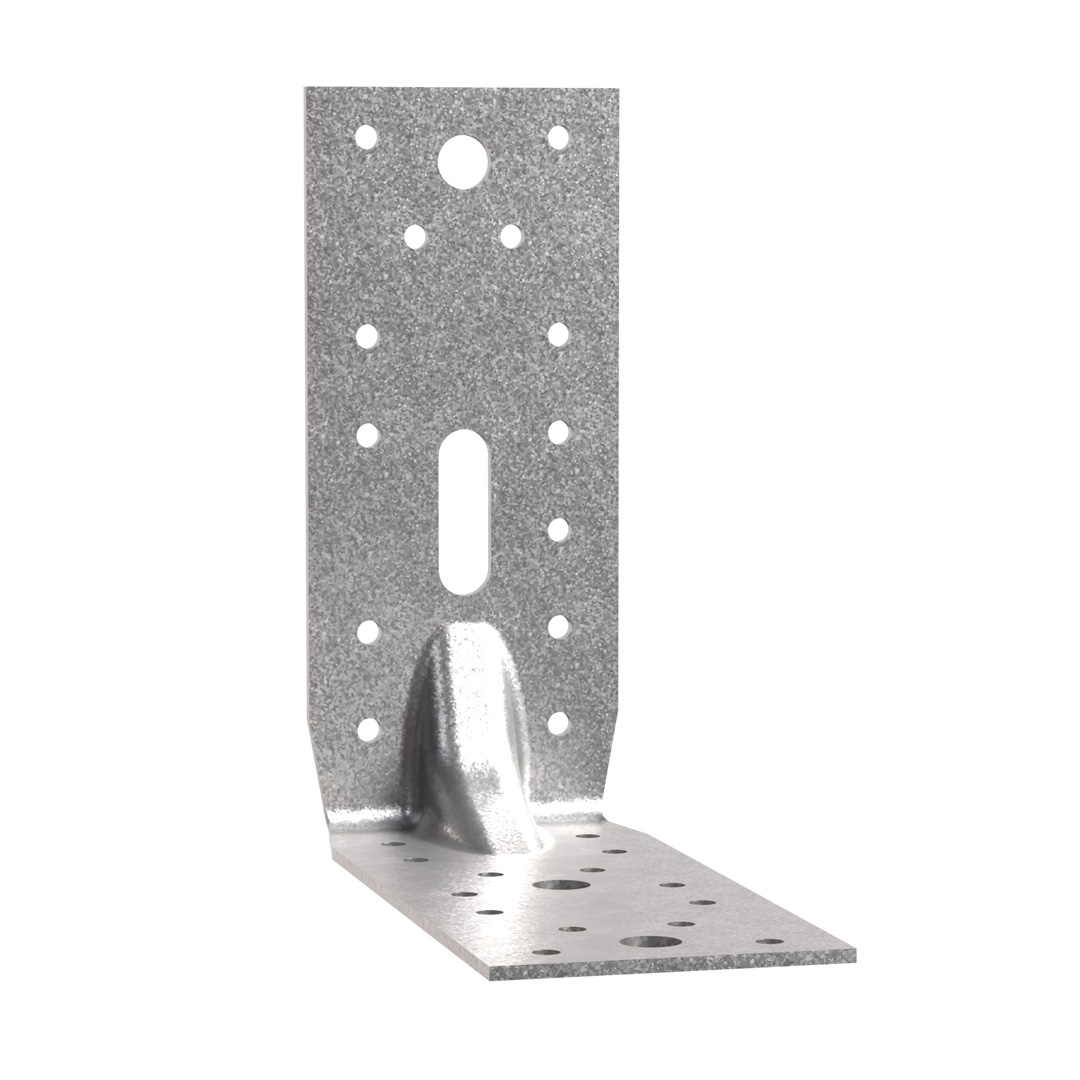

E9/2.5

E9/2,5

Tyto úhelníky jsou vhodné pro přenos vysokých zatížení. Jsou opatřeny žebry

Označení CE
Označení CE
ETA
ETA
Servisní třída 2
Servisní třída 2
EPD
EPD
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275
Uvnitř
Uvnitř

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Vysoká pevnost v tahu díky žebrům.
  • Vylepšené hodnoty pro částečné a plné zahřebíkovaní.
  • Výhodné pro upevnění šroubem do betonu nebo oceli

Aplikace

Anwendbare Materialien

  • Dřevo + dřevěné materiály.
  • Připojení dřevěných trámů, vaznic atd.

Anwendungsbereich

  • Befestigungen von Holzbalken, Holzstützen an Pfetten oder Haupträger

Technické údaje

Rozměry a typické hodnoty

Rozměry

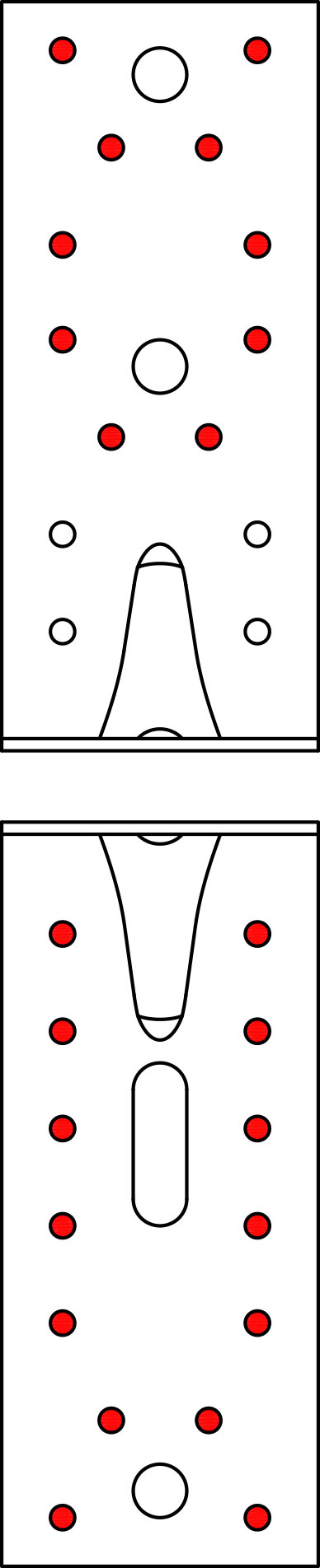

Referencekonektor rozměry
rozměry výrobku[mm]nosník[mm]příruba B[mm]ostatní
A[mm]B[mm]C[mm]tloušťka[mm]kulatýoválnýkulatýmnožství v krabicihmotnost[kg]
Ø5[mm]Ø11[mm]Ø11x34Ø5[mm]Ø11[mm]
E9/2.5154152.5652.5141114250.00.35

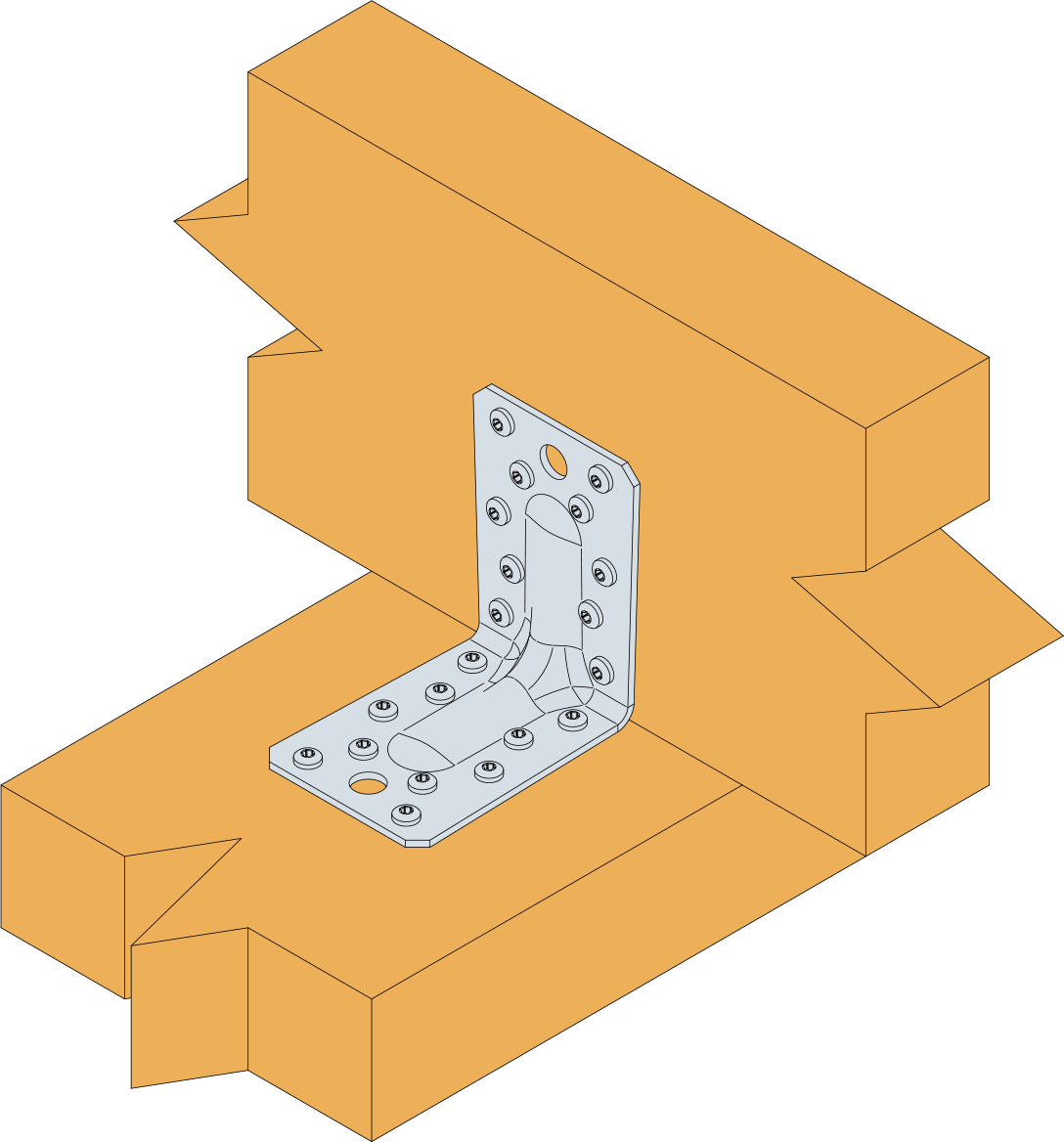

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Vollausnagelung

Rozměry

Referenceúhelník únosnost
výrobek capacities - dřevo to dřevo - Beam to beam - Full nailing
počet of Fastenerscharakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
nosníkpříruba BR₁,ₖR₂,ₖ=R₃,ₖ[kN]
množstvímnožstvíCNA4.0x50CNA4.0x50
E9/2.512148.5 / kmod^(-0.1)13

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Teilausnagelung

Rozměry

Referenceúhelník únosnost
výrobek capacities - dřevo beam to dřevo beam - Min. nailing
počet of Fastenerscharakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
nosníkpříruba BR₁,ₖR₂,ₖ=R₃,ₖ
množstvímnožstvíCNA4.0x50CNA4.0x50
E9/2.58.06.03.4 / kmod^(-0.2)8.9

* The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Tragfähigkeiten - Stütze an Schwelle / 2 Winkel pro Verbindung

Rozměry

Referenceúhelník únosnost
výrobek capacities - dřevo post to dřevo beam
počet of Fastenerscharakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
nosníkpříruba BR₁,ₖR₂,ₖ=R₃,ₖ
množstvímnožstvíCNA4.0x50CNA4.0x50
E9/2.510.014.05.18.6

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

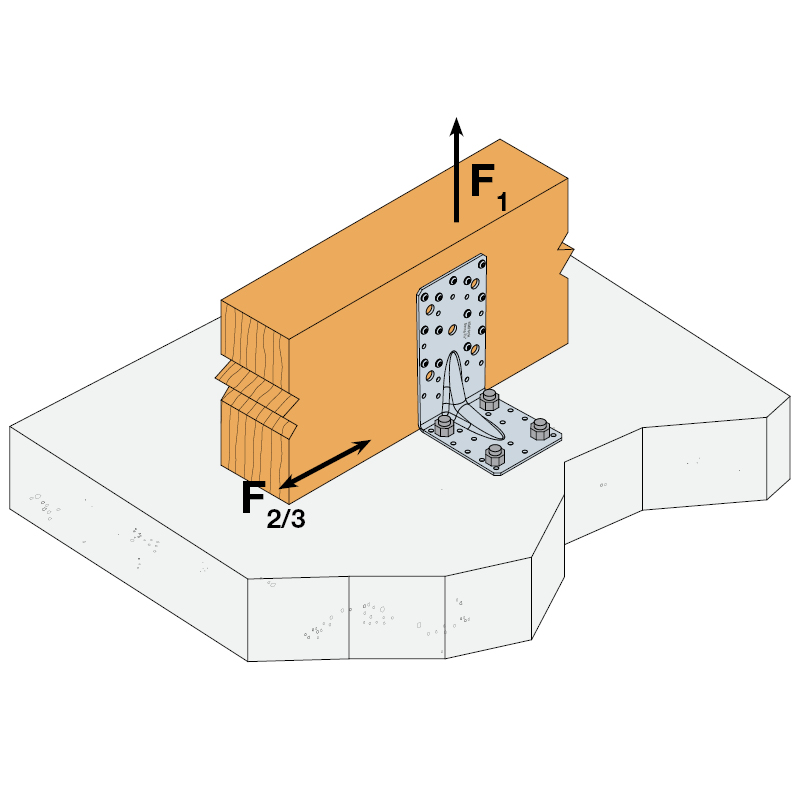

Stütze an Beton / 2 Winkel pro Verbindung

Rozměry

Referenceúhelník únosnost
výrobek capacities - dřevo to beton
počet of Fastenerscharakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
nosníkpříruba BR₁,ₖ
množstvítypmnožstvítypCNA4.0x35
E9/2.512CNA*1Ø106

*)   Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Instalace

Instalace

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
