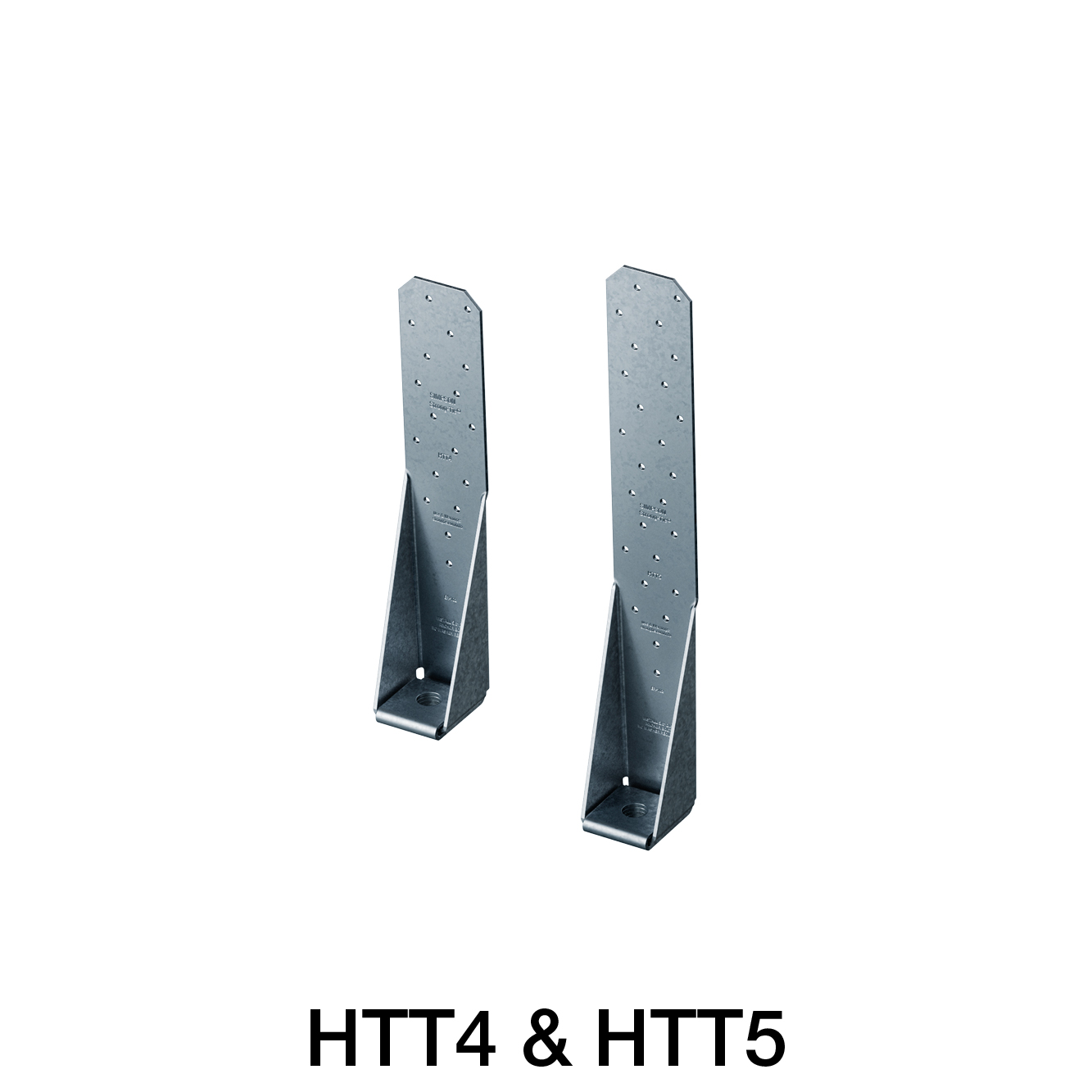

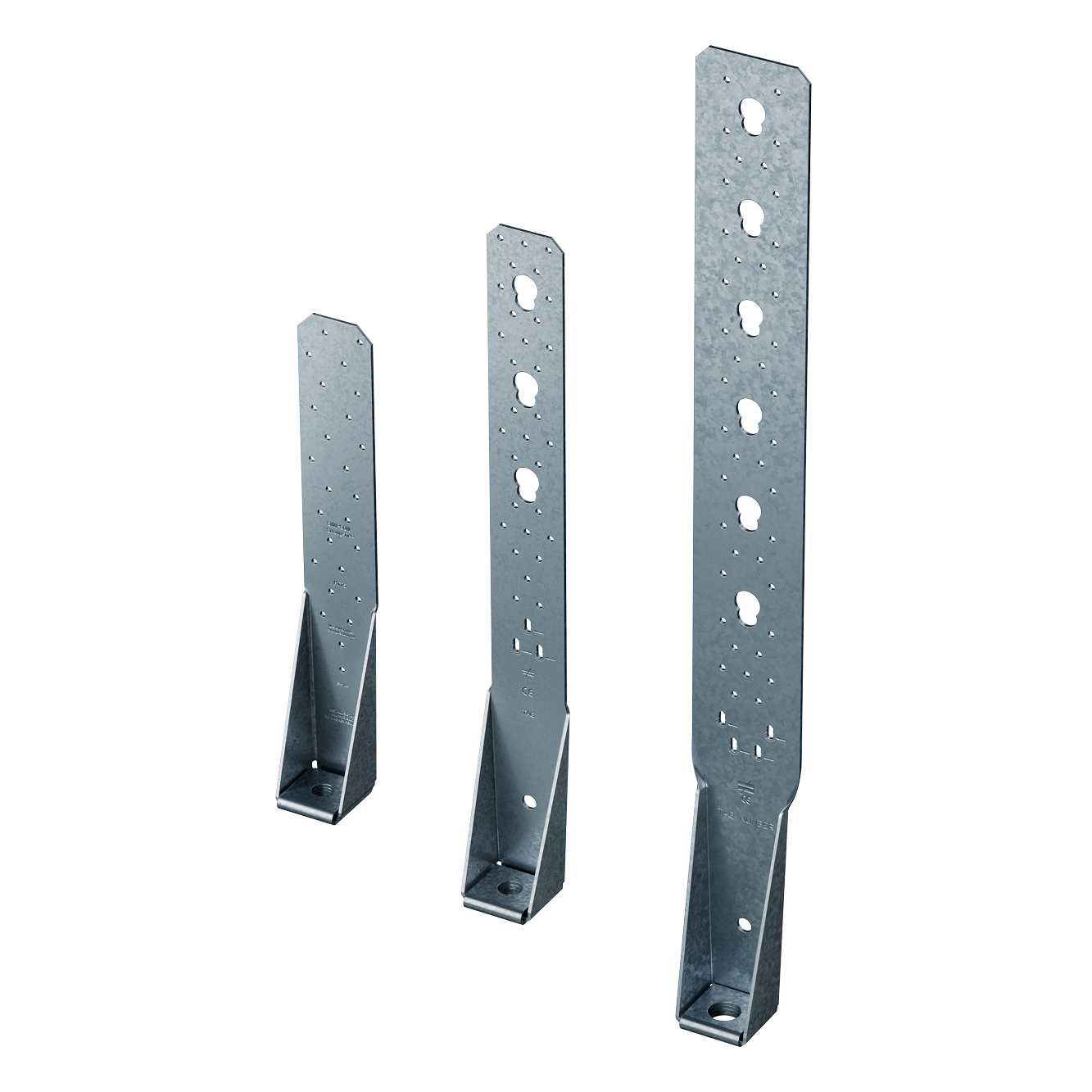

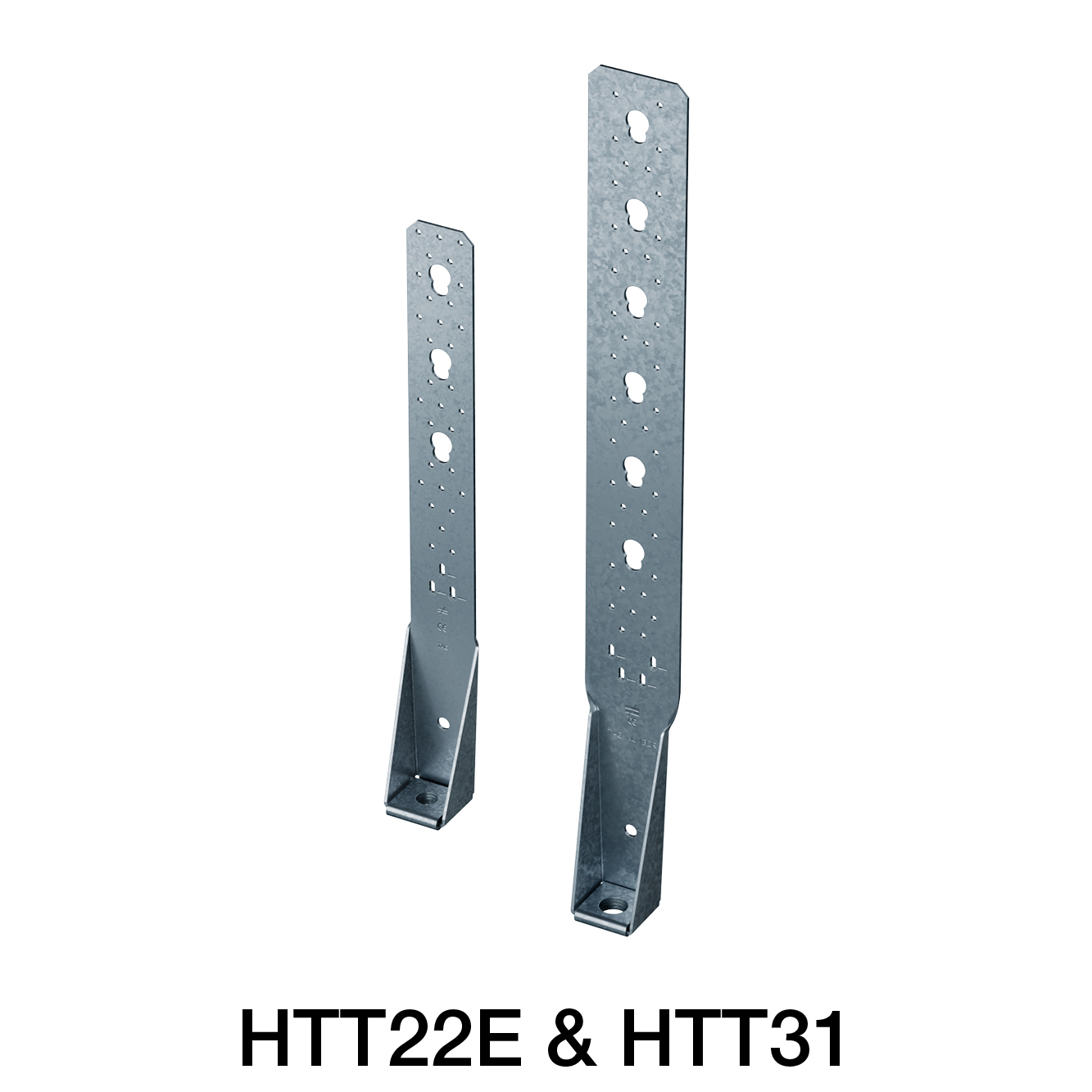

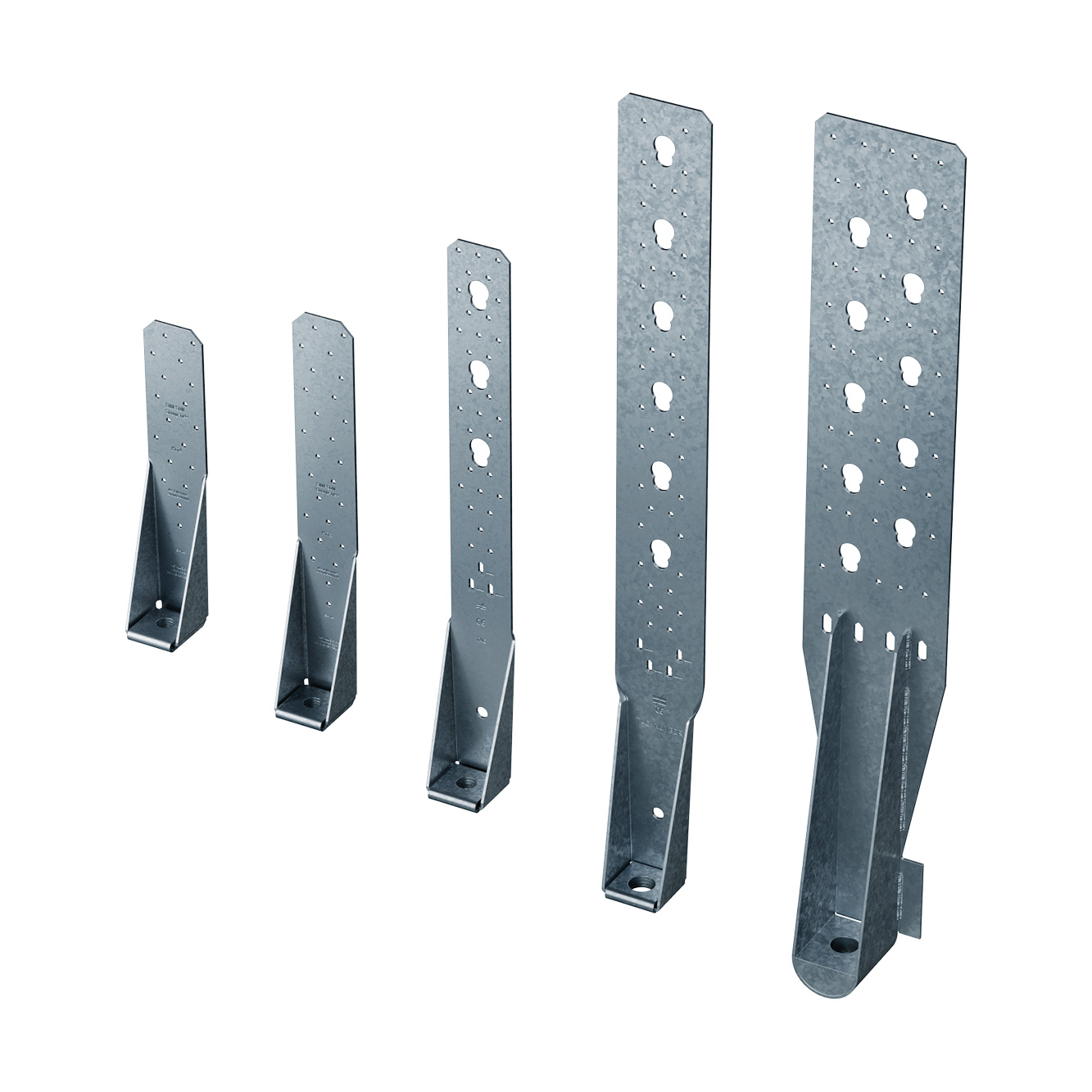

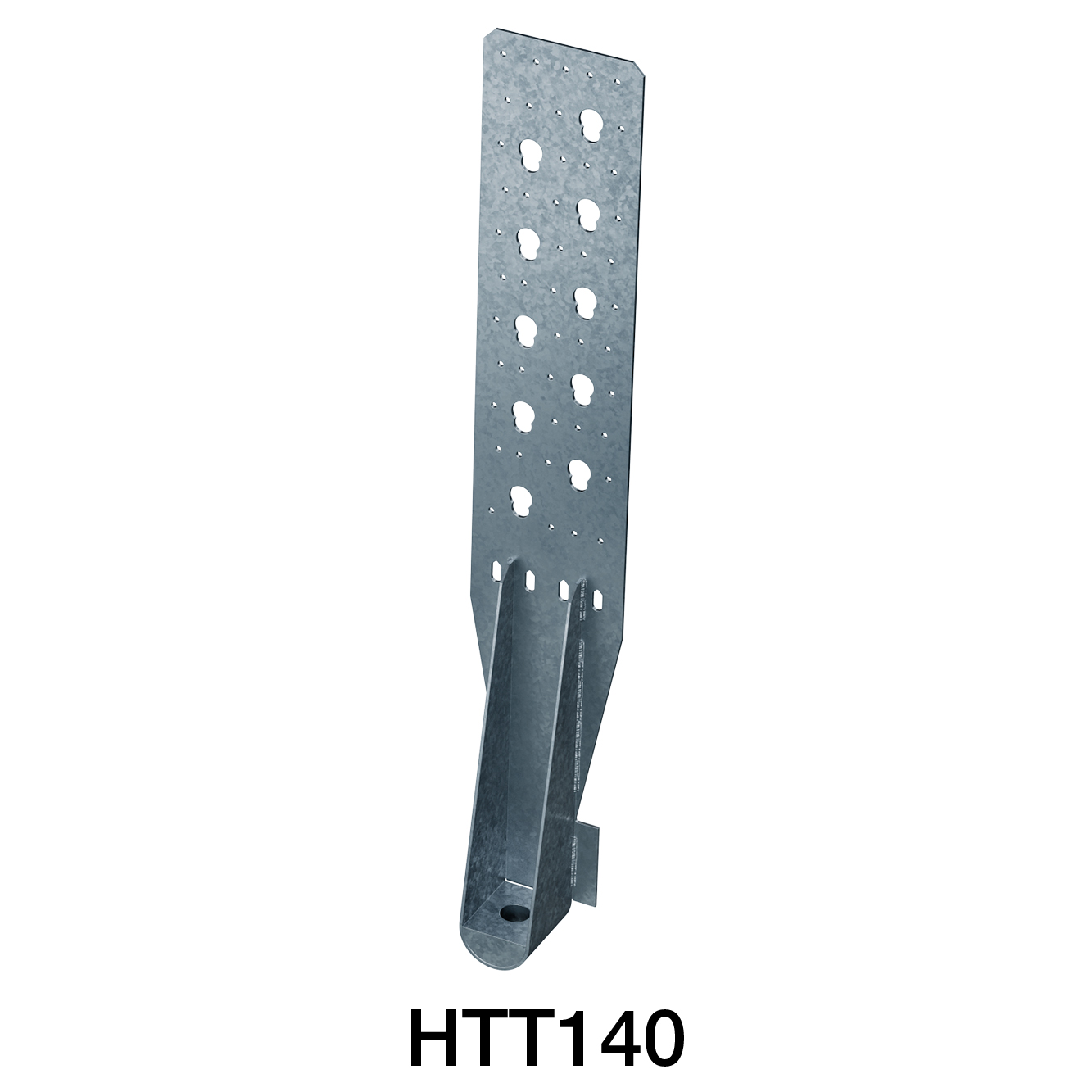

Tažná kotva HTT
Plechové díly jsou speciálně navrženy pro dřevěné rámy pro přenos tahové síly.

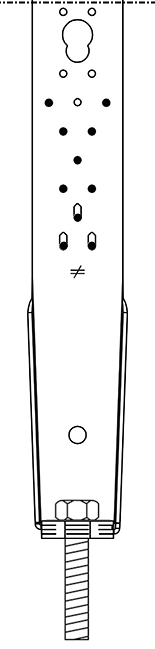

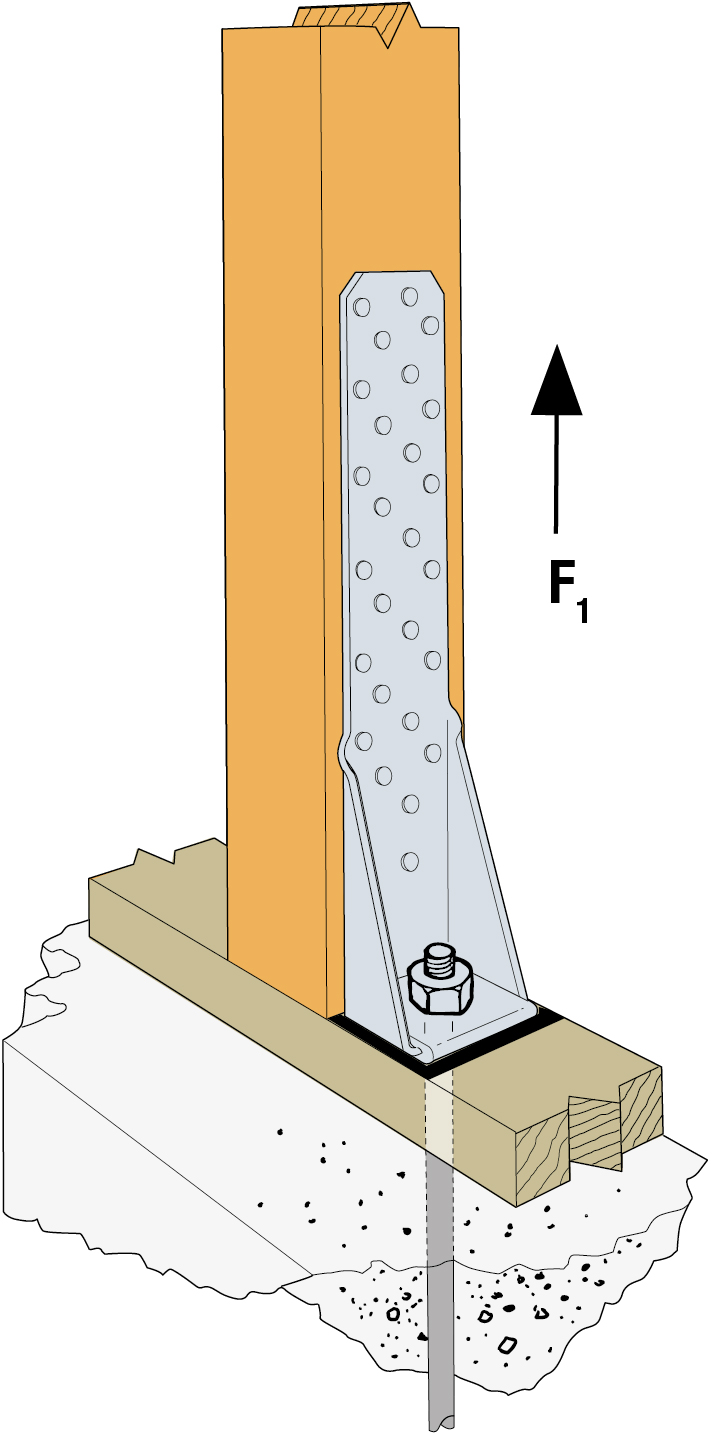

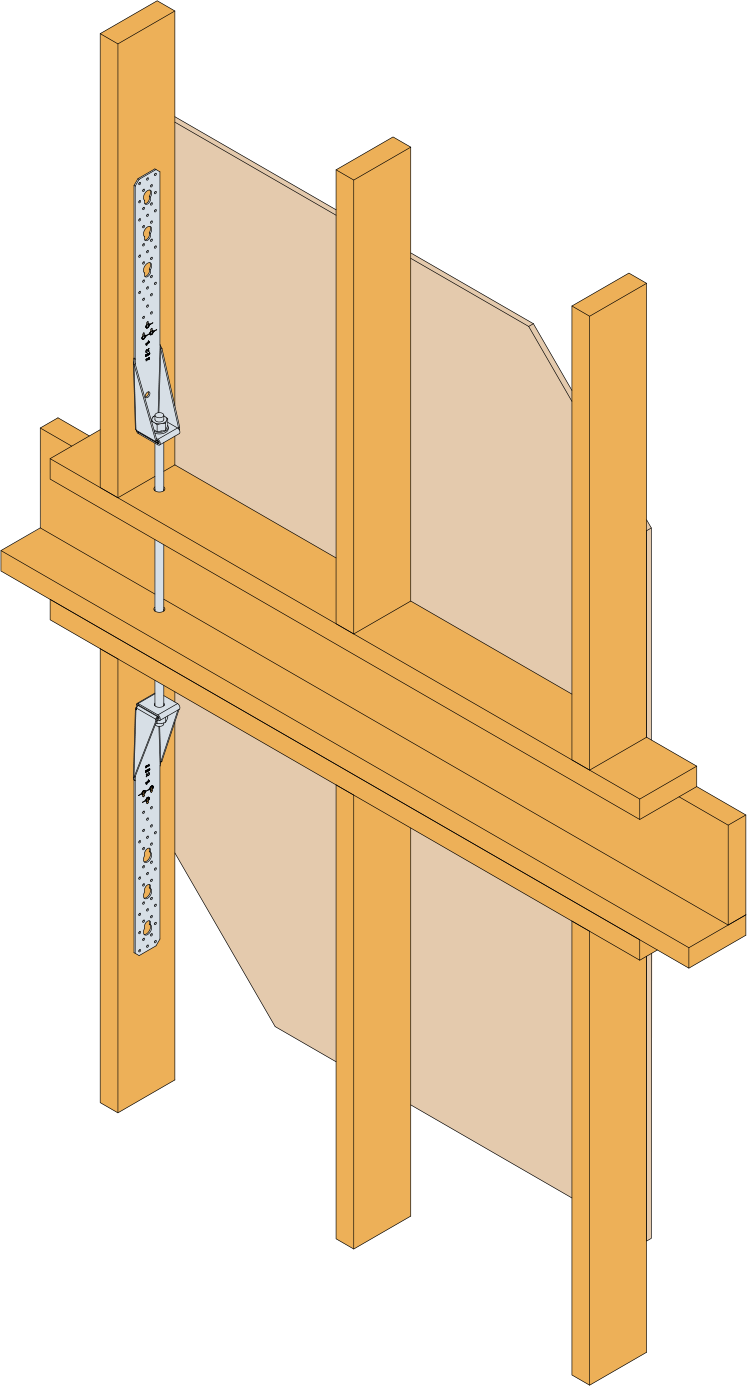

Dřevěné struktury, které musí odolávat vztlakovým silám, jsou upevněny na základovou desku Dlouhá zadní deska umožňuje umístění potřebného počtu CNA4,0 × l hřebíků při zachování potřebné vzdálenosti hřebů na dřevěném podstavci, a to i v případě, kdy horizontální práh je nižší. Alternativou k těmto kotvám jsou HTT spojovací tyče, dvoudílné spolu s úhel. Konektory AKR95 nebo AKR135 AKR285.





Podrobnosti produktu
Vlastnosti
Materiál
- SS Grade 33, Verzinkung G90 (~20µm)
Výhoda
- Spodní noha nemusí být připojena k zemi.
Aplikace
Připevnění
Beton, ocel, dřevo, dřevěné výrobky
Oblast použití
-
Dlouhá zadní deska umožňuje umístění potřebného počtu CNA4,0 × l hřebíků při zachování potřebné vzdálenosti hřebů na dřevěném podstavci, a to i v případě, kdy horizontální práh je nižší.
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | nosník | příruba B | |||||||||||
| Tun / DB nr. | NOB nr. | množství v krabici | A[mm] | B[mm] | C[mm] | d[mm] | E[mm] | Tloušťka[mm] | kulatý | kulatý | ||||
| Ø4.7 | Ø[mm] | Ø21 | Ø17.5 | Ø18[mm] | ||||||||||
| HTT4 | 1388657 | 42922721 | 16.0 | 314 | 60 | 64 | 11.4 | 35 | 2.8 | 18 | - | - | 1 | - |
| HTT5 | 1388655 | 42922755 | 10.0 | 403 | 56 | 64 | 11.4 | 35 | 2.8 | 26 | - | - | 1 | - |
| HTT22E | 2049836 | - | 10.0 | 558 | 60 | 63 | 12 | 33 | 3 | - | 31 | 3 | - | 1 |
| HTT31 | 2151752 | - | 5.0 | 790 | 60 | 90 | 12 | 33 | 3 | - | 41 | 6 | - | - |
Kapacita při plném zahřebíkování
| Reference | Holdowns únosnost | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | ||||||||||||||||||
| počet of Fasteners | Capacities[kN] | |||||||||||||||||
| nosník | příruba B | R1,k (without US50/50/8 washer) | R1,k (with US50/50/8 washer) | |||||||||||||||
| množství | typ | množství 2 | typ 2 | množství | typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CSA5.0x80 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| HTT4 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT5 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT22E | n (1) | CNA/CSA | - | - | 1.0 | M16 | min [(n-3,5)*1,66; 32,6; 57,5/kmod] | min [(n-3,5)*1,83; 39,6; 57,5/kmod] | min [(n-3,5)*2,22; 42,3; 57,5/kmod] | min [(n-3,5)*2,36; 53,1; 57,5/kmod] | min [(n-3.5)*1,99; 91,1; 57,5/kmod] | min [(n-3.5)*2,25; 106,7; 57,5/kmod] | min [(n-3.5)*2,63; 138,2; 57,5/kmod] | min [(n-3.5)*3,5; 232,4; 57,5/kmod] | - | - | - | - |
| HTT31 | n (2) | CNA/CSA | - | - | 1.0 | M24 | min [(n-4)*1,66; 144,1; 85,1/kmod) | min [(n-4)*1,83; 144,1; 85,1/kmod) | min [(n-4)*2,22; 144,1; 85,1/kmod) | min [(n-4)*2,36; 144,1; 85,1/kmod) | min [(n-4)*1,99; 144,1; 85,1/kmod) | min [(n-4)*2,25; 144,1; 85,1/kmod) | min [(n-4)*2,63; 144,1; 85,1/kmod) | min [(n-4)*3,5; 144,1; 85,1/kmod) | - | - | - | - |
Počet připojovacích prvků (n) může být zvolen uživatelem. Kapacita bude potom vypočtena s tímto číslem n. * Ve spodní části podélných otvorů naistalujeme vždy 4 CSA5,0x80.
