SDE

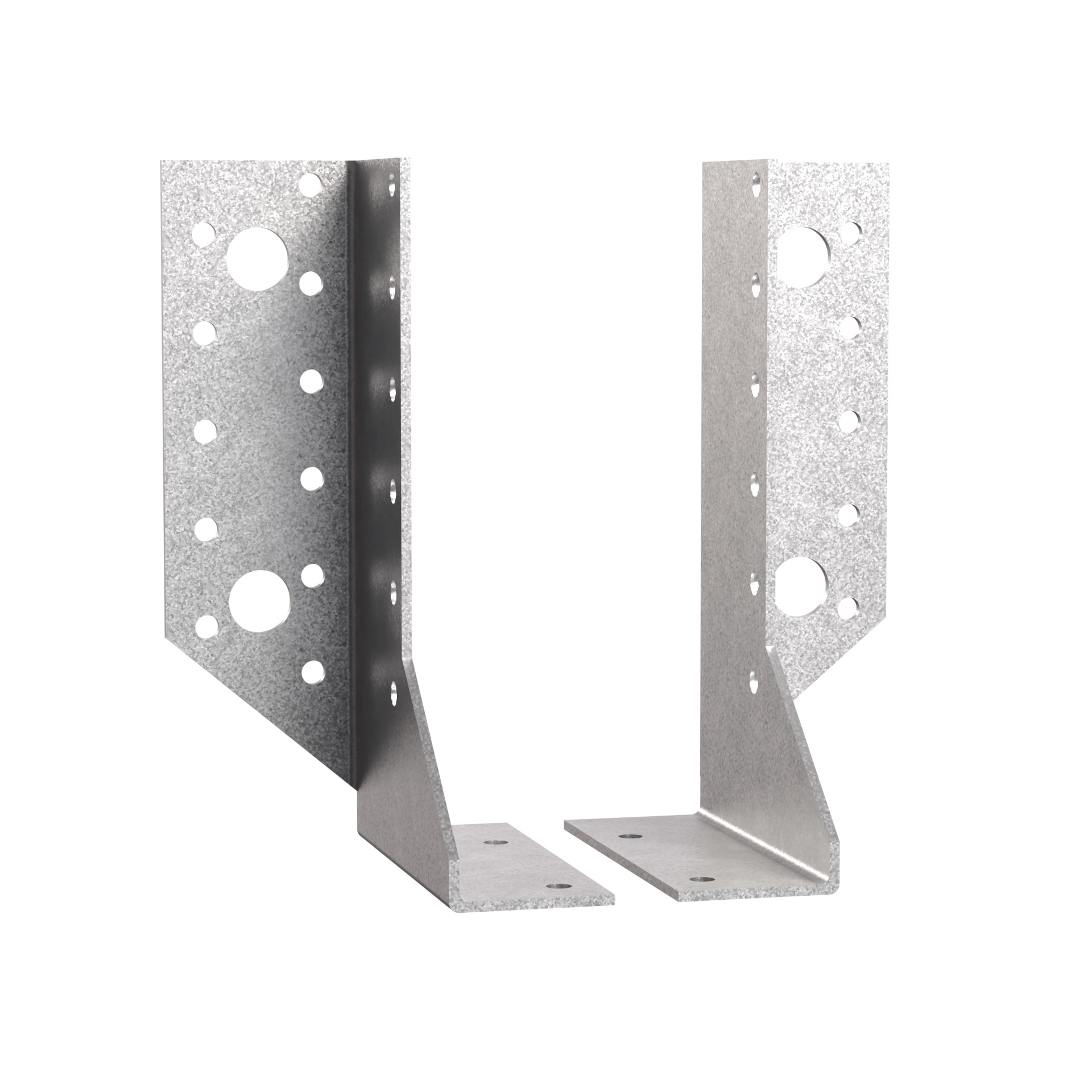

Trámová botka dvoudílná

SDE botka se používá pro různé šířky trámků, a to zejména při používání ve stávajících budovách.

Označení CE
Označení CE
ETA
ETA
EPD
EPD
Servisní třída 2
Servisní třída 2
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275

Podrobnosti produktu

Obrázky

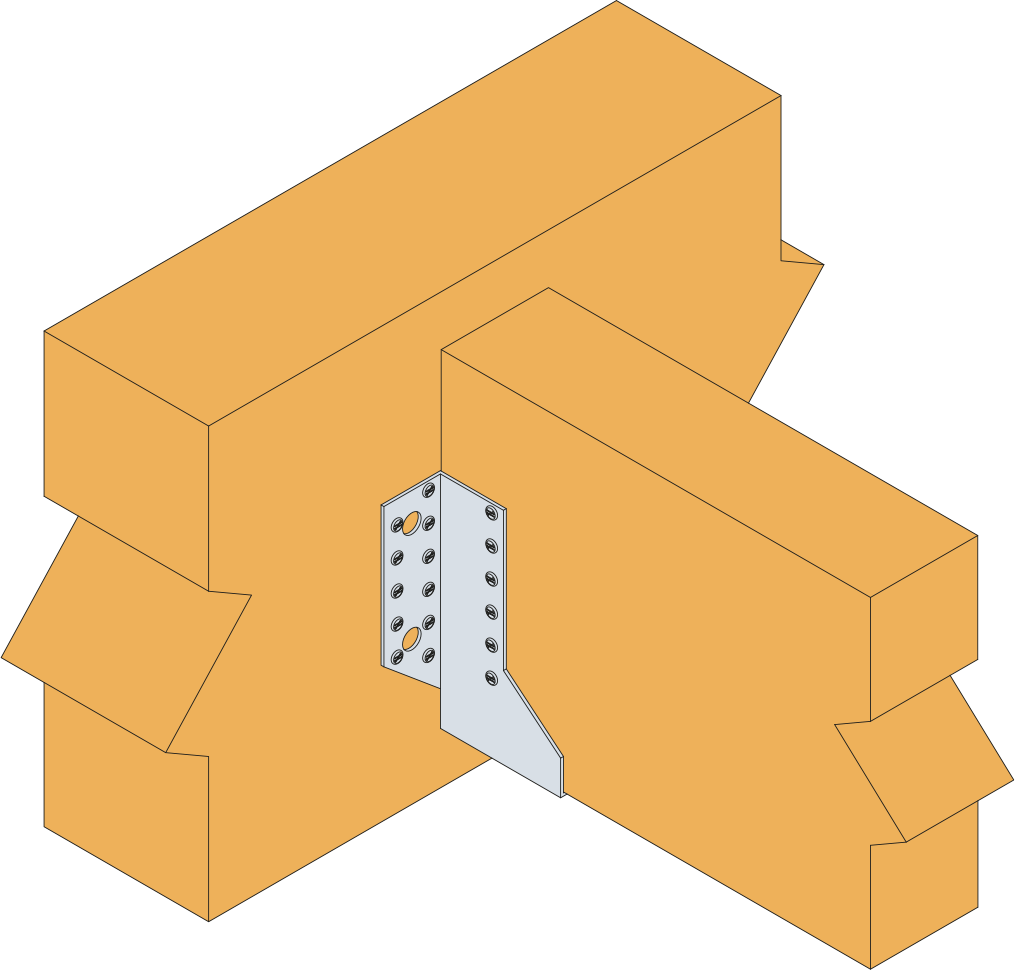

Installation Timber to timber

Vlastnosti

Materiál

Kvalita oceli:

S 250 GD+Z 275 dle norem DIN EN

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Avantages



  •     Pro připojení sekundárních nosníků na primární nosníky z masivního nebo vrstveného dřeva.
  •     Použití do jakékoli šířky
  •     Sekundární Výška trámku by neměla být větší než 1,5 násobek výšky trámového závěsu.



Aplikace

Support

Dřevo, výrobky ze dřeva ,beton

Intend Use

Dvoudílné trámové botky jsou zvláště vhodné pro použití u nosníku se středními rozměry a / nebo rekonstrukce s různými šířkami dřeva.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Referencekonektor rozměry
rozměry výrobku[mm]Header otvorynosník otvoryostatní
A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]kulatýkulatýhmotnost[kg]
Ø[mm]n[mm]Ø[mm]
SDE300/30601188441.5862184100.37
SDE340/30601388441.5862224120.43
SDE380/30601588441.5862224120.44
SDE440/30601888441.5862284150.56

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování

ReferenceHanger únosnost
Characteristic capacities - dřevo to dřevo - Full nailing
počet of Fastenersvýrobek characteristic capacities - dřevo C24[kN]
HeadernosníkR₁,ₖR₂,ₖR₃,ₖ
množstvímnožstvíCNA4,0x50CNA4,0x50CNA4,0x50
SDE300/3018.01020.317.614.6
SDE340/3022.01226.62415.8
SDE380/3022.01226.62413.9
SDE440/3028.01433.233.214

\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1

Instalace

Instalace

.

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur,
  2. Présenter le sabot et préfixer les ailes de chaque côté,
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  4. Finaliser la fixation sur chaque aile,
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
