PPA

Stützenfüße Typ PA

Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden vorgesehen.

Označení CE
ETA
Servisní třída 3
Žárově pozinkovaná ocel
Exteriér

Podrobnosti produktu

Obrázky

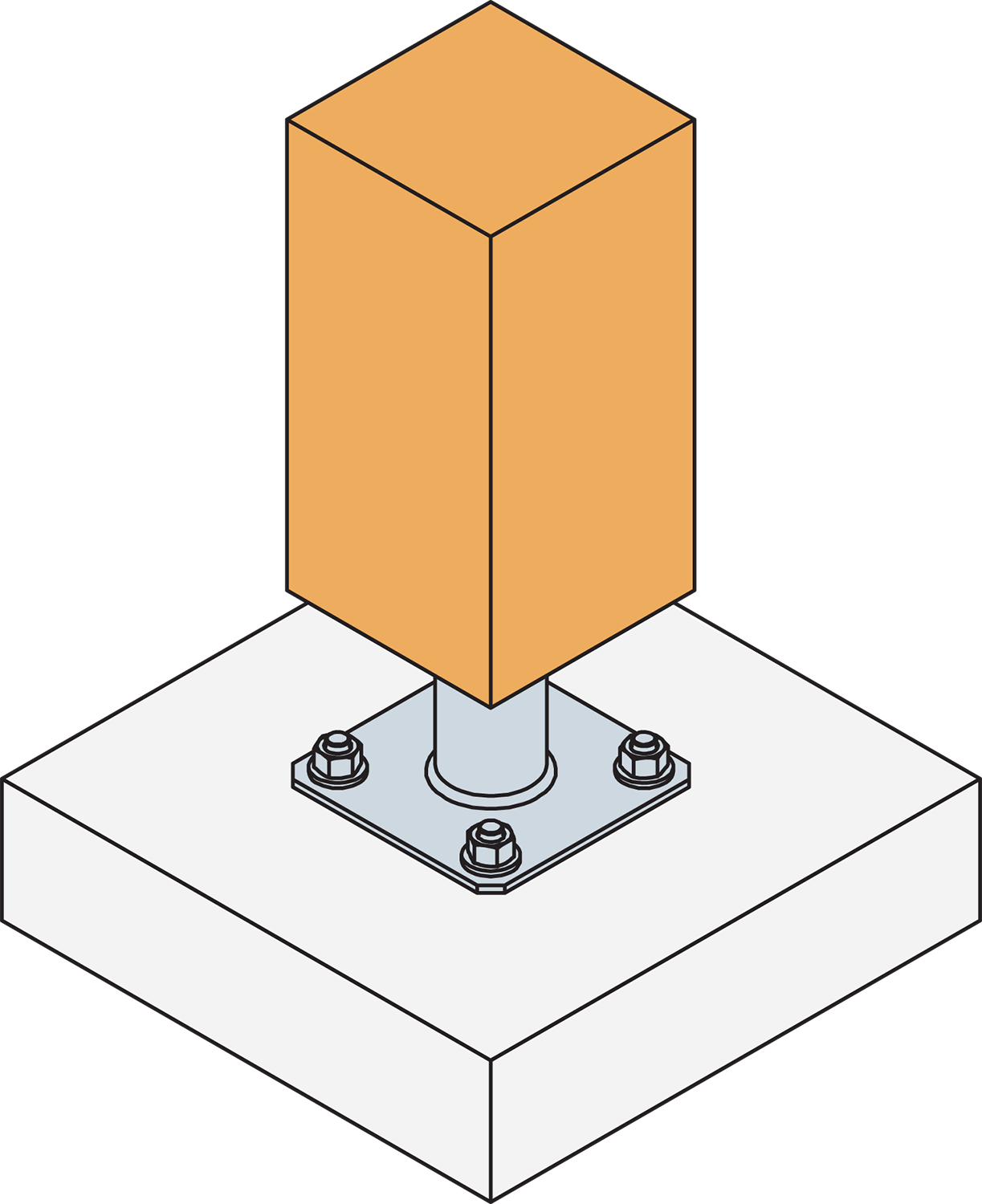

PPA Installation.

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

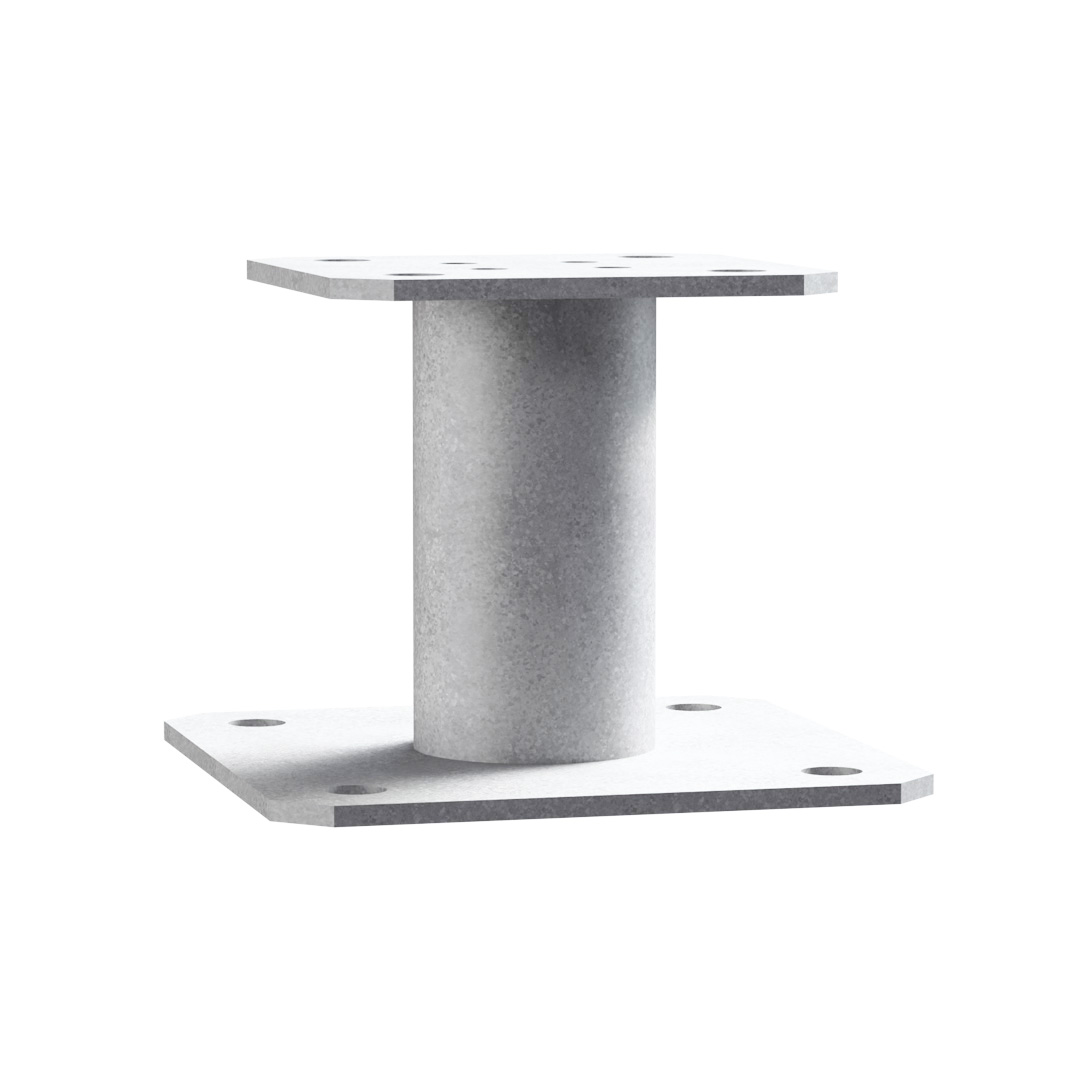

  • Die PPA Stützenfüße sind stückverzinkt und bestehen aus einem Stahlrohr mit angeschweißter Kopf- und Fußplatte.
  • Die Schrauben und Ankerbolzen dienen der konstruktiven Lagesicherung.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden gedacht.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Top plate holes Bottom plate holes
A B D E F G t Ø12 Ø12
PPA10010010013013010048.3444
PPA15010010013013015048.3444

Product characteristic capacities

Art. nr. Product capacities - Timber to Concrete
Upevňovací prvky Characteristic capacities - Timber C24 [kN]
On post On concrete R1.k
Množství Typ Množství Typ
PPA1004Ø10x804Ø10*78.5 / kmod^0.4
PPA1504Ø10x804Ø10*78.5 / kmod^0.4

* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are WA, BOAXII, AT-HP, SET-XP, depending on the concrete type, spacing and edge distances.

Instalace

Instalace

Befestigung

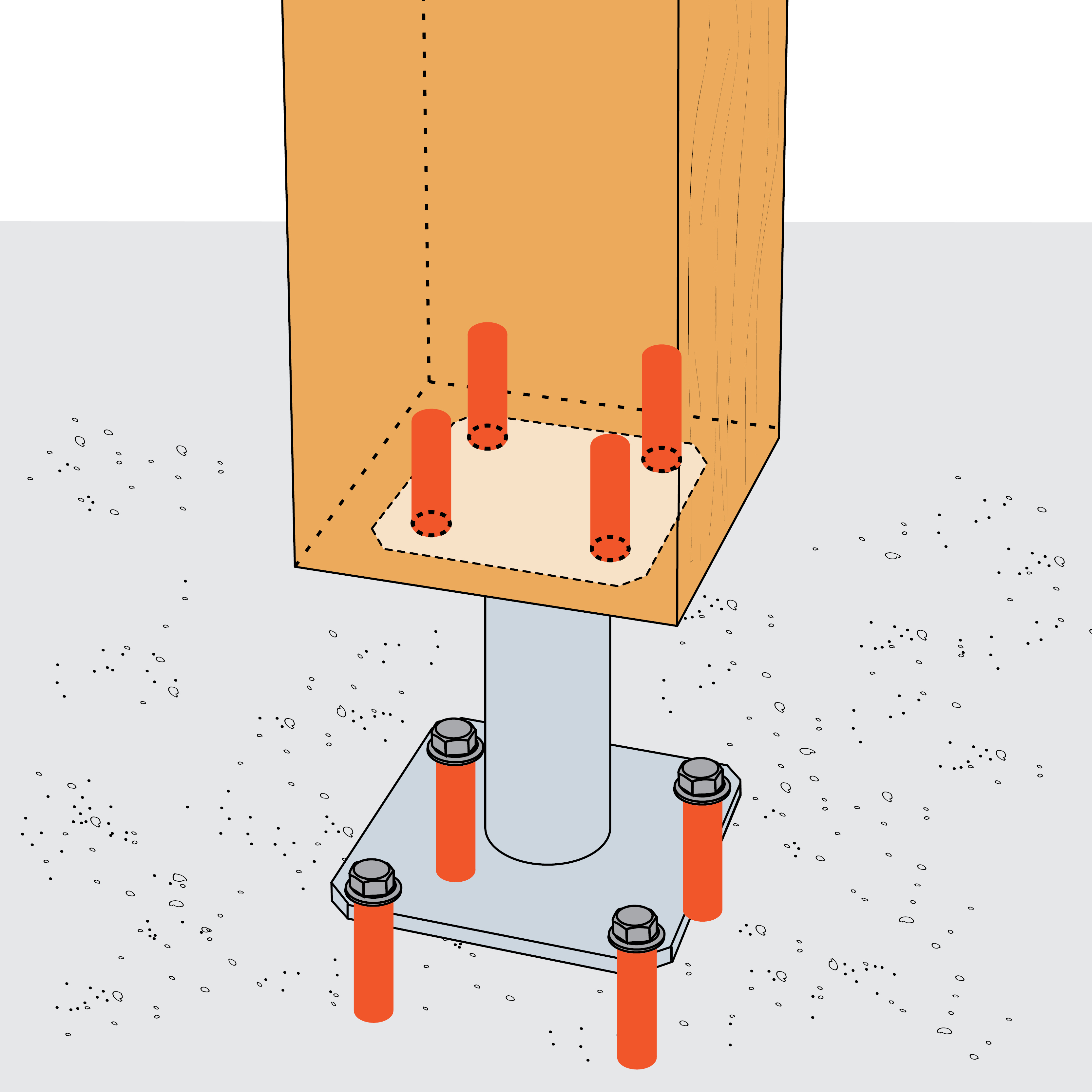

  • Der Anschluss am Holz erfolgt mit Schrauben Ø 10 mm, am Beton mit Ankerbolzen Ø 10 mm.

Certifikace

Evropské technické posouzení (ETA)
