Tažná kotva AH
AH tažné tyče se používají jako připojení dřevěných prvků do betonu. Můžete také použít pro křížové spojení dřevo / dřevěný nebo dřevěné spoje do dalších stavebních materiálů.





Podrobnosti produktu
Obrázky
Vlastnosti
Materiál
Kvalita oceli:
S 250 GD+Z 275 dle norem DIN EN
Ochrana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
U-Scheibe:
Kvalita oceli:
S 235 JR dle norem DIN EN 10025
Ochrana proti korozi:
Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461
Výhody
- Vzhledem k velkým možnostem délek lze snadno přemostit příčníky
Aplikace
Použitelné materiály
Dřevo, výrobky ze dřeva, ocel, beton
Oblast použití
- Připojení komponentů ze dřeva nebo dřevěných materiálů, prvků ze dřeva / kompozitního dřeva nebo z betonu / oceli
Technické údaje
Rozměry
| Reference | konektor rozměry | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | nosník | příruba B | ||||||||||
| množství v krabici | hmotnost[kg] | A[mm] | B[mm] | C[mm] | Tloušťka[mm] | kulatý | oválný | kulatý | |||||
| Ø5 | n | n | Ø13.5x25 | Ø5[mm] | n | n | |||||||
| AH9035 | 100.0 | 0.09 | 90 | 35 | 40 | 2.5 | 6 | 1 | - | - | 4 | 1 | - |
| AH16050 | 100.0 | 0.18 | 160 | 50 | 40 | 3 | 10 | - | 3 | - | 4 | - | 1 |
| AH19050/2 | 100.0 | 0.15 | 192 | 52 | 40 | 2 | 16 | - | - | - | - | - | 1 |
| AH29050/2 | 50.0 | 0.21 | 292 | 52 | 40 | 2 | 23 | - | - | - | - | - | 1 |
| AH39050/2 | 25.0 | 0.28 | 390 | 52 | 40 | 2 | 27 | - | - | - | - | - | 1 |
| AH49050/2 | 25.0 | 0.34 | 492 | 52 | 40 | 2 | 36 | - | - | - | - | - | 1 |
| AH61050/2 | 25.0 | 0.42 | 612 | 52 | 40 | 2 | 45 | - | - | - | - | - | 1 |
| AH19050/4 | 50.0 | 0.3 | 194 | 54 | 40 | 4 | 12 | - | - | - | - | - | 1 |
| AH29050/4 | 25.0 | 0.42 | 294 | 54 | 40 | 4 | 18 | - | - | - | - | - | 1 |
| AH39050/4 | 25.0 | 0.55 | 394 | 54 | 40 | 4 | 27 | - | - | - | - | - | 1 |
| AH49050/4 | 25.0 | 0.68 | 494 | 54 | 40 | 4 | 36 | - | - | - | - | - | 1 |
| AH61050/4 | 25.0 | 0.83 | 614 | 54 | 40 | 4 | 45 | - | - | - | - | - | 1 |
AH9035 se řídí naší ETA-06/0106.
Všechny ostatní AH-konektory se řídí ETA-07/0285.
Hodnoty pro připojení
| Reference | Holdowns únosnost | ||||
|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | Characteristic capacities - dřevo C24 | ||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | ||||
| nosník | příruba B | R₁,ₖ | |||
| množství | typ | množství | typ | ||
| AH9035 | 5 | CNA | 1.0 | M8 | 4.0 / kmod |
| AH16050 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.3/kmod) |
| AH19050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH29050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH39050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH49050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH61050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH19050/4 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 19.8/kmod) |
| AH29050/4 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 19.8/kmod) |
| AH39050/4 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 19.8/kmod) |
| AH49050/4 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 19.8/kmod) |
| AH61050/4 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 19.8/kmod) |
R lat.k = charakteristická hodnota pro střih u spojovacího prostředku
n = nef = efektivní počet podle eurokódu 5 (8.3.1.1)
Požadovaná zatížení šroubu je vytažen na: F = F b.ax.d 1.dx 3.0
Šrouby musí být odděleně.
AH9035 je určen pouze pro připojení trámy na betonu..

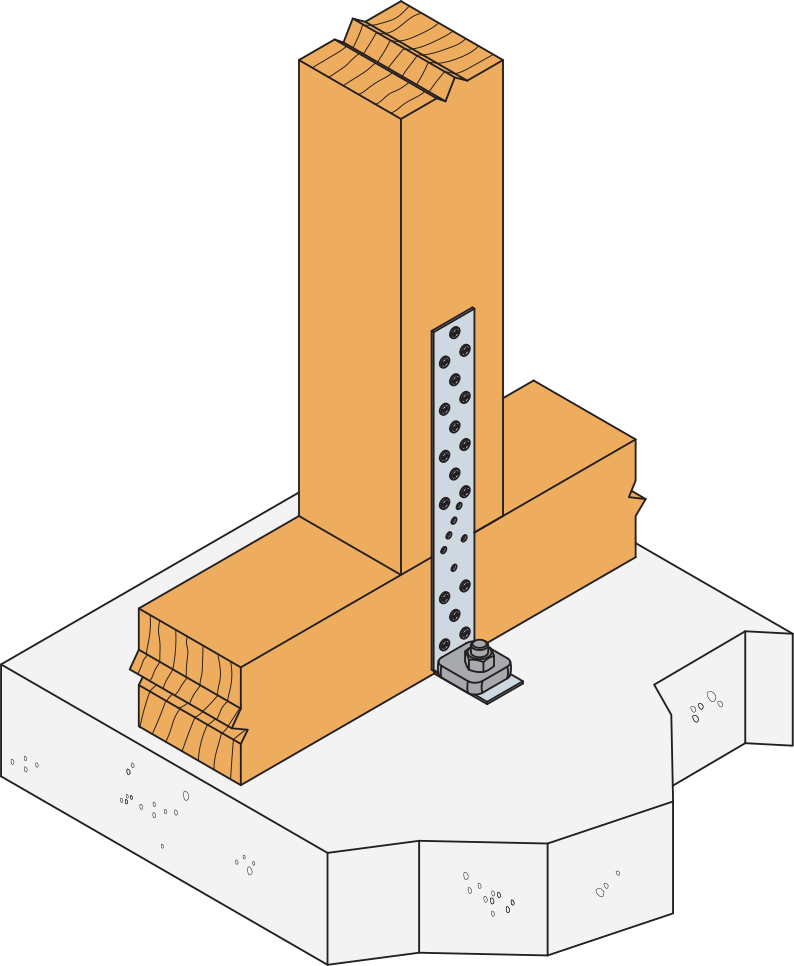

Instalace
