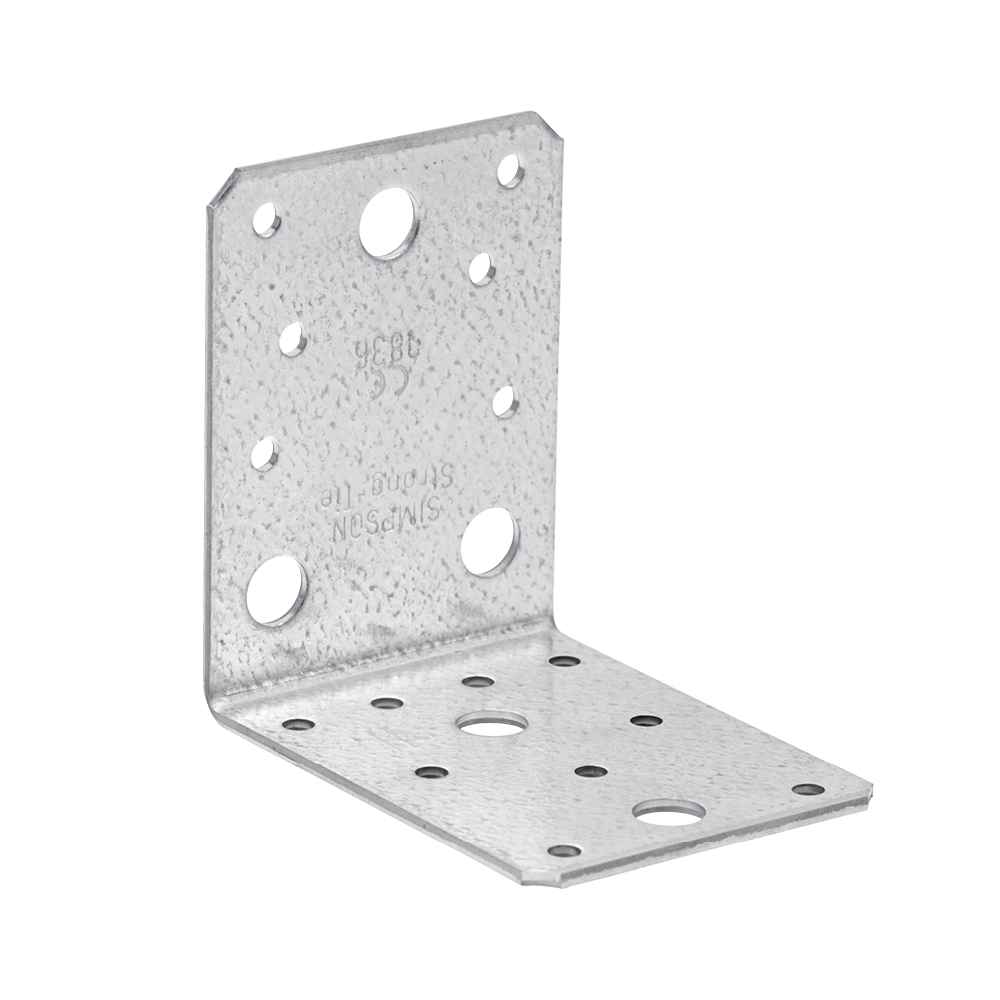

Úhelník bez žebra (70 90 105)
Úhlové spojky AB bez žebrování se vyrábějí z žárově pozinkovaného ocelového plechu a jsou vhodné pro nosné dřevěné konstrukce.





Podrobnosti produktu
Vlastnosti
Materiál
Druh oceli:
- 250 GD + Z275 podle DIN EN10346
Antikorozní ochrana:
- 275 g/m2 oboustranně – odpovídá tloušťce pozinkování cca 20 μm
Přednosti

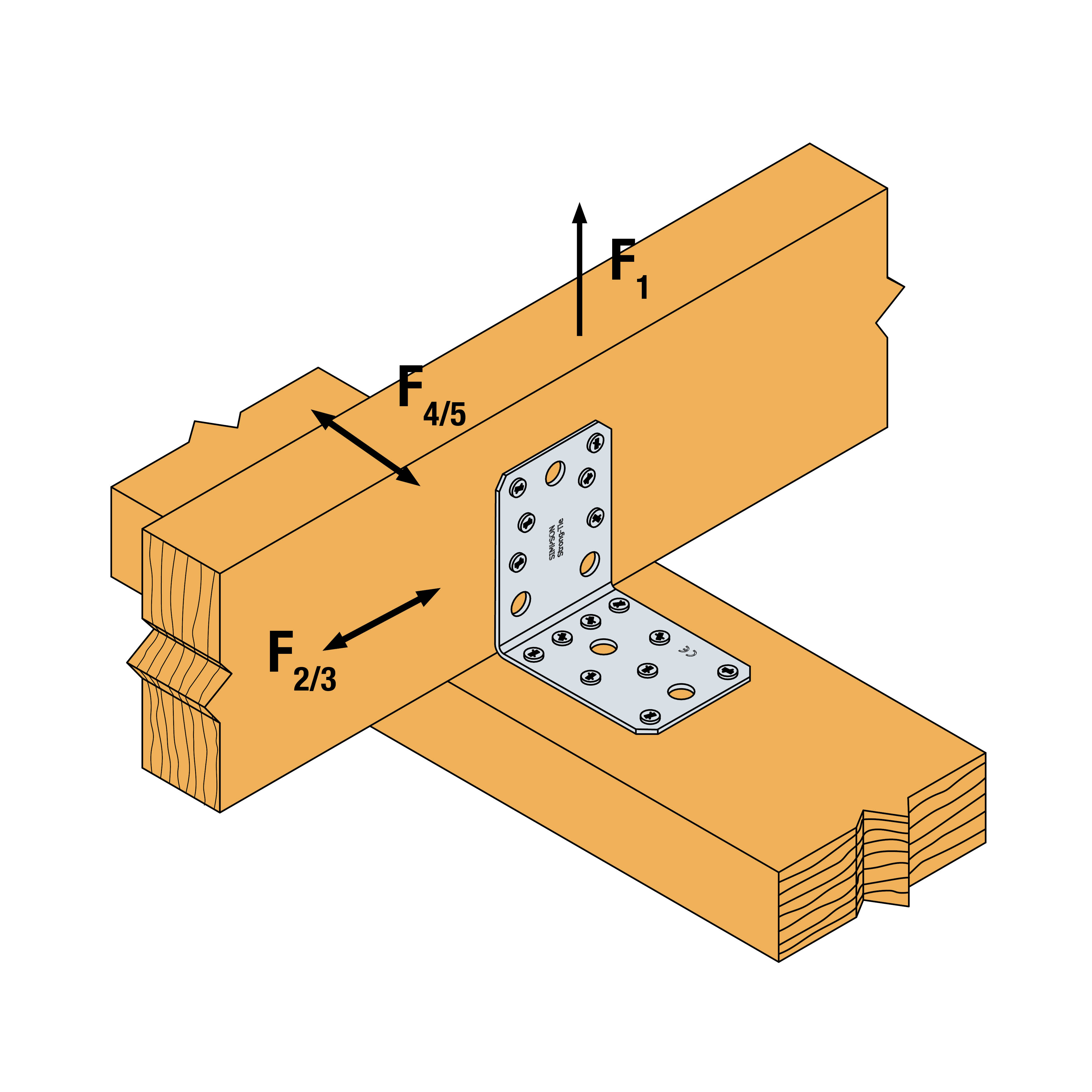

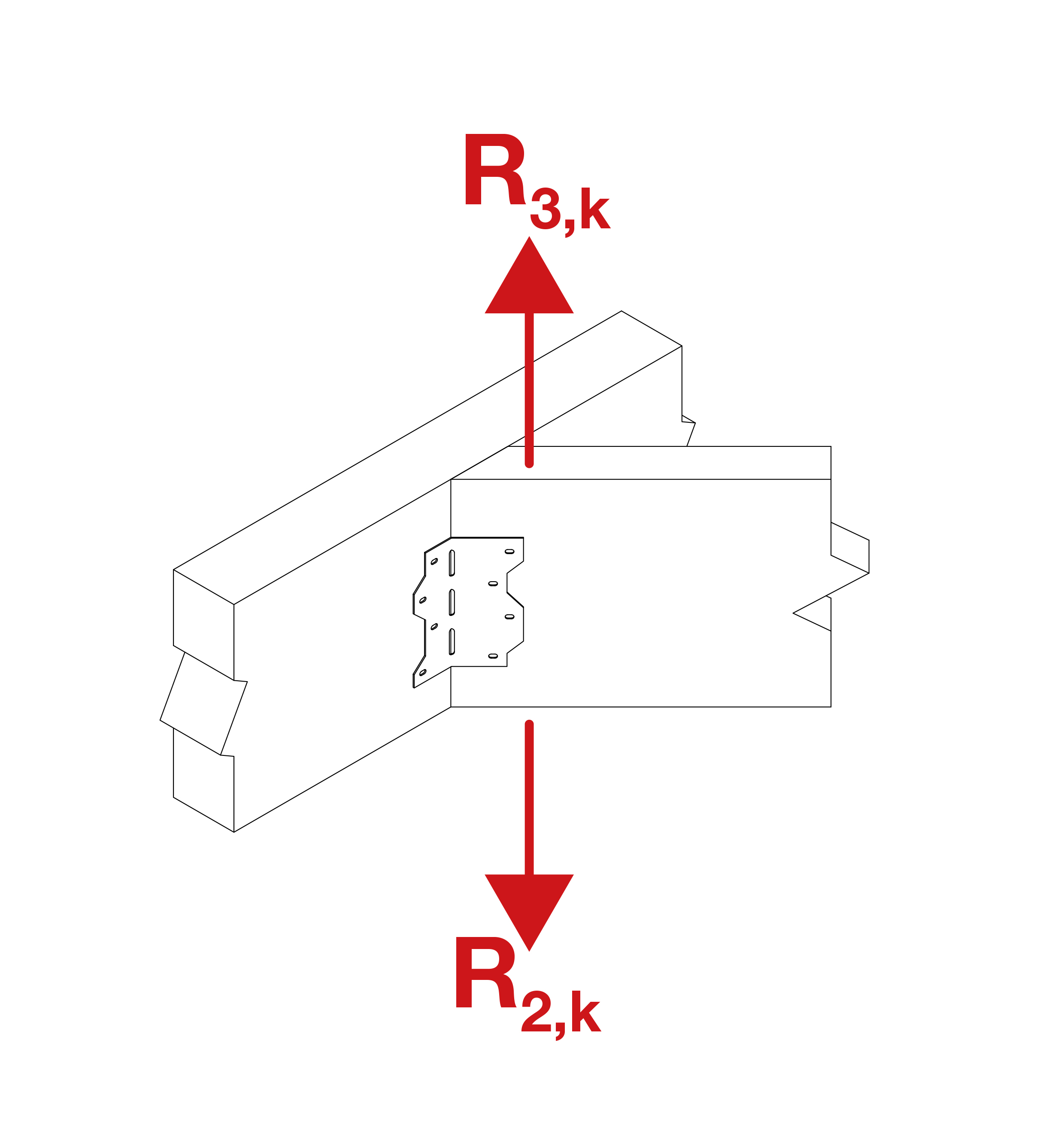

- Zachycení zatížení ve všech směrech
- Optimalizované nosnosti pro plné a dílčí hřebování
- Výhodné připevnění pomocí kotevních svorníků na součástech z betonu nebo oceli

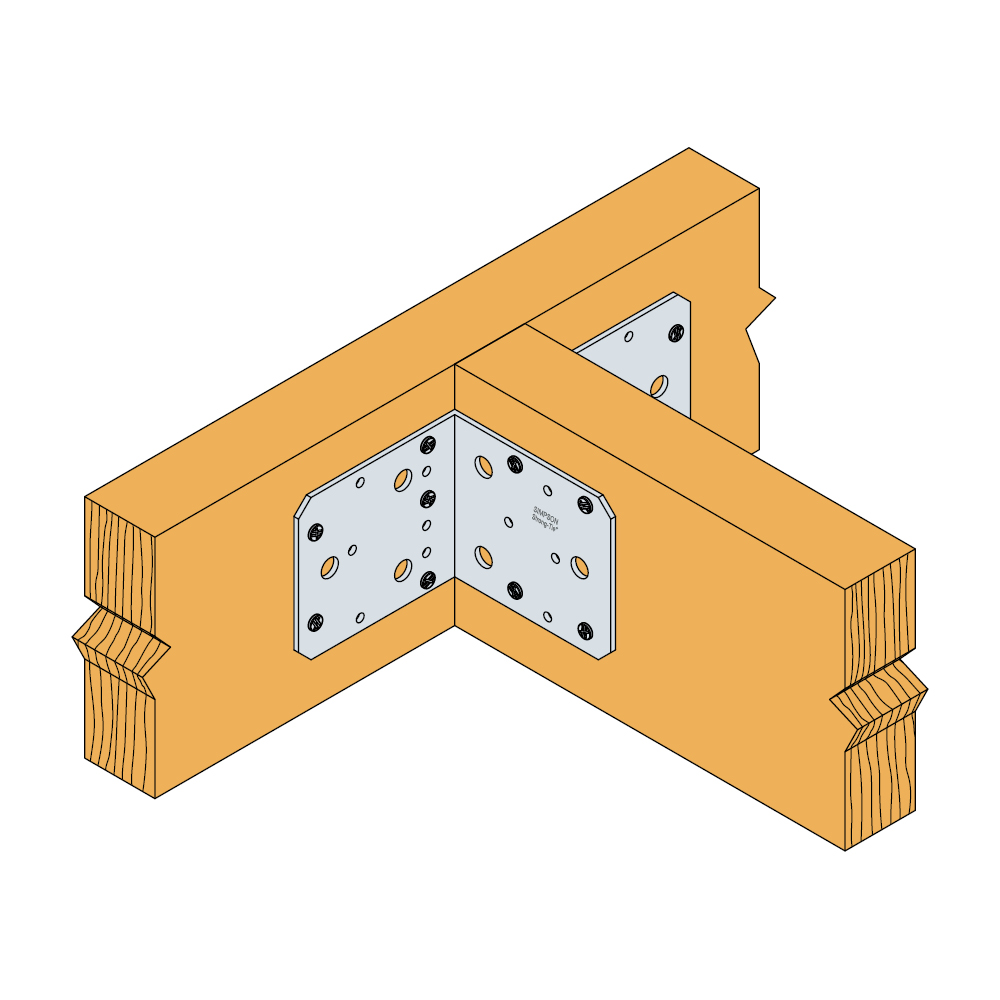

- Vhodné pro připevnění vedlejšího nosníku k podpěrám nebo hlavnímu nosníku
Aplikace
Použitelné materiály
Opěra:
- Masivní dřevo, lamelové nosníky, dřevěné materiály, beton, ocel, atd.
Úložná součást:
- Masivní dřevo, lamelové nosníky, dřevěné materiály
Oblast použití

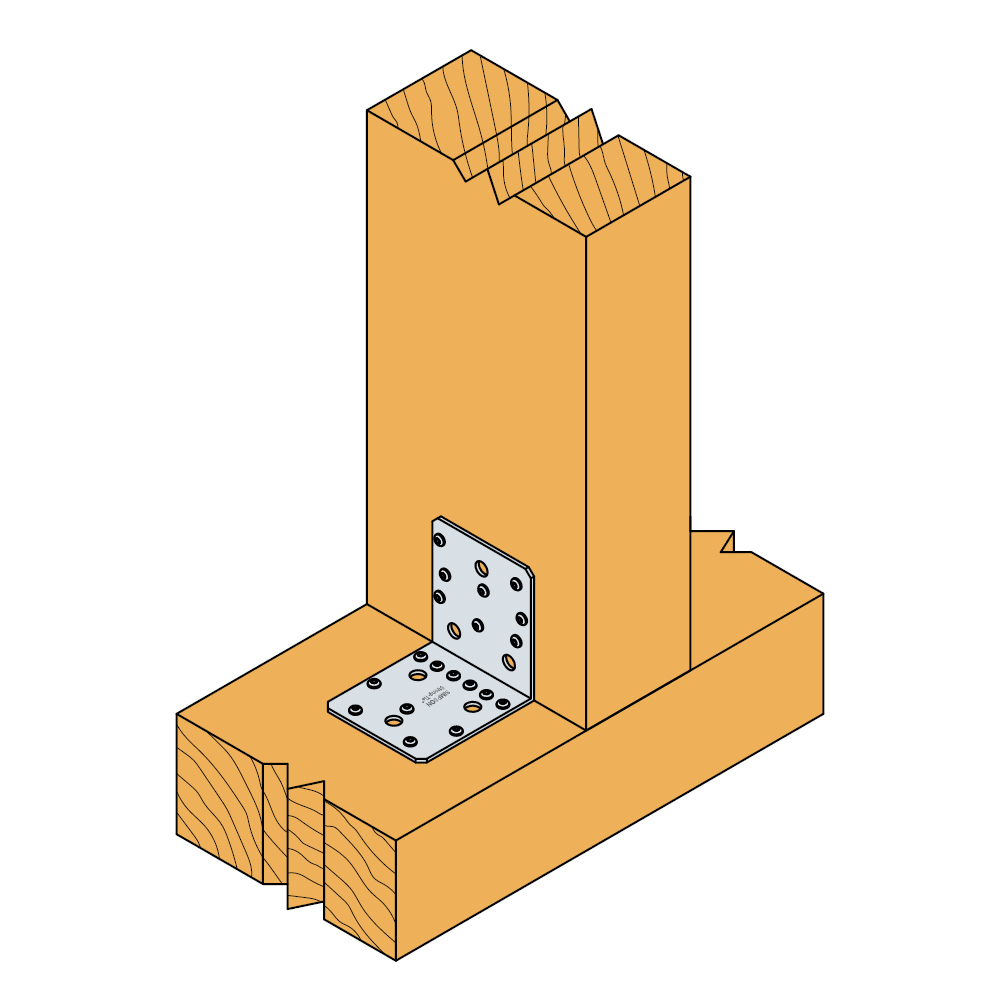

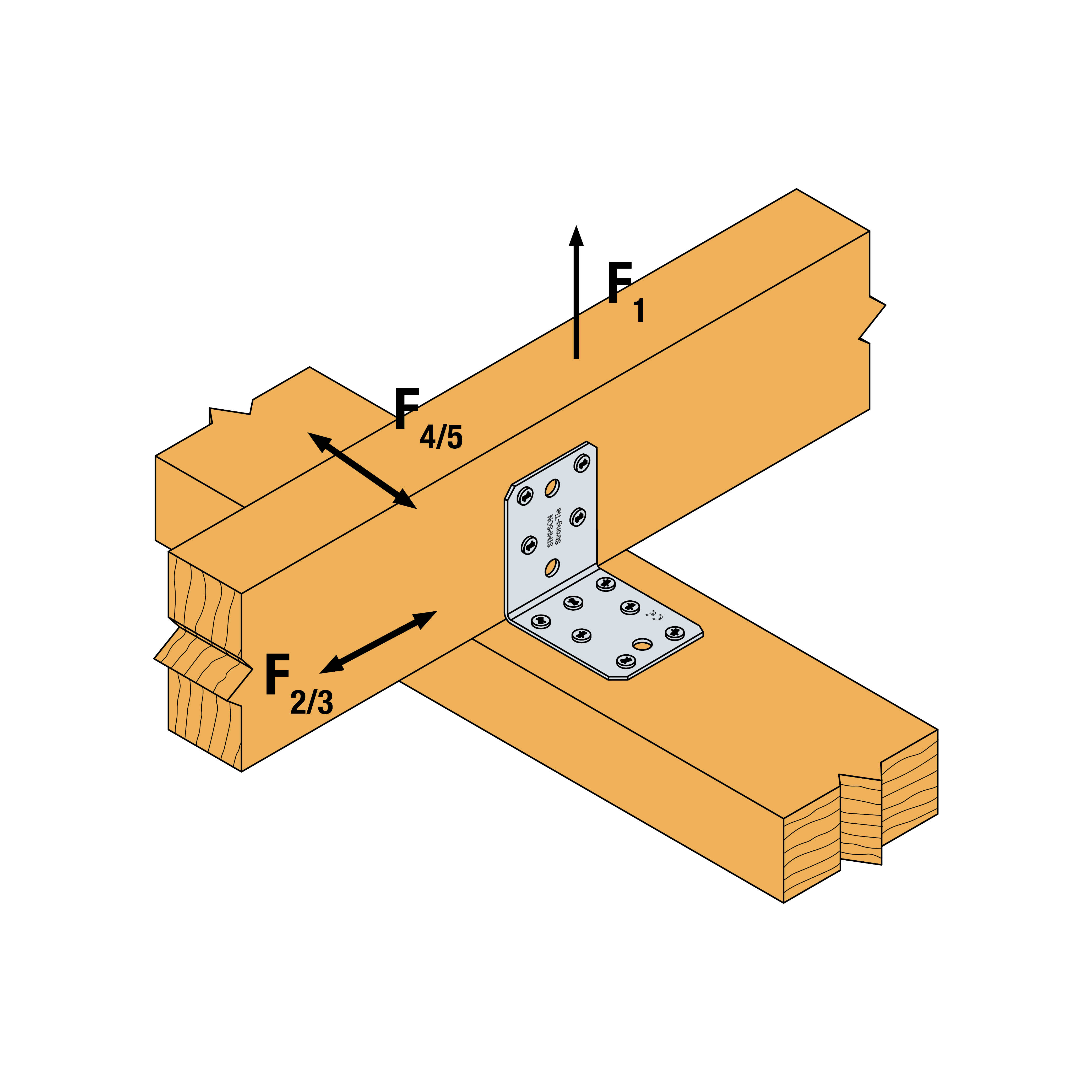

- Úhlové spojky AB bez žebrování jsou vhodné pro nosné dřevěné konstrukce. Např. křížící se trámy, jakož i připojení k podpěrám.
- Pokud jsou kladeny větší požadavky na síly, které mají být připojeny, doporučujeme použít úhlové spojky s žebrováním. Úhlové spojky AB 70, 90 a 105 bez žebrování lze použít také pro připevnění dřeva na jiné materiály pomocí čepů.
Technické údaje

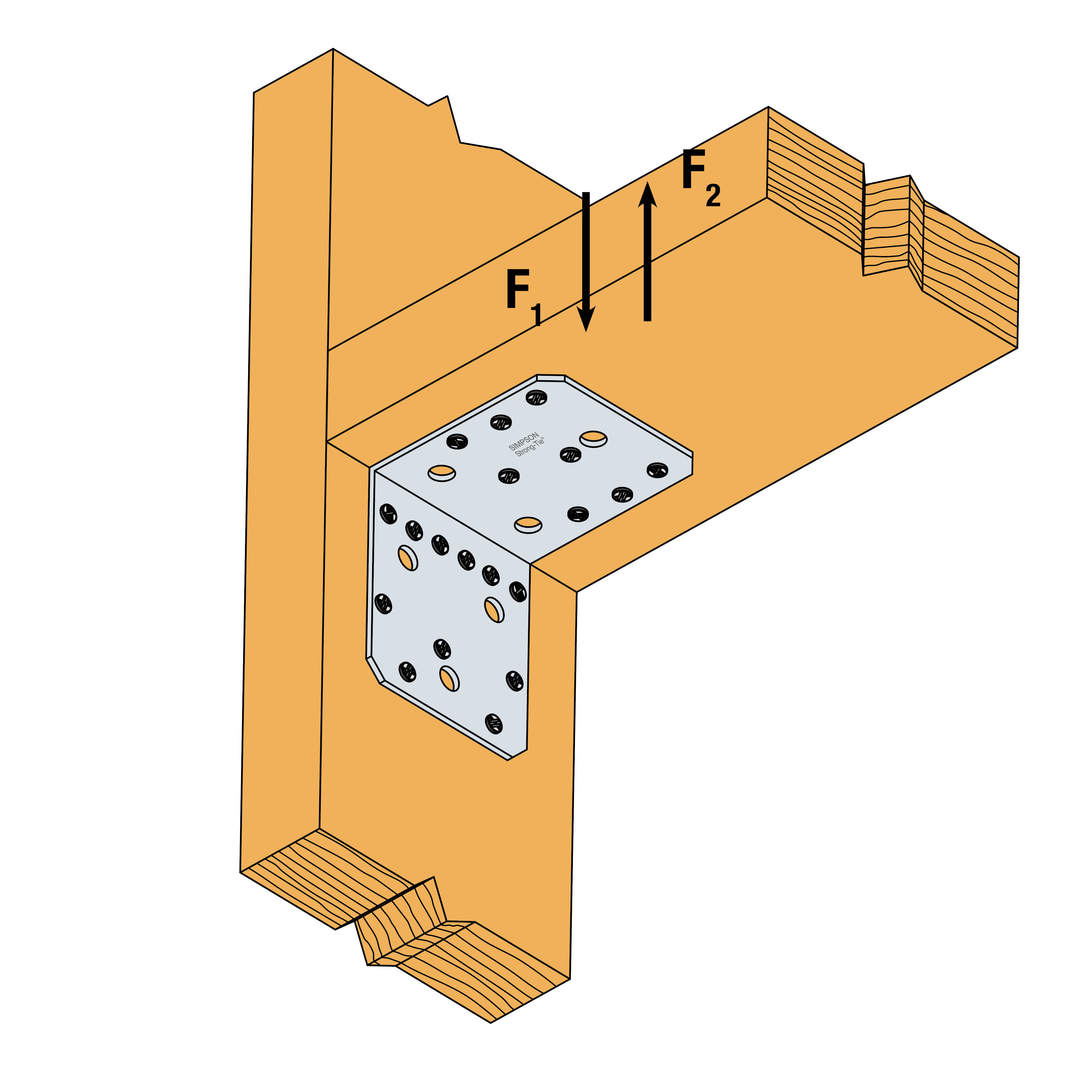

Nosnosti - trám na beton - plné hřebování - 2 úhlové spojky na každé připojení
AB90 |
AB105 |
Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.
Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

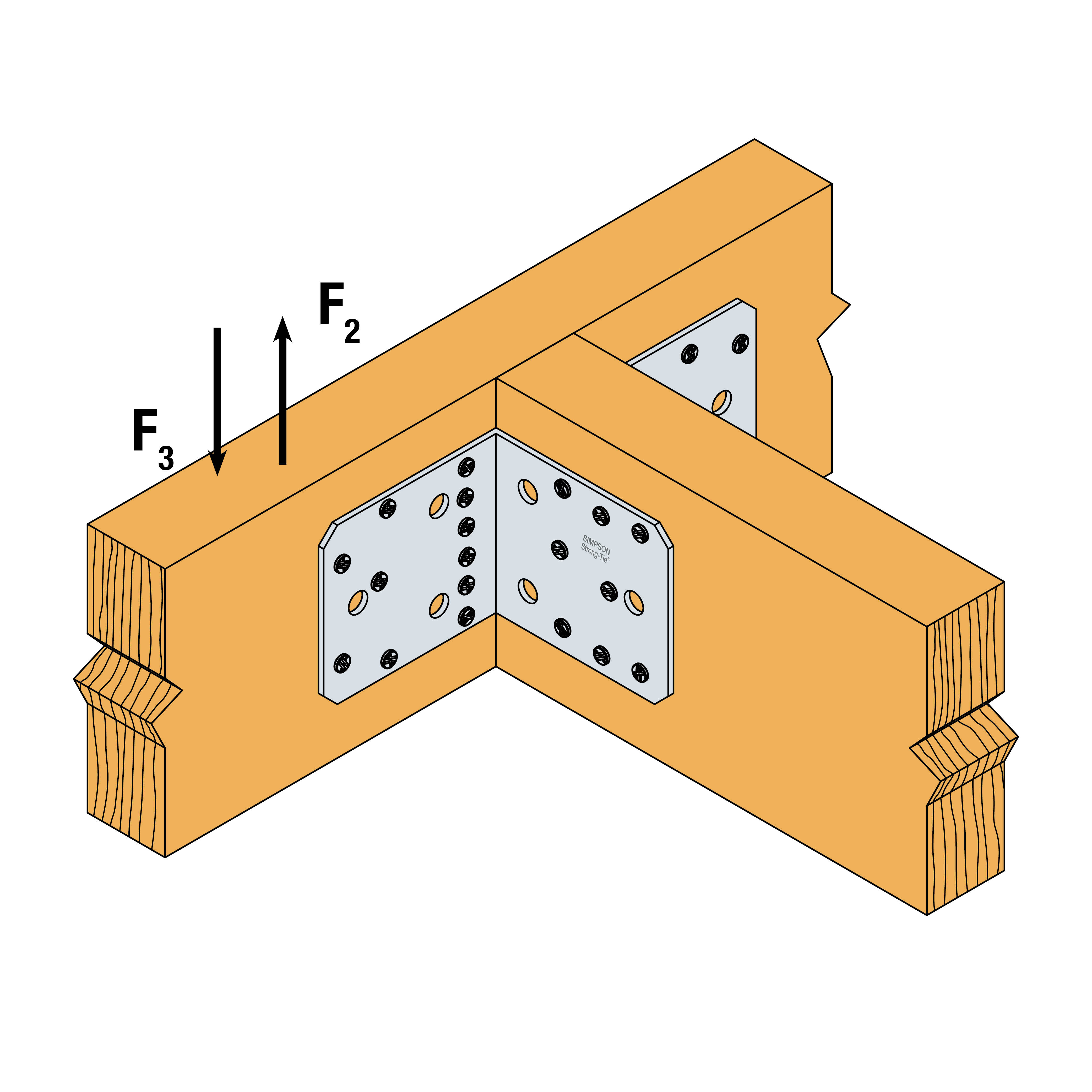

Nosnosti - vedlejší nosník na hlavní nosník - dílčí hřebování - 2 úhlové spojky na každé připojení
AB90 |
AB105 |
Example:
2 angle brackets AB105 in a beam-beam assembly, load group: short: kmod = 0,9. Minimum nailing with CNA4,0x40 nails. Purlin width b = 100 mm.
Loads: F1,d = 1,8 kN and F4,d = 1,1 kN working e = 105 mm above the beam.
R1,d = table value x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,35 = 3,6 kN
The load value is available in the ETA since the width of the purlin b and the distance e are different from the values stated.
R4,d = ((2,4 x 100 + 72) / (105 - 2,5) / 1,35 = 2,3 kN); (8,2 / 1,35 = 6,1 kN)) = 3,6 kN
