Joist hanger for glulam - internal flanges
Joist Hangers especially developped for glulam application. It can be installed on timber or concrete support with bolts only and can be manufactured for large dimension of timber joist.







Podrobnosti produktu
Vlastnosti
Materiál
S250GD + Z275
4mm thick
Vorteile
- Fixing only with bolts.
- Large range of possibilities
Aplikace
Support
- Geringe Achs- und Randabstände.
- Rationelle und wirtschaftliche Montage: vormontierte Mutter und Unterlegscheibe.
- Verringerter Bohraufwand: Ø-Bohren = Ø-Gewinde.
- Angeformter Schlagzapfen am Dübelkopf verhindert Beschädigung des Gewindes bei der Montage.
Anwendungsbereich
Solid timber Joist
Glulam Joist
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dřevo size[mm] | rozměry výrobku[mm] | Header otvory | nosník otvory | ostatní | ||||||||||
| šířka | výška | A[mm] | B[mm] | C[mm] | d[mm] | F[mm] | tloušťka[mm] | kulatý | kulatý | hmotnost[kg] | ||||
| Min[mm] | Max.[mm] | Min[mm] | Max.[mm] | Ø18 | Ø11 | Ø18 | ||||||||
| GBI600/138/4 | 136 | 138 | 251 | 346.5 | 138 | 231 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI600/162/4 | 160 | 162 | 239 | 328.5 | 162 | 219 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI600/186/4 | 184 | 186 | 227 | 310.5 | 186 | 207 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI600/210/4 | 208 | 210 | 215 | 292.5 | 210 | 195 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/138/4 | 136 | 138 | 326 | 459 | 138 | 306 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI750/162/4 | 160 | 162 | 314 | 441 | 162 | 294 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI750/186/4 | 184 | 186 | 302 | 423 | 186 | 282 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI750/210/4 | 208 | 210 | 290 | 405 | 210 | 270 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/138/4 | 136 | 138 | 401 | 571.5 | 138 | 381 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI900/162/4 | 160 | 162 | 389 | 553.5 | 162 | 369 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI900/186/4 | 184 | 186 | 377 | 535.5 | 186 | 357 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI900/210/4 | 208 | 210 | 365 | 517.5 | 210 | 345 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/138/4 | 136 | 138 | 476 | 684 | 138 | 456 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1050/162/4 | 160 | 162 | 464 | 666 | 162 | 444 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1050/186/4 | 184 | 186 | 452 | 648 | 186 | 432 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1050/210/4 | 208 | 210 | 440 | 630 | 210 | 420 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/138/4 | 136 | 138 | 551 | 796.5 | 138 | 531 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1200/162/4 | 160 | 162 | 539 | 778.5 | 162 | 519 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1200/186/4 | 184 | 186 | 527 | 760.5 | 186 | 507 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1200/210/4 | 208 | 210 | 515 | 742.5 | 210 | 495 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/138/4 | 136 | 138 | 626 | 909 | 138 | 606 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1350/162/4 | 160 | 162 | 614 | 891 | 162 | 594 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1350/186/4 | 184 | 186 | 602 | 873 | 186 | 582 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1350/210/4 | 208 | 210 | 590 | 855 | 210 | 570 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/138/4 | 136 | 138 | 701 | 1021.5 | 138 | 681 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI1500/162/4 | 160 | 162 | 689 | 1003.5 | 162 | 669 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI1500/186/4 | 184 | 186 | 677 | 985.5 | 186 | 657 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI1500/210/4 | 208 | 210 | 665 | 967.5 | 210 | 645 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/120/4 | 118 | 120 | 260 | 346 | 120 | 240 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/120/4 | 118 | 120 | 335 | 446 | 120 | 315 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/120/4 | 118 | 120 | 410 | 546 | 120 | 390 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/120/4 | 118 | 120 | 485 | 646 | 120 | 465 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/120/4 | 118 | 120 | 560 | 746 | 120 | 540 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/120/4 | 118 | 120 | 635 | 846 | 120 | 615 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/120/4 | 118 | 120 | 710 | 946 | 120 | 690 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/140/4 | 138 | 140 | 250 | 333 | 140 | 230 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/140/4 | 138 | 140 | 325 | 433 | 140 | 305 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/140/4 | 138 | 140 | 400 | 533 | 140 | 380 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/140/4 | 138 | 140 | 475 | 633 | 140 | 455 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/140/4 | 138 | 140 | 550 | 733 | 140 | 530 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/140/4 | 138 | 140 | 625 | 833 | 140 | 605 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/140/4 | 138 | 140 | 700 | 933 | 140 | 680 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/160/4 | 158 | 160 | 240 | 320 | 160 | 220 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/160/4 | 158 | 160 | 315 | 420 | 160 | 295 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/160/4 | 158 | 160 | 390 | 520 | 160 | 370 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/160/4 | 158 | 160 | 465 | 620 | 160 | 445 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/160/4 | 158 | 160 | 540 | 720 | 160 | 520 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/160/4 | 158 | 160 | 615 | 820 | 160 | 595 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/160/4 | 158 | 160 | 690 | 920 | 160 | 670 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/180/4 | 178 | 180 | 230 | 306 | 180 | 210 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/180/4 | 178 | 180 | 305 | 406 | 180 | 285 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/180/4 | 178 | 180 | 380 | 506 | 180 | 360 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/180/4 | 178 | 180 | 455 | 606 | 180 | 435 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/180/4 | 178 | 180 | 530 | 706 | 180 | 510 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/180/4 | 178 | 180 | 605 | 806 | 180 | 585 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/180/4 | 178 | 180 | 680 | 906 | 180 | 660 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/200/4 | 198 | 200 | 220 | 293 | 200 | 200 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/200/4 | 198 | 200 | 295 | 393 | 200 | 275 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/200/4 | 198 | 200 | 370 | 493 | 200 | 350 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/200/4 | 198 | 200 | 445 | 593 | 200 | 425 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/200/4 | 198 | 200 | 520 | 693 | 200 | 500 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/200/4 | 198 | 200 | 595 | 793 | 200 | 575 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/200/4 | 198 | 200 | 670 | 893 | 200 | 650 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |
| GBI600/220/4 | 218 | 220 | 210 | 280 | 220 | 190 | 145 | 54 | 155 | 4 | 4 | 6 | 4 | 3.3 |
| GBI750/220/4 | 218 | 220 | 285 | 380 | 220 | 265 | 145 | 54 | 155 | 4 | 4 | 8 | 4 | 4.3 |
| GBI900/220/4 | 218 | 220 | 360 | 480 | 220 | 340 | 145 | 54 | 155 | 4 | 6 | 12 | 6 | 5.2 |
| GBI1050/220/4 | 218 | 220 | 435 | 580 | 220 | 415 | 145 | 54 | 155 | 4 | 6 | 14 | 6 | 6.1 |
| GBI1200/220/4 | 218 | 220 | 510 | 680 | 220 | 490 | 145 | 54 | 155 | 4 | 8 | 18 | 8 | 7 |
| GBI1350/220/4 | 218 | 220 | 585 | 780 | 220 | 565 | 145 | 54 | 155 | 4 | 8 | 20 | 8 | 8 |
| GBI1500/220/4 | 218 | 220 | 660 | 880 | 220 | 640 | 145 | 54 | 155 | 4 | 10 | 24 | 10 | 8.9 |

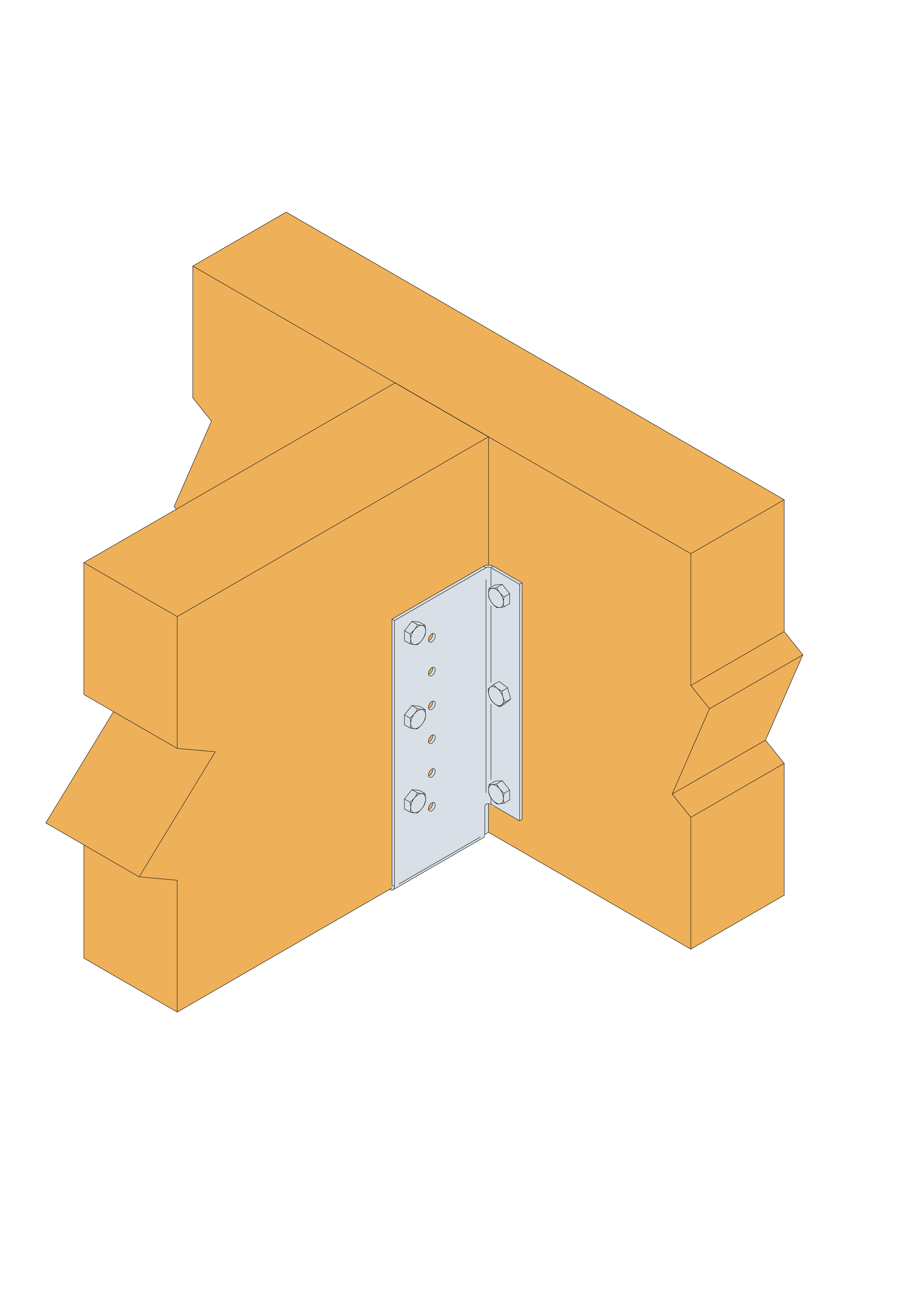

Charakteristické nosnosti - Dřevěný trám na dřevěný trám
| Reference | Hanger únosnost | |||||
|---|---|---|---|---|---|---|
| dřevo/dřevo fastening- charakteristické hodnoty in kn | ||||||
| počet of Fasteners | Characteristic capacities - dřevo CGL24[kN] | |||||
| Header | nosník | R₂,ₖ | R₁,ₖ | R4,k | R₃,ₖ | |
| množství | množství | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | |
| GBI600/138/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI600/162/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI600/186/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI600/210/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/138/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI750/162/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI750/186/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI750/210/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/138/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI900/162/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI900/186/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI900/210/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/138/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1050/162/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1050/186/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1050/210/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/138/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1200/162/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1200/186/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1200/210/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/138/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1350/162/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1350/186/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1350/210/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/138/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI1500/162/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI1500/186/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI1500/210/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/120/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/120/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/120/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/120/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/120/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/120/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/120/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/140/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/140/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/140/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/140/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/140/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/140/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/140/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/160/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/160/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/160/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/160/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/160/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/160/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/160/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/180/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/180/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/180/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/180/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/180/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/180/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/180/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/200/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/200/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/200/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/200/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/200/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/200/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/200/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
| GBI600/220/4 | 4.0 | 2.0 | 19.3 | 34.5 | 25.6 | 12.9 |
| GBI750/220/4 | 4.0 | 2.0 | 30.8 | 38.2 | 36.3 | 12.9 |
| GBI900/220/4 | 6.0 | 3.0 | 45.4 | 69.6 | 47 | 12.9 |
| GBI1050/220/4 | 6.0 | 3.0 | 53.7 | 69.6 | 57.7 | 12.9 |
| GBI1200/220/4 | 8.0 | 4.0 | 72.8 | 92.8 | 68.4 | 12.9 |
| GBI1350/220/4 | 8.0 | 4.0 | 79.4 | 92.8 | 79.1 | 12.9 |
| GBI1500/220/4 | 10.0 | 5.0 | 101.1 | 116 | 89.9 | 12.9 |
The references presented in this table are only example, other dimensions can be manufactured and justify.
Bolt used in this case are Ø16 class 4.6 and 5.8
Header is 210mm thick

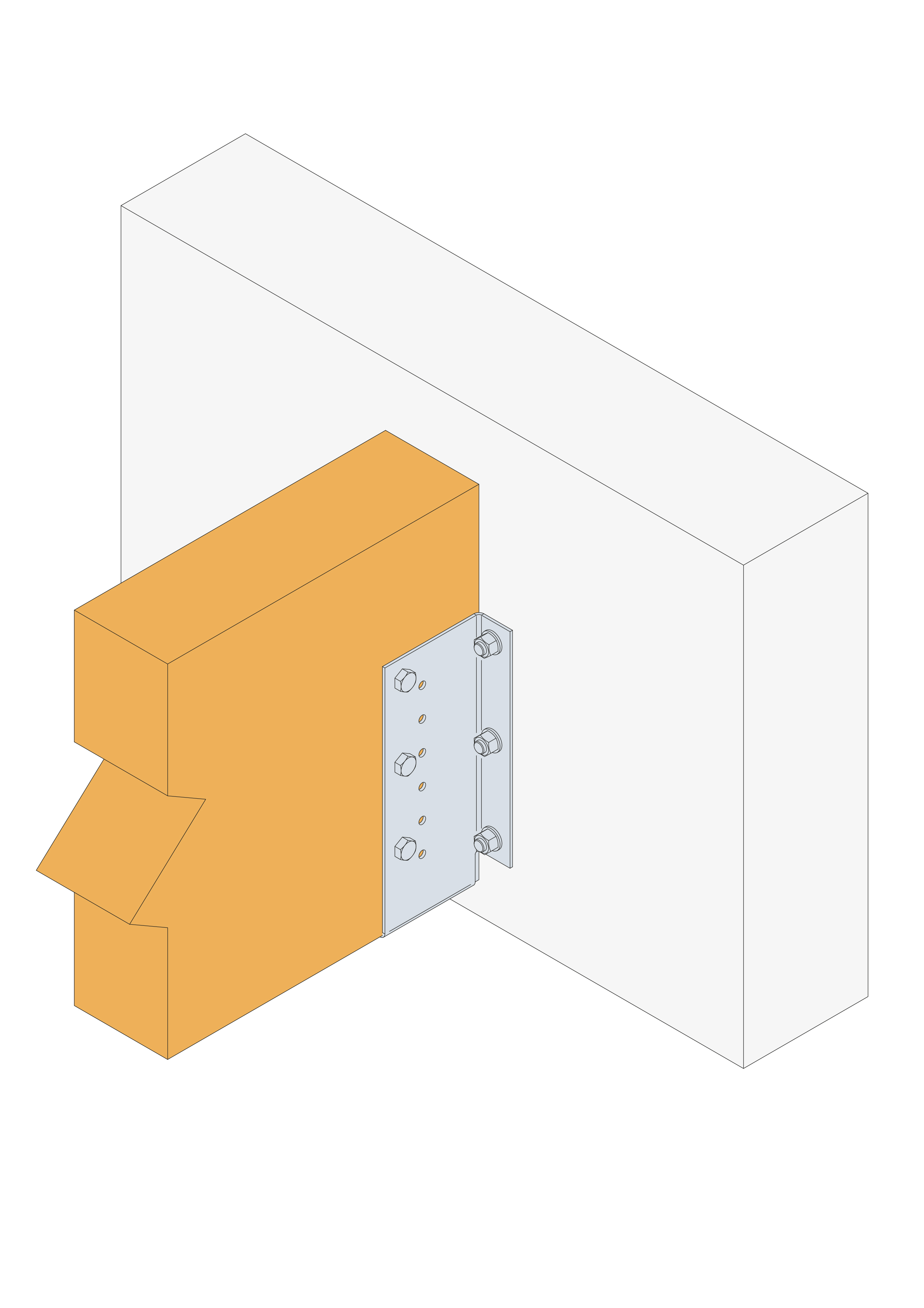

Nosnosti - dřevo na beton
| Reference | Hanger únosnost | |||||||
|---|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton or ocel | ||||||||
| počet of Fasteners | Characteristic capacities - dřevo CGL24[kN] | |||||||
| Header | nosník | R₁,ₖ | R₂,ₖ | R₃,ₖ | R4,k | |||
| množství | typ | množství | typ | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | Bolt Ø16 - Class 4.6 | |
| GBI600/138/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI600/162/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI600/186/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI600/210/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/138/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI750/162/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI750/186/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI750/210/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/138/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI900/162/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI900/186/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI900/210/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/138/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1050/162/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1050/186/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1050/210/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/138/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1200/162/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1200/186/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1200/210/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/138/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1350/162/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1350/186/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1350/210/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/138/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI1500/162/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI1500/186/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI1500/210/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/120/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/120/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/120/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/120/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/120/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/120/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/120/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/140/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/140/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/140/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/140/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/140/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/140/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/140/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/160/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/160/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/160/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/160/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/160/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/160/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/160/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/180/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/180/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/180/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/180/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/180/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/180/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/180/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/200/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/200/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/200/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/200/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/200/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/200/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/200/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
| GBI600/220/4 | 4.0 | Ø16* | 2.0 | Ø16** | 34.5 | 19.3 | 12.9 | 25.6 |
| GBI750/220/4 | 4.0 | Ø16* | 2.0 | Ø16** | 57.9 | 30.8 | 12.9 | 36.3 |
| GBI900/220/4 | 6.0 | Ø16* | 3.0 | Ø16** | 72.6 | 45.4 | 12.9 | 47 |
| GBI1050/220/4 | 6.0 | Ø16* | 3.0 | Ø16** | 80.8 | 53.7 | 12.9 | 57.7 |
| GBI1200/220/4 | 8.0 | Ø16* | 4.0 | Ø16** | 99.9 | 72.8 | 12.9 | 68.4 |
| GBI1350/220/4 | 8.0 | Ø16* | 4.0 | Ø16** | 106.6 | 79.4 | 12.9 | 79.1 |
| GBI1500/220/4 | 10.0 | Ø16* | 5.0 | Ø16** | 128.3 | 101.1 | 12.9 | 89.9 |
The references presented in this table are only example, other dimensions can be manufactured and justify.
** Bolt used in this case are Ø16 class 4.6 and 5.8.
The joist is made out of glulam GL24
* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website)
Instalace
Instalace
Befestigung
On Timber:
- On the header and on the joist: Bolt Ø16
Certifikace
Environmental Product Declarations (EPD)
Knihovna CAD a BIM
GBI1200/4X
-
-
-
-
GBI1200/120/4
-
-
-
-
GBI1200/138/4
-
-
-
-
GBI1200/140/4
-
-
-
-
GBI1200/160/4
-
-
-
-
GBI1200/162/4
-
-
-
-
GBI1200/180/4
-
-
-
-
GBI1200/186/4
-
-
-
-
GBI1200/200/4
-
-
-
-
GBI1200/210/4
-
-
-
-
GBI1200/220/4
-
-
-
-
GBI900/4X
-
-
-
-
GBI900/120/4
-
-
-
-
GBI900/138/4
-
-
-
-
GBI900/140/4
-
-
-
-
GBI900/160/4
-
-
-
-
GBI900/162/4
-
-
-
-
GBI900/180/4
-
-
-
-
GBI900/186/4
-
-
-
-
GBI900/200/4
-
-
-
-
GBI900/210/4
-
-
-
-
GBI900/220/4
-
-
-
-
GBI1050/4X
-
-
-
-
GBI1050/120/4
-
-
-
-
GBI1050/138/4
-
-
-
-
GBI1050/140/4
-
-
-
-
GBI1050/160/4
-
-
-
-
GBI1050/162/4
-
-
-
-
GBI1050/180/4
-
-
-
-
GBI1050/186/4
-
-
-
-
GBI1050/200/4
-
-
-
-
GBI1050/210/4
-
-
-
-
GBI1050/220/4
-
-
-
-
GBI1350/4X
-
-
-
-
GBI1350/120/4
-
-
-
-
GBI1350/138/4
-
-
-
-
GBI1350/140/4
-
-
-
-
GBI1350/160/4
-
-
-
-
GBI1350/162/4
-
-
-
-
GBI1350/180/4
-
-
-
-
GBI1350/186/4
-
-
-
-
GBI1350/200/4
-
-
-
-
GBI1350/210/4
-
-
-
-
GBI1350/220/4
-
-
-
-
GBI600/4X
-
-
-
-
GBI600/120/4
-
-
-
-
GBI600/138/4
-
-
-
-
GBI600/140/4
-
-
-
-
GBI600/160/4
-
-
-
-
GBI600/162/4
-
-
-
-
GBI600/180/4
-
-
-
-
GBI600/186/4
-
-
-
-
GBI600/200/4
-
-
-
-
GBI600/210/4
-
-
-
-
GBI600/220/4
-
-
-
-
GBI750/4X
-
-
-
-
GBI750/120/4
-
-
-
-
GBI750/138/4
-
-
-
-
GBI750/140/4
-
-
-
-
GBI750/160/4
-
-
-
-
GBI750/162/4
-
-
-
-
GBI750/180/4
-
-
-
-
GBI750/186/4
-
-
-
-
GBI750/200/4
-
-
-
-
GBI750/210/4
-
-
-
-
GBI750/220/4
-
-
-
-
GBI1500/4X
-
-
-
-
GBI1500/120/4
-
-
-
-
GBI1500/138/4
-
-
-
-
GBI1500/140/4
-
-
-
-
GBI1500/160/4
-
-
-
-
GBI1500/162/4
-
-
-
-
GBI1500/180/4
-
-
-
-
GBI1500/186/4
-
-
-
-
GBI1500/200/4
-
-
-
-
GBI1500/210/4
-
-
-
-
GBI1200/4X
-
-
-
-
-
GBI1200/120/4
-
-
-
-
-
GBI1200/138/4
-
-
-
-
-
GBI1200/140/4
-
-
-
-
-
GBI1200/160/4
-
-
-
-
-
GBI1200/162/4
-
-
-
-
-
GBI1200/180/4
-
-
-
-
-
GBI1200/186/4
-
-
-
-
-
GBI1200/200/4
-
-
-
-
-
GBI1200/210/4
-
-
-
-
-
GBI1200/220/4
-
-
-
-
-
GBI900/4X
-
-
-
-
-
GBI900/120/4
-
-
-
-
-
GBI900/138/4
-
-
-
-
-
GBI900/140/4
-
-
-
-
-
GBI900/160/4
-
-
-
-
-
GBI900/162/4
-
-
-
-
-
GBI900/180/4
-
-
-
-
-
GBI900/186/4
-
-
-
-
-
GBI900/200/4
-
-
-
-
-
GBI900/210/4
-
-
-
-
-
GBI900/220/4
-
-
-
-
-
GBI1050/4X
-
-
-
-
-
GBI1050/120/4
-
-
-
-
-
GBI1050/138/4
-
-
-
-
-
GBI1050/140/4
-
-
-
-
-
GBI1050/160/4
-
-
-
-
-
GBI1050/162/4
-
-
-
-
-
GBI1050/180/4
-
-
-
-
-
GBI1050/186/4
-
-
-
-
-
GBI1050/200/4
-
-
-
-
-
GBI1050/210/4
-
-
-
-
-
GBI1050/220/4
-
-
-
-
-
GBI1350/4X
-
-
-
-
-
GBI1350/120/4
-
-
-
-
-
GBI1350/138/4
-
-
-
-
-
GBI1350/140/4
-
-
-
-
-
GBI1350/160/4
-
-
-
-
-
GBI1350/162/4
-
-
-
-
-
GBI1350/180/4
-
-
-
-
-
GBI1350/186/4
-
-
-
-
-
GBI1350/200/4
-
-
-
-
-
GBI1350/210/4
-
-
-
-
-
GBI1350/220/4
-
-
-
-
-
GBI600/4X
-
-
-
-
-
GBI600/120/4
-
-
-
-
-
GBI600/138/4
-
-
-
-
-
GBI600/140/4
-
-
-
-
-
GBI600/160/4
-
-
-
-
-
GBI600/162/4
-
-
-
-
-
GBI600/180/4
-
-
-
-
-
GBI600/186/4
-
-
-
-
-
GBI600/200/4
-
-
-
-
-
GBI600/210/4
-
-
-
-
-
GBI600/220/4
-
-
-
-
-
GBI750/4X
-
-
-
-
-
GBI750/120/4
-
-
-
-
-
GBI750/138/4
-
-
-
-
-
GBI750/140/4
-
-
-
-
-
GBI750/160/4
-
-
-
-
-
GBI750/162/4
-
-
-
-
-
GBI750/180/4
-
-
-
-
-
GBI750/186/4
-
-
-
-
-
GBI750/200/4
-
-
-
-
-
GBI750/210/4
-
-
-
-
-
GBI750/220/4
-
-
-
-
-
GBI1500/4X
-
-
-
-
-
GBI1500/120/4
-
-
-
-
-
GBI1500/138/4
-
-
-
-
-
GBI1500/140/4
-
-
-
-
-
GBI1500/160/4
-
-
-
-
-
GBI1500/162/4
-
-
-
-
-
GBI1500/180/4
-
-
-
-
-
GBI1500/186/4
-
-
-
-
-
GBI1500/200/4
-
-
-
-
-
GBI1500/210/4
-
-
-
-
-
GBI1200/4X
-
-
GBI900/4X
-
-
GBI1050/4X
-
-
GBI1350/4X
-
-
GBI600/4X
-
-
GBI750/4X
-
-
GBI1500/4X
-
-
