PU
Patka sloupku PU-EMBU

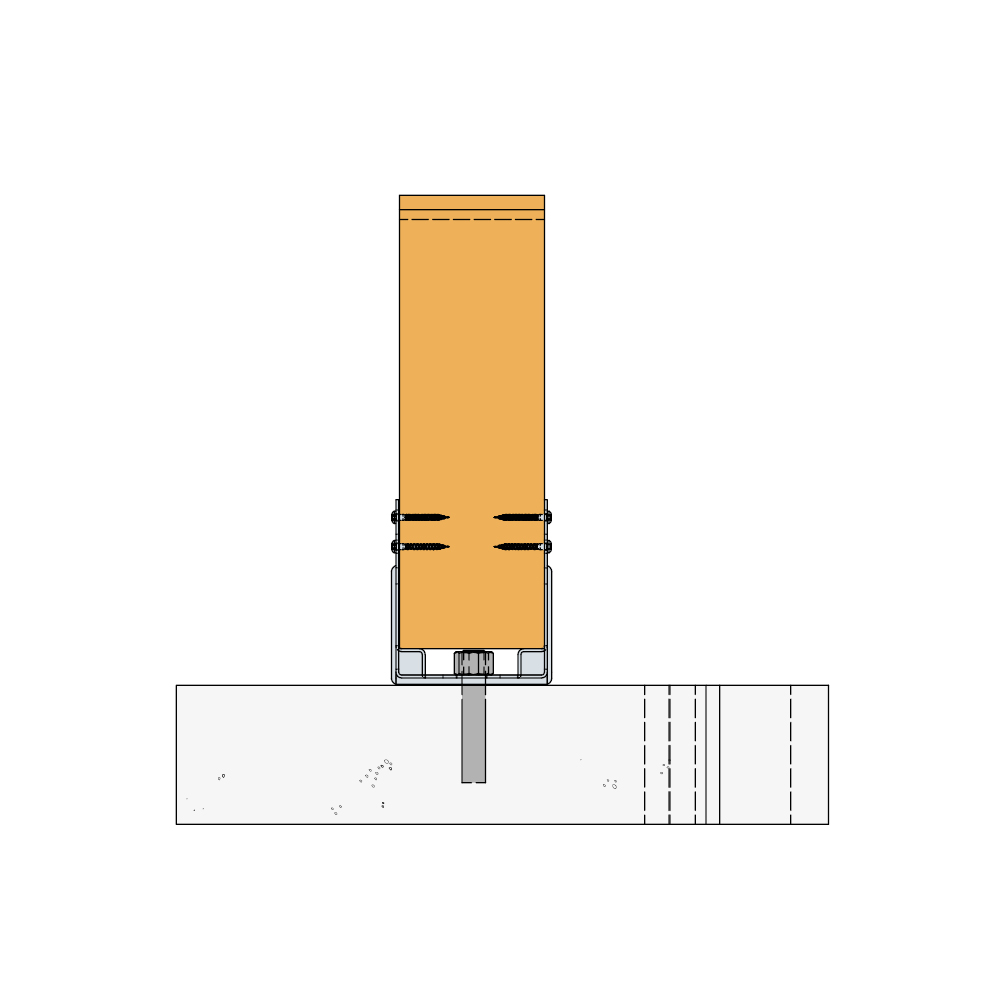

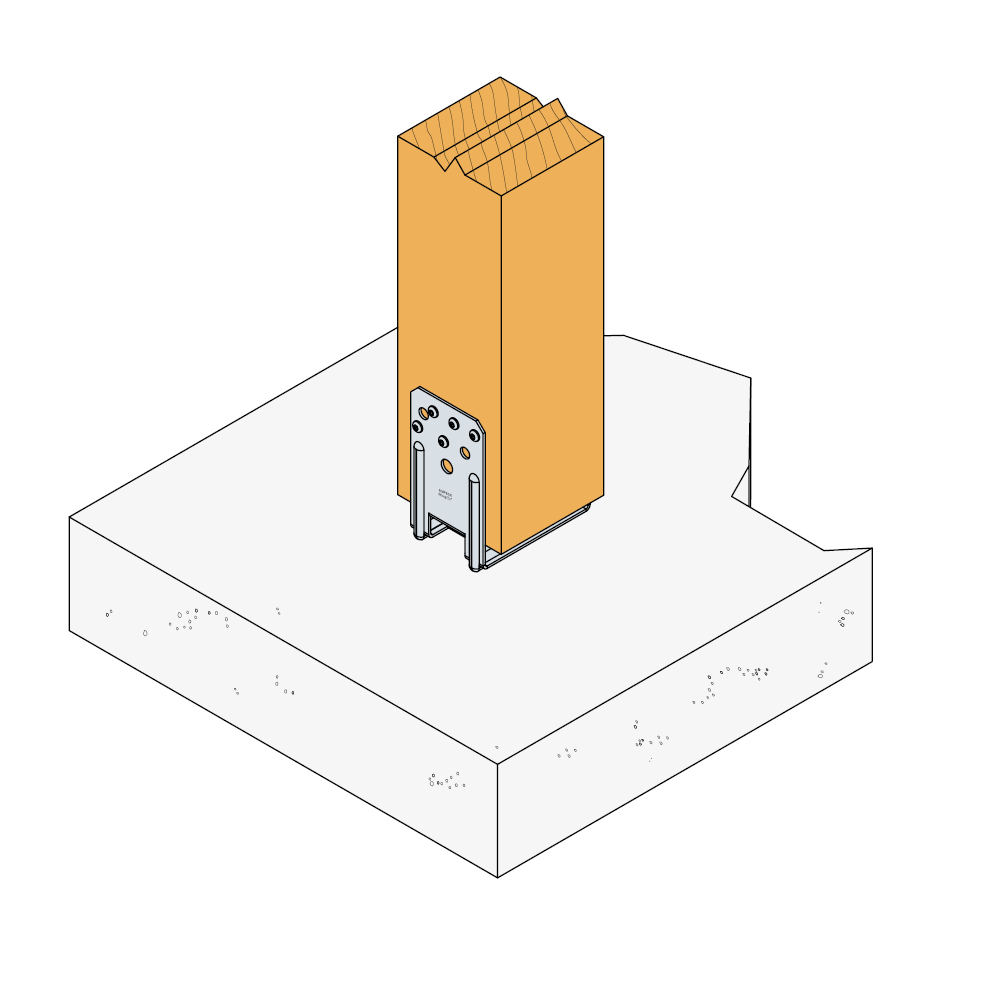

Držák PU bude umístěn přímo na zem a upevněn pomocí kotevních šroubů, distanční část je přímo v patce.

Označení CE

ETA

Servisní třída 3

Exteriér
EPD

Žárově pozinkovaná ocel
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S 235 JR dle norem DIN EN 10025
Ochrana proti korozi:
Tloušťka vrstvy pozinkvání asi 55 mikronů v souladu s DIN EN 1461
Vorteile

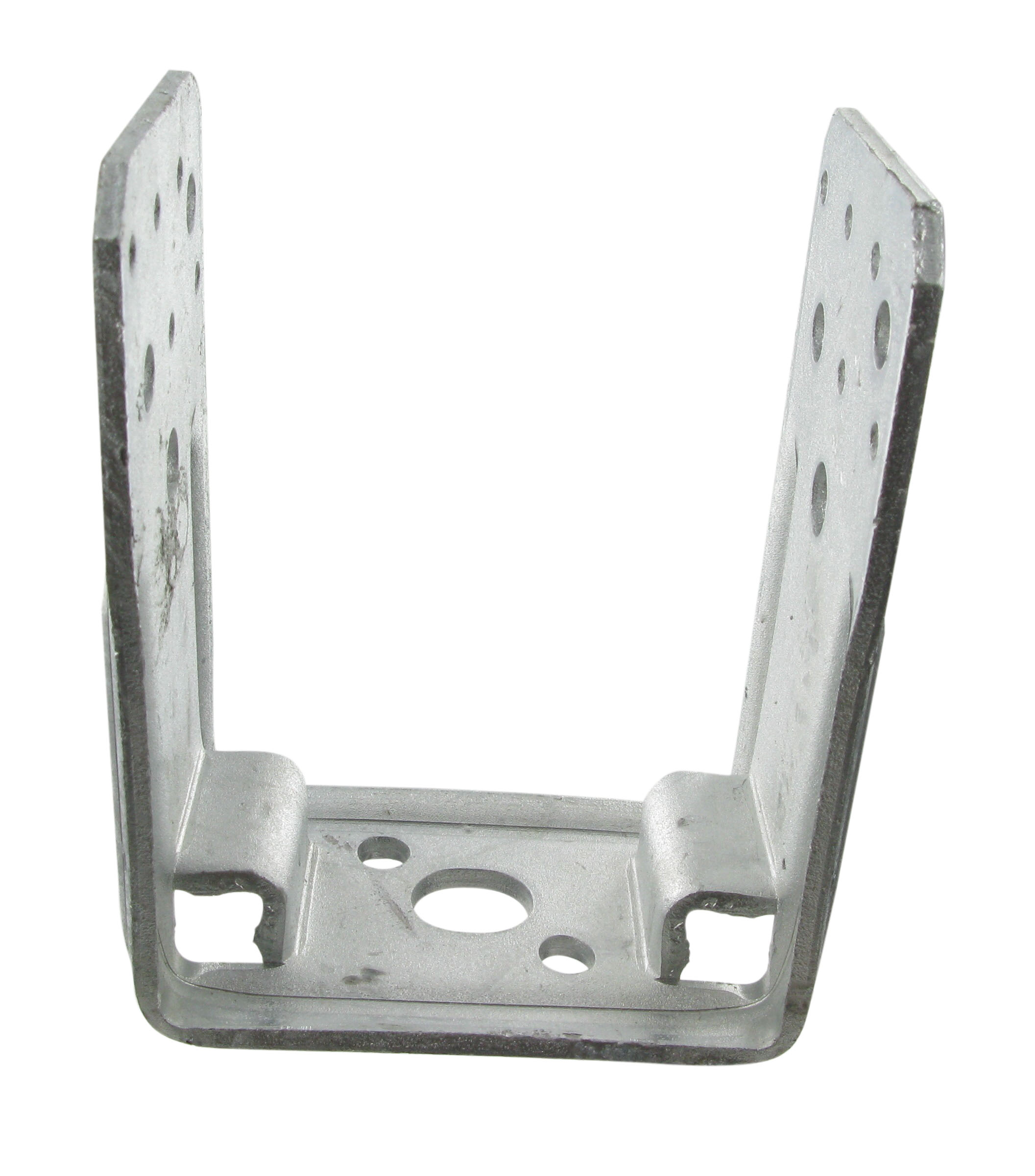

- Sloupky PU se skládají z profilu ve tvaru písmene U, výztuží a 2 nosných ploch pro nohy.
Aplikace
Anwendbare Materialien
Beton, dřevo, výrobky ze dřeva
Anwendungsbereich
- Vhodné pro spoje dřevo-dřevo ,nebo pro jiné materiály na bázi dřeva.
- Používají se mimo jiné pro spojování křížících se trámů u menších dřevěných konstrukcí
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| rozměry výrobku[mm] | Top plate otvory | Bottom plate otvory | ostatní | ||||||||
| A[mm] | B[mm] | C[mm] | F[mm] | t[mm] | kulatý | kulatý | oválný | množství v krabici | hmotnost[kg] | ||
| Ø[mm] | Bolts[mm] | množství | Ø17x20 | ||||||||
| PU70-B | 71 | 70 | 131 | 24 | 4 | 10 | 4 | - | 1 | 20 | 0.69 |
| PU80-B | 81 | 70 | 126 | 24 | 4 | 10 | 4 | - | 1 | 20 | 0.69 |
| PU90-B | 91 | 70 | 131 | 24 | 4 | 10 | 4 | 2 | 1 | 20 | 0.73 |
| PU100-B | 101 | 70 | 126 | 24 | 4 | 10 | 4 | 2 | 1 | 20 | 0.73 |
| PU120-B | 121 | 70 | 116 | 24 | 4 | 10 | 4 | 2 | 1 | 20 | 0.73 |
| PU140-B | 141 | 70 | 106 | 24 | 4 | 10 | 4 | 2 | 1 | 20 | 0.73 |
Kapacita při plném zahřebíkování
| Reference | patka sloupku únosnost | |||||
|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | ||||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | |||||
| On post | On beton | R₁,ₖ | R₂,ₖ | |||
| množství | typ | množství | typ | |||
| PU70-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 14.1/kmod) |
| PU80-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 11.7/kmod) |
| PU90-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 10.0/kmod) |
| PU100-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 8.76/kmod) |
| PU120-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 6.99/kmod) |
| PU140-B | n | CNA4,0x l | 1.0 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 5.82/kmod) |
Rlat.k = the lateral capacities of uses CNA nails
