AKRX3

Úhelník

Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech. AKR a AKR-L se liší v otvorech pro šroub.

AKR úhelník je 3 mm silný a jeho hrany jsou vyztuženy žebrem

Označení CE
Označení CE
ETA
ETA
Elektroizolační ocel 20 µm
Elektroizolační ocel 20 µm
Uvnitř
Uvnitř
EPD
EPD
Servisní třída 2
Servisní třída 2

Podrobnosti produktu

Obrázky

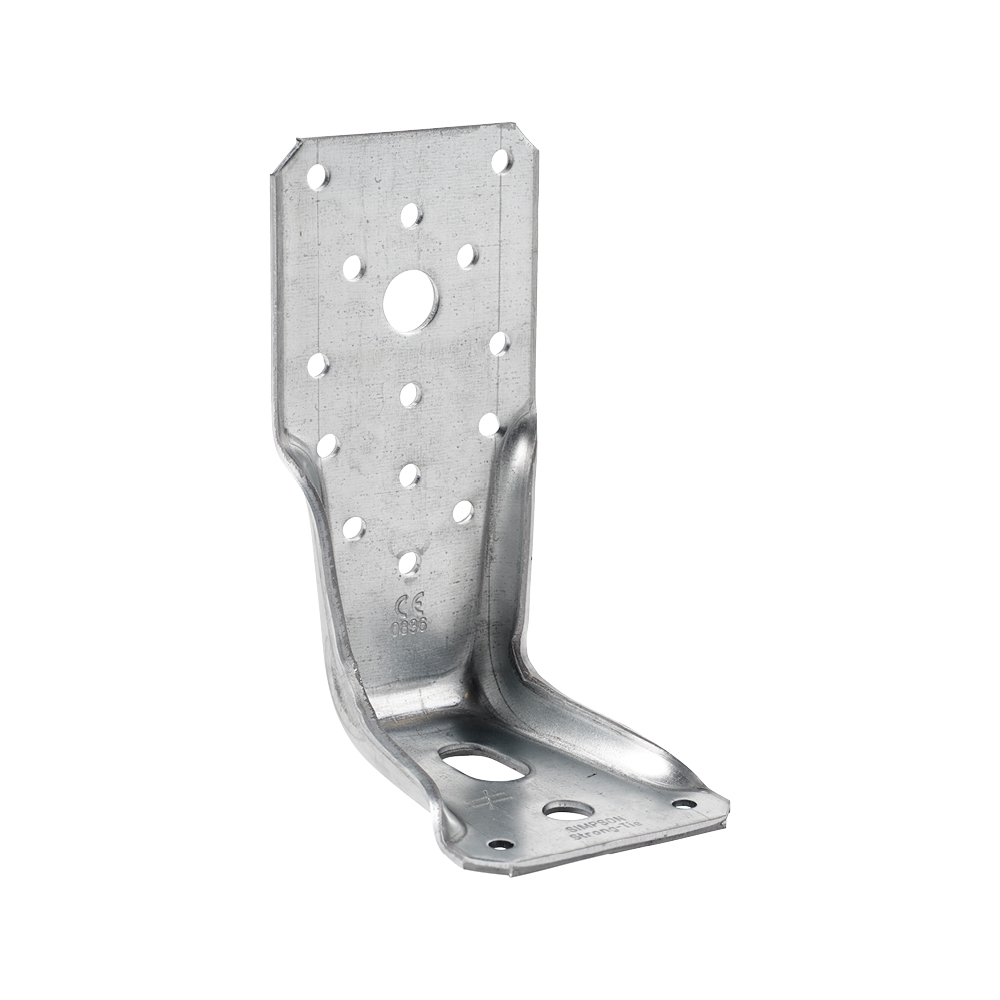

Reinforced bracket AKR95X3L
Fastening beams to concrete
Fastening with SDS screws

Vlastnosti

Materiál

Kvalita oceli:

  • S 250 GD +Z 275 dle norem DIN EN 10346

Ochrana proti korozi:

  • 275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Mnohé využití od nosníky až po sloupy, lze použít částečné nebo plné zahřebíkovaní

Aplikace

Anwendbare Materialien

  • Beton, ocel, dřevo.
  • Mohou být použity i ve venkovním prostředí.

Anwendungsbereich

  • Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Referencekonektor rozměry
ostatnírozměry výrobku[mm]nosníkpříruba B
množství v krabicihmotnost[kg]A[mm]B[mm]C[mm]Tloušťka[mm]kulatýkulatýoválný
Ø5Ø13.5[mm]Ø5[mm]Ø11[mm]Ø13.5[mm]Ø13.5x25[mm]
AKR95X325.00.2495856539-211-
AKR95X3L25.00.2495856539-21-1
AKR135X325.00.313585653141211-
AKR135X3L25.00.31358565314121-1
AKR165X325.00.3716585653151211-
AKR165X3L25.00.371658565315121-1
AKR205X325.00.4320585653202211-
AKR205X3L25.00.432058565320221-1
AKR245X325.00.4924585653222211-
AKR245X3L25.00.492458565322221-1
AKR285X325.00.5628585653263211-
AKR285X3L25.00.52858565326321-1

Nachstehend finden Sie Lastangaben zu den Naglebildern: Vollausnagelung, Teilausnagelung und Stützenanschluss. Weitere Anschlussmöglichkeiten finden Sie in der zugehörigen ETA.

Tragfähigkeiten - Vollausnagelung

Rozměry

ReferenceHoldowns únosnost
výrobek capacities - hřebík pattern 1
počet of FastenersCharacteristic capacities- 2 brackets per connection[kN]
nosníkpříruba BR₁,ₖR2/3,kR4/5,k
množstvítypmnožstvítypCNA4.0x50CNA4.0x60CNA4.0x50CNA4.0x60CNA4.0x40/50/60
AKR95X38.0CNA*1.0Ø12*min (22.64 ; 25.04/kmod + 17.6)min (26.48 ; 25.04/kmod + 22)6.26.915.75 / kmod
AKR95X3L8.0CNA*1.0Ø12**min (17.4 ; 25.04/kmod + 11.89)min (20.89 ; 25.04/kmod + 14.87)5.66.4-
AKR135X313.0CNA*1.0Ø12**min (40.69 ; 25.4/kmod + 11.58)min (46.92 ; 25.04/kmod + 14.48)10.111.215.75 / kmod
AKR135X3L13.0CNA*1.0Ø12**min (32.34 ; 25.4/kmod + 7.83)min (38.36 ; 25.04/kmod + 9.78)9.110.4-
AKR165X3---------
AKR165X3L---------
AKR205X314.0CNA*1.0Ø12**min (42.86 ; 25.04/kmod + 11.58)min (49.6 ; 25.04/kmod + 14.48)10.111.815.75 / kmod
AKR205X3L14.0CNA*1.0Ø12**min (33.78 ; 25.04/kmod + 7.82)min (40.2 ; 25.04/kmod + 9.78)89.6-
AKR245X3---------
AKR245X3L---------
AKR285X325.0CNA*1.0Ø12**min (58.98 ; 25.04/kmod + 11.58)min (70.31 ; 25.04/kmod + 14.48)11.614.115.75 / kmod
AKR285X3L25.0CNA*1.0Ø12**min (43.42 ; 25.04/kmod + 7.83)min (52.87 ; 25.04/kmod + 9.78)8.710.7-

*)   Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Tragfähigkeiten - Teilausnagelung

ReferenceHoldowns únosnost
výrobek capacities - hřebík pattern 3
počet of FastenersCharacteristic capacities- 2 brackets per connection[kN]
nosníkpříruba BR₁,ₖR2/3,kR4/5,k
množstvítypmnožstvítypCNA4.0x50CNA4.0x60CNA4.0x50CNA4.0x60CNA4.0x40/50/60
AKR95X35CNA*1.0Ø12**min (13.34 ; 25.04/kmod + 16.82)min (15.72 ; 25.04/kmod + 21.04)44.515.75 / kmod
AKR95X3L5CNA*1.0Ø12**min (10.1 ; 25.04/kmod + 11.36)min (12.18 ; 25.04/kmod + 14.22)3.64.1-
AKR135X39CNA*1.0Ø12**min (27.21 ; 25.04/kmod + 11.58)min (31.54 ; 25.04/kmod + 11.58)7.58.415.75 / kmod
AKR135X3L9CNA*1.0Ø12**min (21.35 ; 25.04/kmod + 7.83)min (25.45 ; 25.04/kmod + 9.78)6.67.6-
AKR165X311CNA*1.0Ø12**min (37.14 ; 25.04/kmod + 11.58)min (42.32 ; 25.04/kmod + 14.48)910.415.75 / kmod
AKR165X3L11CNA*1.0Ø12**min (30.5 ; 25.04/kmod + 7.82)min (35.76 ; 25.04/kmod + 9.78)7.58.8-
AKR205X38CNA*1.0Ø12**min (22.08 ; 25.04/kmod + 2.14)min (25.9 ; 25.04/kmod + 2.68)7815.75 / kmod
AKR205X3L8CNA*1.0Ø12**min (16.84 ; 25.04/kmod + 1.44)min (20.28 ; 25.04/kmod + 1.82)5.96.9-
AKR245X39CNA*1.0Ø12**min (18.7 ; 25.04/kmod + 4.18)min (22.54 ; 25.04/kmod + 5.22)7.48.815.75 / kmod
AKR245X3L9CNA*1.0Ø12**min (13.5 ; 25.04/kmod + 2.82)min (16.54 ; 25.04/kmod + 3.52)5.97.1-
AKR285X314CNA*1.0Ø12**min (36.23 ; 25.04/kmod + 5.24)min (42.8 ; 25.04/kmod + 6.55)7.38.815.75 / kmod
AKR285X3L14CNA*1.0Ø12**min (27.2 ; 25.04/kmod + 3.54)min (32.91 ; 25.04/kmod + 4.43)5.56.7-

*)   Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Tragfähigkeiten - Stützenanschluss

ReferenceHoldowns únosnost
výrobek capacities - hřebík pattern 2
počet of FastenersCharacteristic capacities- 2 brackets per connection[kN]
nosníkpříruba BR₁,ₖR2/3,kR4/5,k
množstvítypmnožstvítypCNA4.0x50CNA4.0x60CNA4.0x50CNA4.0x60CNA4.0x40/50/60
AKR95X35.0CNA*1.0Ø12**min (14.78 ; 25.04/kmod + 7.97)min (17.19 ; 25.04/kmod + 9.96)4.4515.75 / kmod
AKR95X3L5.0CNA*1.0Ø12**min (11.52 ; 25.04/kmod + 5.38)min (13.76 ; 25.04/kmod + 6.73)3.94.5-
AKR135X38.0CNA*1.0Ø12**min (26.13 ; 25.04/kmod + 5.24)min (29.94 ; 25.04/kmod + 6.55)77.915.75 / kmod
AKR135X3L8.0CNA*1.0Ø12**min (21.13 ; 25.04/kmod + 3.54)min (24.91 ; 25.04/kmod + 4.43)6.27.1-
AKR165X3---------
AKR165X3L---------
AKR205X38.0CNA*1.0Ø12**min (18.64 ; 25.04/kmod + 5.24)min (22.24 ; 25.04/kmod + 6.56)6.27.215.75 / kmod
AKR205X3L8.0CNA*1.0Ø12**min (13.7 ; 25.04/kmod + 3.54)min (16.68 ; 25.04/kmod + 4.42)55.9-
AKR245X3---------
AKR245X3L---------
AKR285X322.0CNA*1.0Ø12**min (54.19 ; 25.04/kmod + 5.24)min (64.34 ; 25.04/kmod + 6.55)7.69.315.75 / kmod
AKR285X3L22.0CNA*1.0Ø12**min (40.23 ; 25.04/kmod + 3.54)min (48.85 ; 25.04/kmod + 4.43)5.66.9-

*)   Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung k_ax k_lat
F1      Bolzen 1 u. 2 0,5 0
F2/3   Bolzen 1 u. 2  0,2 0,5
F4/5   Bolzen 1   aus F*1,d 1 0
F4/5   Bolzen 2 0,5 1


Für Lastrichtung F4/5 gilt: Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden.

F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}

 Kombinierte Beanspruchung:

\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right ) \le 1

Instalace

Instalace

.

  • konektor LSSU  lze upravit na místě v požadovaném úhlu.
  • na šikmé spoje
  • úhel +/- 45 °

Befestigung

  • Připevnit hřebíky CNA4,0xl nebo šrouby CSA5,0xl.Pro montáž do betonu kotevní šroub M12

Certifikace

Prohlášení o vlastnostech (DoP)

product.doc.history.none

Evropské technické posouzení (ETA)

product.doc.history.none

Environmental Product Declarations (EPD)

Knihovna CAD a BIM

2D
3D
3D Simplified

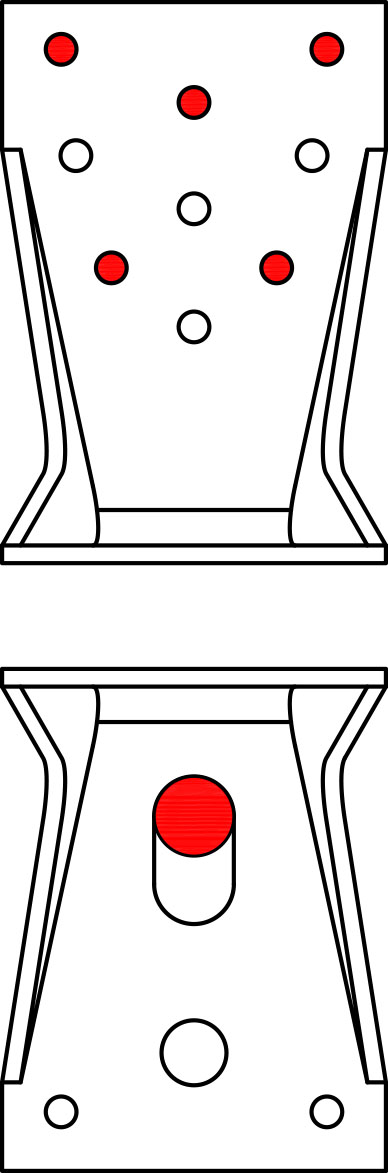

Nailing Pattern
