Spojovací prvky

Úhelníky

ABR

Úhelník (9015 100)

Vhodné pro spoje , kde je velké zatížení, úhelník je opatřen žebry.

Technický list

Označení CE

ETA

Pozinkovaná ocel Z275

Servisní třída 2

Uvnitř

EPD

K dispozici v Connector Selectoru

ABR100 main image

Podrobnosti produktu

Obrázky

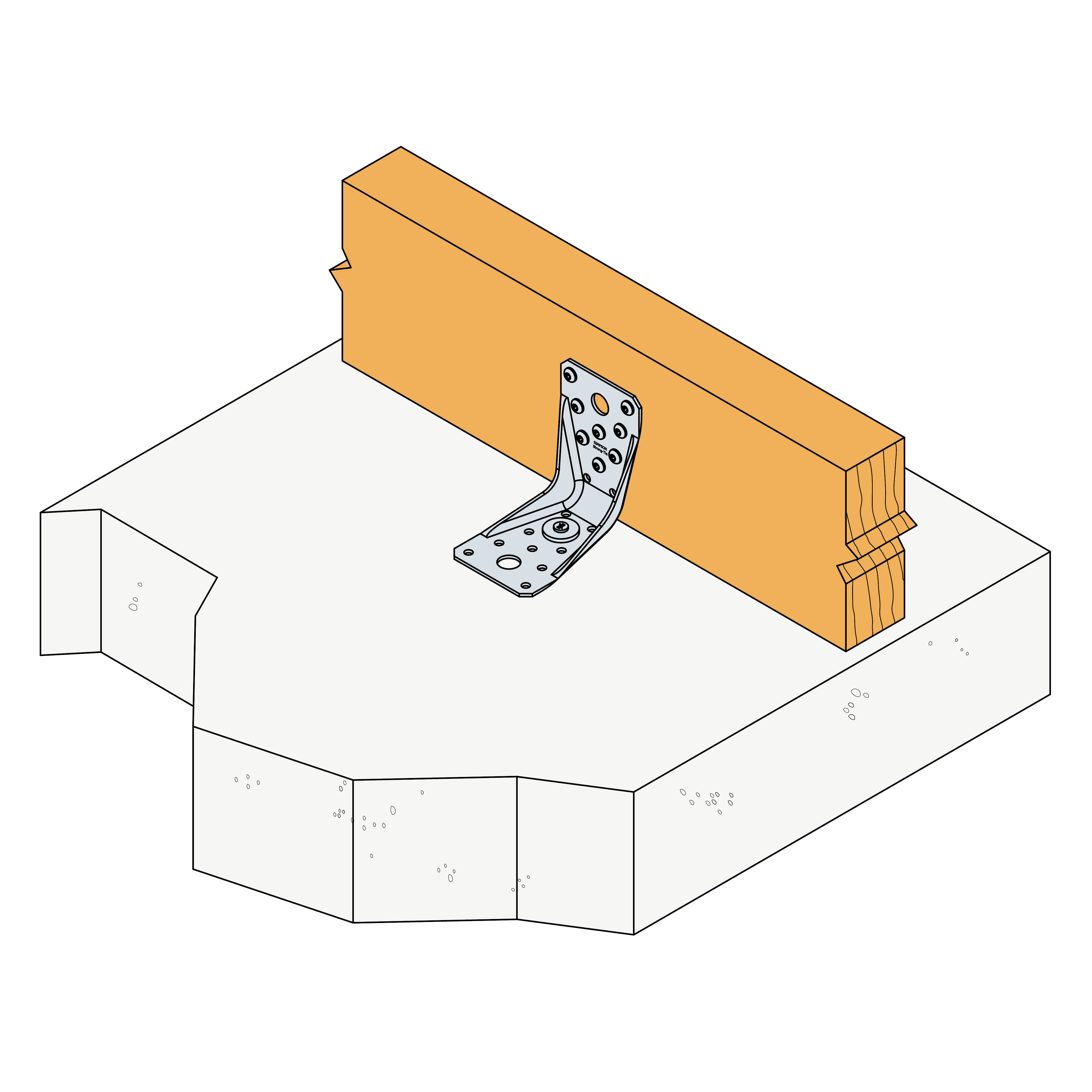

ABR9015 inst..jpg

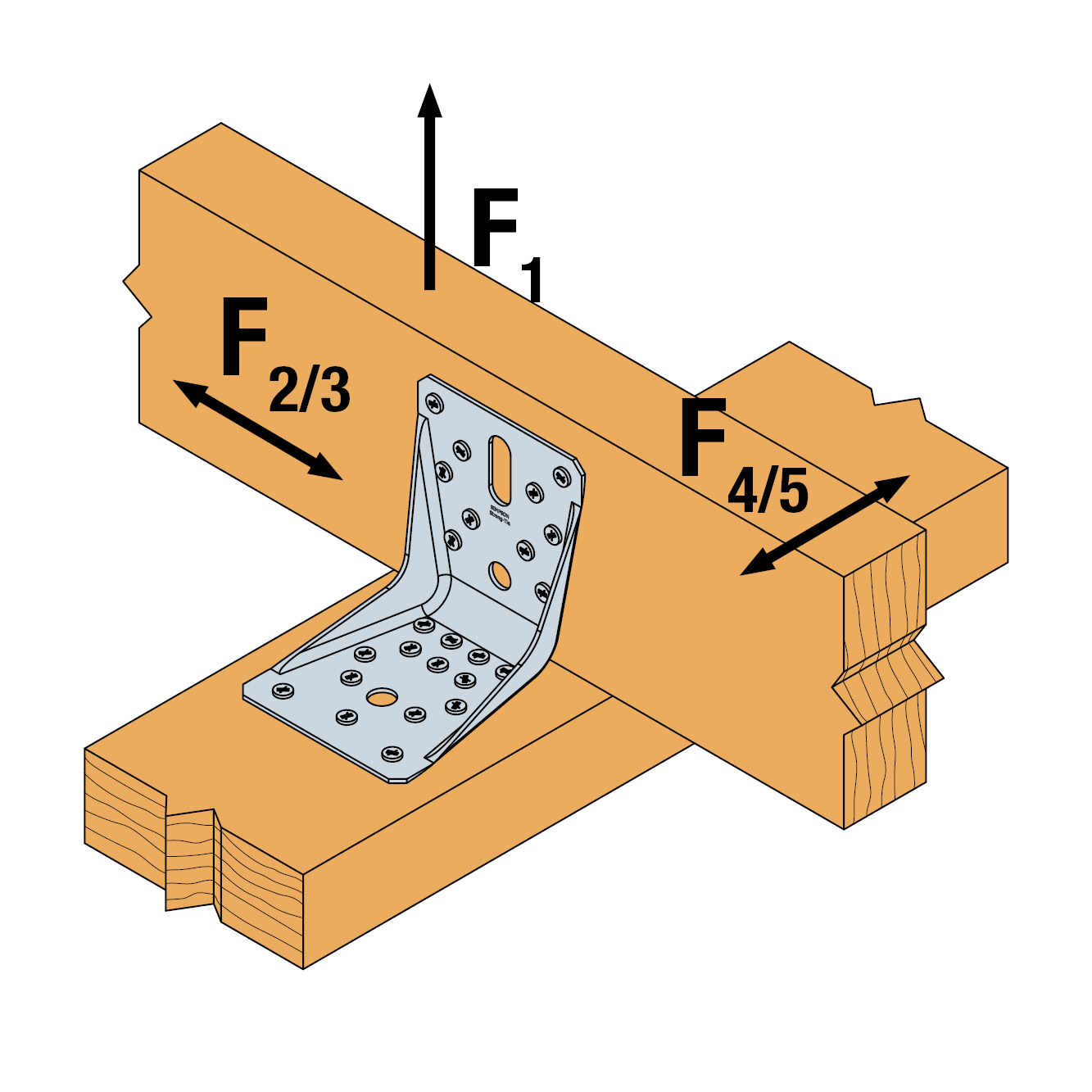

ABR100 F-loads

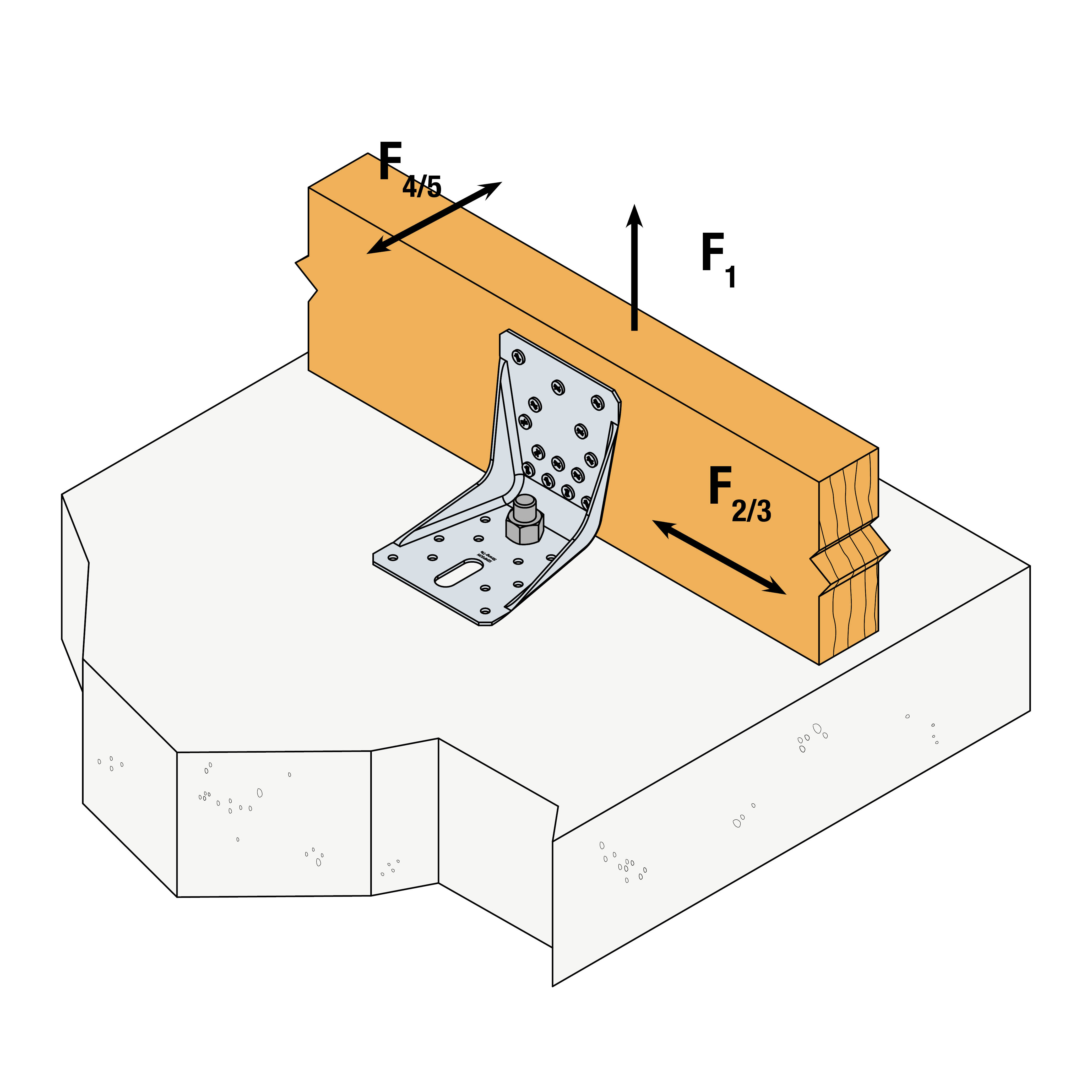

ABR100 concrete inst..jpg

ABR100 beam beam montage.jpg

Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

Vysoká tuhost díky výstupkům na obou stranách
vysoké hodnoty zatížení
optimalizovaný počet otvorů pro instalaci
ABR100-průměr12mm pro M10-spojení 1 šroubem do betonu je možné
ABR9015-průměr 13 mm, menší hmotnost, lepší manipulace na skladě

Aplikace

Anwendbare Materialien

Dřevo, beton ,ocel

Anwendungsbereich

pro upevnění do dřeva a betonu

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty

Rozměry a typické hodnoty

Reference	Rozměry konektoru
	Other		Rozměry a typické hodnoty[mm]				Příruba A[mm]				Hlava[mm]
	Qty per Box	Hmotnost[kg]	A[mm]	B[mm]	C[mm]	Tloušťka[mm]	Round			Obround	Round
	Qty per Box	Hmotnost[kg]	A[mm]	B[mm]	C[mm]	Tloušťka[mm]	Ø[mm]	Ø12	n	Ø12x32	n[mm]	Ø12	n[mm]
ABR9015	50.0	0.11	89	89	60	1.5	10	-	1	-	10	-	1
ABR100	50.0	0.26	103	103	90	2	10	1	-	1	14	1	-

Hodnoty pro spoj dřevo a dřevo, dvě napojení

Rozměry

Hodnoty pro spoj dřevo a dřevo, dvě napojení

Hodnoty pro spoj dřevo a dřevo, dvě napojení

Reference	Angle bracket capacity
	Charakteristické kapacity - Dřevo na dřevo - úplné upevnění hřeby
	Upevňovací prvky		Charakteristická nosnost C24 - 2 úhlové spojky na každé připojení[kN]
	Příruba A	Hlava	R₁,ₖ			R2,k = R3,k			R4,k = R5,k(1)
	Množství	Množství	mit CNA4,0x50	mit CNA4,0x60	CSA5.0x40	mit CNA4,0x50	mit CNA4,0x60	CSA5.0x40	mit CNA4,0x50	mit CNA4,0x60	CSA5.0x40
ABR9015	8.0	10.0	5.4	6.6	13.2	8	9.6	10.5	-	-	5 /kmod^0,4
ABR100	10.0	14.0	15.7	19.7	min (26,7/kmod^0,2 ; 27 /kmod)	14.2	16.7	20.3	5.1	5.1	5.1

1) Hodnoty pro b= 80 mm a e=120 mm

Hodnoty pro spoj dřevo a beton, dvě napojení

Rozměry

Hodnoty pro spoj dřevo a beton, dvě napojení

Hodnoty pro spoj dřevo a beton, dvě napojení

Reference	Angle bracket capacity
	Nosnosti - paždík na podpěru / 1 úhelník na každý spo
	Upevňovací prvky				Charakteristická nosnost - dřevo C24 - 1 úhlová spojka na každé připojení[kN]
	Příruba A		Hlava		R₁,ₖ		R2,k = R3,k			R4,k = R5,k
	Množství	Typ	Množství	Typ	CNA4,0x35	mit CNA4,0x40	CNA4,0x35	mit CNA4,0x40	mit CNA4,0x50	CNA4,0x35	mit CNA4,0x40
ABR100	1.0	Ø10	10.0	CNA*	min (17,1; 21,6 /kmod)	min (20,6; 21,6 /kmod)	7.2	8.7	10.9	8.6	10.4

* Ocelové kotvy např. WA, BOAX II nebo ekvivalentní, jsou počítány samostatně

Konkrétně

Musí platit následující:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Instalace

Instalace

Befestigung

Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.

ABR9015 inst..jpg

ABR100 beam beam montage.jpg

ABR9015 inst..jpg

ABR100 beam concrete montage.jpg

Technické poznámky

ABR loads direction 1.jpg

ABR loads direction 1.jpg

ABR loads direction 2.jpg

ABR loads direction 2.jpg

ABR loads direction 3.jpg

ABR loads direction 3.jpg

Kraftretninger 1 ABR9015 100.jpg

Kraftretninger 1 ABR9015 100.jpg

Kraftretninger 2 ABR9015 100.jpg

Kraftretninger 2 ABR9015 100.jpg

Kraftretninger 3 ABR9015 100.gif

Kraftretninger 3 ABR9015 100.gif

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0106-11-s-2.pdf

product.doc.history.show

2021-04-09

cz-dop-e06-0106-10.pdf

2020-02-05

cz-dop-e06-0106-issue-9.pdf

2019-06-25

cz-dop-e06-0106-issue-8.pdf

2018-12-20

cz-dop-e06-0106-issue-7.pdf

2017-06-12

cz-dop-e06-0106-issue-6.pdf

2014-09-03

cz-dop-e06-0106-issue-4.pdf

2014-08-25

cz-dop-e06-0106-issue-3.pdf

2013-05-28

cz-dop-e06-0106-issue-2.pdf

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf

product.doc.history.show

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
