CSA

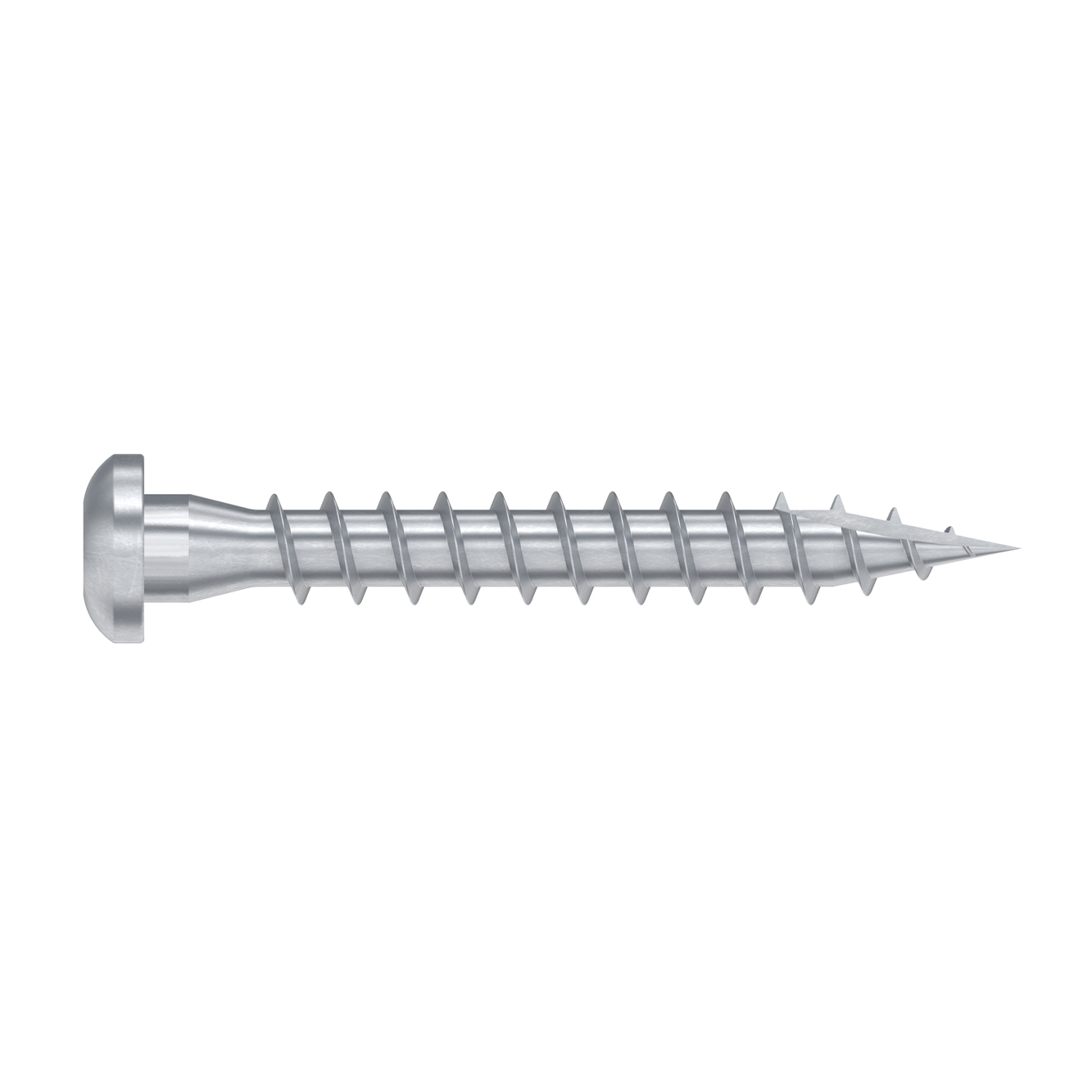

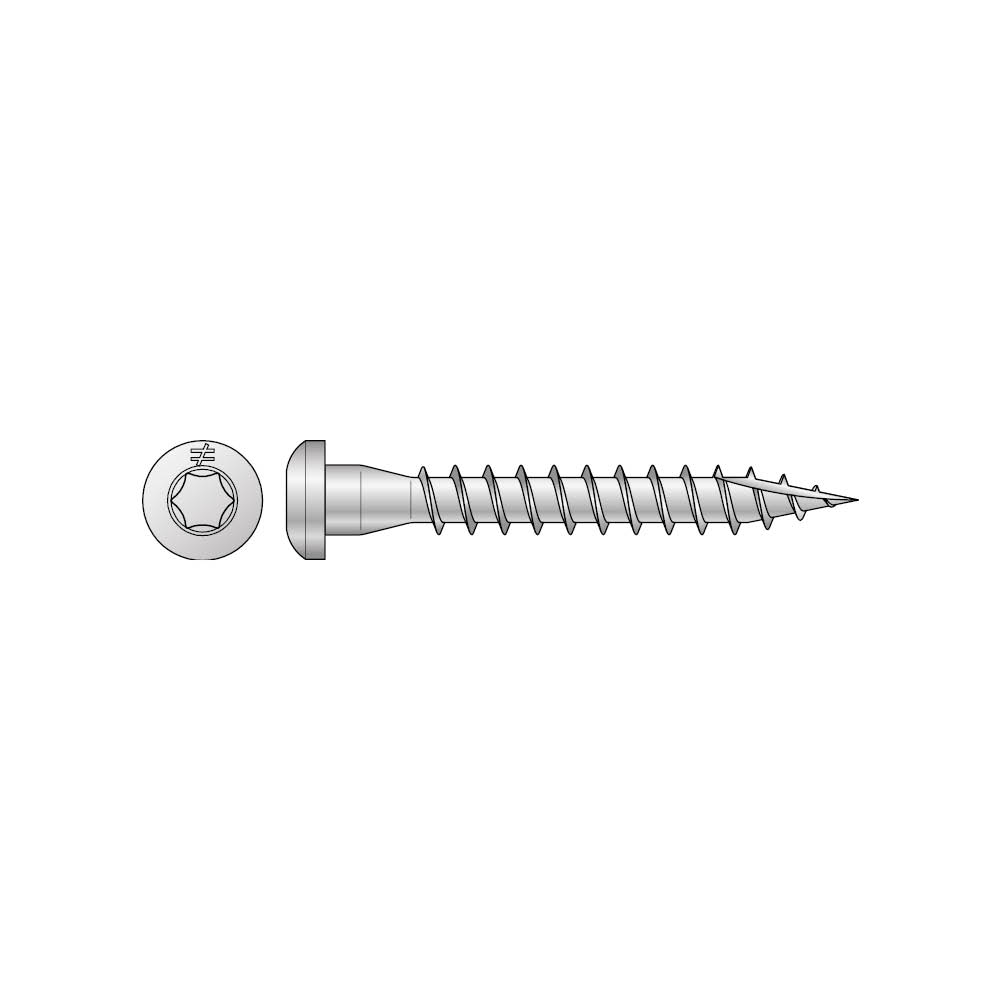

CSA šrouby

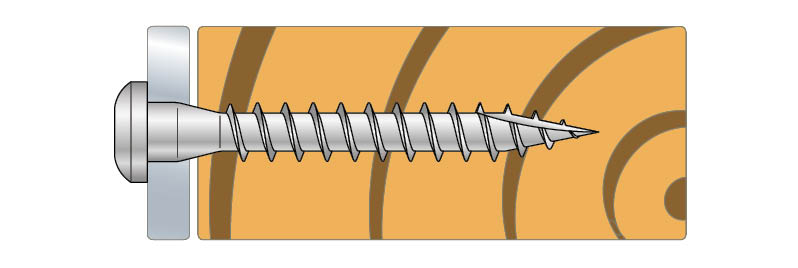

CSA šroub byl speciálně vyvinut pro spojení ocel-to-dřevo

Označení CE
ETA
Servisní třída 2
Uvnitř
Acier électrozingué 12µm
Solid Wood

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

  • C18D
    Ochrana proti korozi: Pozinkovaná Fe / Zn12C, s tloušťkou vrstvy >12 mikronů

Vorteile

  • Šrouby mají zvláštní řezání závitů - takže není nutné vrtání.
  • Hodnoty odporu se řídí ETA nebo EN.
  • Pro okrajové vzdálenosti a vzdálenosti k sobě vykazují stejné hodnoty jako pro CNA4,0xℓ hřebíky

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

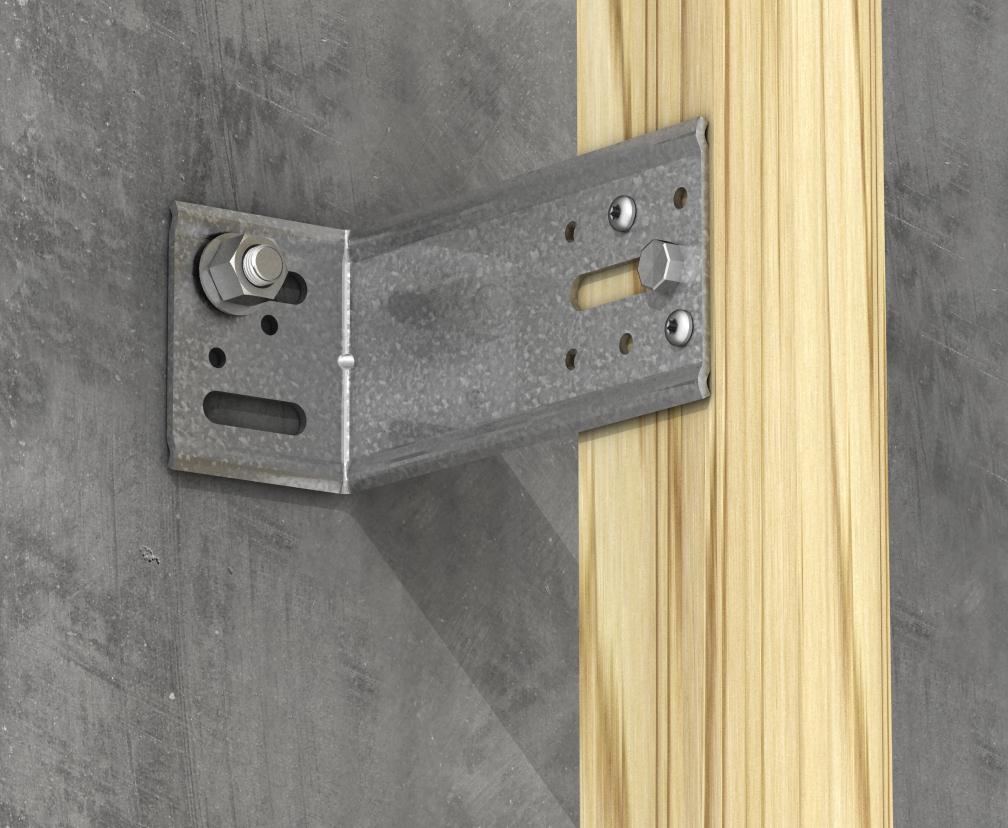

  • Spojovací prostředky pro stropní závěsy, nosníky, úhelníky, vaznice krokve, atd. a pro všeobecné uchycení dřeva

Technické údaje

Rozměry

Product Dimensions

Art. nr. Rozměry upevnění [mm]
l d
CSA4.0X30303.95
CSA5.0X25254.85
CSA5.0X35354.85
CSA5.0X40404.85
CSA5.0X50504.85
CSA5.0X80804.85

Capacities are given for 2mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and / or timber grades, please refer to ETA-04/0013.

Performance values based upon timber density of 350 kg/m3

Characteristic Capacities

Art. nr. Characteristic Capacities [kN]
Rax,k Rlat,k
CSA4.0X301.281.36
CSA5.0X251.381.49
CSA5.0X352.111.99
CSA5.0X402.472.25
CSA5.0X503.22.63
CSA5.0X805.383.5

Characteristic Capacities - used in Timber C24, for other material please refer to ETA-04/0013

Rax = axial withdrawal capacity

Rlat = lateral capacity

Certifikace

Evropské technické posouzení (ETA)

Knihovna CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
