GSI 4

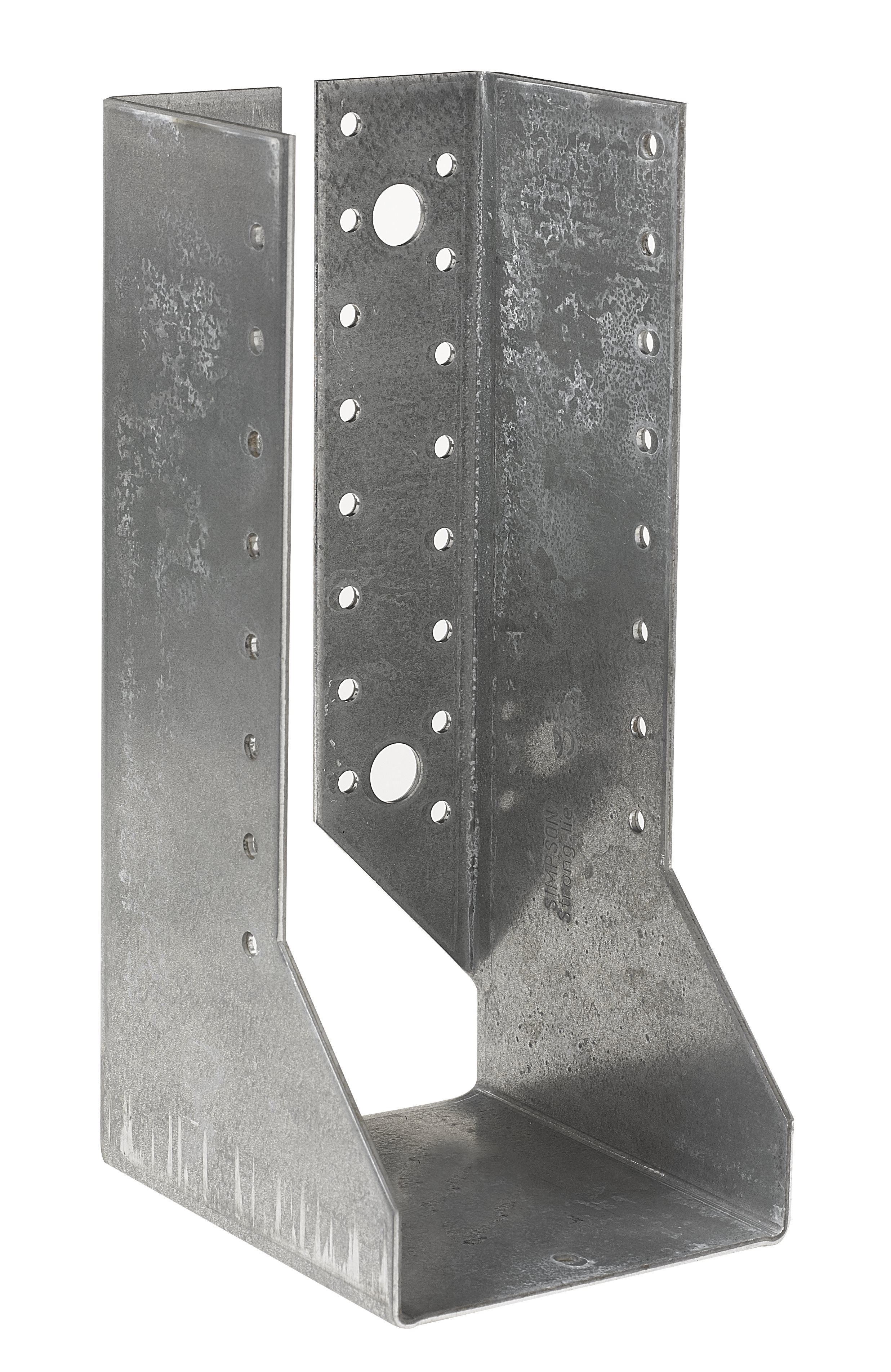

Large joist hangers with internal flange

The large joist hangers can be used in several situation. They allow connection without any specific work on the timber.

Technický list

Označení CE

ETA

Servisní třída 2

Požární

Elektroizolační ocel 20 µm

Podrobnosti produktu

Obrázky

Clouage partiel sur bois.

Clouage total sur bois.

Vlastnosti

Materiál

Galvanized Steel S250GD + Z275 according to EN 10346
Thickness 4 mm

Vorteile

Easy and quick installation
30min fire resistance
Choice of widths according to the ranges indicated

Aplikace

Support

Header Member: Solid timber, Composite timber, Glulam.
Joist: Solid timber, Composite timber, Glulam.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr.	Rozměry vedlejšího nosníku [mm]			Rozměry a typické hodnoty [mm]						Otvory hlavy		Otvory trámu
	Šířka	Výška [mm]		A	B	C	D	F	t	Ø5	Ø13	Ø5
	Šířka	Výška [mm]	Max.	A	B	C	D	F	t	Ø5	Ø13	Ø5
GSI380/100/4	100	150	210	100	140	110	45.5	118	4	16	4	8
GSI440/100/4	100	180	255	100	170	110	45.5	118	4	22	4	12
GSI500/100/4	100	210	300	100	200	110	45.5	118	4	28	4	14
GSI540/100/4	100	230	330	100	220	110	45.5	118	4	32	4	16
GSI600/100/4	100	260	375	100	250	110	45.5	118	4	38	4	20
GSI660/100/4	100	290	420	100	280	110	45.5	118	4	44	6	22
GSI720/100/4	100	320	465	100	310	110	45.5	118	4	50	6	26
GSI780/100/4	100	350	510	100	340	110	45.5	118	4	56	6	28
GSI840/100/4	100	380	555	100	370	110	45.5	118	4	62	6	32
GSI900/100/4	100	410	600	100	400	110	45.5	118	4	68	6	38
GSI960/100/4	100	440	645	100	430	110	45.5	118	4	74	6	38
GSI1020/100/4	100	470	690	100	460	110	45.5	118	4	80	6	40
GSI540/120/4	120	220	315	120	210	110	45.5	118	4	32	4	16
GSI600/120/4	120	250	360	120	240	110	45.5	118	4	38	4	20
GSI660/120/4	120	280	405	120	270	110	45.5	118	4	44	6	22
GSI720/120/4	120	310	450	120	300	110	45.5	118	4	50	6	26
GSI780/120/4	120	340	495	120	330	110	45.5	118	4	56	6	28
GSI840/120/4	120	370	540	120	360	110	45.5	118	4	62	6	32
GSI900/120/4	120	400	585	120	390	110	45.5	118	4	68	6	38
GSI960/120/4	120	430	630	120	420	110	45.5	118	4	74	6	38
GSI1020/120/4	120	460	675	120	450	110	45.5	118	4	80	6	40
GSI500/140/4	140	190	270	140	180	110	45.5	118	4	28	2	14
GSI540/140/4	140	210	300	140	200	110	45.5	118	4	32	4	16
GSI600/140/4	140	240	345	140	230	110	45.5	118	4	38	4	20
GSI660/140/4	140	270	390	140	260	110	45.5	118	4	44	6	22
GSI720/140/4	140	300	435	140	290	110	45.5	118	4	50	6	26
GSI780/140/4	140	330	480	140	320	110	45.5	118	4	56	6	28
GSI840/140/4	140	360	525	140	350	110	45.5	118	4	62	6	32
GSI900/140/4	140	390	570	140	380	110	45.5	118	4	68	6	38
GSI960/140/4	140	420	615	140	410	110	45.5	118	4	74	6	38
GSI1020/140/4	140	450	660	140	440	110	45.5	118	4	80	6	40
GSI500/160/4	160	180	255	160	170	110	45.5	118	4	28	2	14
GSI540/160/4	160	200	285	160	190	110	45.5	118	4	32	4	16
GSI600/160/4	160	230	330	160	220	110	45.5	118	4	38	4	20
GSI660/160/4	160	260	375	160	250	110	45.5	118	4	44	6	22
GSI720/160/4	160	290	420	160	280	110	45.5	118	4	50	6	26
GSI780/160/4	160	320	465	160	310	110	45.5	118	4	56	6	28
GSI840/160/4	160	350	510	160	340	110	45.5	118	4	62	6	32
GSI900/160/4	160	380	555	160	370	110	45.5	118	4	68	6	38
GSI960/160/4	160	410	600	160	400	110	45.5	118	4	74	6	38
GSI1020/160/4	160	440	645	160	430	110	45.5	118	4	80	6	40
GSI500/180/4	180	170	240	180	160	110	45.5	118	4	28	2	14
GSI540/180/4	180	190	270	180	180	110	45.5	118	4	32	4	16
GSI600/180/4	180	220	315	180	210	110	45.5	118	4	38	4	20
GSI660/180/4	180	250	360	180	240	110	45.5	118	4	44	6	22
GSI720/180/4	180	280	405	180	270	110	45.5	118	4	50	6	26
GSI780/180/4	180	310	450	180	300	110	45.5	118	4	56	6	28
GSI840/180/4	180	340	495	180	330	110	45.5	118	4	62	6	32
GSI900/180/4	180	370	540	180	360	110	45.5	118	4	68	6	38
GSI960/180/4	180	400	585	180	390	110	45.5	118	4	74	6	38
GSI1020/180/4	180	430	630	180	420	110	45.5	118	4	80	6	40
GSI500/200/4	200	160	225	200	150	110	45.5	118	4	28	2	14
GSI540/200/4	200	180	255	200	170	110	45.5	118	4	32	4	16
GSI600/200/4	200	210	300	200	200	110	45.5	118	4	38	4	20
GSI660/200/4	200	240	345	200	230	110	45.5	118	4	44	6	22
GSI720/200/4	200	270	390	200	260	110	45.5	118	4	50	6	26
GSI780/200/4	200	300	435	200	290	110	45.5	118	4	56	6	28
GSI840/200/4	200	330	480	200	320	110	45.5	118	4	62	6	32
GSI900/200/4	200	360	525	200	350	110	45.5	118	4	68	6	38
GSI960/200/4	200	390	570	200	380	110	45.5	118	4	74	6	38
GSI1020/200/4	200	420	615	200	410	110	45.5	118	4	80	6	40

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování

Art. nr.	Charakteristické kapacity - Dřevo na dřevo - úplné upevnění hřeby
	Upevňovací prvky		Charakteristické kapacity - dřevo C24 [kN]
	Hlava	Trám	R_1.k	R_2.k	R_3.k	R_4.k	Fire resistance R_1,k
	Množství	Množství	CNA4,0x50	CNA4,0x50	CNA4,0x50	CNA4,0x50	CNA4.0x75
GSI380/100/4	16	8	15.4	6.9	6.6	7.8	1,0*
GSI440/100/4	22	12	22.3	11.9	9.6	11.8	2,5*
GSI500/100/4	28	14	30.5	18.1	10.7	13.7	3,5*
GSI540/100/4	32	16	35.9	22.7	11.8	15.7	4,7*
GSI600/100/4	38	20	43.9	30.5	14	19.6	7,3*
GSI660/100/4	44	22	47.9	39	14.6	21.6	8,6*
GSI720/100/4	50	26	55.8	46.1	16.3	25.5	11,4*
GSI780/100/4	56	28	59.8	49.6	16.6	27.4	12,8*
GSI840/100/4	62	32	67.8	56.7	17.9	31.4	15,4*
GSI900/100/4	68	36	75.8	63.8	19	33.3	18,0*
GSI960/100/4	74	38	79.8	67.4	19	37.2	19,3*
GSI1020/100/4	80	40	83.8	70.9	18.9	39.2	20,6*
GSI540/120/4	32	16	34	22.7	12.7	15.7	4,7*
GSI600/120/4	38	20	43.1	30.5	15.2	19.6	7,3*
GSI660/120/4	44	22	47.9	39	16	21.6	8,6*
GSI720/120/4	50	26	55.8	46.1	18	25.5	11,4*
GSI780/120/4	56	28	59.8	49.6	18.5	27.4	12,8*
GSI840/120/4	62	32	67.8	56.7	20.1	31.4	15,4*
GSI900/120/4	68	36	75.8	63.8	21.5	33.3	18,0*
GSI960/120/4	74	38	79.8	67.4	21.6	37.2	19,3*
GSI1020/120/4	80	40	83.8	70.9	21.6	39.2	20,6*
GSI500/140/4	22	12	24.1	11.9	10.5	11.8	2,5*
GSI540/140/4	26	14	29.5	15.9	12	11.8	3,5*
GSI600/140/4	32	18	38.2	22.7	15	15.7	5,9*
GSI660/140/4	38	20	43.9	30.5	16.1	19.6	7,3*
GSI720/140/4	44	24	51.9	39	18.6	23.5	10,0*
GSI780/140/4	50	26	55.8	46.1	19.3	25.5	11,4*
GSI840/140/4	56	30	63.8	53.2	21.4	29.4	14,1*
GSI900/140/4	62	32	67.8	56.7	21.8	31.4	15,4*
GSI960/140/4	68	34	71.8	60.3	22.2	33.3	16,8*
GSI1020/140/4	74	38	79.8	67.4	23.8	37.2	19,3*
GSI500/160/4	22	12	22.3	11.9	10.7	11.8	2,5*
GSI540/160/4	26	14	27.6	15.9	12.3	11.8	3,5*
GSI600/160/4	32	18	36.1	22.7	15.5	15.7	5,9*
GSI660/160/4	44	24	51.9	39	20.1	19.6	7,3*
GSI720/160/4	44	24	51.9	39	19.5	23.5	10,0*
GSI780/160/4	50	26	55.8	46.1	20.4	25.5	11,4*
GSI840/160/4	56	30	63.8	53.2	22.7	29.4	14,1*
GSI900/160/4	62	32	67.8	56.7	23.3	31.4	15,4*
GSI960/160/4	68	34	71.8	60.3	23.8	33.3	16,8*
GSI1020/160/4	74	38	79.8	67.4	25.6	37.2	19,3*
GSI500/180/4	22	12	20.3	11.9	10.9	11.8	2,5*
GSI540/180/4	26	14	25.4	15.9	12.6	11.8	3,5*
GSI600/180/4	32	18	33.8	22.7	15.9	15.7	5,9*
GSI660/180/4	44	24	51.9	39	20.7	19.6	7,3*
GSI720/180/4	44	24	51.9	39	20.1	23.5	10,0*
GSI780/180/4	50	26	55.8	46.1	21.2	25.5	11,4*
GSI840/180/4	56	30	63.8	53.2	23.7	29.4	14,1*
GSI900/180/4	62	32	67.8	56.7	24.5	31.4	15,4*
GSI960/180/4	68	34	71.8	60.3	25.1	33.3	16,8*
GSI1020/180/4	74	38	79.8	67.4	27.2	37.2	19,3*
GSI500/200/4	22	12	18.3	11.9	11.1	11.8	2,5*
GSI540/200/4	26	14	23.2	15.9	12.8	11.8	3,5*
GSI600/200/4	32	18	31.3	22.7	16.2	15.7	5,9*
GSI660/200/4	44	24	50.3	39	21.1	19.6	7,3*
GSI720/200/4	44	24	50.3	39	20.7	23.5	10,0*
GSI780/200/4	50	26	55.8	46.1	21.8	25.5	11,4*
GSI840/200/4	56	30	63.8	53.2	24.5	29.4	14,1*
GSI900/200/4	62	32	67.8	56.7	25.4	31.4	15,4*
GSI960/200/4	68	34	71.8	60.3	26.2	33.3	16,8*
GSI1020/200/4	74	38	79.8	67.4	28.5	37.2	19,3*

Nosnosti - dřevo na dřevo - dílčí hřebování

Art. nr.	Characteristic capacities - Timber to timber - Partial nailing
	Upevňovací prvky		Charakteristické kapacity - dřevo C24 [kN]
	Hlava	Trám	R_1.k	R_2.k	R_3.k	R_4.k
	Množství	Množství	CNA4,0x50	CNA4,0x50	CNA4,0x50	CNA4,0x50
GSI380/100/4	8	4	9.2	3.3	3.3	3.9
GSI440/100/4	12	6	13.3	6.7	4.8	5.9
GSI500/100/4	14	8	16.8	8.8	6.1	6.9
GSI540/100/4	16	8	19.9	11.1	5.9	7.8
GSI600/100/4	20	10	23.9	16.3	7	9.8
GSI660/100/4	22	12	27.9	19.2	8	10.8
GSI720/100/4	26	14	31.9	24.8	8.8	12.7
GSI780/100/4	28	14	31.9	24.8	8.3	13.7
GSI840/100/4	32	16	35.9	28.4	8.9	15.7
GSI900/100/4	34	18	39.9	31.9	9.5	16.7
GSI960/100/4	38	20	43.9	35.5	10	18.6
GSI1020/100/4	40	20	43.9	35.5	9.5	19.6
GSI540/120/4	16	8	19	11.1	6.3	7.8
GSI600/120/4	20	10	23.9	16.3	7.6	9.8
GSI660/120/4	22	12	27.9	19.2	8.7	10.8
GSI720/120/4	26	14	31.9	24.8	9.7	12.7
GSI780/120/4	28	14	31.9	24.8	9.2	13.7
GSI840/120/4	32	16	35.9	28.4	10	15.7
GSI900/120/4	34	18	39.9	31.9	10.7	16.7
GSI960/120/4	38	20	43.9	35.5	11.4	18.6
GSI1020/120/4	40	20	43.9	35.5	10.8	19.6
GSI500/140/4	12	6	14.3	6.7	5.2	5.9
GSI540/140/4	14	8	16.8	8.8	6.9	6.9
GSI600/140/4	18	10	21.8	13.6	8.3	8.8
GSI660/140/4	20	10	23.9	16.3	8	9.8
GSI720/140/4	24	12	27.9	21.3	9.3	11.8
GSI780/140/4	26	14	31.9	24.8	10.4	12.7
GSI840/140/4	30	16	35.9	28.4	11.4	14.7
GSI900/140/4	32	16	35.9	28.4	10.9	15.7
GSI960/140/4	34	18	39.9	31.9	11.8	16.7
GSI1020/140/4	38	20	43.9	35.5	12.5	18.6
GSI500/160/4	12	6	13.3	6.7	5.4	5.9
GSI540/160/4	14	8	15.8	8.8	7.1	6.9
GSI600/160/4	20	10	23.9	16.3	8.6	8.8
GSI660/160/4	20	10	23.9	16.3	8.4	9.8
GSI720/160/4	24	12	27.9	21.3	9.7	11.8
GSI780/160/4	26	14	31.9	24.8	11	12.7
GSI840/160/4	30	16	35.9	28.4	12.1	14.7
GSI900/160/4	32	16	35.9	28.4	11.7	15.7
GSI960/160/4	34	18	39.9	31.9	12.6	16.7
GSI1020/160/4	38	20	43.9	35.5	13.5	18.6
GSI500/180/4	12	6	12.2	6.7	5.5	5.9
GSI540/180/4	14	8	14.7	8.8	7.2	6.9
GSI600/180/4	20	10	23.9	16.3	8.8	8.8
GSI660/180/4	20	10	23.9	16.3	8.6	9.8
GSI720/180/4	24	12	27.9	21.3	10.1	11.8
GSI780/180/4	26	14	31.9	24.8	11.4	12.7
GSI840/180/4	30	16	35.9	28.4	12.6	14.7
GSI900/180/4	32	16	35.9	28.4	12.2	15.7
GSI960/180/4	34	18	39.9	31.9	13.3	16.7
GSI1020/180/4	38	20	43.9	35.5	14.3	18.6
GSI500/200/4	12	6	11.1	6.7	5.5	5.9
GSI540/200/4	14	8	13.5	8.8	7.3	6.9
GSI600/200/4	20	10	22.7	16.3	9	8.8
GSI660/200/4	20	10	22.7	16.3	8.8	9.8
GSI720/200/4	24	12	27.9	21.3	10.3	11.8
GSI780/200/4	26	14	31.9	24.8	11.8	12.7
GSI840/200/4	30	16	35.9	28.4	13.1	14.7
GSI900/200/4	32	16	35.9	28.4	12.7	15.7
GSI960/200/4	34	18	39.9	31.9	13.9	16.7
GSI1020/200/4	38	20	43.9	35.5	15	18.6

Values given in the table above are valid for a joist to joist and joist to column application, subject to respecting the partial nailing plans specific to each configuration given in our ETA-06/0270 page 17.

Product characteristic capacities under fire conditions - Timber to timber with SSH

Table "Product characteristic capacities under fire conditions - Timber to timber with SSH" cannot be displayed : no references available.

Certifikace

Prohlášení o funkčnosti (DoP)

cz-dop-e06-0270-issue-6.pdf (128.21 KB)

2018-02-16

cz-dop-e06-0270-issue-5.pdf (97.83 KB)

2014-09-02

cz-dop-e06-0270-issue-3.pdf (93.03 KB)

2013-06-20

cz-dop-e06-0270-issue-2.pdf (93.06 KB)

Evropské technické posouzení (ETA)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)
