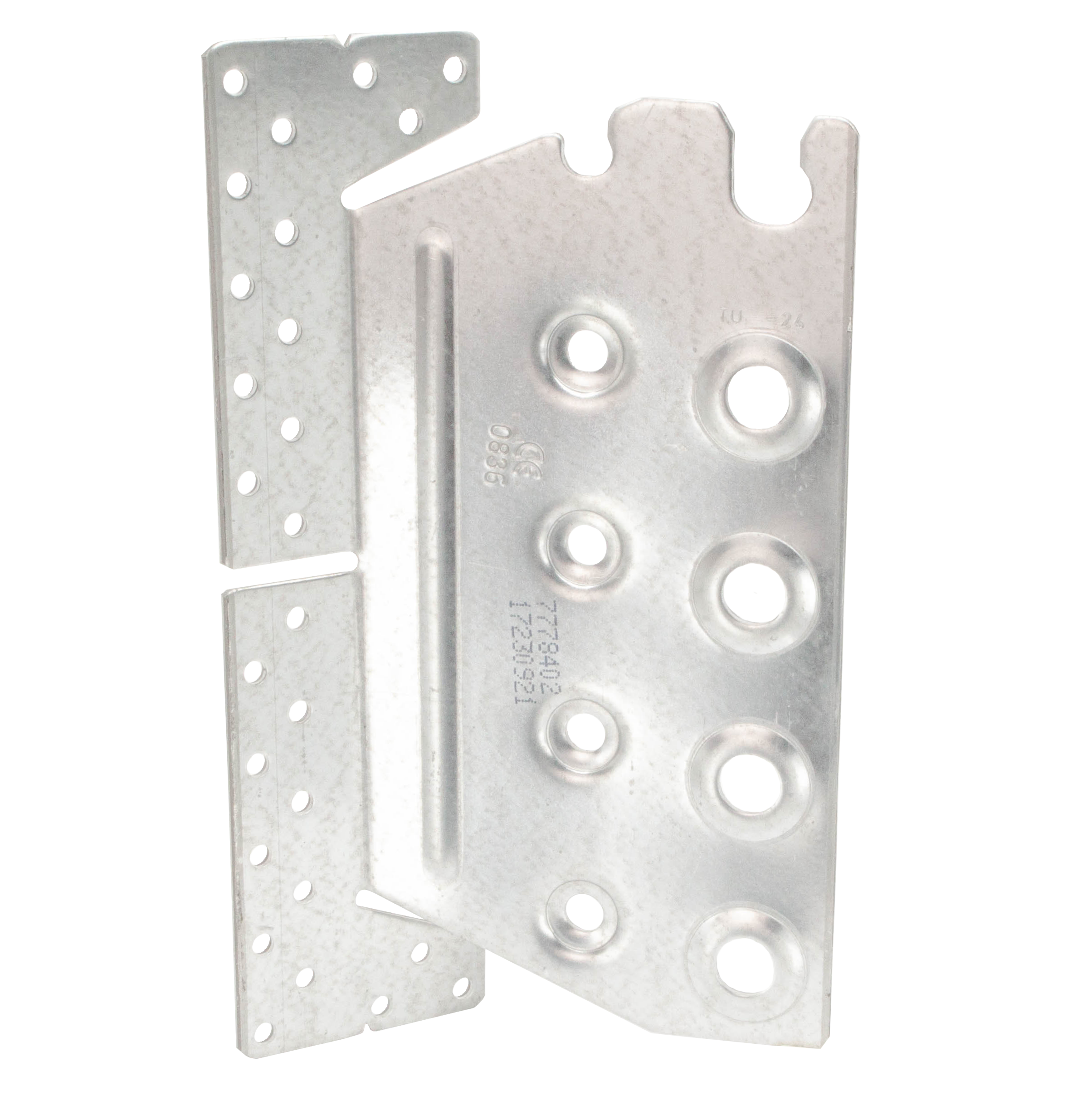

Concealed Beam Hanger for Skew option

These concealed hangers ensure a completely invisible assembly. The slot in the head facilitates on-site installation. TUSL or TUSR, factory bent, are suitable for skewed applications.

Technický list

Označení CE

ETA

Plná sledovatelnost na etiketě

Servisní třída 2

Požární

Pozinkovaná ocel Z275

EPD

K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

TU

Vlastnosti

Materiál

Steel S250GD + Z275 according to NF EN 10346.
Thickness 3 mm

Vorteile

Invisible assembly
Optimized implementation complies with Eurocodes
Half-hour fire resistance subject to a special installation.

Aplikace

Anwendbare Materialien

Supporting member: solid wood, glued-laminated wood, composite lumber.
Supported member: solid wood, glued-laminated wood, composite lumber.

Anwendungsbereich

Joists.
Purlins.
Supporting beam.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty

Rozměry a typické hodnoty

Reference	konektor rozměry
	dřevo size[mm]			Header rozměry[mm]	rozměry výrobku[mm]						Header otvory[mm]	nosník otvory[mm]		ostatní
	šířka	výška[mm]		Post šířka	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	kulatý	kulatý		množství v krabici	hmotnost[kg]
	Min[mm]	Min[mm]	Min β≠0[mm]	Min[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Min[mm]	Max.[°]	Ø	Ø8.5	Ø12.5	množství v krabici	hmotnost[kg]
TU/S12	40	120	160	68	96	97.5	40	3	30	89	6	4	-	-	0.4
TU/S16	60	160	190	88	134	104.5	60	3	30	89	18	-	3	-	0.45
TU/S20	60	200	225	88	174	104.5	60	3	30	89	22	-	4	-	0.5
TU/S24	60	240	260	88	214	104.5	60	3	30	89	26	-	5	-	0.64
TU/S28	60	280	295	88	254	104.5	60	3	30	89	30	-	6	-	0.77

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo beam - full nailing - with slope and skew α=30°
	výrobek characteristic capacities - dřevo C24[kN]																								počet of Fasteners
	R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						R1,k - Slope β=30°						Header
	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	6.8	7.4	8.2	8.9	9	9	CNA4,0x50
TU/S16	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.1	15.5	16	16.7	17.5	18.4	15.5	15.8	16.4	17.2	18.1	19.1	CNA4,0x50
TU/S20	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	22.9	23.6	24.3	25.4	26.6	27.9	23.6	24	24.9	26.1	27.5	28.9	CNA4,0x50
TU/S24	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	31.6	32.5	33.5	35	36.6	38.4	32.3	32.9	34.1	35.8	37.6	39.6	CNA4,0x50
TU/S28	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	40.8	42	43.3	45.2	47.2	49.5	41.5	42.4	44	46	48.3	50.8	CNA4,0x50

R_2,k Nosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo beam - full nailing - with slope and skew α=45°
	počet of Fasteners				výrobek characteristic capacities - dřevo C24[kN]
	Header		nosník		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	množství	typ	množství	typ	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]
	množství	typ	množství	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6.0	CNA4,0x50	4.0	STD8	7.4	8.2	8.9	9.5	9.5	9.5	6.8	7.4	8.2	9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18.0	CNA4,0x50	3.0	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.4	15.7	16.3	17.2	18.1	19.1	15.9	16.3	17	18	19.1	20.2	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22.0	CNA4,0x50	4.0	STD12	24.9	25.6	27.2	28.7	30.5	32.3	23.5	23.9	24.9	26.1	27.5	29	24.1	24.7	25.8	27.3	28.9	30.6	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26.0	CNA4,0x50	5.0	STD12	34.2	35.2	37.2	39.2	41.7	44.1	32.3	32.9	34.2	35.9	37.8	39.8	33.2	33.9	35.4	37.4	39.5	41.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30.0	CNA4,0x50	6.0	STD12	44	45.2	47.8	50.3	53.2	56.1	41.5	42.5	44.1	46.2	48.5	51	42.7	43.6	45.5	47.9	50.6	53.4	40.8	42	43.4	45.3	47.4	49.7

R_2,kNosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo beam - full nailing - with slope and skew α=60°
	počet of Fasteners				výrobek characteristic capacities - dřevo C24[kN]
	nosník		Header		R1,k - Slope β=0°						R1,k - Slope β=45°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°
	množství	typ	množství	typ	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]
	množství	typ	množství	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	6.0	CNA4,0x50	7.4	8.2	9.1	9.6	9.6	9.6	6.6	7.1	7.8	8.5	8.8	8.8	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3
TU/S16	3.0	STD12	18.0	CNA4,0x50	16.4	16.9	17.8	19	20.2	21.5	15	15.4	15.9	16.7	17.5	18.5	15.4	15.7	16.4	17.2	18.2	19.3	15.9	16.3	17.1	18.1	19.2	20.4
TU/S20	4.0	STD12	22.0	CNA4,0x50	25	25.8	27.2	28.9	30.7	32.6	22.9	23.5	24.4	25.5	26.8	28.2	23.6	24	25	26.2	27.7	29.3	24.2	24.8	25.9	27.4	29.1	30.9
TU/S24	5.0	STD12	26.0	CNA4,0x50	34.4	35.4	37.3	39.5	42	44.4	31.6	32.6	33.7	35.2	37	38.9	32.4	33.1	34.4	36.1	38	40.1	33.3	34.1	35.6	37.6	39.8	42.1
TU/S28	6.0	STD12	30.0	CNA4,0x50	44.3	45.5	47.8	50.6	53.6	56.4	40.9	42.2	43.7	45.6	47.8	50.1	41.7	42.7	44.3	46.5	48.9	51.4	43	43.8	45.8	48.2	51	53.7

R_2,kNosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=30°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo post - full nailing - with slope and skew α=30°
	výrobek characteristic capacities - dřevo C24[kN]																								počet of Fasteners
	R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						Header		nosník
	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						množství	typ	množství	typ
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	množství	typ	množství	typ
TU/S12	7.4	8.1	9	9.5	9.5	9.5	6.8	7.4	8.2	8.9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	5.0	CNA4,0x50	4.0	STD8
TU/S16	15	15.5	16.3	17.3	18.5	19.6	14.1	14.4	15	15.8	16.7	17.6	14.5	14.9	15.6	16.5	17.6	18.6	13.8	14.1	14.6	15.2	16	16.9	13.0	CNA4,0x50	3.0	STD12
TU/S20	21.2	21.9	23	24.4	25.8	26.1	20.1	20.4	21.3	22.3	23.5	24.7	20.6	21.1	22.1	23.3	24.6	26	19.5	20	20.7	21.6	22.7	23.8	14.0	CNA4,0x50	4.0	STD12
TU/S24	29.4	30.3	31.9	33.6	34.4	34.4	27.8	28.3	29.4	30.8	32.4	34	28.6	29.2	30.6	32.2	33.9	34.4	27	27.8	28.7	30	31.4	32.9	17.0	CNA4,0x50	5.0	STD12
TU/S28	35.2	36.1	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1	18.0	CNA4,0x50	6.0	STD12

R_2,kNosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=45°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo post - full nailing - with slope and skew α=45°
	počet of Fasteners				výrobek characteristic capacities - dřevo C24[kN]
	nosník		Header		R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=30°						R1,k - Slope β=45°
	množství	typ	množství	typ	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]
	množství	typ	množství	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	5.0	CNA4,0x50	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	3.0	STD12	13.0	CNA4,0x50	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	4.0	STD12	14.0	CNA4,0x50	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	5.0	STD12	17.0	CNA4,0x50	29.5	30.4	32	33.7	34.4	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	6.0	STD12	18.0	CNA4,0x50	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

R_2,kNosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování - s náklonem a sklonem α=60°

Reference	Hanger únosnost
	výrobek characteristic capacities - dřevo beam to dřevo post - full nailing - with slope and skew α=60°
	počet of Fasteners				výrobek characteristic capacities - dřevo C24[kN]
	Header		nosník		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	množství	typ	množství	typ	Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]						Dowels délka[mm]
	množství	typ	množství	typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5.0	CNA4,0x50	4.0	STD8	7.4	8.2	9.1	9.6	9.6	9.6	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	13.0	CNA4,0x50	3.0	STD12	15	15.5	16.4	17.5	18.7	19.9	14.1	14.4	15	15.8	16.8	17.8	14.5	14.9	15.7	16.7	17.7	18.9	13.7	14	14.5	15.3	16.1	17
TU/S20	14.0	CNA4,0x50	4.0	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.1	20.5	21.4	22.5	23.7	24.9	20.7	21.3	22.3	23.5	24.8	26	19.5	20	20.8	21.8	22.9	24
TU/S24	17.0	CNA4,0x50	5.0	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.1	28.6	29.7	31.2	32.7	34.1	28.8	29.5	30.9	32.5	34	34.4	27.2	28	29	30.3	31.7	33.1
TU/S28	18.0	CNA4,0x50	6.0	STD12	35.4	36.1	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

R_2,kNosnosti lze dimenzovat jako R_2,k = R_1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).

Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.

Instalace

Instalace

Befestigung

On supporting wood member: TUS

CNA annular ring-shank nails dia. 4.0 x 50 mm or CSA screws dia. 5.0 x 40 mm

On supported member: Steel dowel S235JR type STD12

TUS12: dia. 8 mm type STD 8.
TUS16 to 28: dia. 12 mm type STD 12.

The length of the dowels is less than or equal to the width of the supported joist.

TUS: wood/wood fastening only with nails/screws.

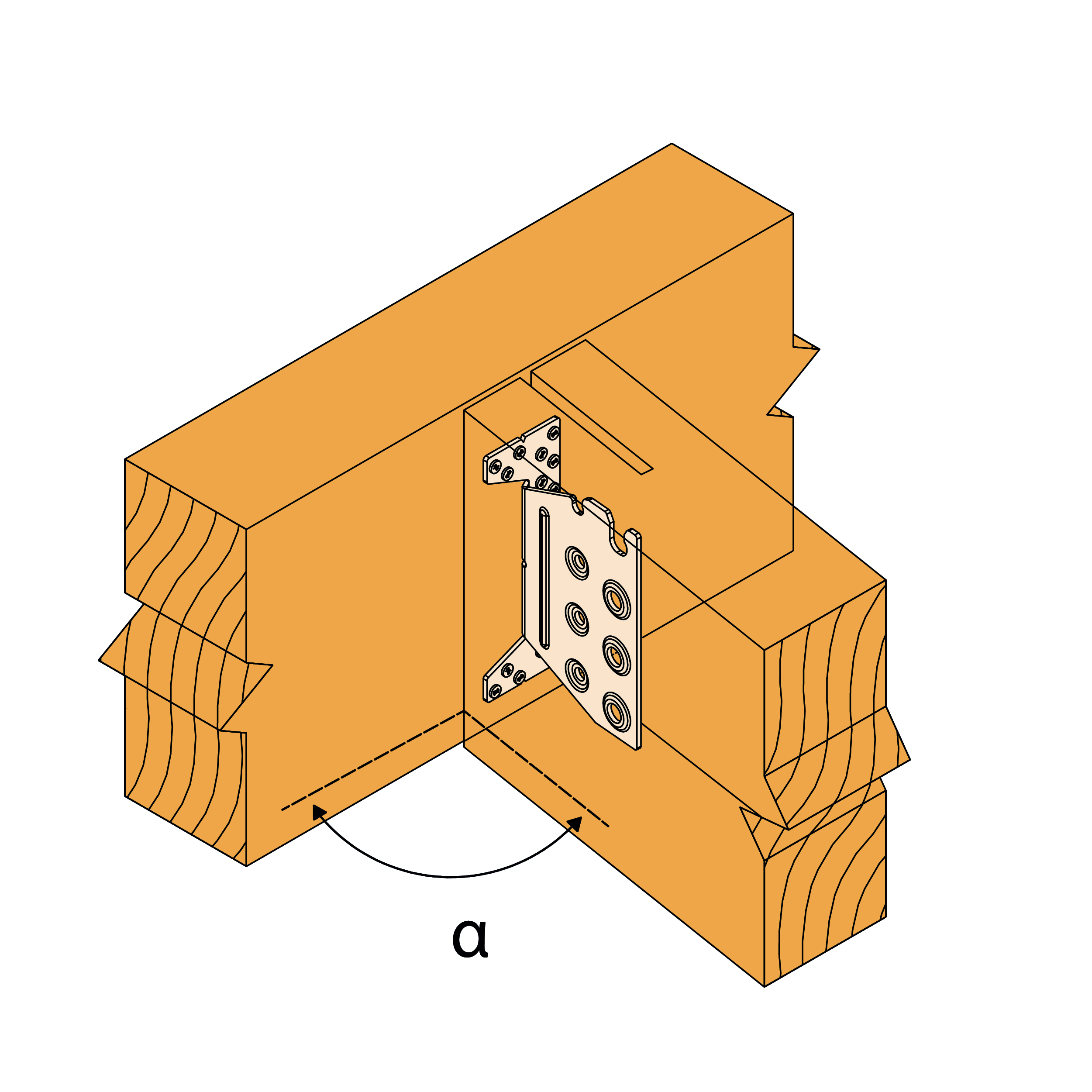

Connection to header

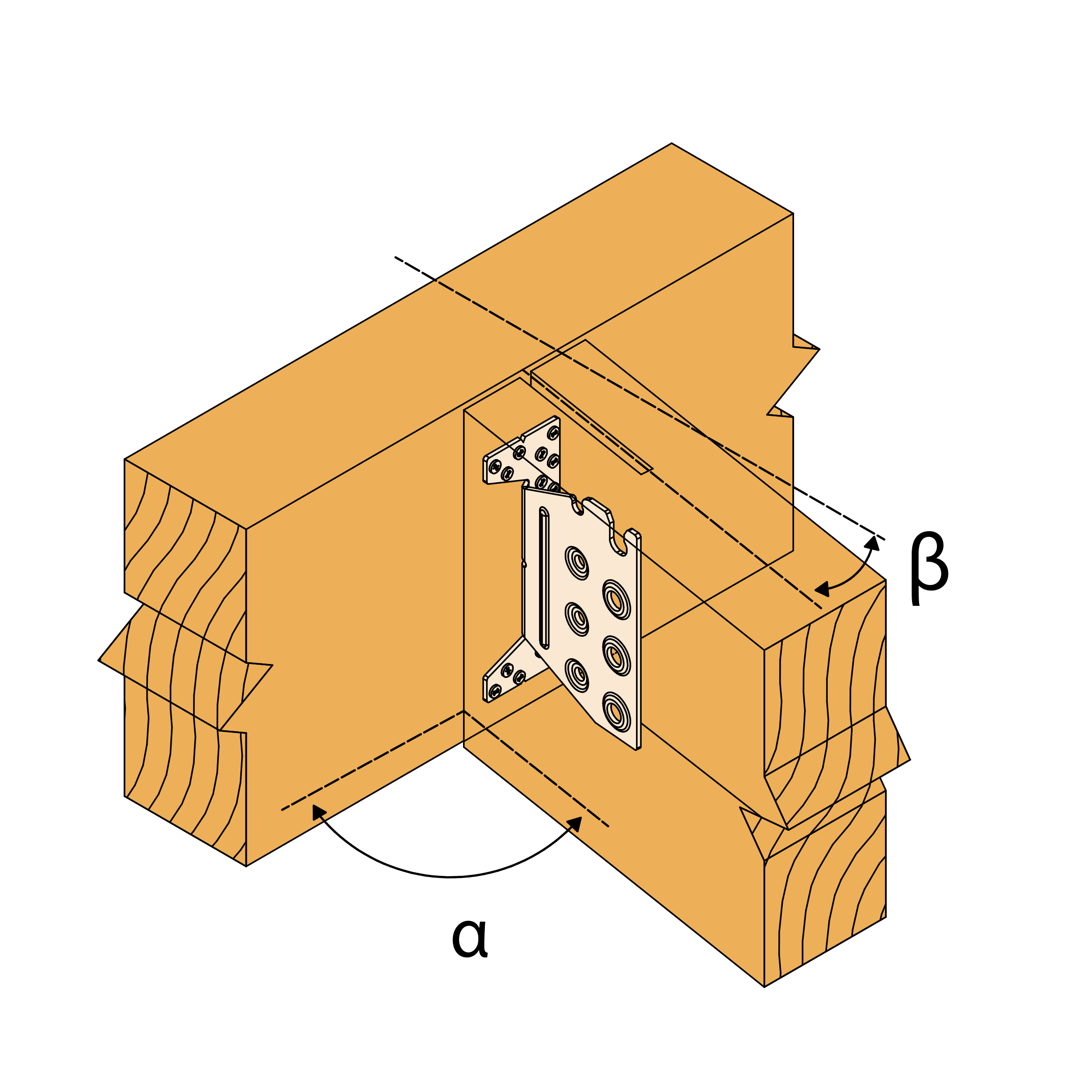

sloped connection to header

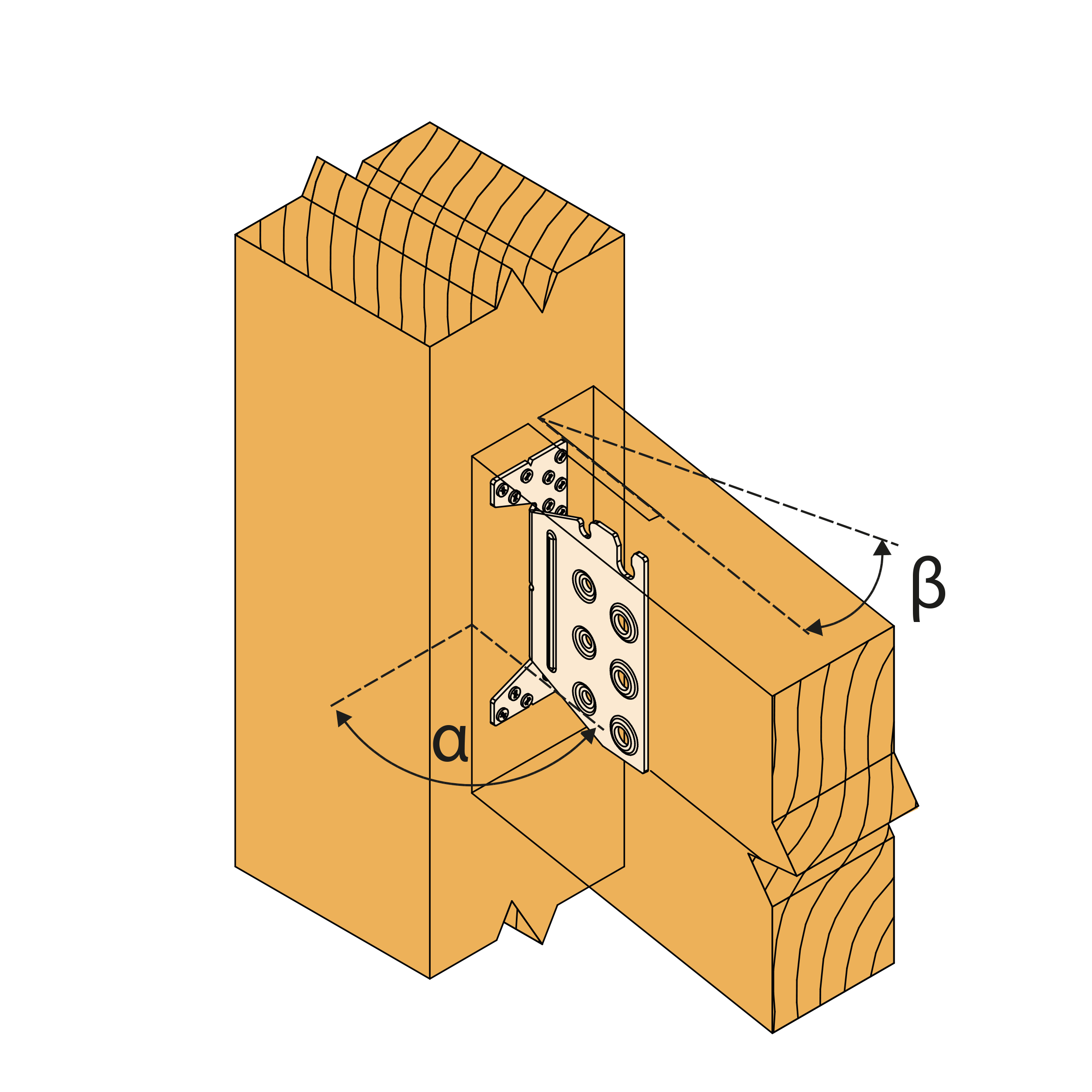

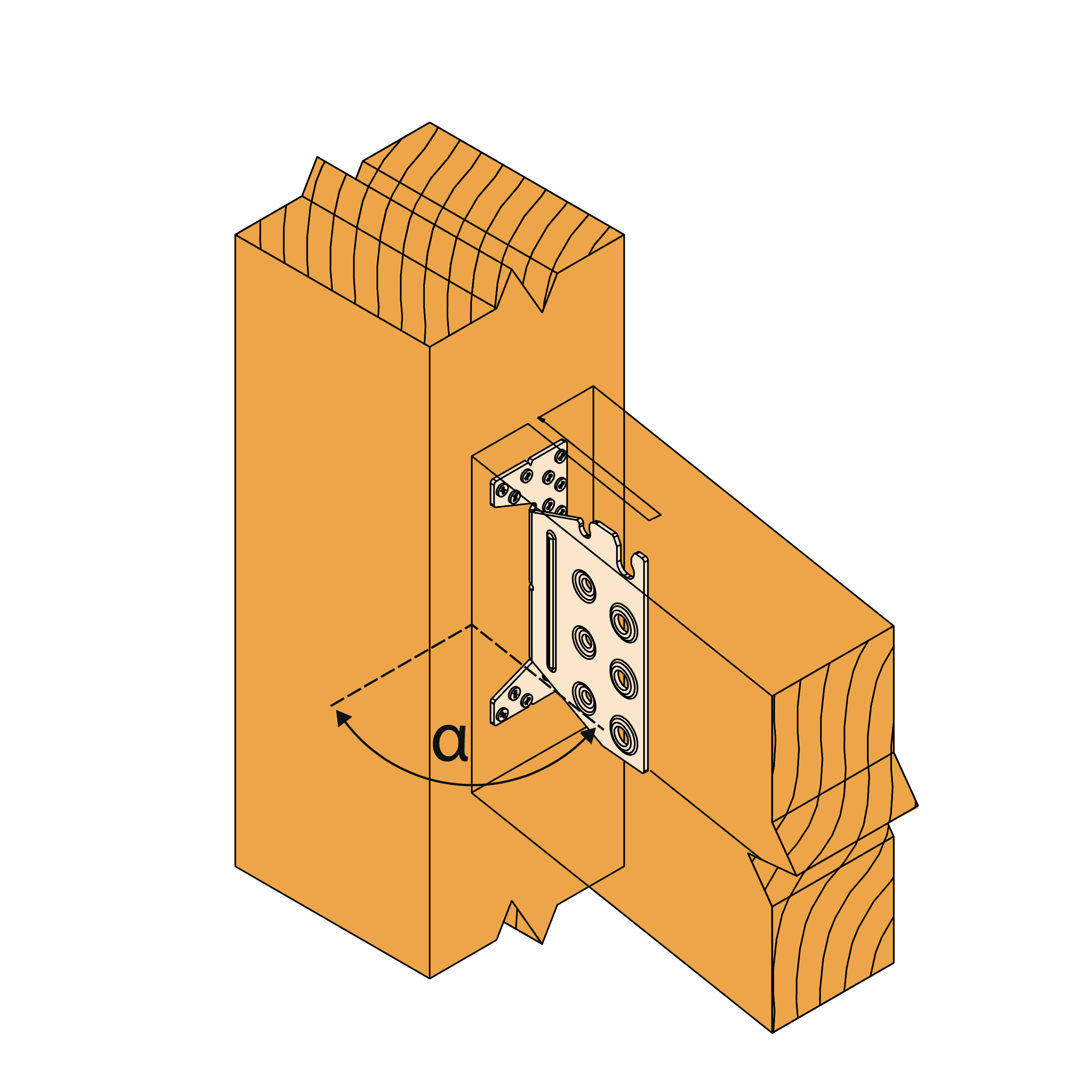

sloped connection to post

Mounting

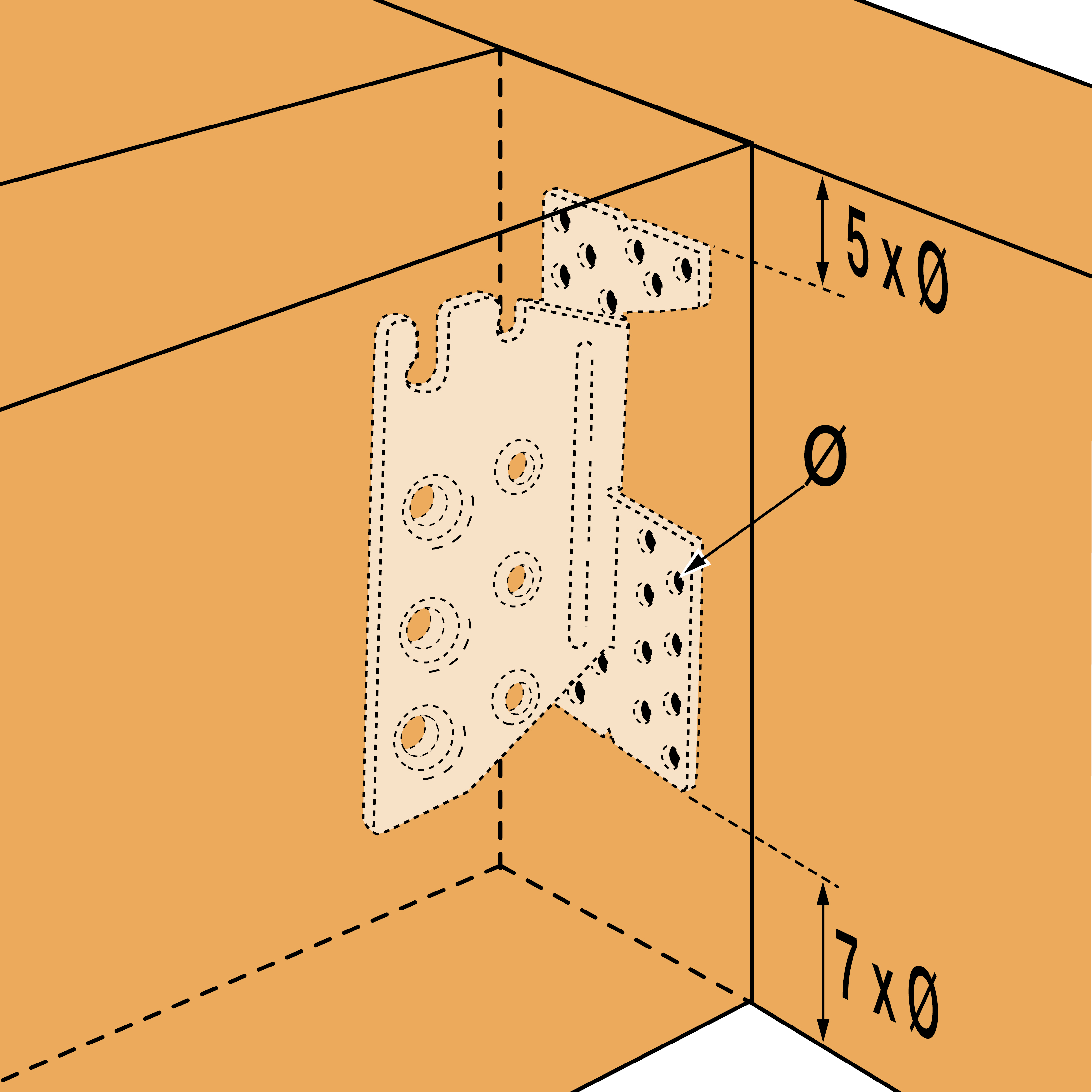

Montage invisible - Dimensions

TU TUS install UK.jpg

Zuordnung TUS.jpg
