ABAI

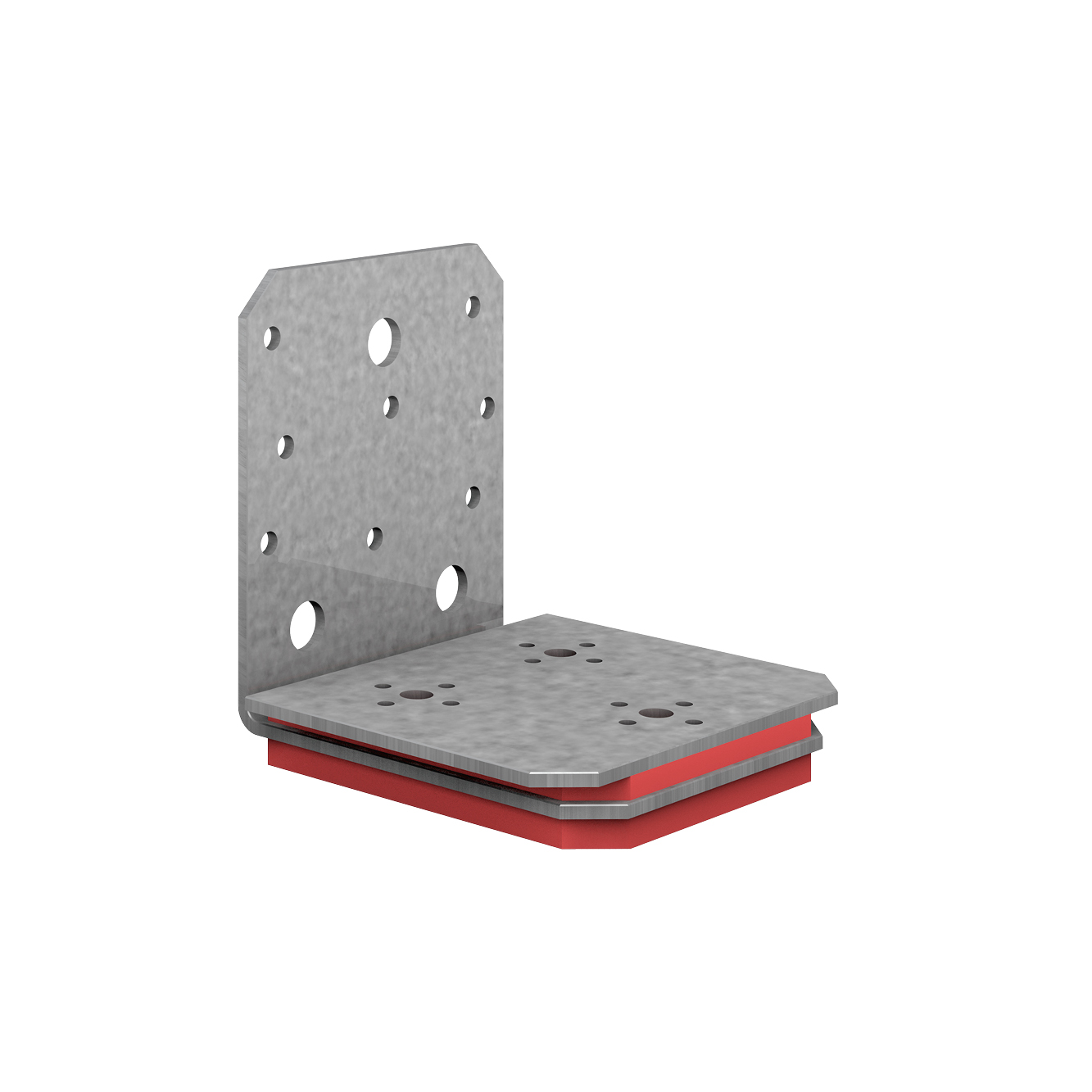

Úhelník se zvukovou izolací
Je úhelník pro statické konstrukční spoje mezi stěnou a stropními panely z vrstveného dřeva. Jsou odděleny 12 mm tlustou vrstvou Sylodynu
ABAI spojuje obě složky bez navýšení přenosu zvuku a naopak mu zabraňuje
Označení CE
ETA
Servisní třída 2
Uvnitř
EPD
Pozinkovaná ocel Z275
Podrobnosti produktu
Obrázky

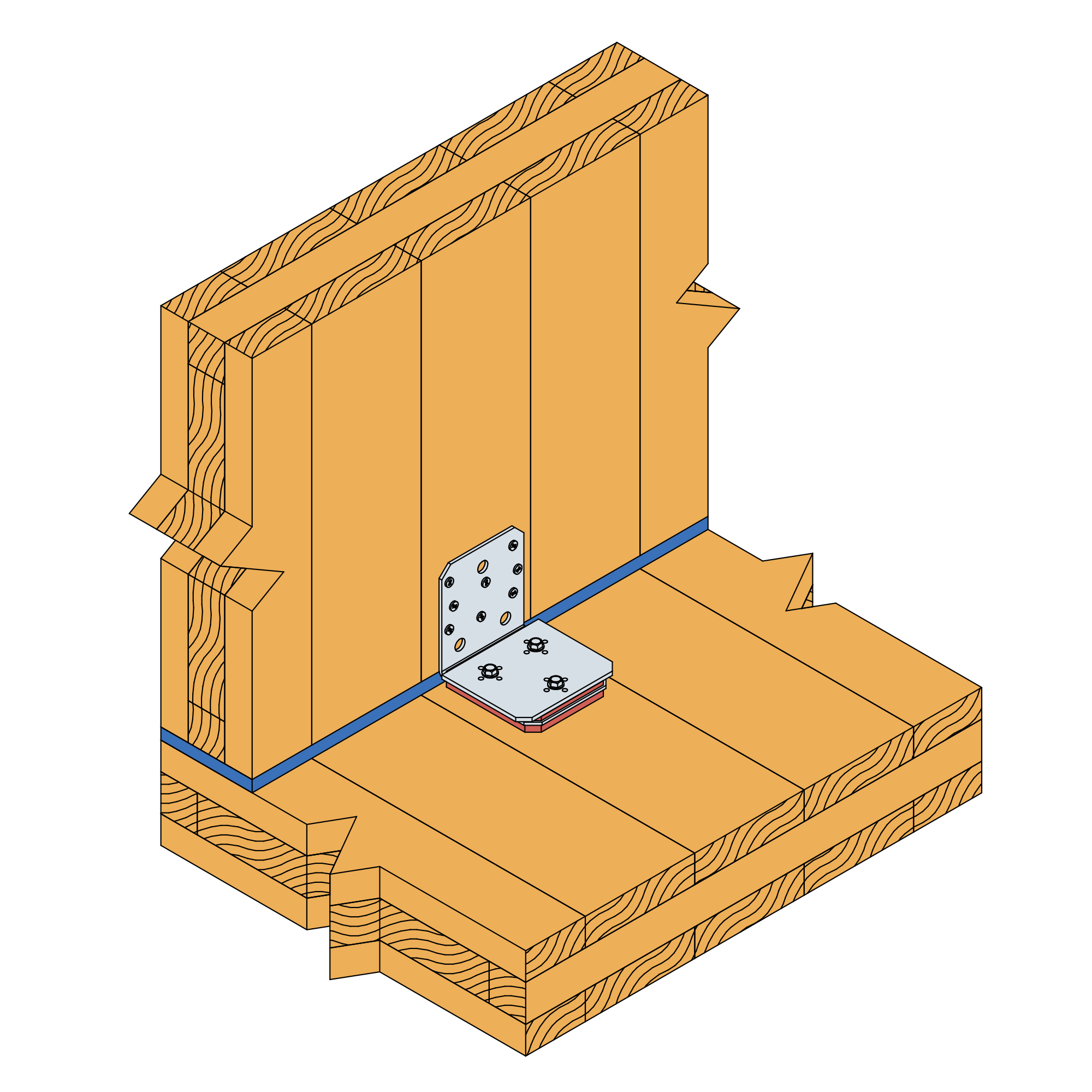

Befestigung von dem ABAI Winkelverbinder mit SDS Schrauben
Montage de l'équerre à l'aide du gabarit
Sample application
Vlastnosti
Aplikace
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | nosník[mm] | příruba B[mm] | ||||||||
| množství v krabici | hmotnost[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | tloušťka[mm] | kulatý | kulatý | ||
| Ø5[mm] | Ø11[mm] | Ø7 | |||||||||
| ABAI105 | 20.0 | 0.81 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
*) šrouby:SDS25600MB
Hodnoty při jednostranném napojení úhelníku se Sylodynem,12 mm mezi stěnou a stropem
Rozměry
| Reference | úhelník únosnost | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to dřevo - Full nailing | ||||||||||||
| počet of Fasteners | Characteristic capacities - dřevo C24 - 1 angle brackets per connection[kN] | Slip modulus Kser for zatížení direction[kN/mm] | ||||||||||
| nosník | příruba B | R₁,ₖ | R₂/₃,ₖ | R₄.ₖ | R₅.ₖ | R₁,ₖ | R₂/₃,ₖ | R₄.ₖ | R₅.ₖ | |||
| množství | typ | množství | typ | |||||||||
| ABAI105 | 8.0 | CNA4,0x60 | 3.0 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Konkrétně
Musí platit následující:
Instalace
Instalace
Montage de l'équerre à l'aide du gabarit
Befestigung von dem ABAI Winkelverbinder mit SDS Schrauben

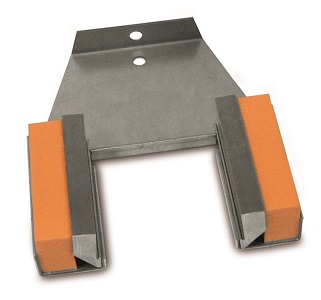

Gabarit MOABAI
Sample application
Knihovna CAD a BIM
2D
3D
ABAI105
-
-
-
-
-
-
3D Simplified
