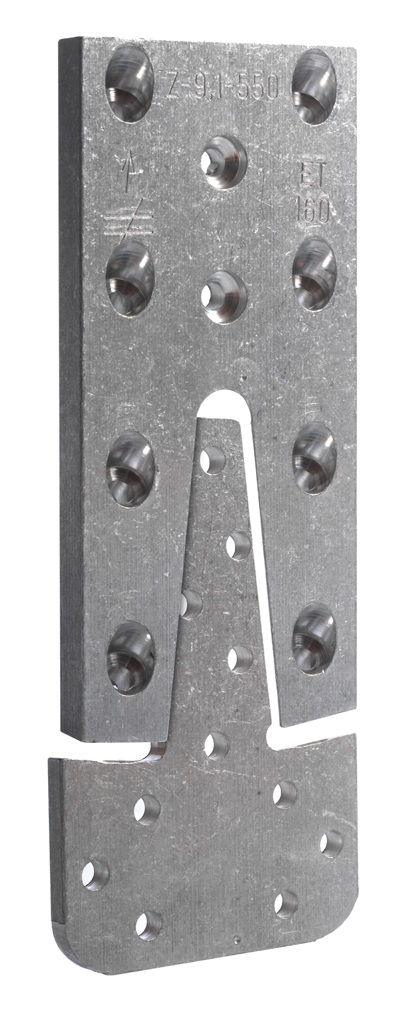

Skrytá trámová botka ETB
ETB spojky jsou vhodné jak pro hlavní spojení nosník/paprsek, tak zároveň je lze použít i pro vedlejší spoje a napojení.
Označení CE
ETA
Servisní třída 2
Požární
Hliník
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
Kvalita oceli-S250GD+Z275 dle norem DIN EN10346
Ochrana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
Vorteile
- 2-dílný konektor z hliníku vložen do dřevěné zátky, které nevykazují žádné stopy zpracování.

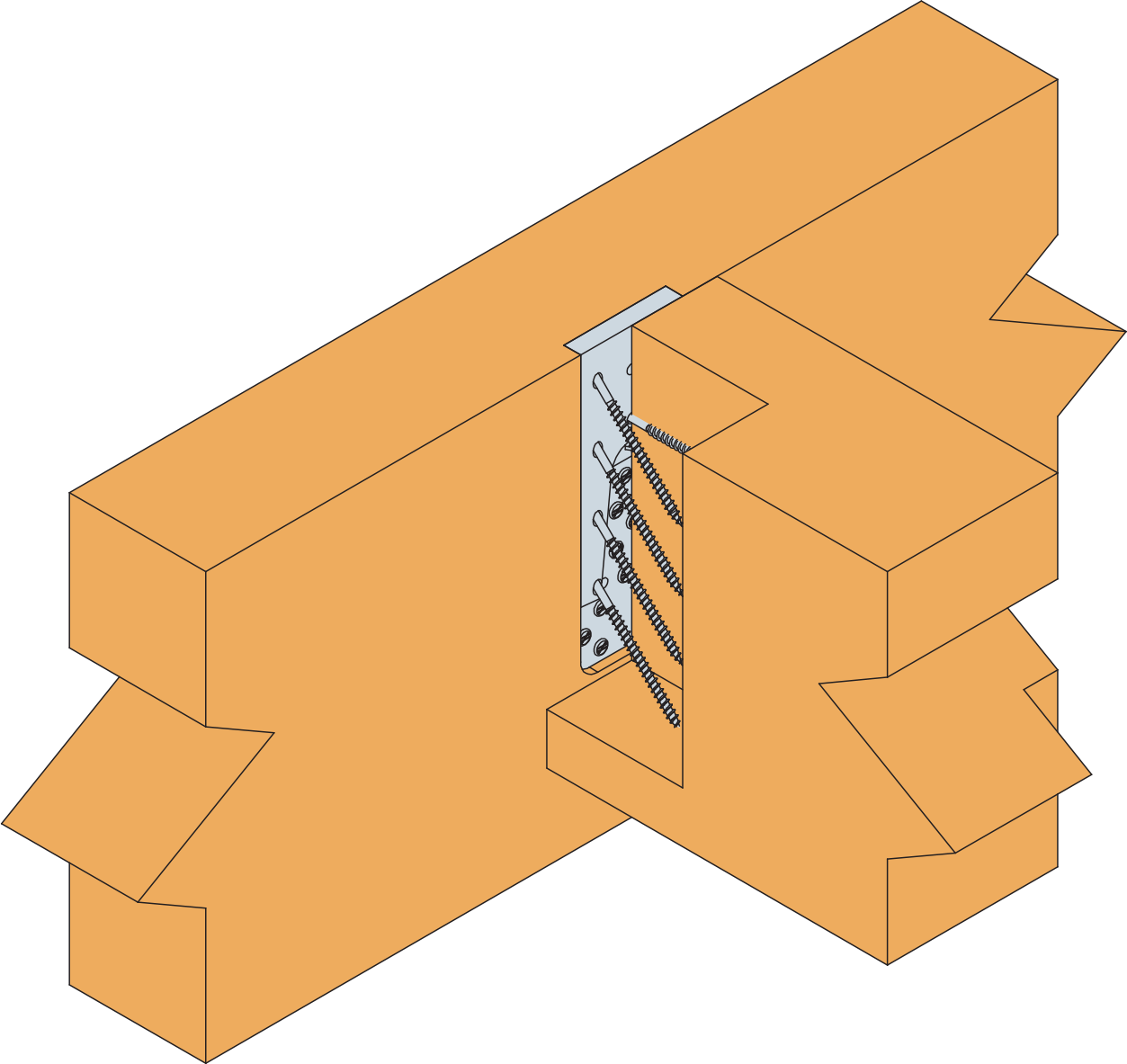

- Spojka ETB je vhodná jak pro hlavní spojení nosič/nosič, stejně jako hlavní spojení/paprsek spojů v lepeného lamelového dřeva nebo jehličnatého dřeva pro zatížení ve směru vkládání.

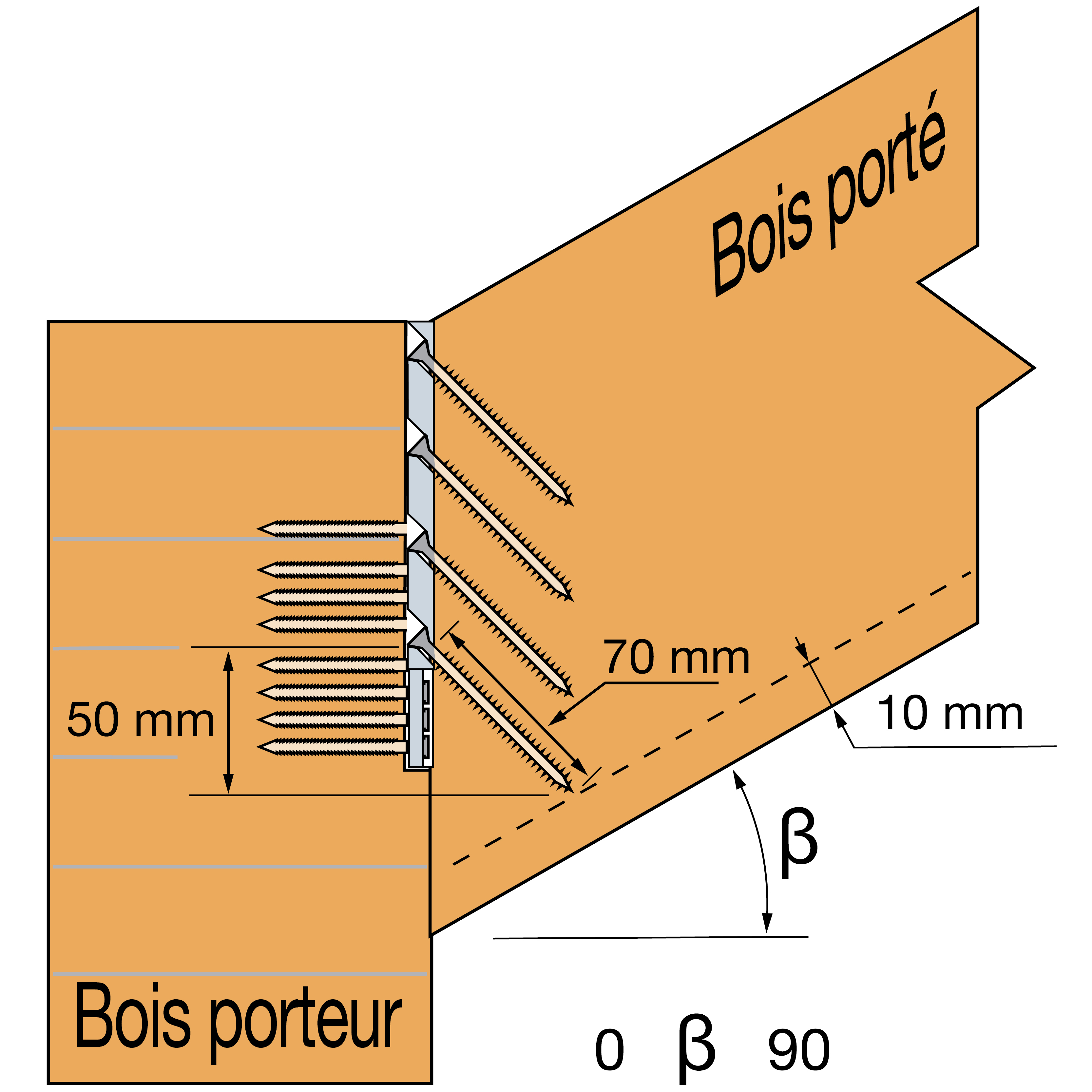

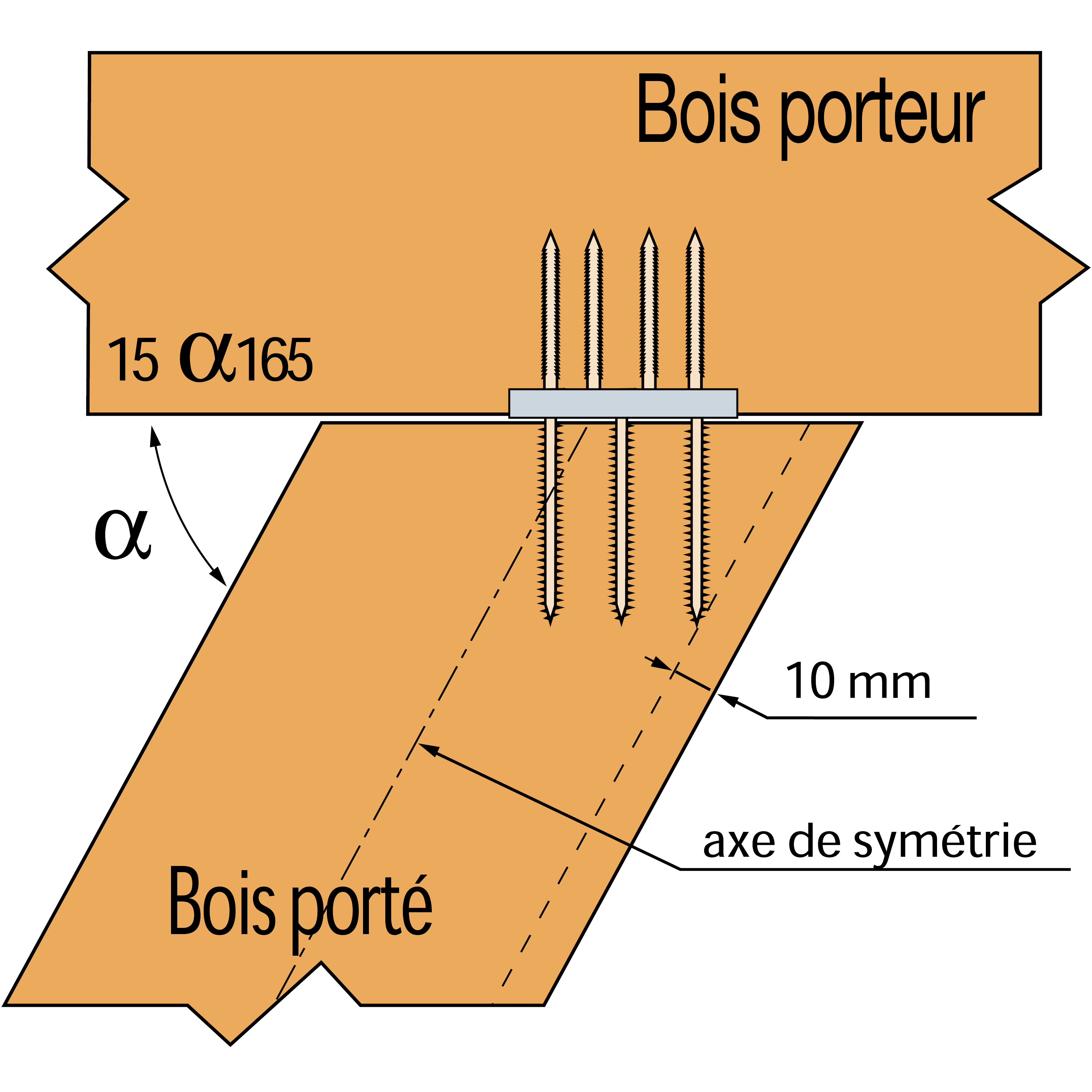

- Šikmé spoje a vzhůru nakloněné spoje jsou možné.

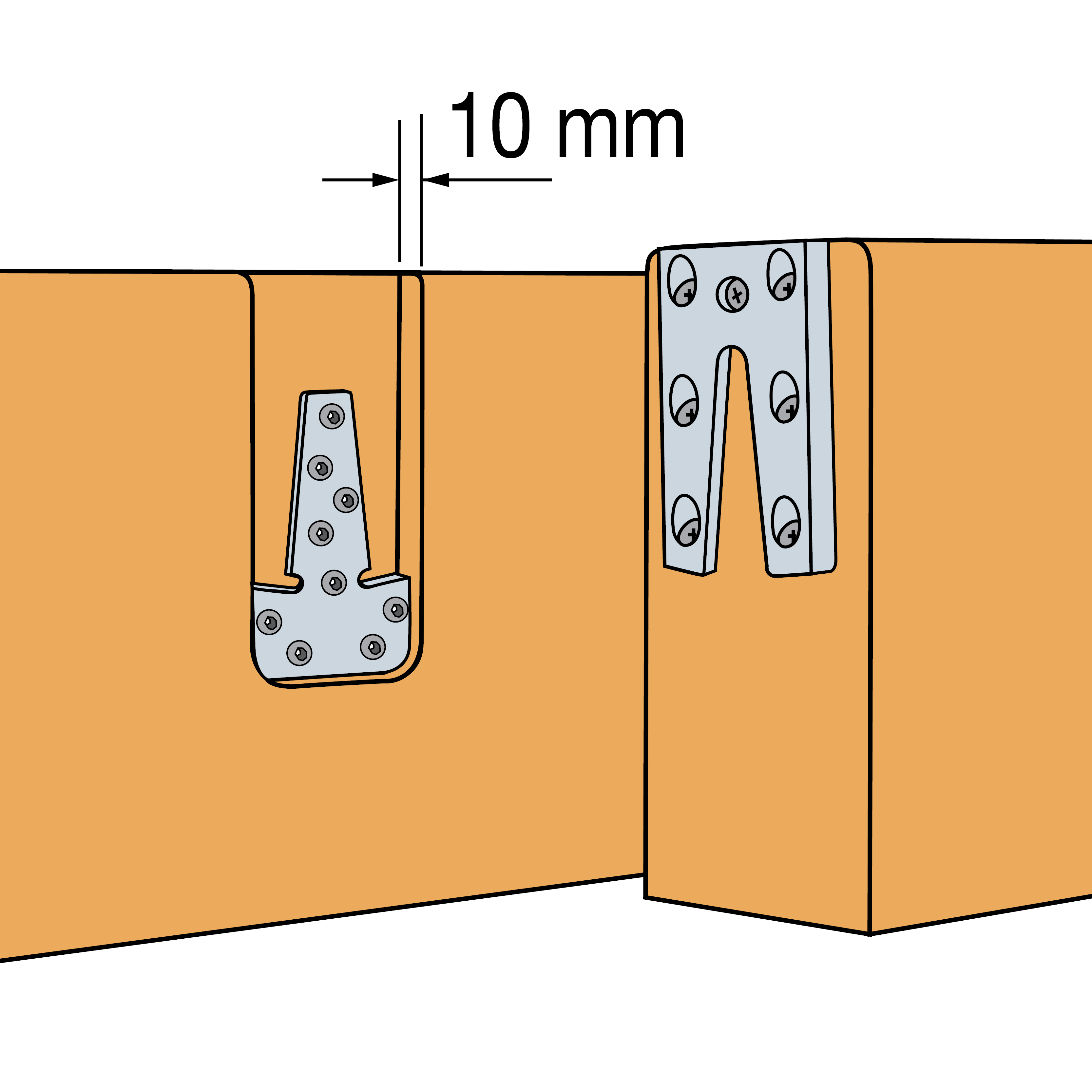

- Jednoduché hákování pomocí posuvné desky na T-desce umožňuje rychlou instalaci a dokonalou montáž.
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva
Anwendungsbereich
- Pro připojení sekundárních nosníků ze dřeva nebo dřevěných materiálů do hlavní nosné konstrukce ze dřeva / dřevěných materiálů
Technické údaje

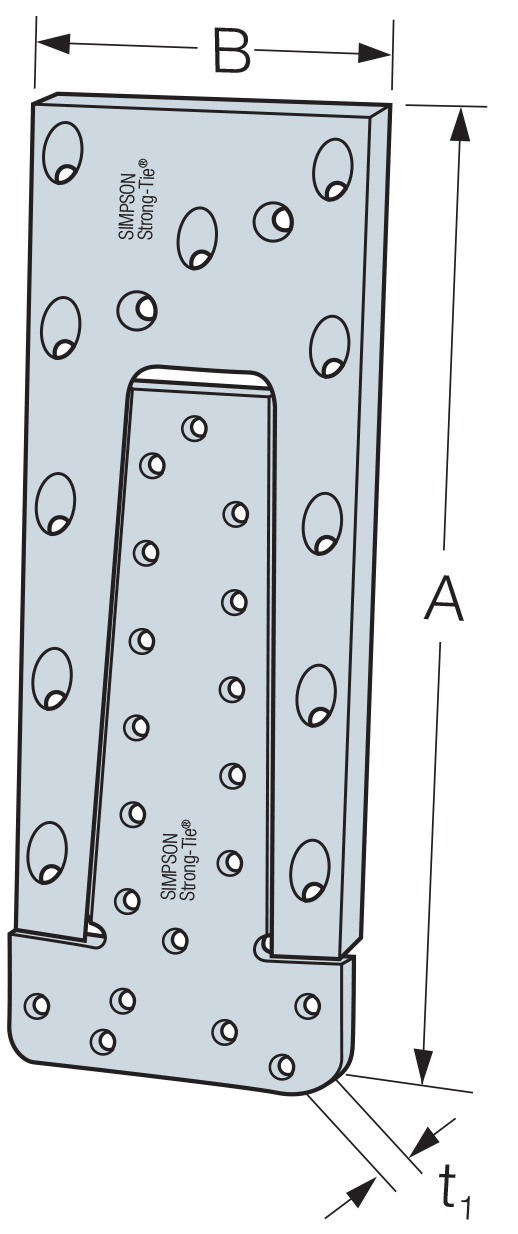

Rozměry a typické hodnoty
Art. nr. | Rozměry vedlejšího nosníku [mm] | Rozměry a typické hodnoty [mm] | Otvory hlavy | Otvory trámu | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Šířka | Výška [mm] | A | B | C | D | t1 | t2 | Ø5 | Ø5.4 | |
Výška [mm] | Výška [mm] | |||||||||
ETB90-B | 70 | 115 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 |
ETB120-B | 70 | 150 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 |
ETB160-B | 70 | 185 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 |
ETB190-B | 90 | 220 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 |
ETB230-B | 90 | 255 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 |

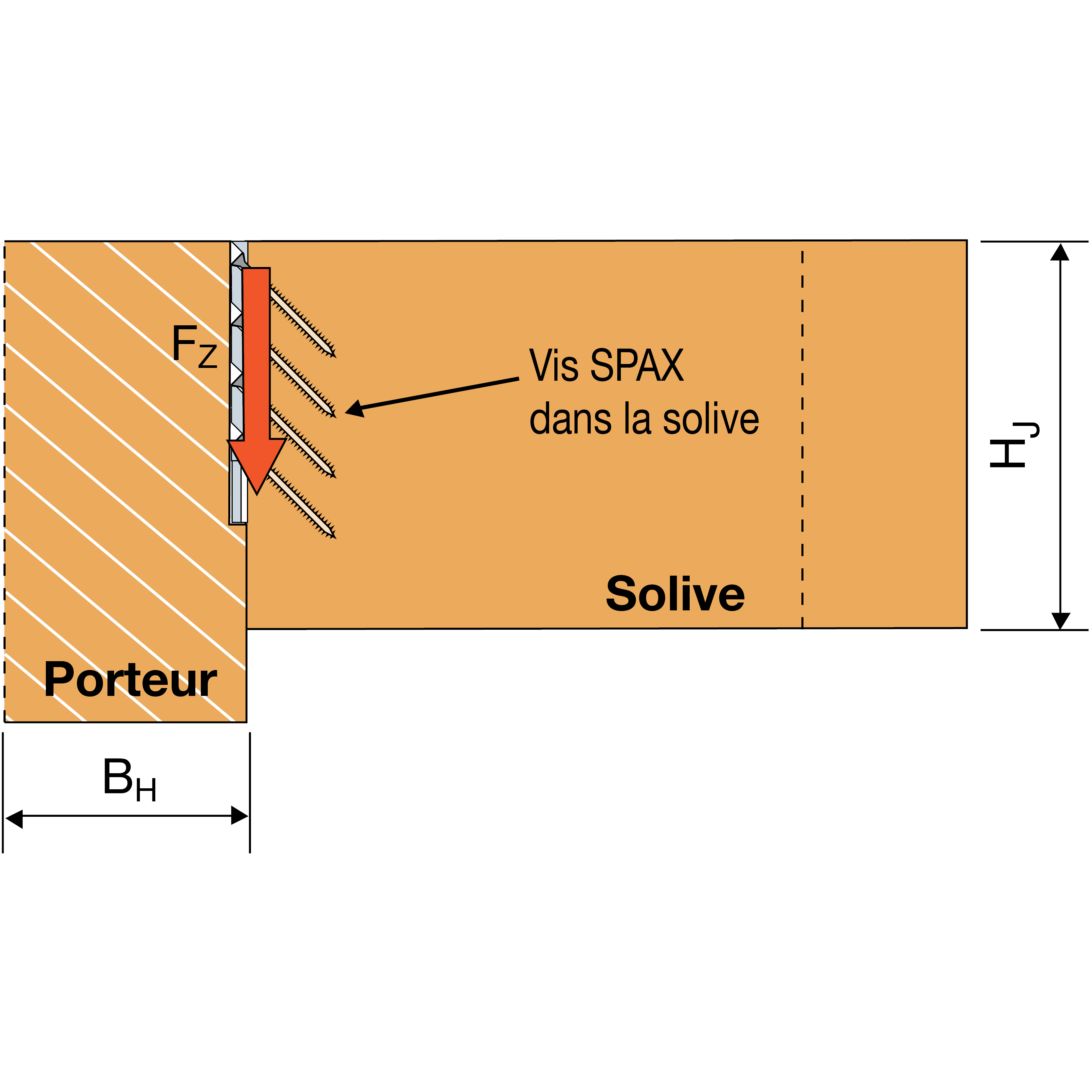

Charakteristické nosnosti - Dřevěný trám na dřevěný trám
Art. nr. | Charakteristické nosnosti - Dřevěný trám na dřevěný trám | ||||||
---|---|---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | ||||||
Hlava | Trám | R1,k | |||||
Množství | Typ | Množství | TTUFS5,0x70 | TTUFS5,0x100 | FTETL5,0x80 | CSFT5,0x70 | |
ETB90-B | 6 | CNA4,0x40 | 4 | 5.9 | 8.9 | 9.6 | 11.1 |
ETB120-B | 9 | CNA4,0x40 | 6 | 8.5 | 12.8 | 13.8 | 16.7 |
ETB160-B | 11 | CNA4,0x40 | 8 | 11 | 16.5 | 17.8 | 20.4 |
ETB190-B | 19 | CNA4,0x40 | 11 | 14.7 | 22 | 23.8 | 29.7 |
ETB230-B | 19 | CNA4,0x40 | 14 | 18.2 | 27.4 | 29.5 | 35.2 |
CNA* Pro druh spojovacích prostředků, který lze použít, viz sloupec v tabulkách nosností.
5.0x80 se vztahuje na šrouby SCRB5.0x80 nebo šrouby Spax 5.0x80
Charakteristické nosnosti - Dřevěný trám na dřevěný sloupek
Art. nr. | Charakteristické nosnosti - Dřevěný trám na dřevěný sloupek | ||||
---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | ||||
Hlava | Trám | R1,k | |||
Množství | Typ | Množství | FTETL5,0x80 | CSFT5,0x70 | |
ETB90-B | 6 | CNA4,0x40 | 4 | 9.6 | 11.1 |
ETB120-B | 9 | CNA4,0x40 | 6 | 13.8 | 16.7 |
ETB160-B | 11 | CNA4,0x40 | 8 | 17.8 | 20.4 |
ETB190-B | 12 | CNA4,0x40 | 9 | 19.8 | 22.2 |
ETB230-B | 12 | CNA4,0x40 | 10 | 21.8 | 22.2 |
* 5.0x80 se vztahuje na šrouby SCRB5.0x80 nebo šrouby Spax 5.0x80
Instalace
Certifikace
Prohlášení o funkčnosti (DoP)
