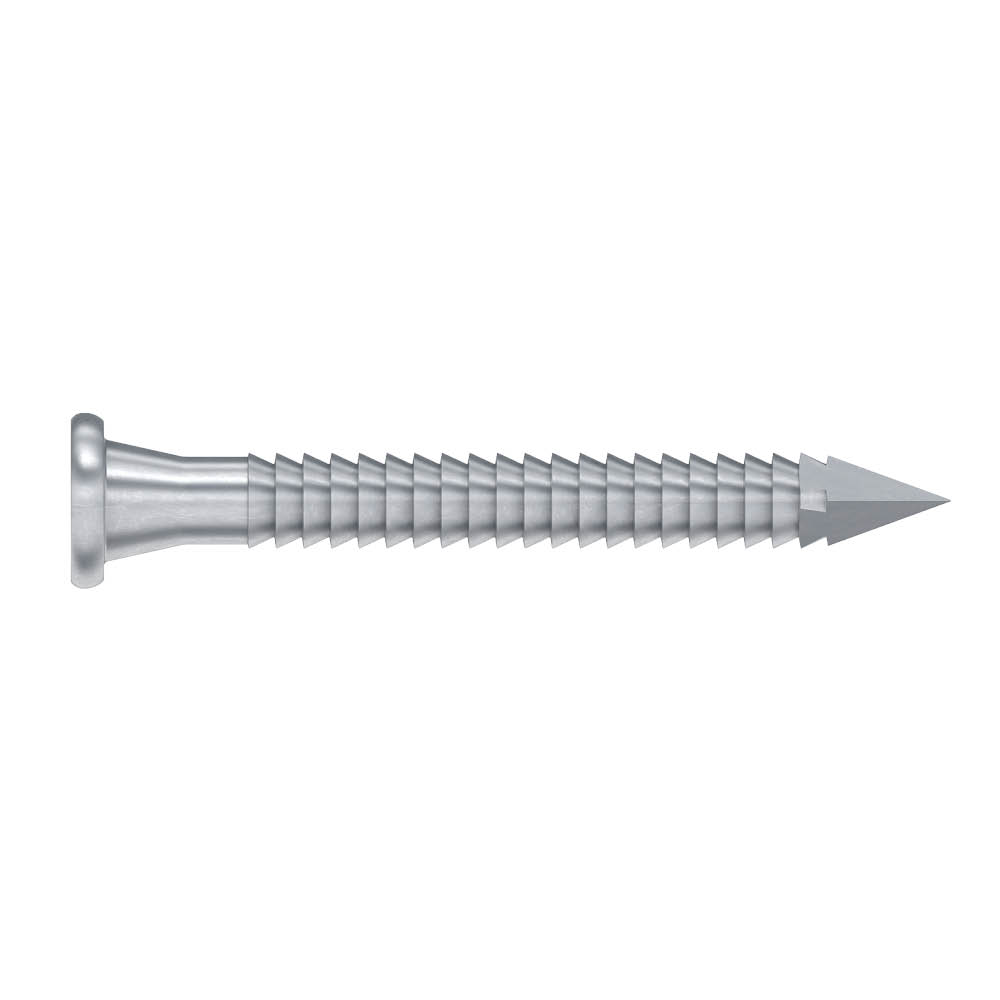

Hřebíky CNA

Tyto hřebíky jsou speciálně vyvinuty pro uchycení všech výrobku společnosti Simpson Strong-tie s.r.o

Technický list

Označení CE

ETA

EPD

Servisní třída 2

Acier électrozingué 12µm

Fastener Designer

CNA_SSTBP_homepage_LV_en

CNA_SSTBP_homepage_CZ_cs

Podrobnosti produktu

Obrázky

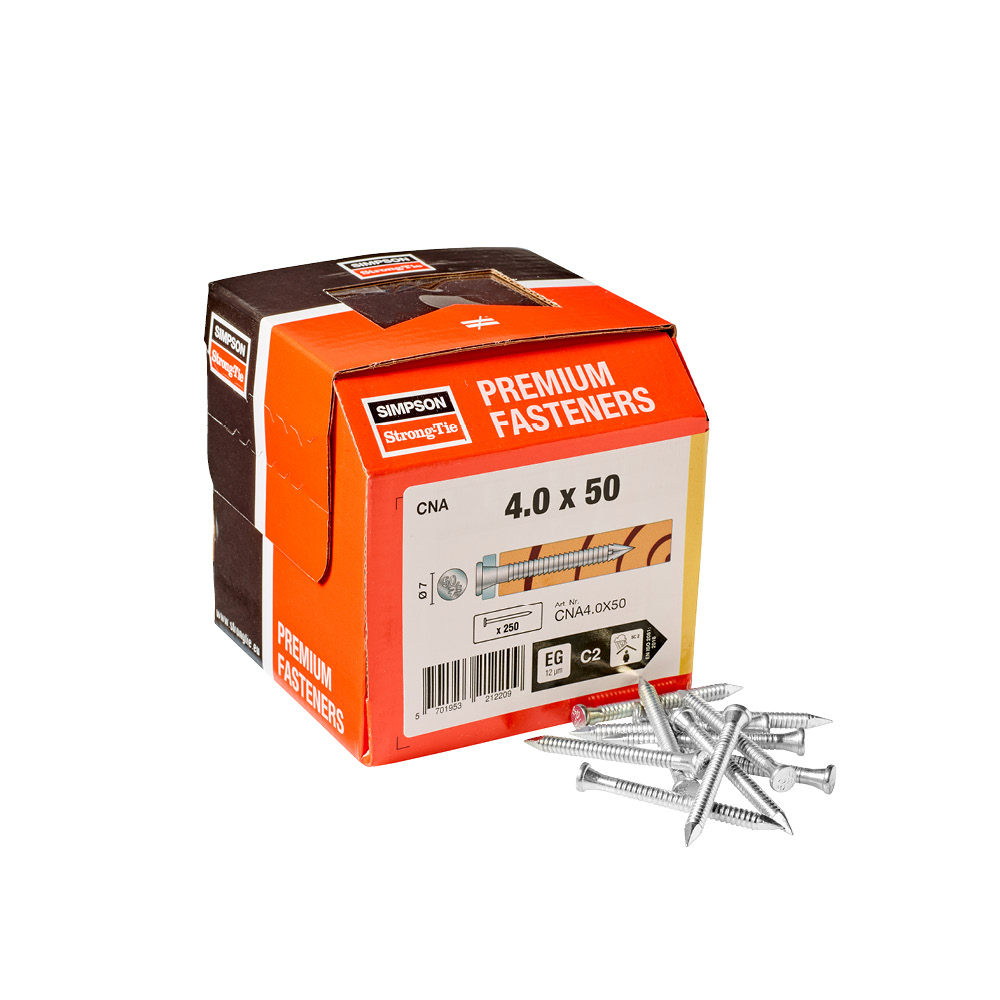

CNA Prod image 2.jpg

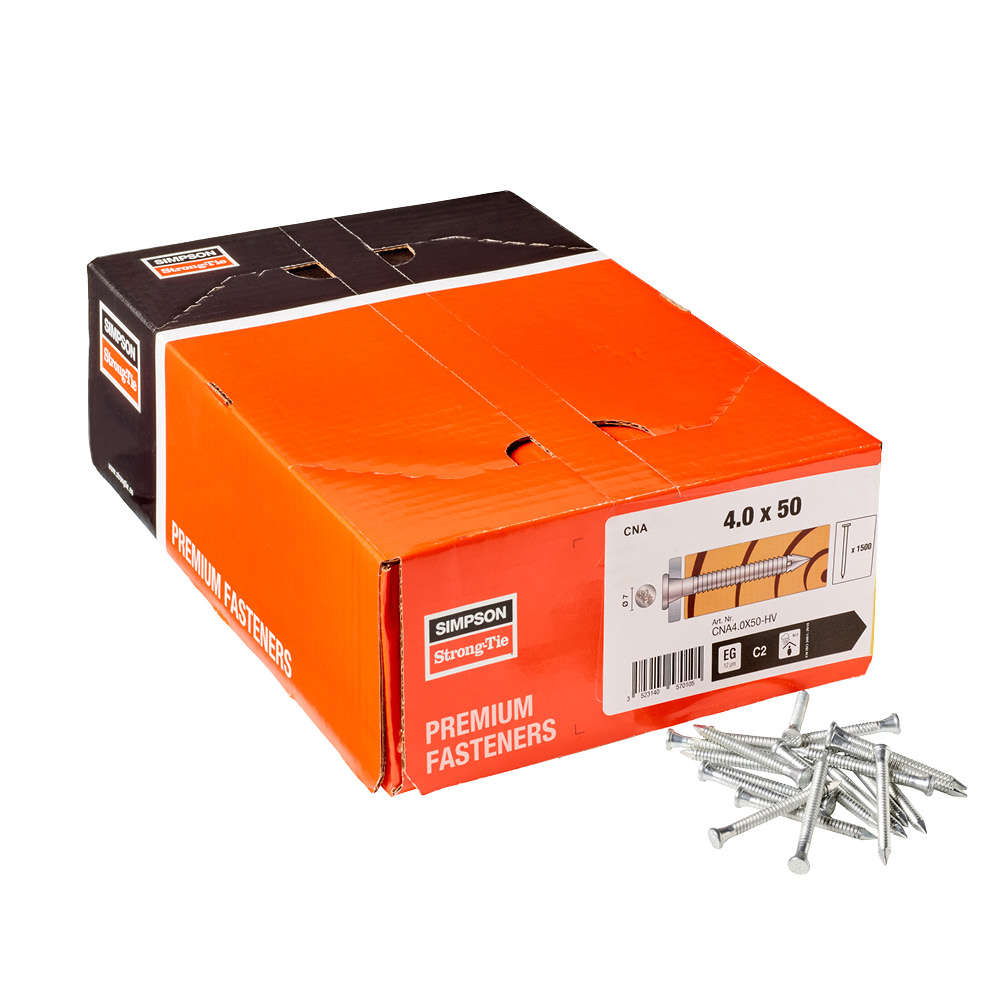

CNA Big Pack Prod image.jpg

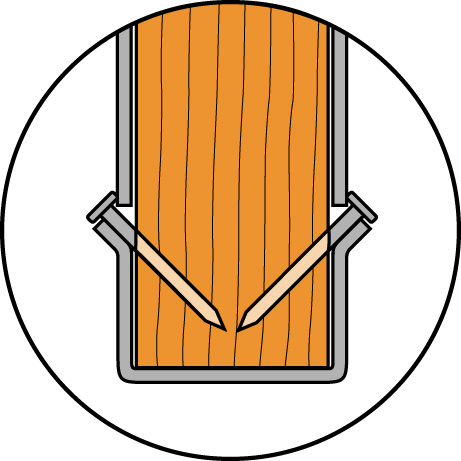

Clouage angle positif

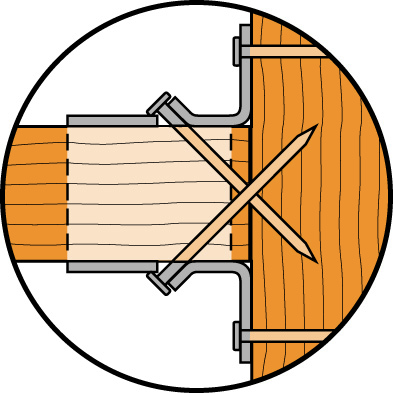

Clouage double cisaillement

CNA Photo Gallery 1.jpg

Vlastnosti

Materiál

C9D nebo C10D
Ochrana proti korozi: Pozinkovaná Fe / Zn12C, s tloušťkou vrstvy >12 mikronů

Vorteile

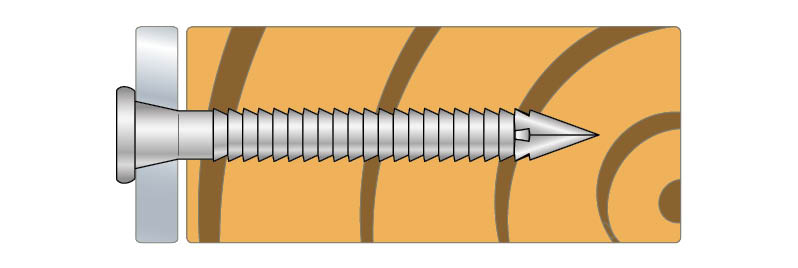

Kónické upevnění hřebíky zaručuje přesný přenos síly mezi ocelovou a dřevěnou plochou.
Hodnoty odporu se řídí ETA nebo EN.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

Spojovací prostředky pro stropní závěsy, nosníky, úhelníky, vaznice krokve, atd. a pro všeobecné uchycení dřeva

Technické údaje

Product dimensions and capacities

Rozměry

Product dimensions and capacities

Product dimensions and capacities

Reference	Fasteners rozměry[mm]
	rozměry výrobku[mm]
	d[mm]
CNA3.1X40	3.1
CNA3.1X60	3.1
CNA4.0X35	4
CNA4.0X40	4
CNA4.0X50	4
CNA4.0X60	4
CNA4.0X75	4
CNA4.0X100	4
CNA6.0X60	6
CNA6.0X80	6
CNA6.0X100	6

Capacities are for 2mm thick steel plates and Grade C24 timber. Please refer to ETA-04/0013 for the capacities of other thicknesses and timber grades

Mekaniske egenskaber

Reference	hřebíky loads
	Characteristic Capacities[kN]
	Rax,k[kN]	Rlat,k[kN]
CNA3.1X40	0.57	1.41
CNA3.1X60	0.95	1.64
CNA4.0X35	0.61	1.66
CNA4.0X40	0.74	1.85
CNA4.0X50	0.98	2.22
CNA4.0X60	1.23	2.36
CNA4.0X75	1.45	2.5
CNA4.0X100	1.43	2.48
CNA6.0X60	1.84	3.97
CNA6.0X80	2.15	4.47
CNA6.0X100	2.15	4.47

Pro více podrobností viz ITTR nebo ETA

Certifikace

Evropské technické posouzení (ETA)

eta040013-sst-cna-csa-r3-2019.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

Ke stažení

CNA kotevní hřebíky

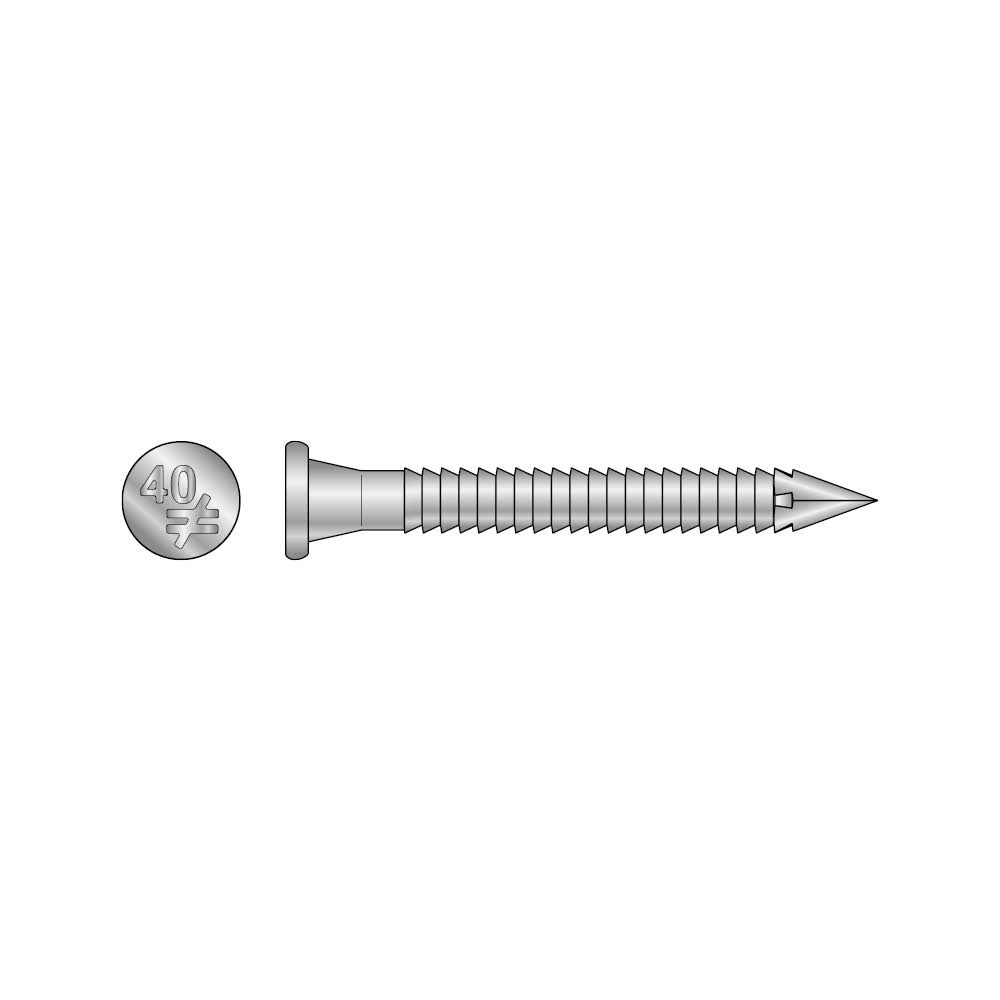

Chcete získat spolehlivou informaci ohledně délky již zatlučeného kotevního hřebíku? U Simpson Strong-Tie^® žádný problém - jeden pohled na hlavu Vám to prozradí.

CNA kotevní hřebíky - F-CNA-1020

Procházet online

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
