Hlavní produktové řady

Spojovací prvky
Úhelníky
EC

Úhelník EC

Vhodný pro uchycení např. police, zesílení spoje u nábytku nebo jiných lehčích materiálů.

Technický list
Servisní třída 1
Servisní třída 1
EPD
EPD
Elektroizolační ocel
Elektroizolační ocel
Uvnitř
Uvnitř

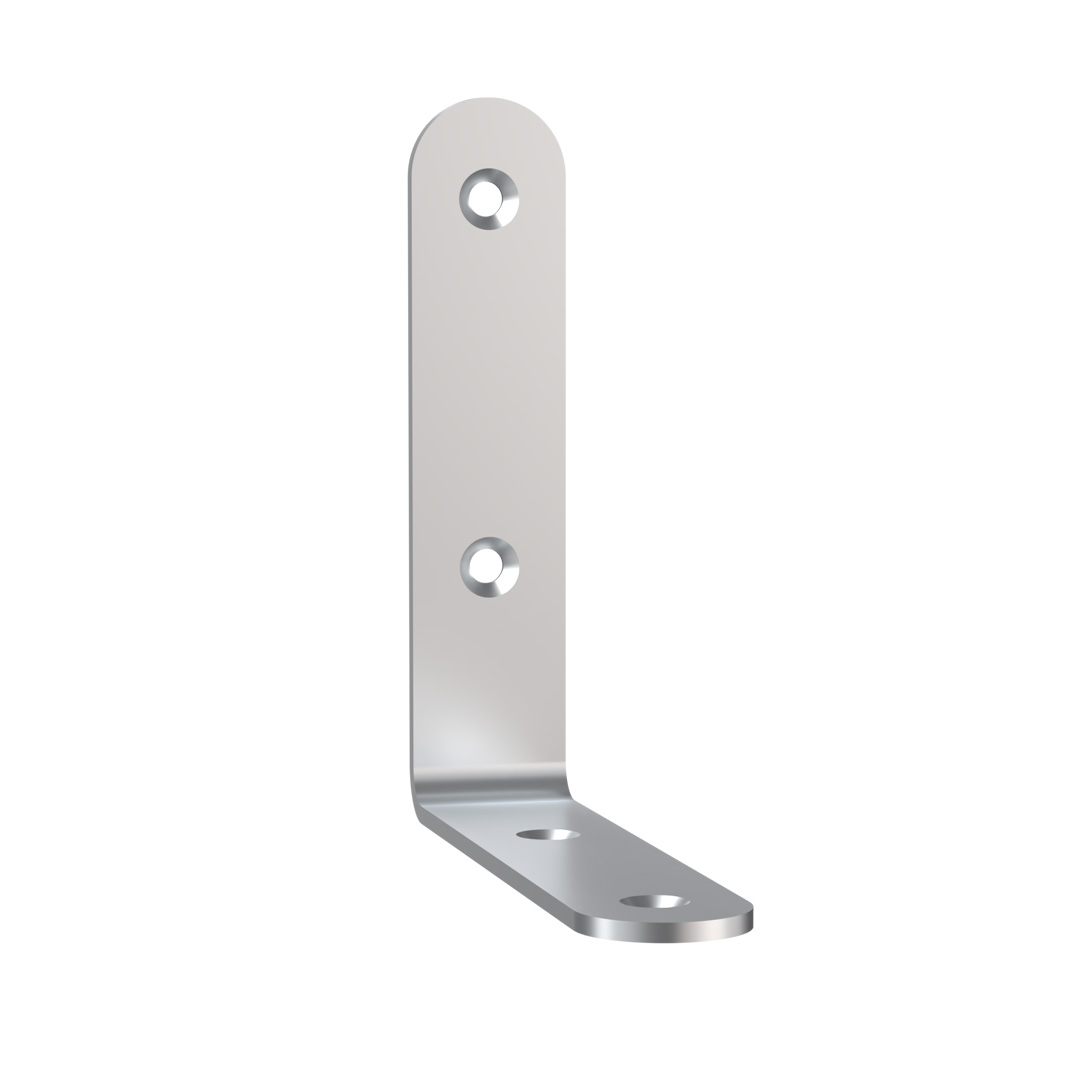

EC main image

Podrobnosti produktu

Obrázky

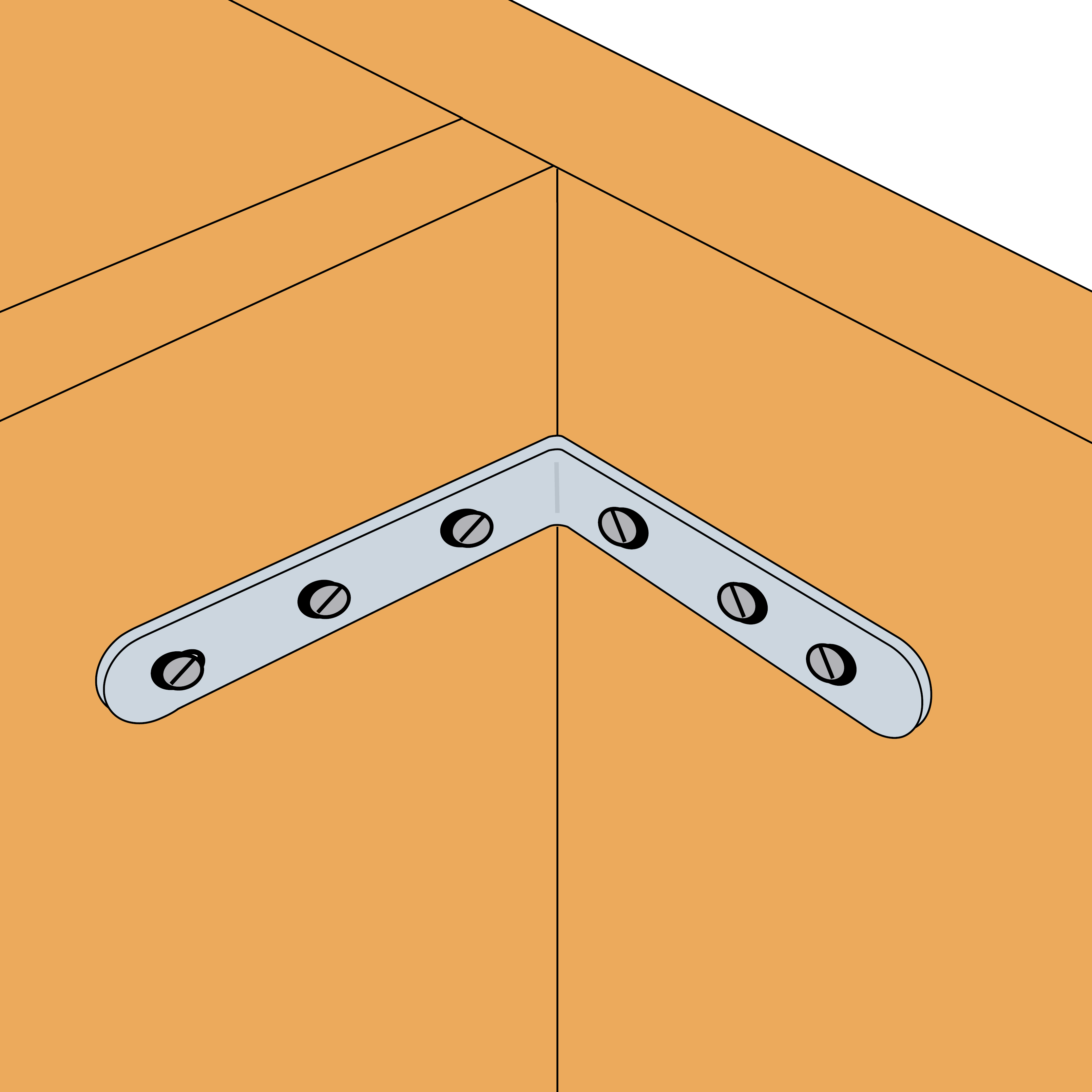

Corner reinforcement.

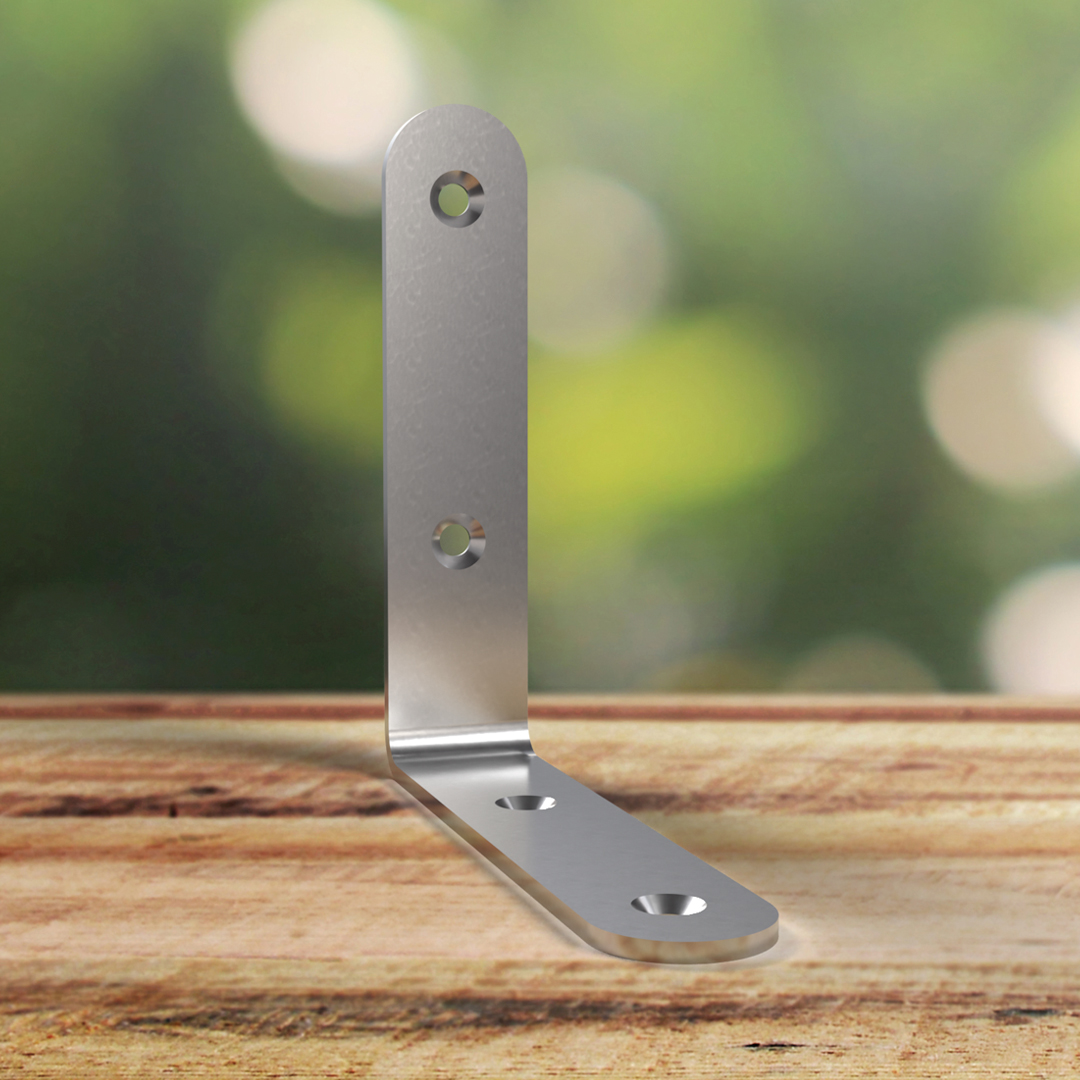

Équerres de chaise EC140/3

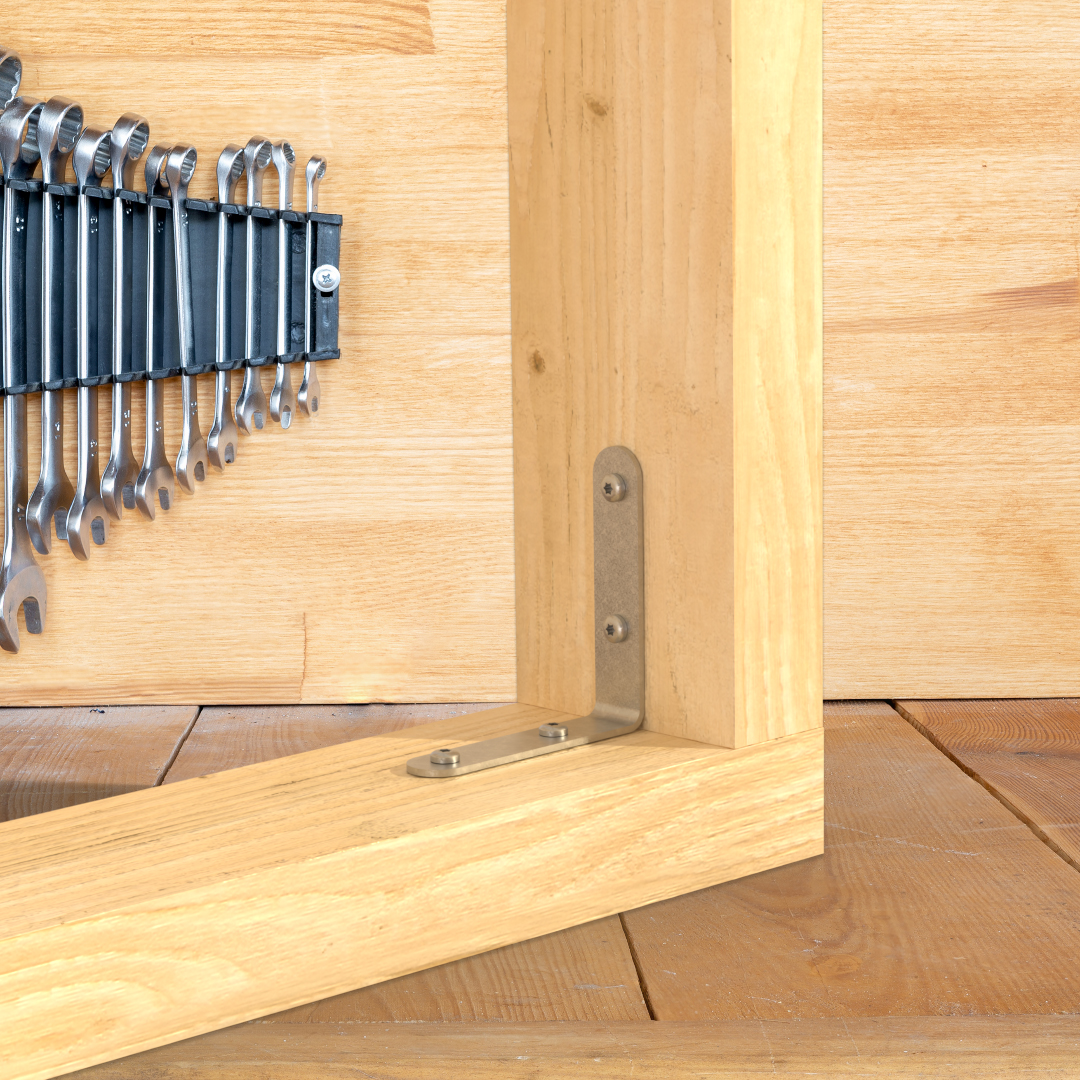

EC Installed.jpg

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování cca. 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Kostengünstige und Lösung für Lagesicherung oder Verstärkung für die DIY-Projekte.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

  • Pro domácí použití a zahradu.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Referencekonektor rozměry
rozměry výrobku[mm]nosníkpříruba Bostatní
A[mm]B[mm]C[mm]tloušťka[mm]kulatýkulatýhmotnost[kg]
Ø4∅[mm]Ø5.8ØØ4Ø[mm]Ø5.8Ø
EC30/230301522---2---0.013
EC40/240401522---2---0.017
EC80/2.58080182.5-2---2--0.045

1. Countersunk holes

Instalace

Instalace

Befestigung

  • Připojení ke dřevu se provádí vruty, např CSA.

.

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. L'équerre est aussi pointée ou vissée sur celui-ci.
Corner reinforcement.

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Související produkty

Knihovna CAD a BIM

2D

EC30/2

EC40/2

EC80/2.5

3D

EC30/2

EC40/2

EC80/2.5

3D Simplified

EC30/2

EC40/2

EC80/2.5

ZIP balíčky

Koupit online
