Tyto úhelníky jsou vhodné pro horizontální nosné a nakloněné pojistné vaznice.
Označení CE
ETA
Servisní třída 2
Uvnitř
Pozinkovaná ocel Z275
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S250GD+Z275 dle norem DIN EN10346
Ochrana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
Vorteile
Optimální pro spoje nosníků a vaznice v šikmých střešních konstrukcích.
Zajištění vaznice proti vyklopení na šikmých nosičích
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva
Anwendungsbereich

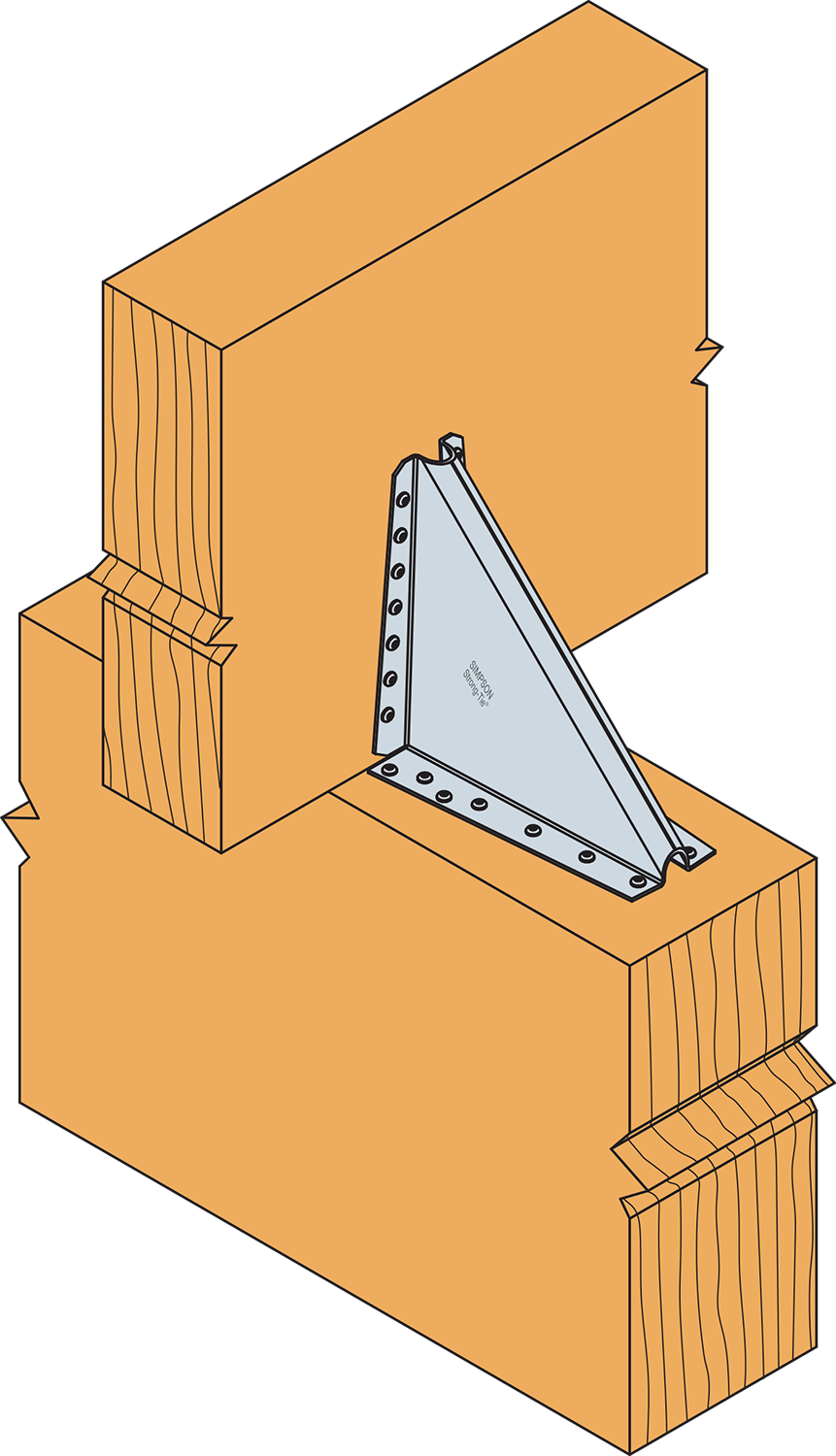

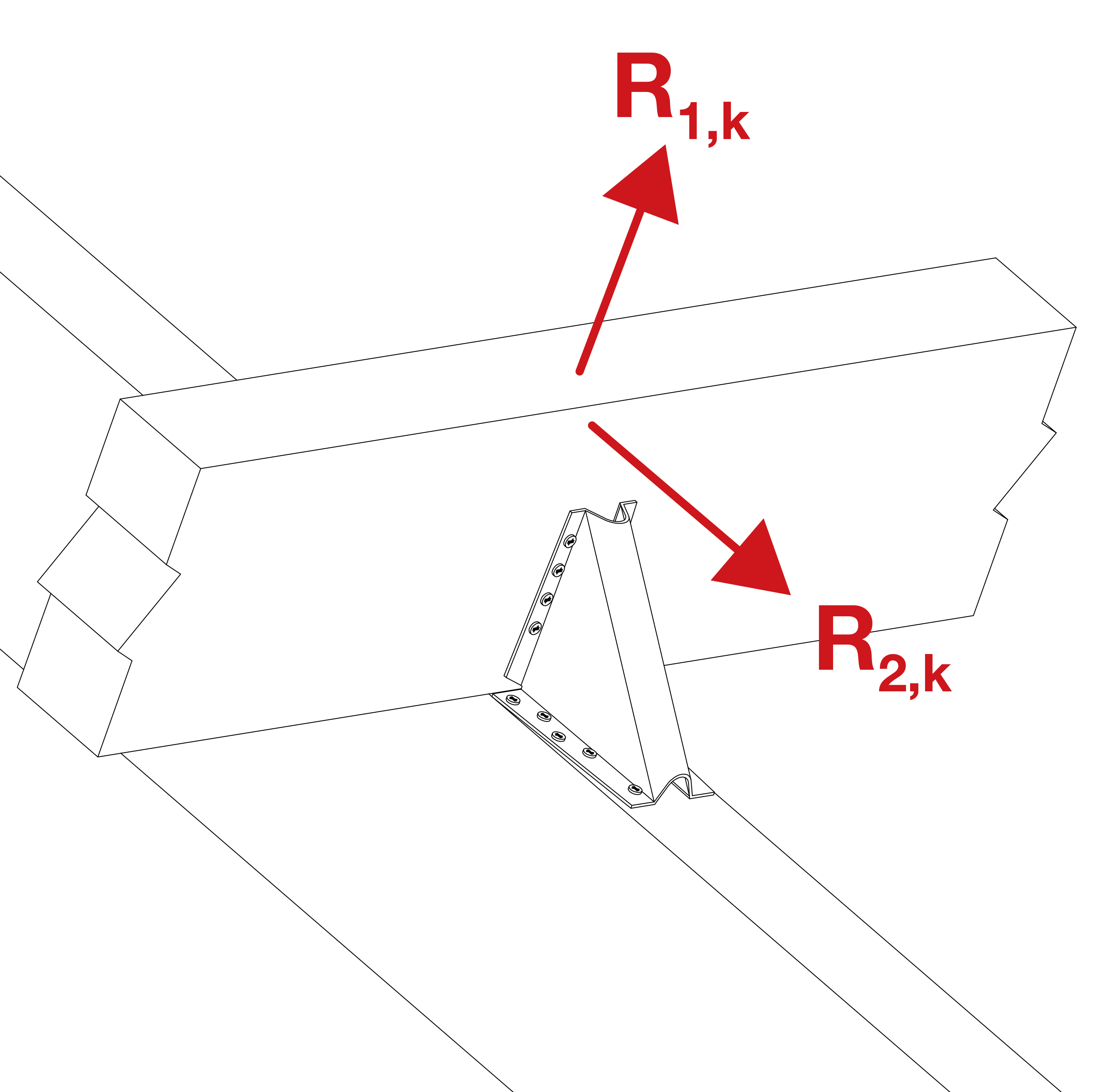

- Knaggen eignen sich besonders für die Sicherung kippgefährdeter Pfetten gegen Abheben und Kippen auf geneigten Bindern und Trägern.
- Knaggen geben in Kombination mit Sparrenpfettenankern optimale Anschlüsse von Balken und Pfetten in geneigten Dachkonstruktionen.

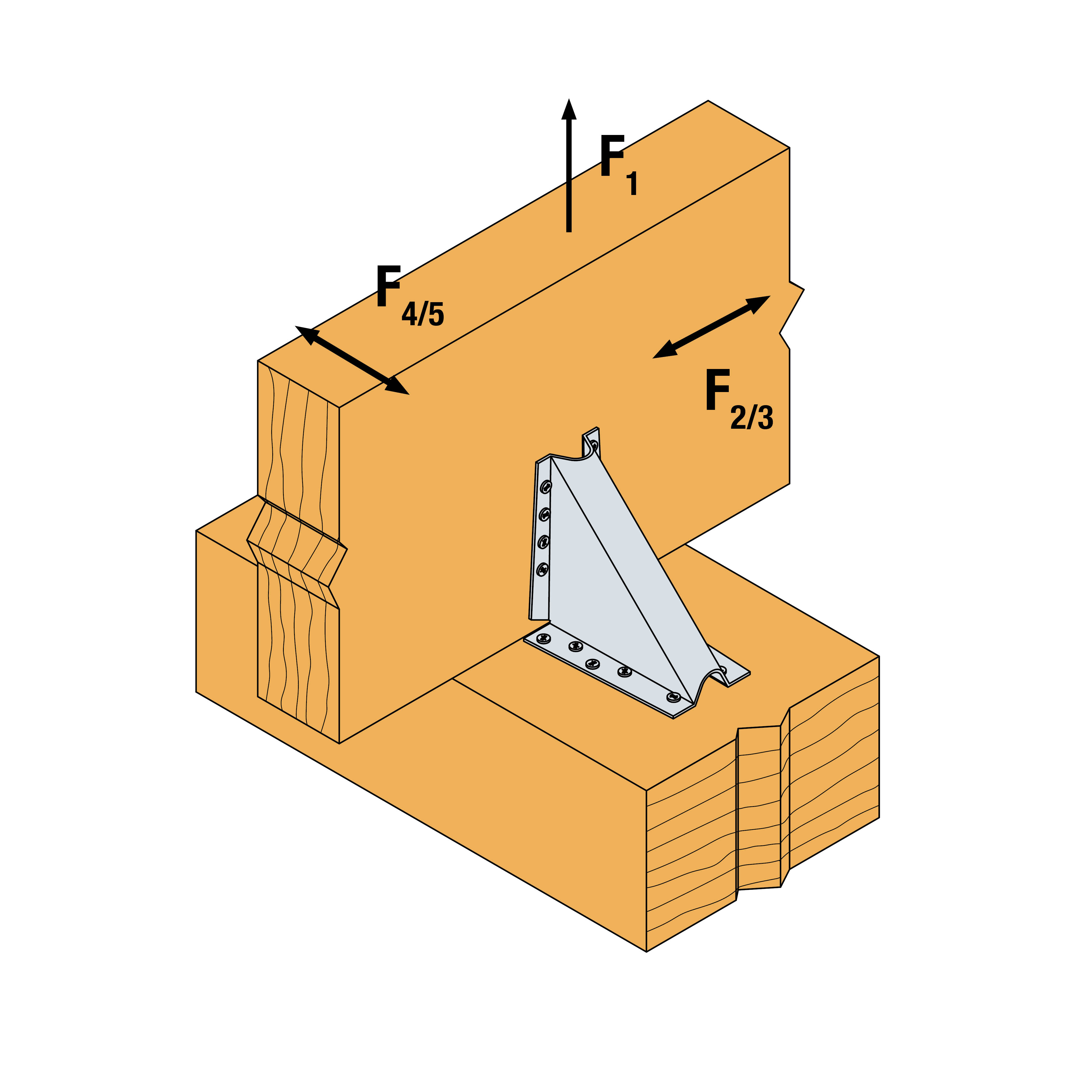

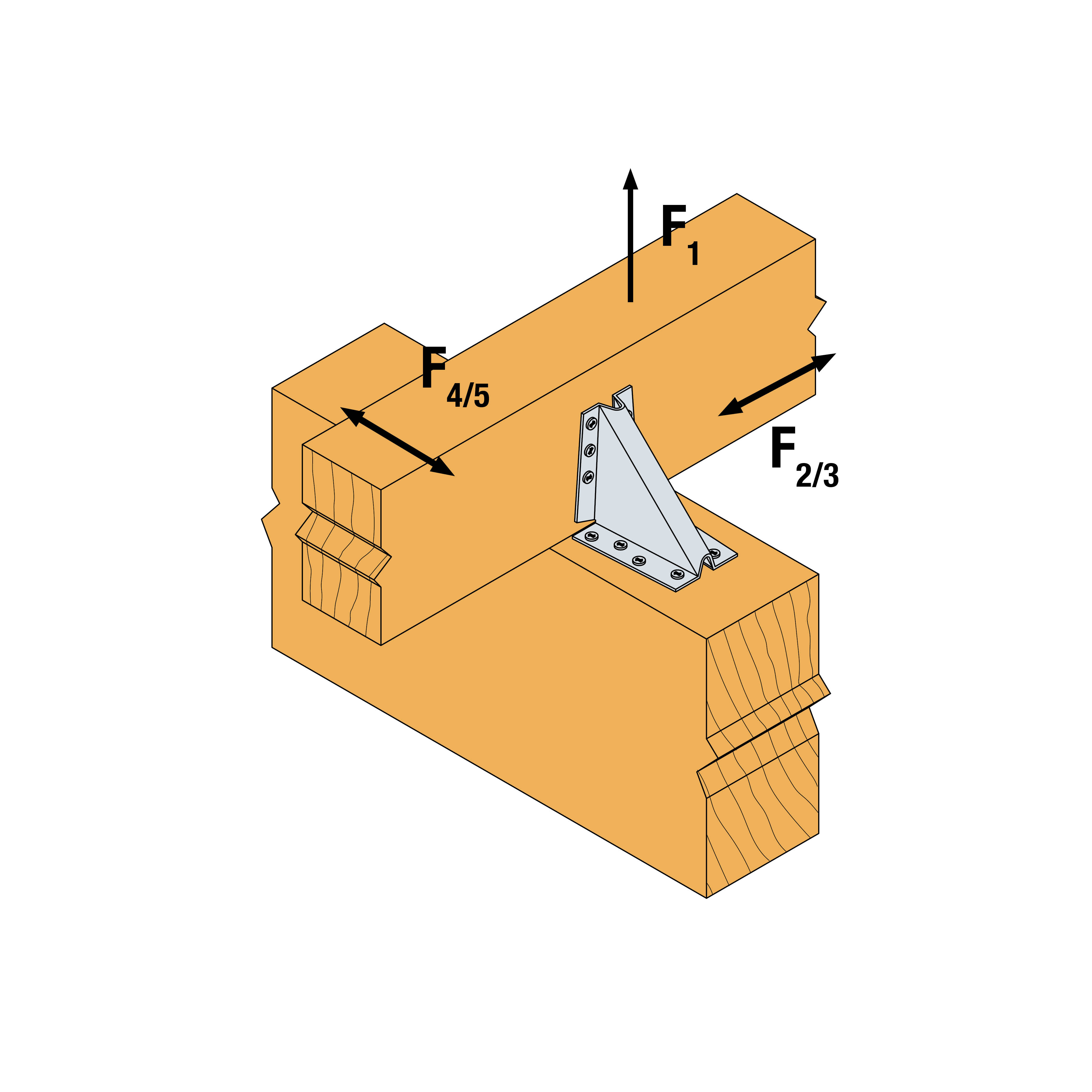

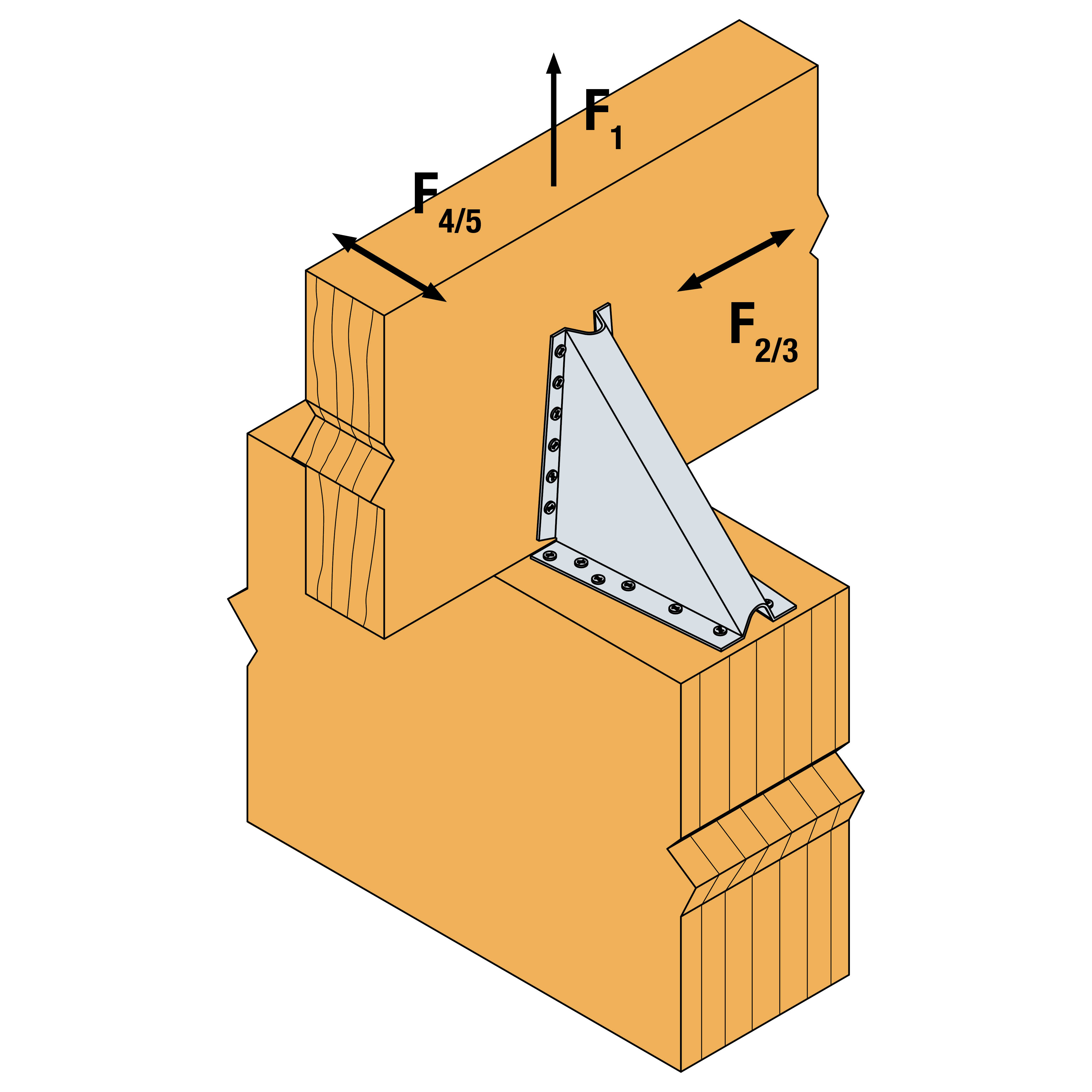

Technické údaje
Kapacita při plném zahřebíkování
Art. nr. | Upevňovací prvky | Characteristic capacities - Timber C24 - 1 angle bracket per connection [kN] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Příruba A | Hlava | R1.k | R2.k | ||||||||
Množství | Typ | Množství | Typ | f = 20 mm | f = 40 mm | f = 50 mm | e = 100 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
KNAG90 | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
KNAG130 | 9 | CNA4,0x40 | 10 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
KNAG170 | 11 | CNA4,0x40 | 12 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
KNAG210-B | 14 | CNA4,0x40 | 14 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
