PPD
Stützenfüße Typ D
Die PPD Stützenfüße eignen sich für die Befestigung von Holzstützen und -pfosten in Betonfundamenten.

Označení CE

ETA
EPD

Servisní třída 3

Exteriér

Žárově pozinkovaná ocel
Podrobnosti produktu
Vlastnosti
Material
Stahlqualität:
S 235 JR gemäß DIN EN 10025
Korrosionsschutz:
nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461
Vorteile

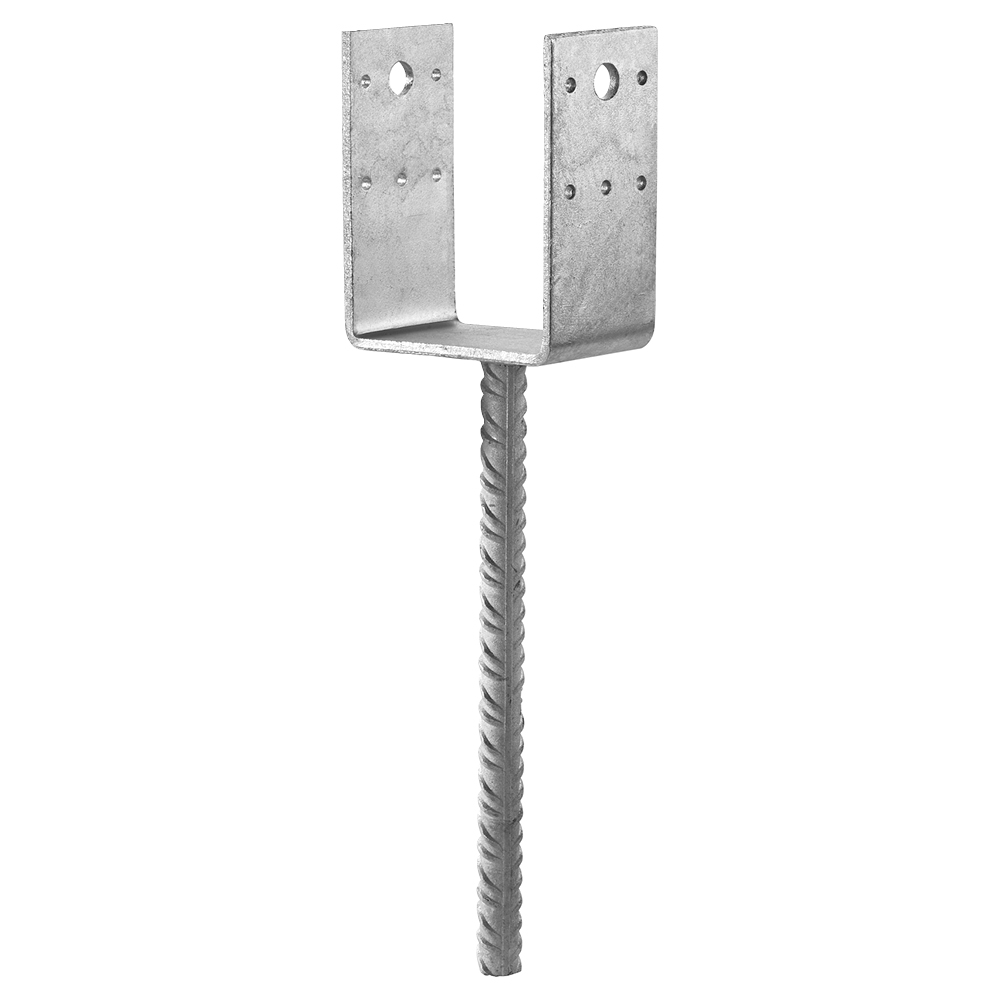

- Die Stützenfüße bestehen aus U-förmig gebogenen Stahlplatten St. 37 an denen ein Rippenstab angeschweißt ist und werden nach Fertigstellung rundumfeuerverzinkt.
- Sie ermöglichen sichere Befestigungen und sind einfach zu montieren.
Aplikace
Anwendbare Materialien
Auflager:
- Beton
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich
- Sie sind überwiegend für den Einsatz in Leichtbauten gedacht, wie z.B. in Pergolen und Terrassen.
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | Top plate otvory | ||||||||
| množství v krabici | hmotnost[kg] | A[mm] | B[mm] | C[mm] | F[mm] | E[mm] | t[mm] | kulatý | ||
| Ø[mm] | Ø13.5 | |||||||||
| PPD80/70G | 15 | 1.3 | 80 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD90/90G | 10 | 1.9 | 90 | 90 | 136.5 | 250 | 20 | 5 | 12 | 4 |
| PPD100/70G | 10 | 1.4 | 100 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/90G-R | 10 | 1.9 | 100 | 90 | 131.5 | 250 | 20 | 5 | 12 | 4 |
| PPD120/90G-FR | 10 | 1.9 | 120 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD140/90G-R | 10 | 2 | 140 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
Hodnoty pro připojení
| Reference | patka sloupku únosnost | ||||||
|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | |||||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | ||||||

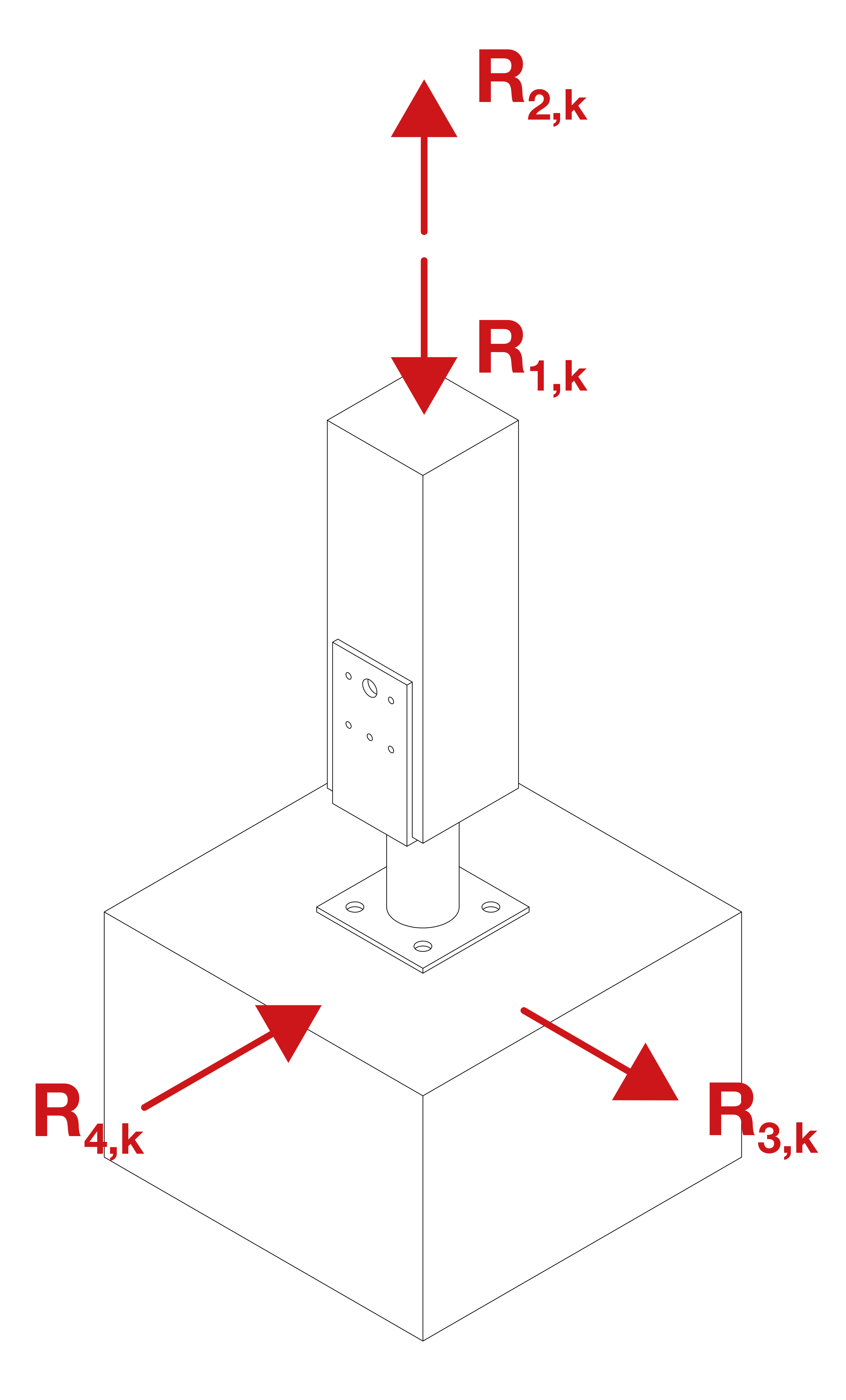

| On post | R₂,ₖ | R3,k | R₄.ₖ | R₁,ₖ | |||
| množství | typ | beton pevnost class | |||||
| C12/15 | C20/25 | ||||||
| PPD80/70G | 10 | CNA Ø4,0x40 | min (18.4 ; 11.4/kmod) | 3.7/kmod | min (10.9 ; 5.8/kmod) | 28.0/kmod | min (81.9 ; 40.9/kmod) |
| PPD90/90G | 12 | CNA Ø4,0x40 | min (22.0 ; 13.4/kmod) | 6.4/kmod | min (18.7 ; 11.4/kmod) | 36.9/kmod | min (78.4; 54.5/kmod) |
| PPD100/70G | 10 | CNA Ø4,0x40 | 8.7/kmod | 3.7/kmod | 5.8/kmod | 28.0/kmod | 40.9/kmod |
| PPD100/90G-R | 12 | CNA Ø4,0x40 | min (22.0 ; 11.7/kmod) | 6.6/kmod | min (18.7 ; 11.4/kmod) | 36.9/kmod | min (99.4 ; 54.5/kmod) |
| PPD120/90G-FR | 12 | CNA Ø4,0x40 | 9.4/kmod | 7.2/kmod | 11.4/kmod | 36.9/kmod | 54.5/kmod |
| PPD140/90G-R | 12 | CNA Ø4,0x40 | 7.8/kmod | 7.2/kmod | 11.4/kmod | 36.9/kmod | min (102.2 ; 54.5/kmod) |
Kombinierte Beanspruchung:
bzw.

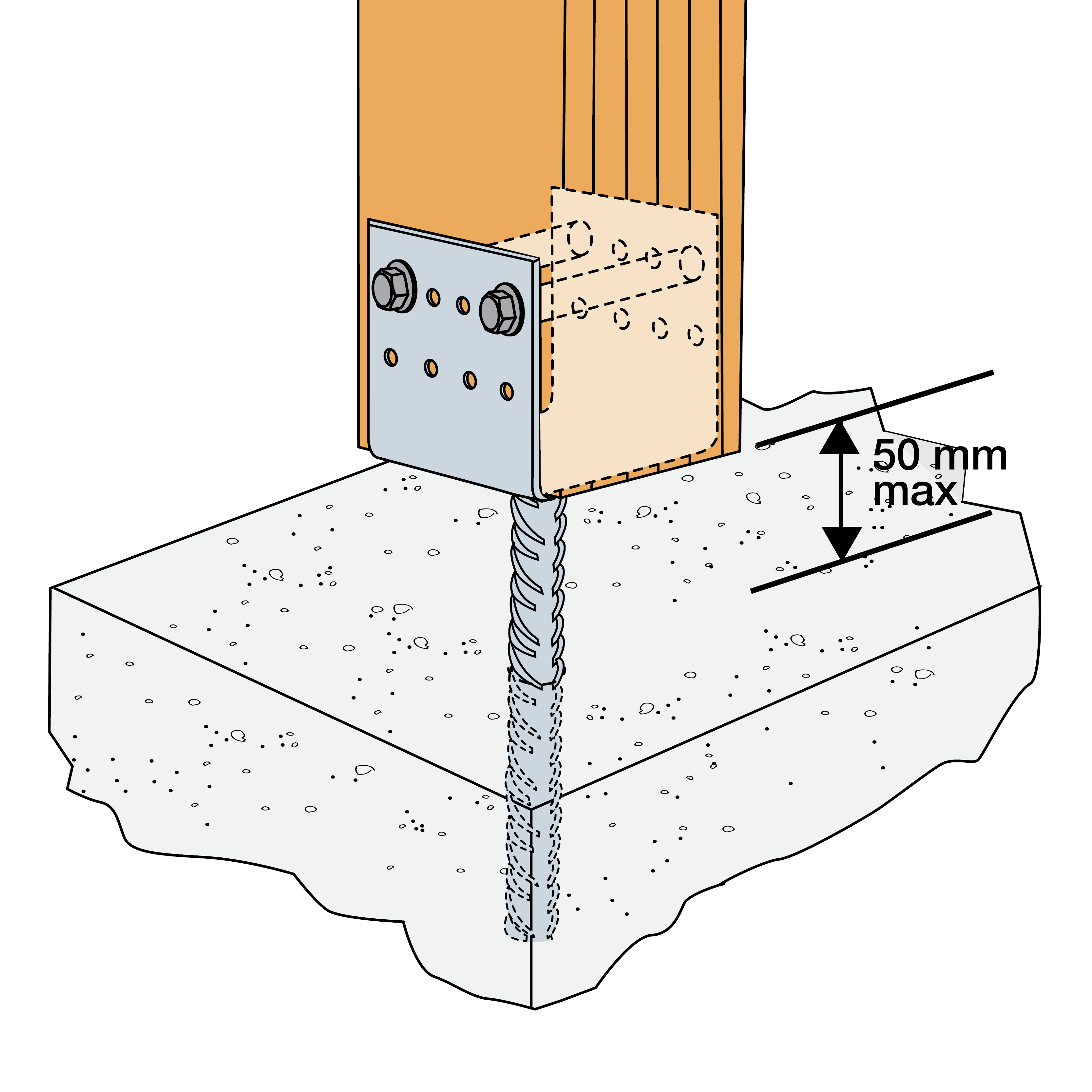

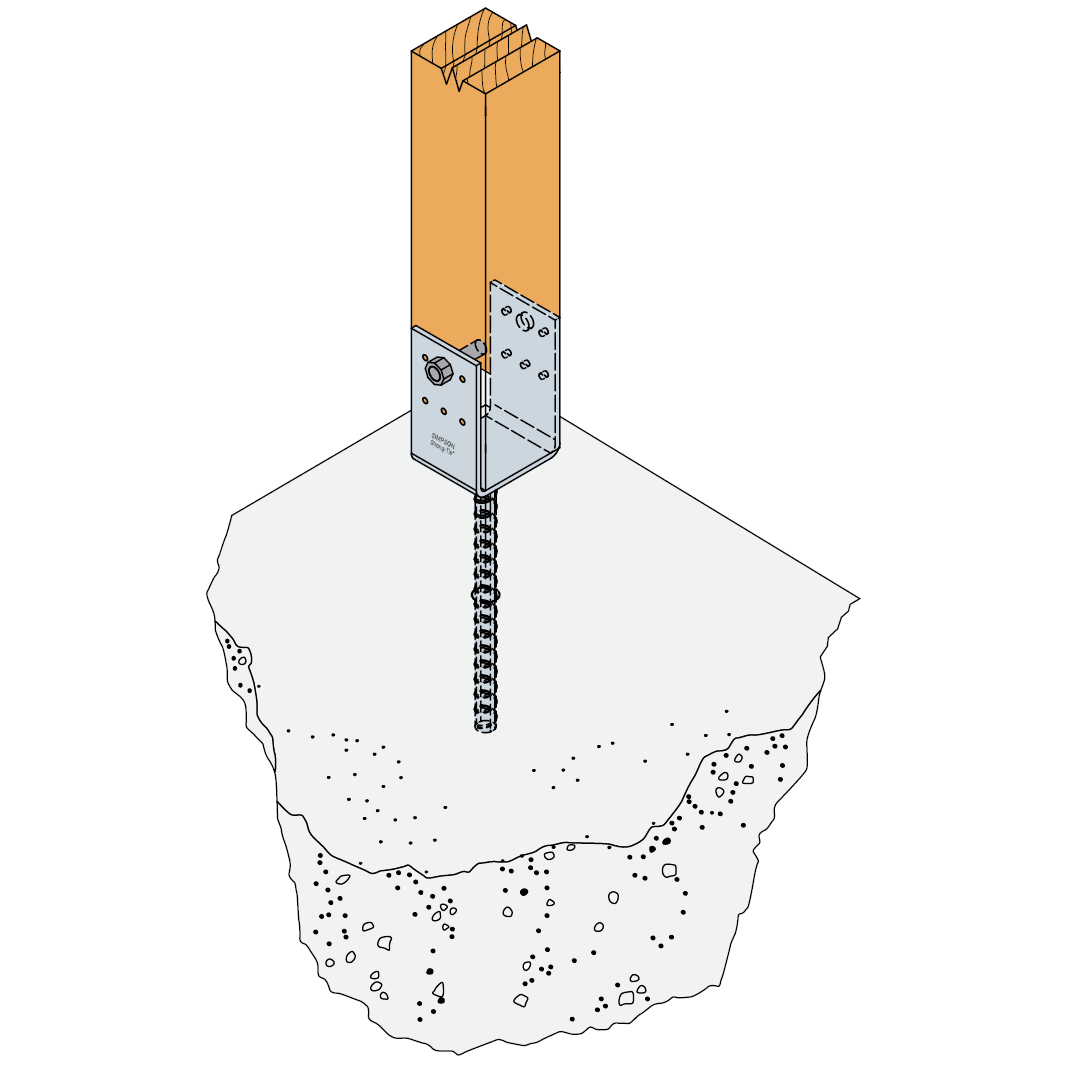

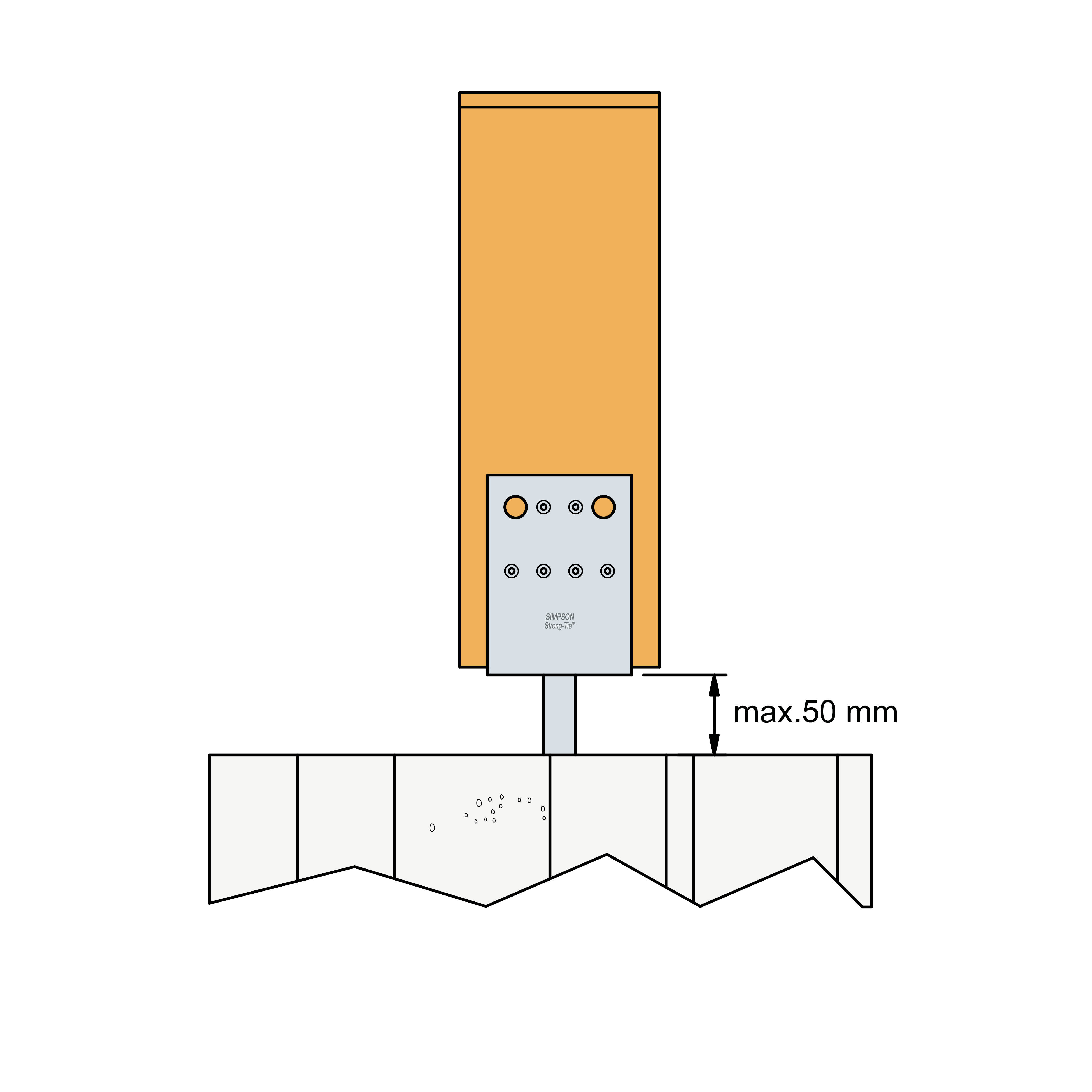

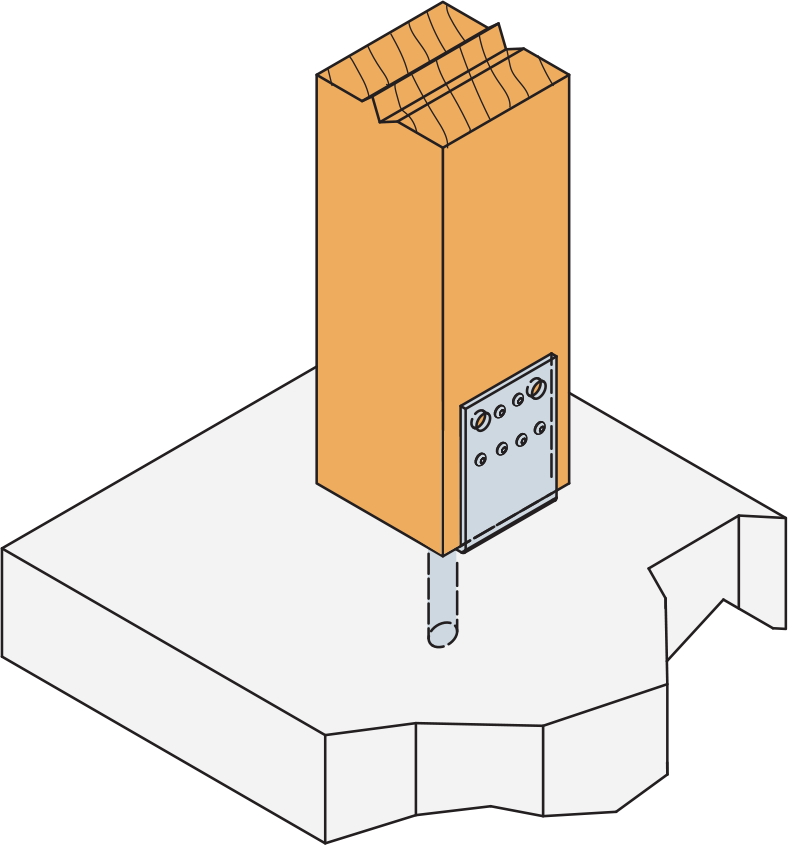

Instalace
