LSSU

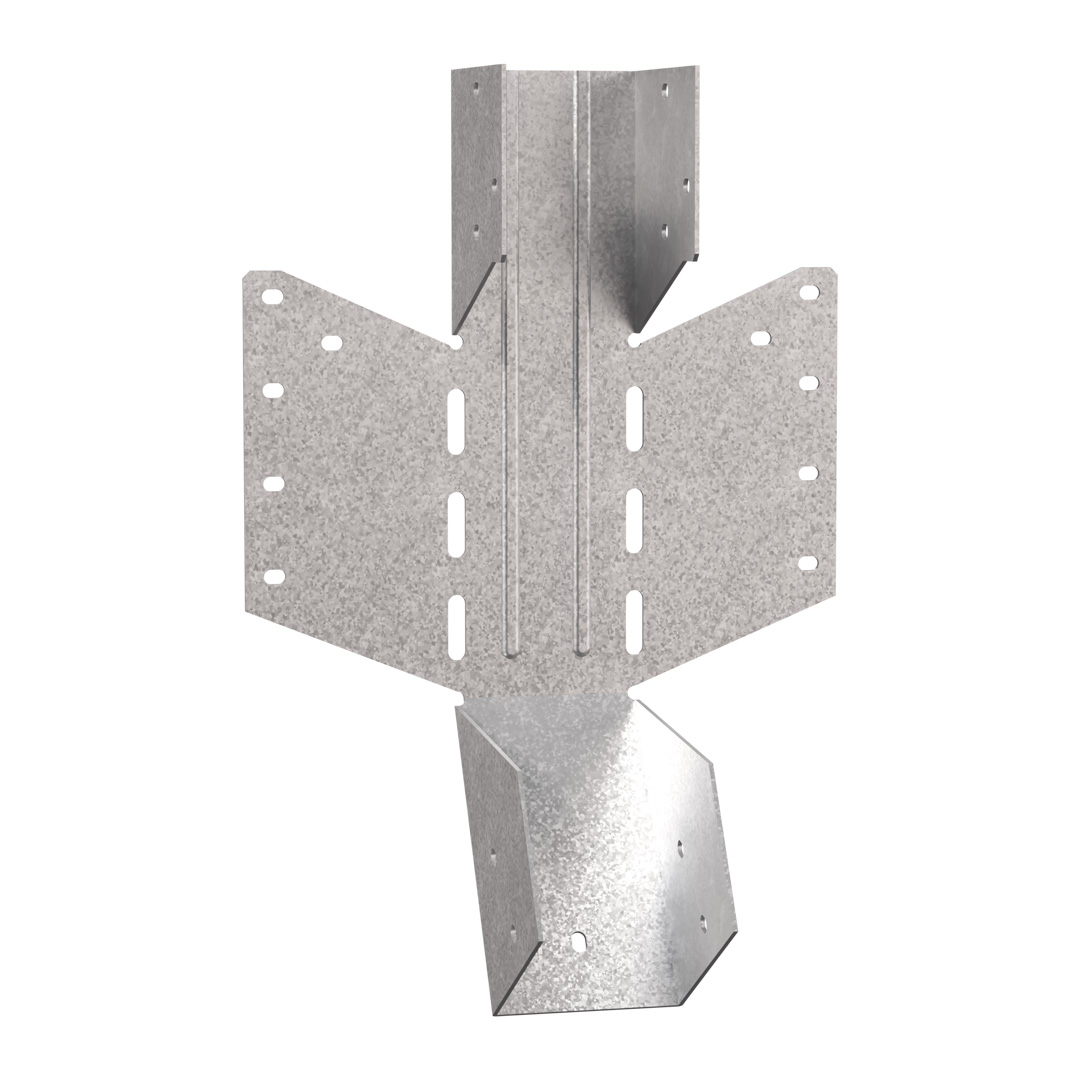

Trámová botka LSSU
EWP (Engineered Wood Products)botky se používají hlavně pro spoje hlavních nosníků z masivního dřeva, vrstveného dřeva nebo laminátových desek.
Označení CE
ETA
Servisní třída 2
EPD
Pozinkovaná ocel Z275
Podrobnosti produktu
Obrázky

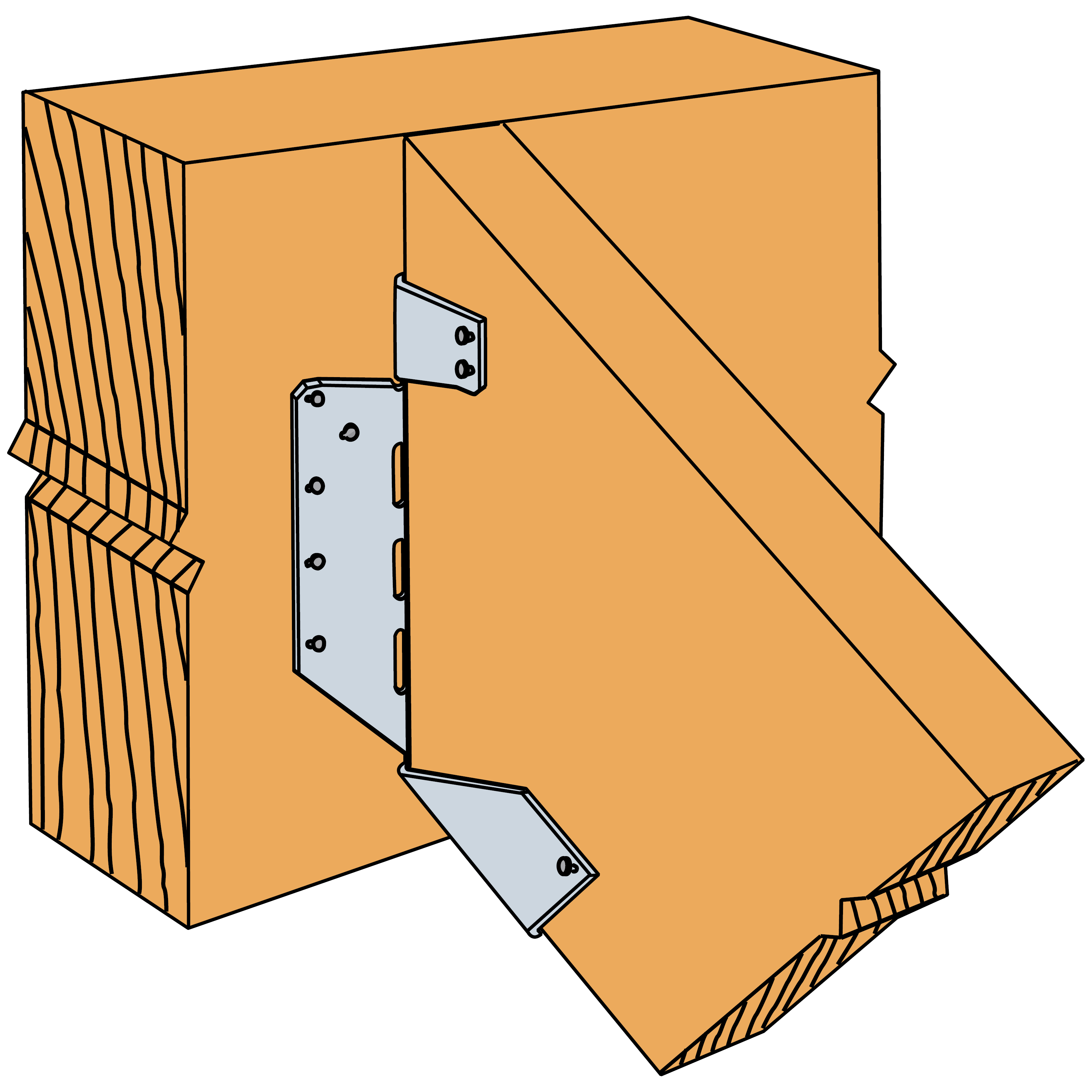

LSSU Sloped Installation

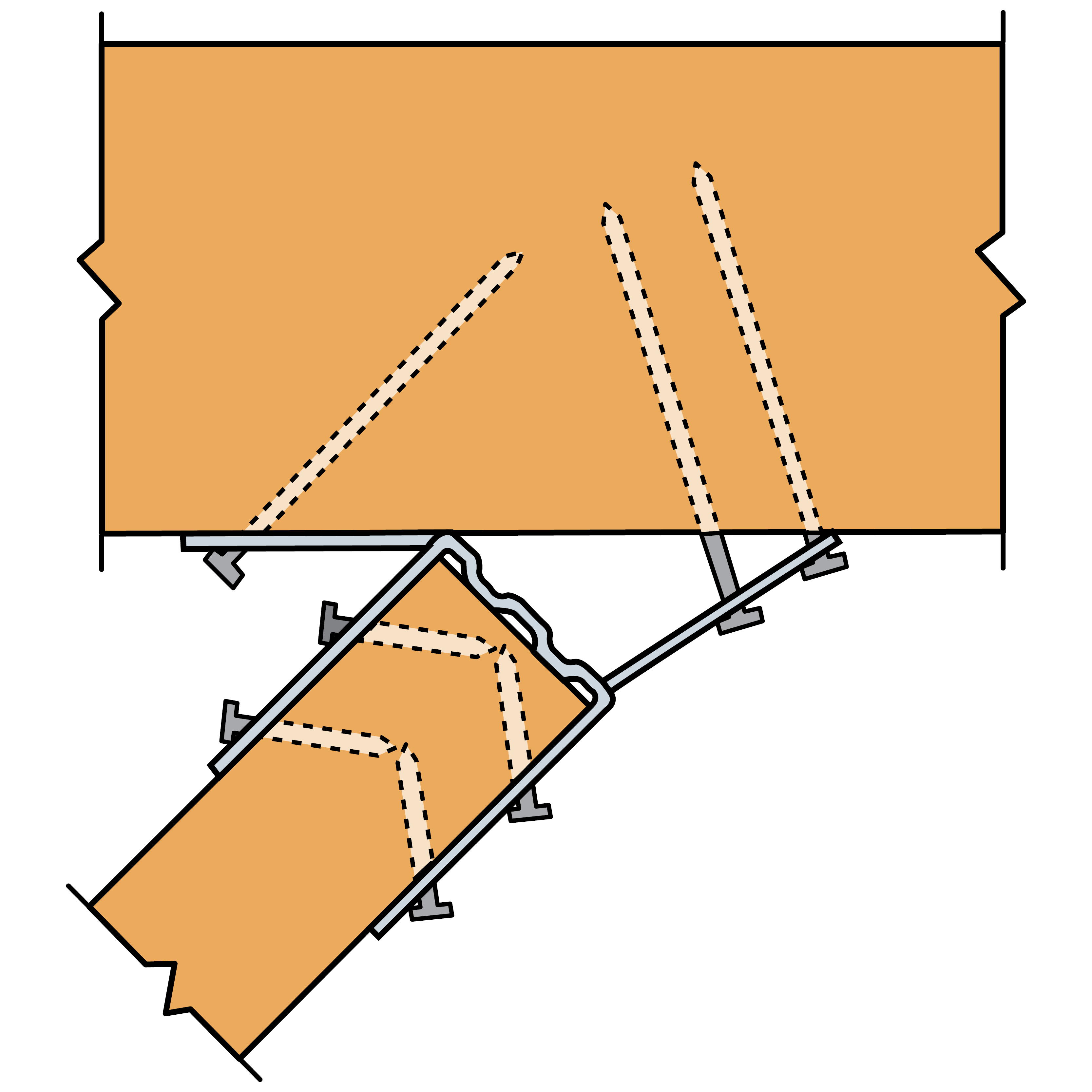

LSSU Plan View.

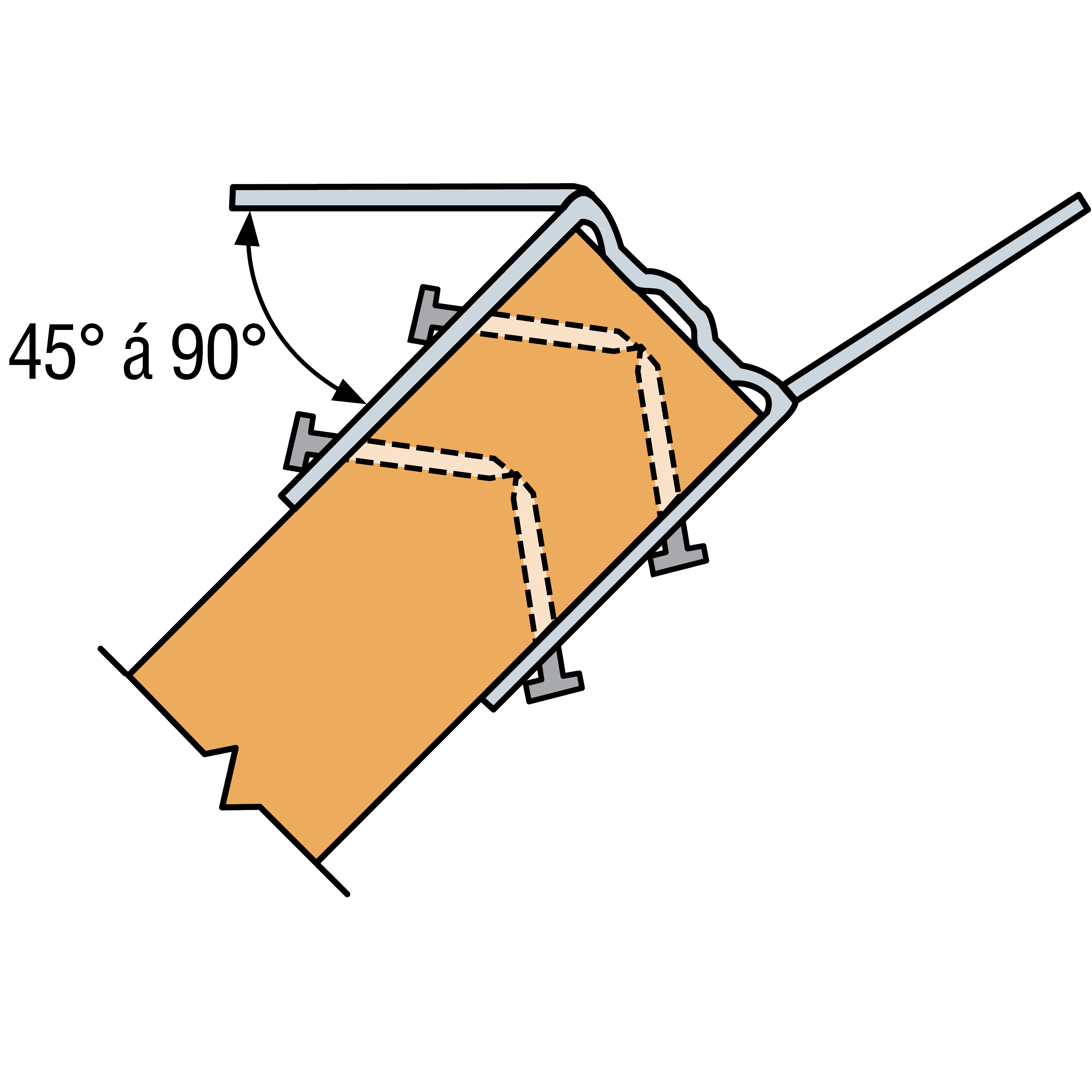

LSSU Plan View.
Vlastnosti
Aplikace
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| dřevo size[mm] | rozměry výrobku[mm] | ostatní | ||||||||
| výška | šířka | A[mm] | B[mm] | C[mm] | D[mm] | Tloušťka[mm] | množství v krabici | hmotnost[kg] | ||
| Min[mm] | Max.[mm] | Max.[mm] | ||||||||
| LSSU216/45 | 241 | 356 | 45 | 45 | 216 | 90 | 44 | 1.2 | 20 | 0.32 |
| LSSU216/60 | 241 | 356 | 60 | 60 | 216 | 90 | 50 | 1.2 | 16 | 0.32 |
| LSSU216/90 | 241 | 356 | 90 | 90 | 216 | 90 | 69 | 1.5 | 25 | 0.32 |
* Bending in slope only
SCL: Structural Composite Lumber
Nosnosti - dřevo na dřevo - pouze nakloněné
Rozměry
| Reference | Hanger únosnost | |
|---|---|---|
| Characteristic capacities - dřevo to dřevo - Sloped only | ||
| Characteristic Capacities[kN] | ||
| R₁,ₖ | R₂,ₖ | |
| Solid Sawn Flanged I-nosník or C24 Solid Section | Solid Sawn Flanged I-nosník or C24 Solid Section | |
| LSSU216/45 | 9.9 | 4 |
| LSSU216/60 | 9.9 | 4 |
| LSSU216/90 | 12.5 | 2.3 |
Nosnosti - dřevo na dřevo - zkosení nebo sklon a zkosení
Rozměry
| Reference | Hanger únosnost | ||
|---|---|---|---|
| Characteristic capacities - dřevo to dřevo - Skewed or sloped & skewed | |||
| počet of Fasteners | Characteristic Capacities[kN] | ||
| nosník | R₁,ₖ | R₂,ₖ | |
| N3.75x30 | Solid Section - dřevo C24 | Solid Section - dřevo C24 | |
| množství | |||
| LSSU216/45 | 7.0 | 8.1 | 4 |
| LSSU216/60 | 7.0 | 8.1 | 4 |
| LSSU216/90 | 12.0 | 7.1 | 2.3 |
Instalace
Instalace
LSSU Sloped Installation

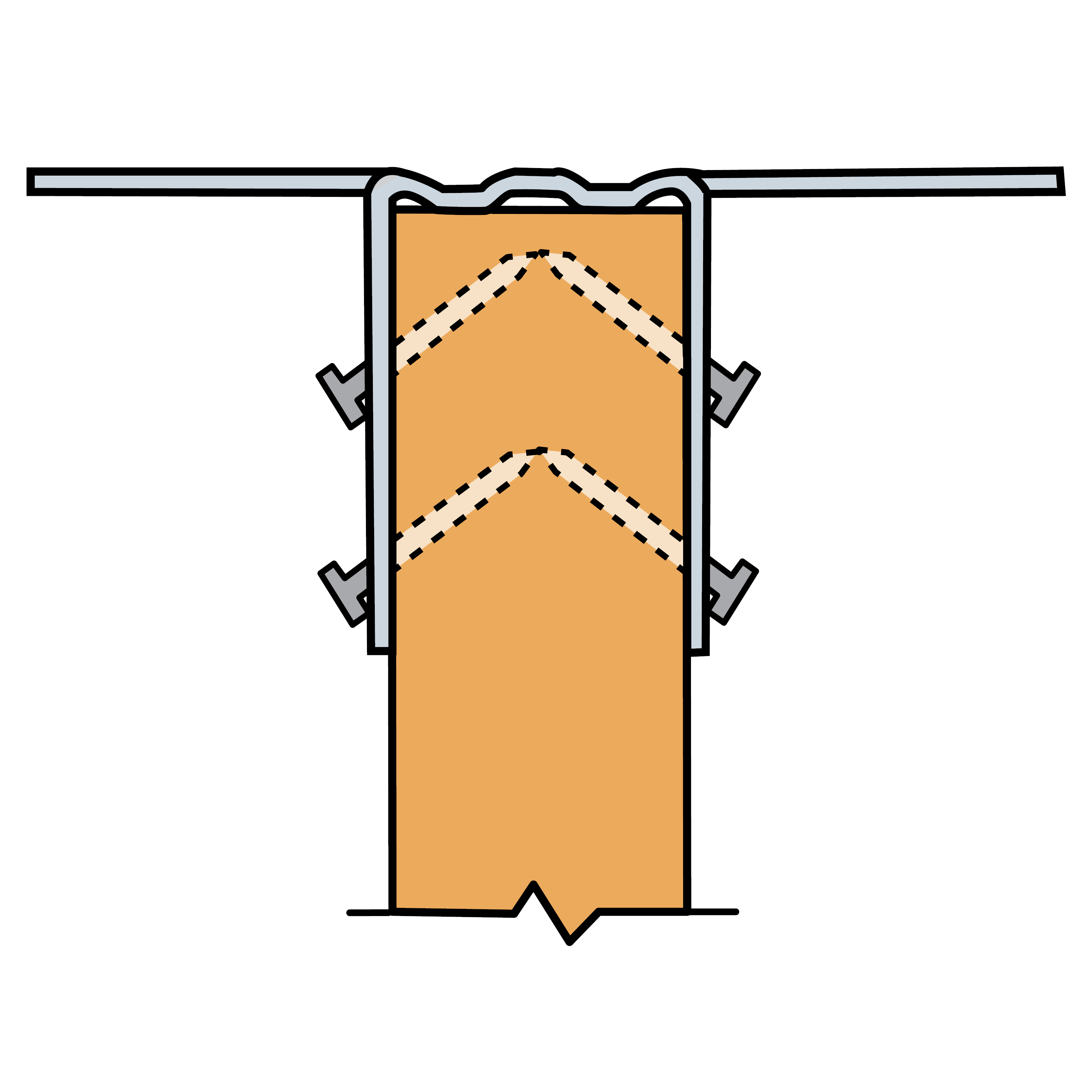

LSSU without skew.
LSSU Plan View.
LSSU Plan View.
