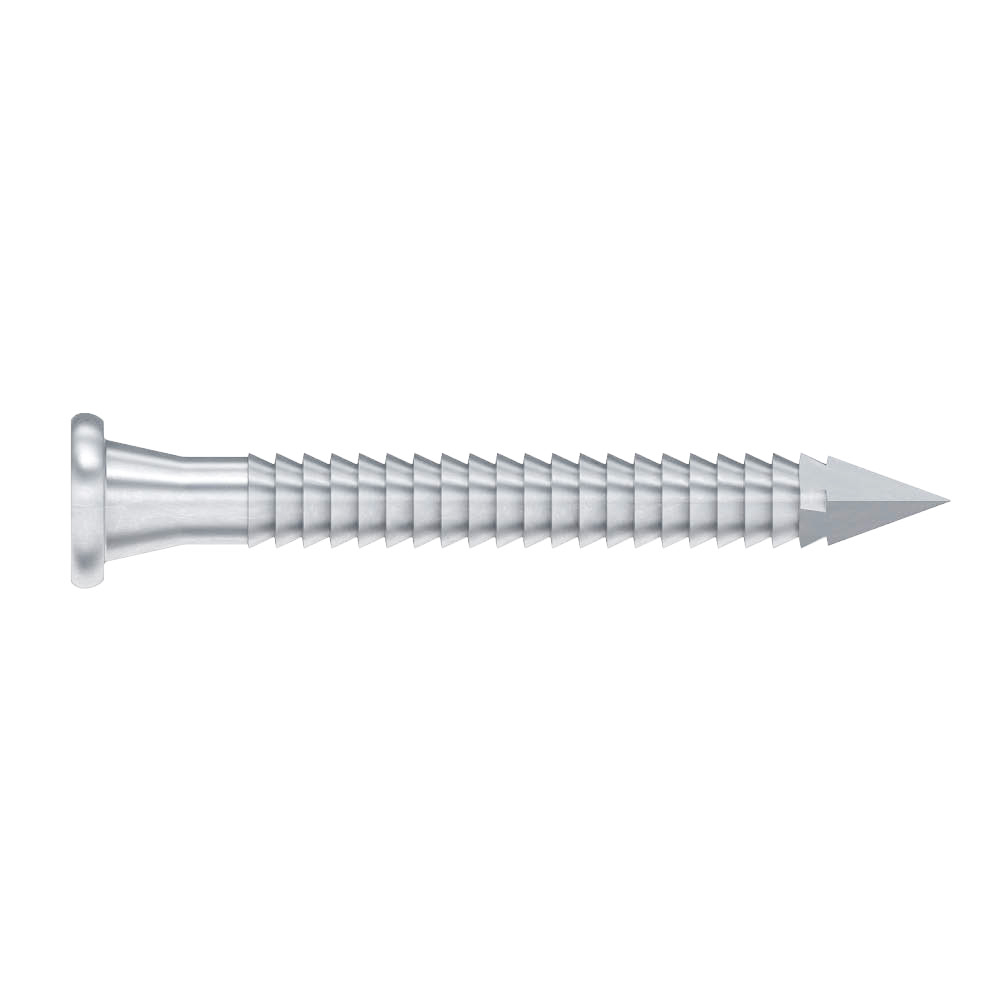

CNA-S

Hřebíky CNA nerez

Tyto hřebíky jsou speciálně vyvinuty pro uchycení všech výrobku společnosti Simpson Strong-tie s.r.o.

Technický list

Označení CE

ETA

Servisní třída 3

A4 nerezová ocel

Korozivní Atmosféra

Solid Wood

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli:

Nerez 1.4401 bzw. 1.4404 (V4A) dle norem EN10088
Třída odolnosti proti korozi III

Vorteile

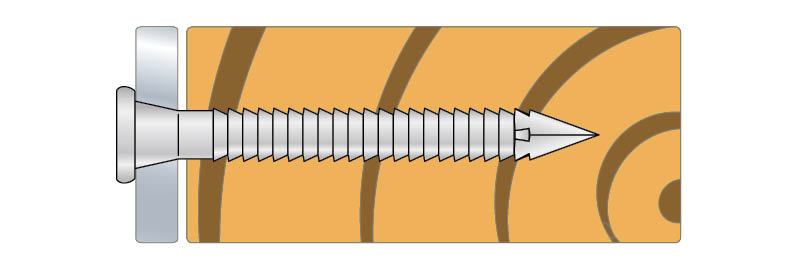

Kónické upevnění hřebíky zaručuje přesný přenos síly mezi ocelovou a dřevěnou plochou.
Hodnoty odporu se řídí ETA nebo EN.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

Spojovací prostředky pro stropní závěsy, nosníky, úhelníky, vaznice krokve, atd. a pro všeobecné uchycení dřeva

Technické údaje

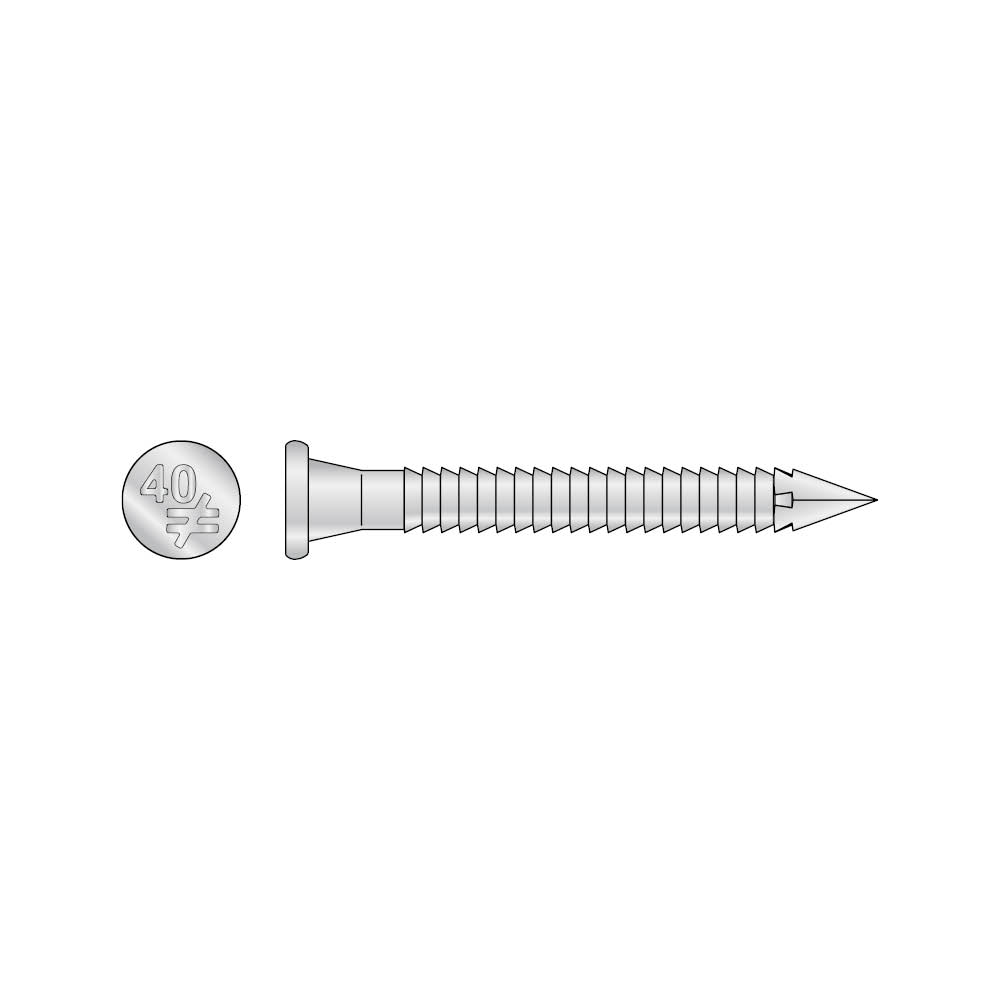

Rozměry

Product Dimensions

Art. nr.	Rozměry upevnění [mm]
Art. nr.	l	l_g	d	d_h
CNA4.0X40S	40	24	4	8
CNA4.0X50S	50	34	4	8
CNA4.0X60S	60	44	4	8

Capacities are for 2mm thick steel plates with Grade C24 timber. Please refer to ETA-04/0013 for capacities of other thicknesses and timber grades

Performance Values - ETA-04/0013

Art. nr.	Characteristic Axial Capacity F_ax,k [kN]	Characteristic capacities [kN]
Art. nr.	Characteristic Axial Capacity F_ax,k [kN]	R_ax,k	R_lat,k
CNA4.0X40S	0.7	0.7	1.9
CNA4.0X50S	1	1	2.2
CNA4.0X60S	1.2	1.2	2.4

(1) Performance values based upon timber density of 350 kg/m3
