Zyklop

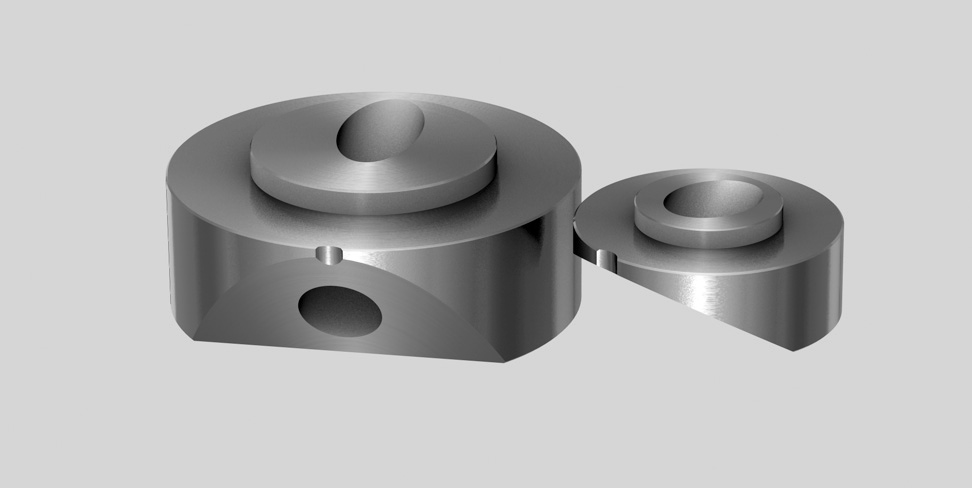

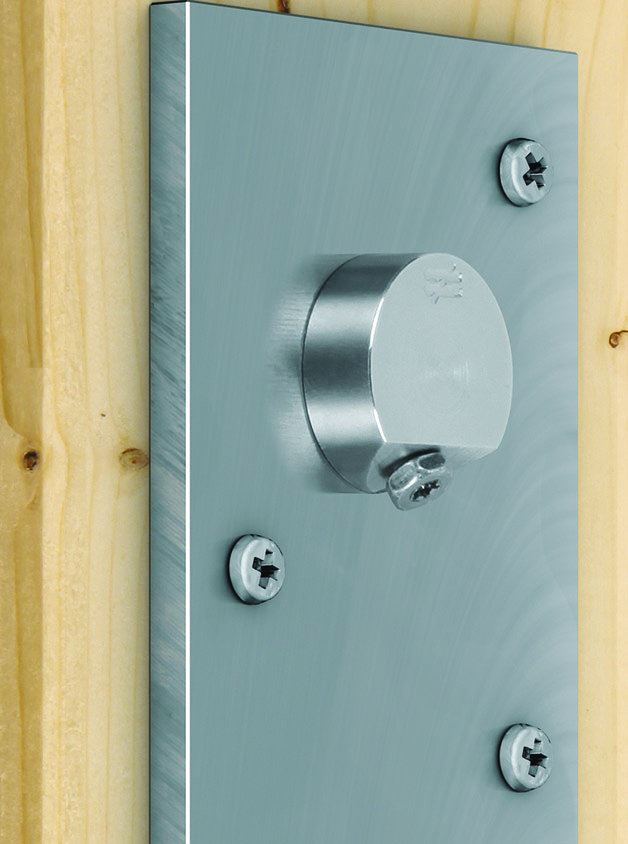

CYCLOPS ™ je speciální konektor, který umožňuje připojení ocelového plechu na dřevěné součásti pomocí nakloněné roviny plně závitem šroubu. V ocelové desce jsou nezbytně nutné obdélníkové otvory. Připojení může být provedeno na straně nebo na konci dřeva.





Podrobnosti produktu
Vlastnosti
Material
Kvalita oceli:
S355 J2 G3
Ochrana proti korozi:
Galvanické zinkování, tloušťka cca. 12 μm
Vorteile

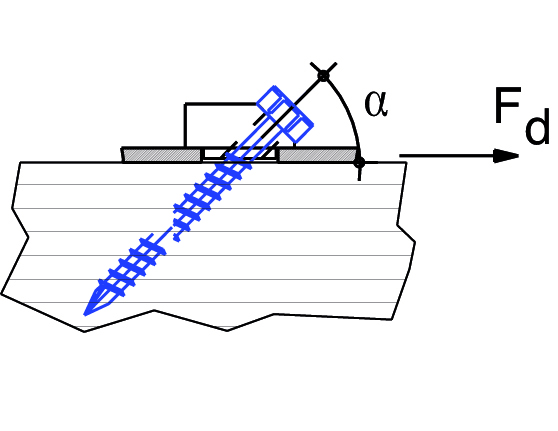

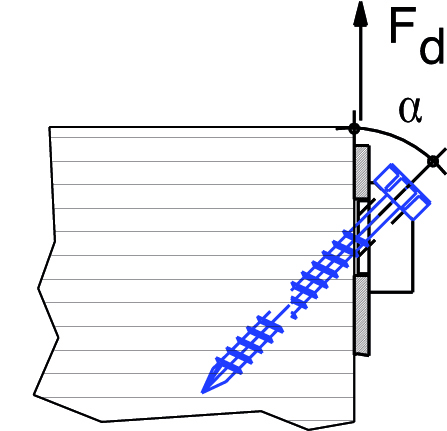

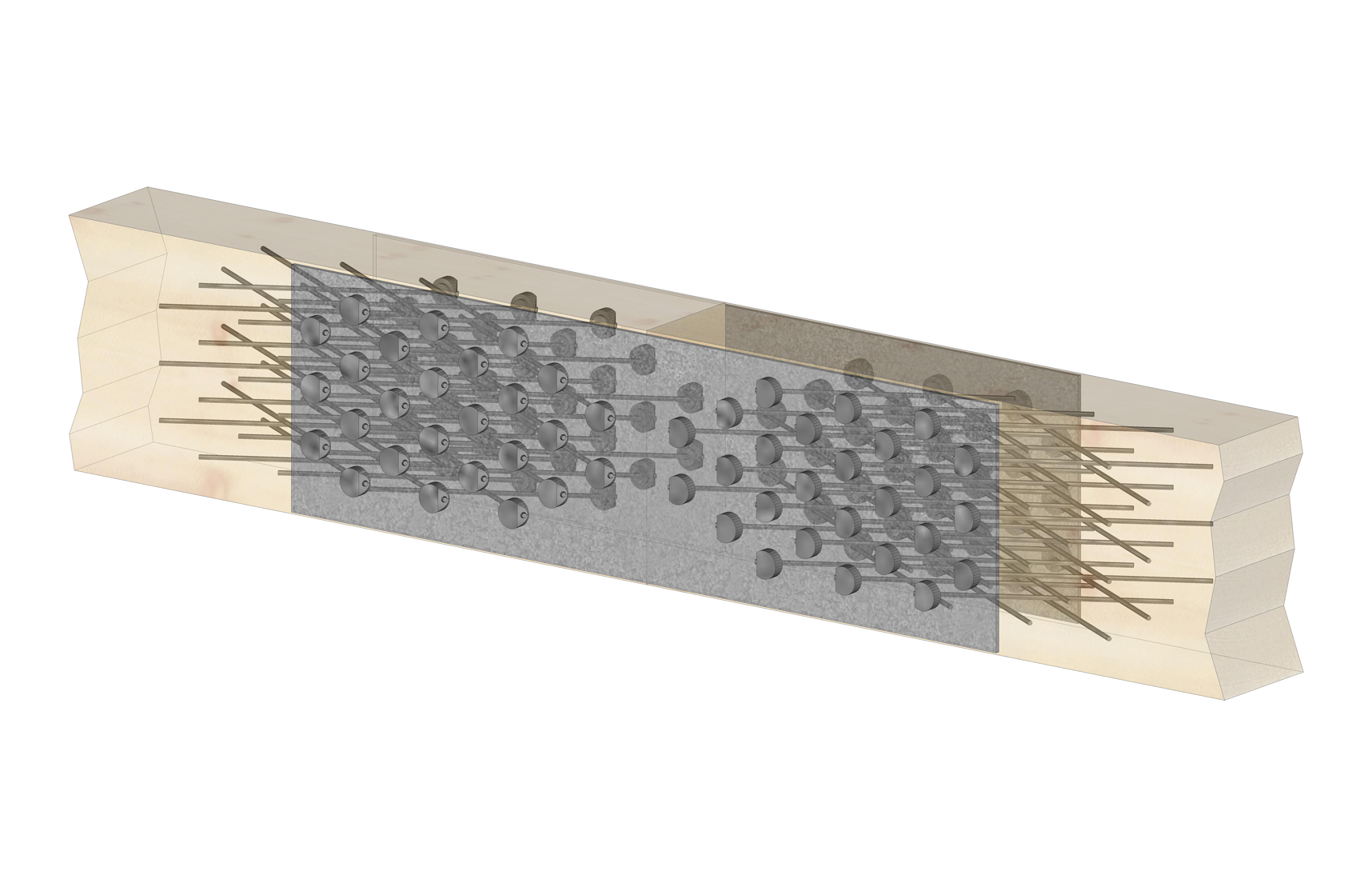

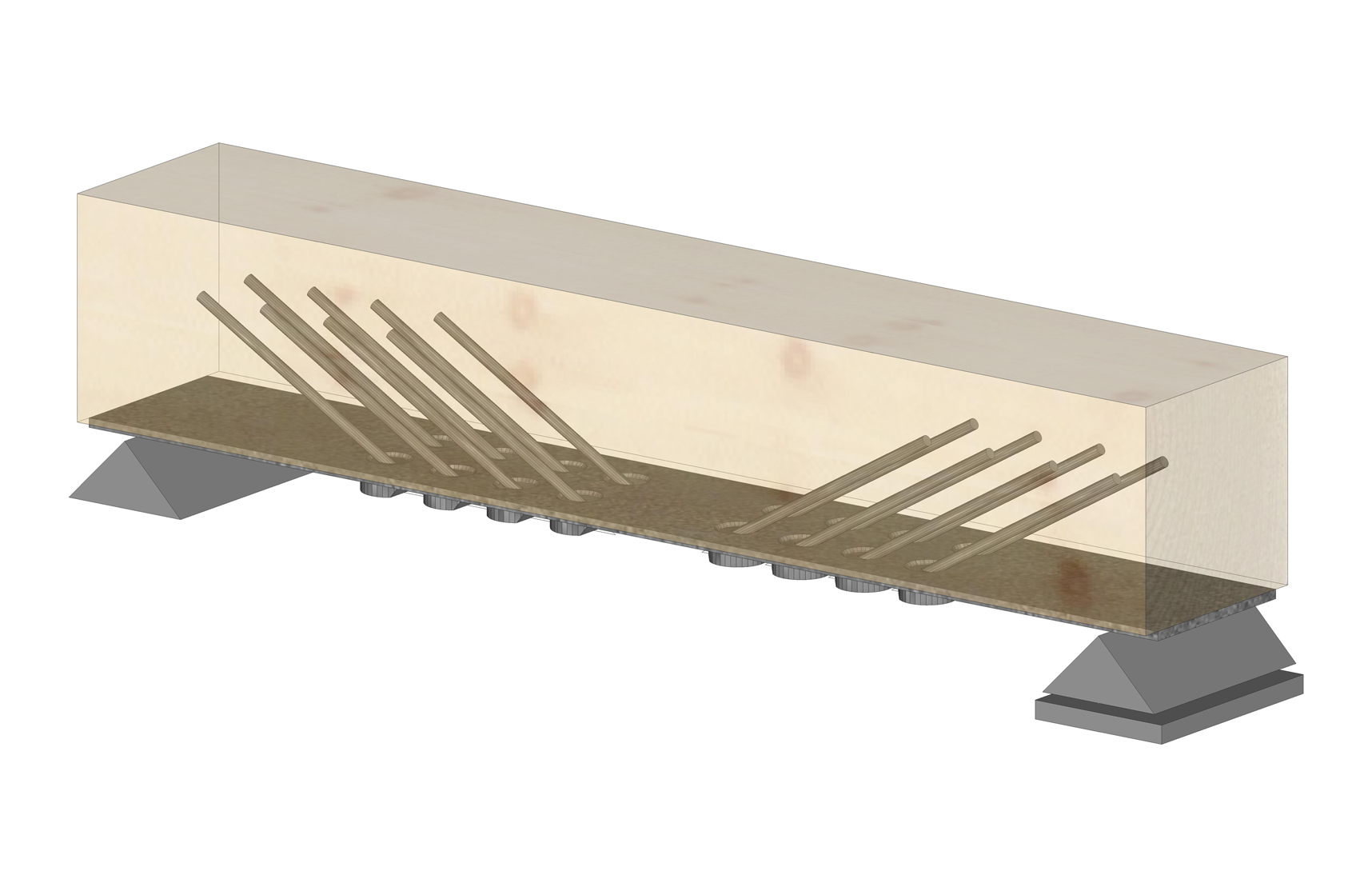

- S Cyclop ™ lze smyková zatížení ocelových plechů účinně přenést pomocí natočení šrouby na dřevěné prvky.

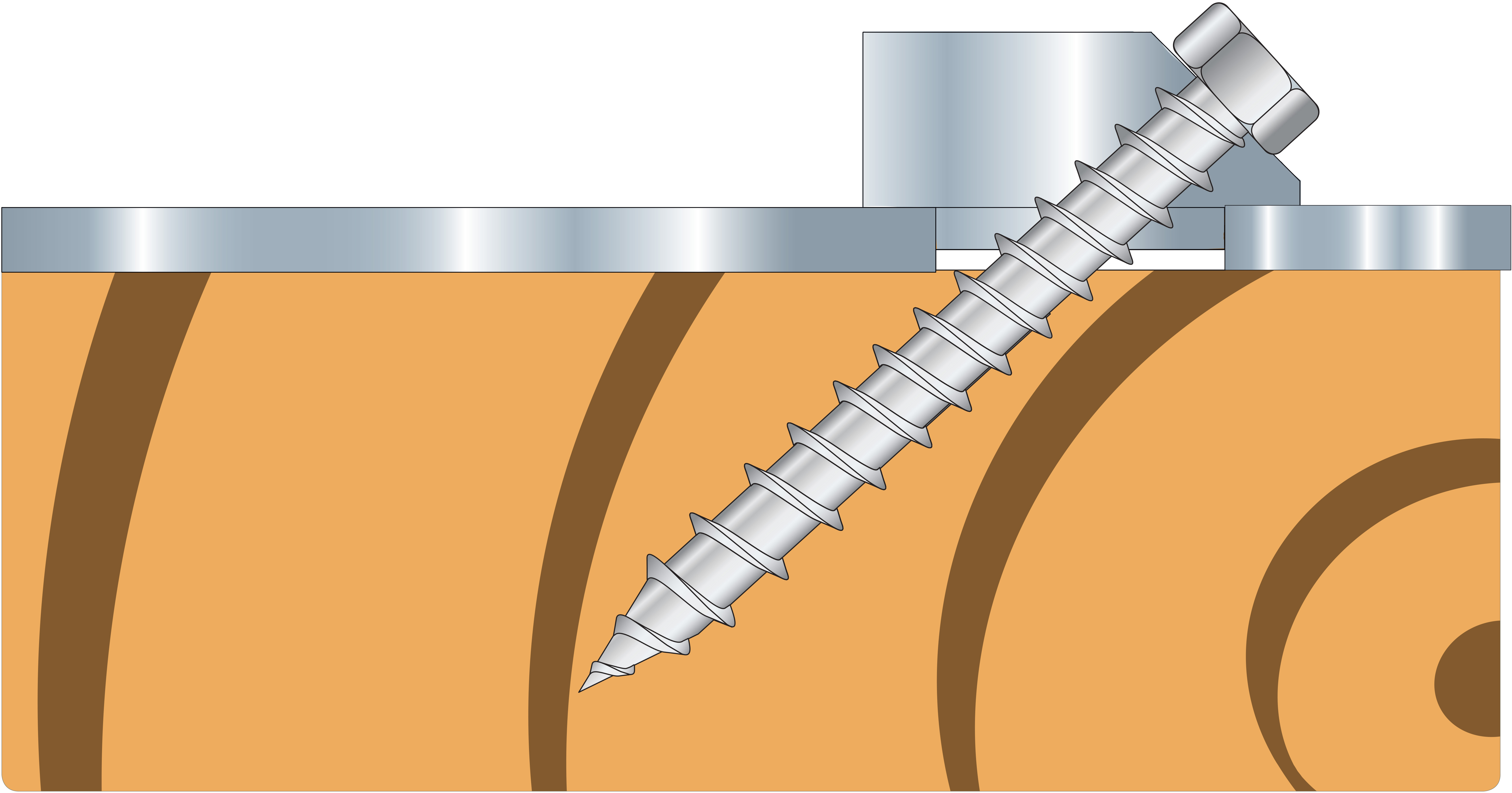

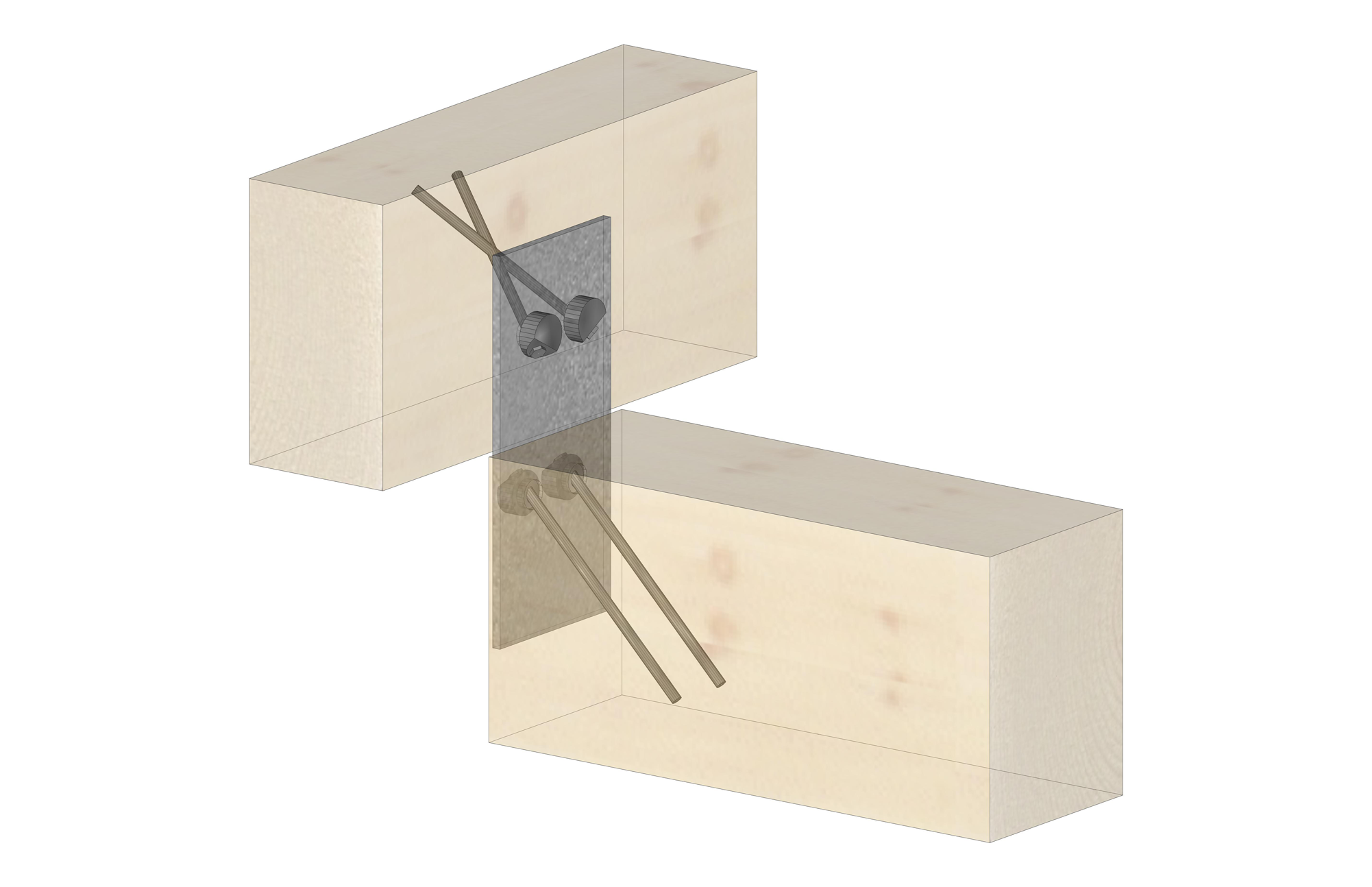

- Plně závitovy šroub je umístěn šikmo
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva, ocel
Anwendungsbereich

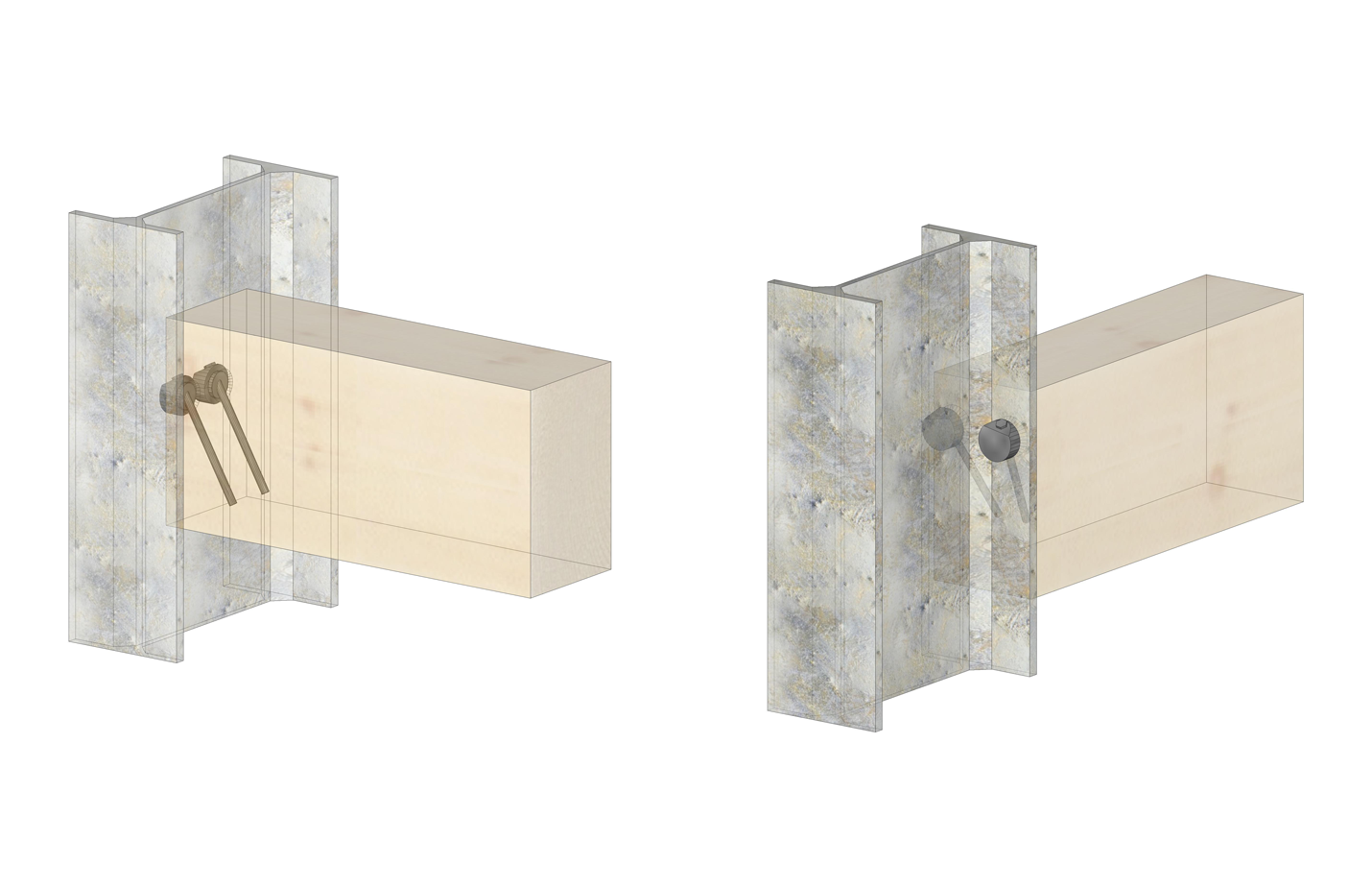

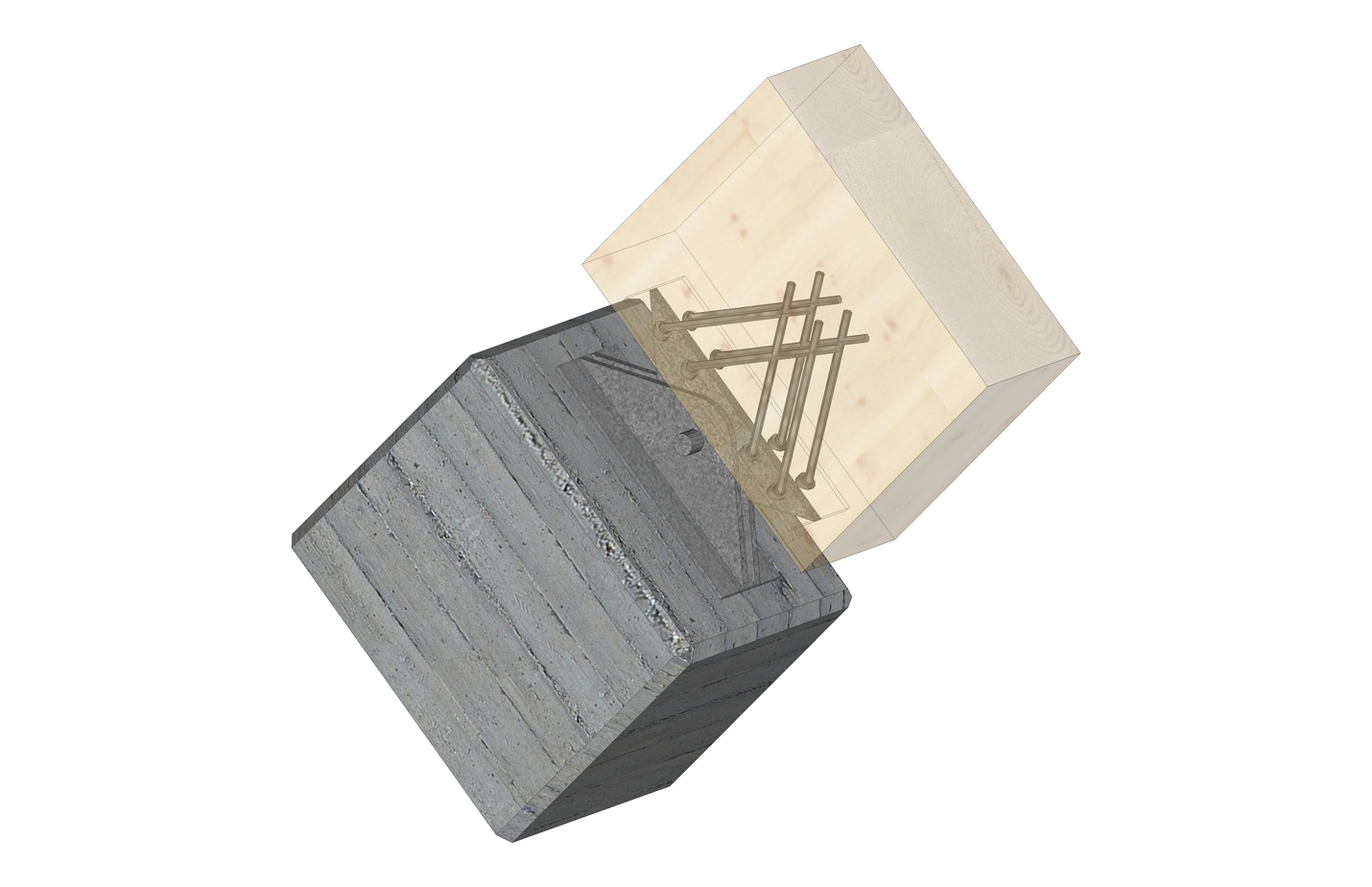

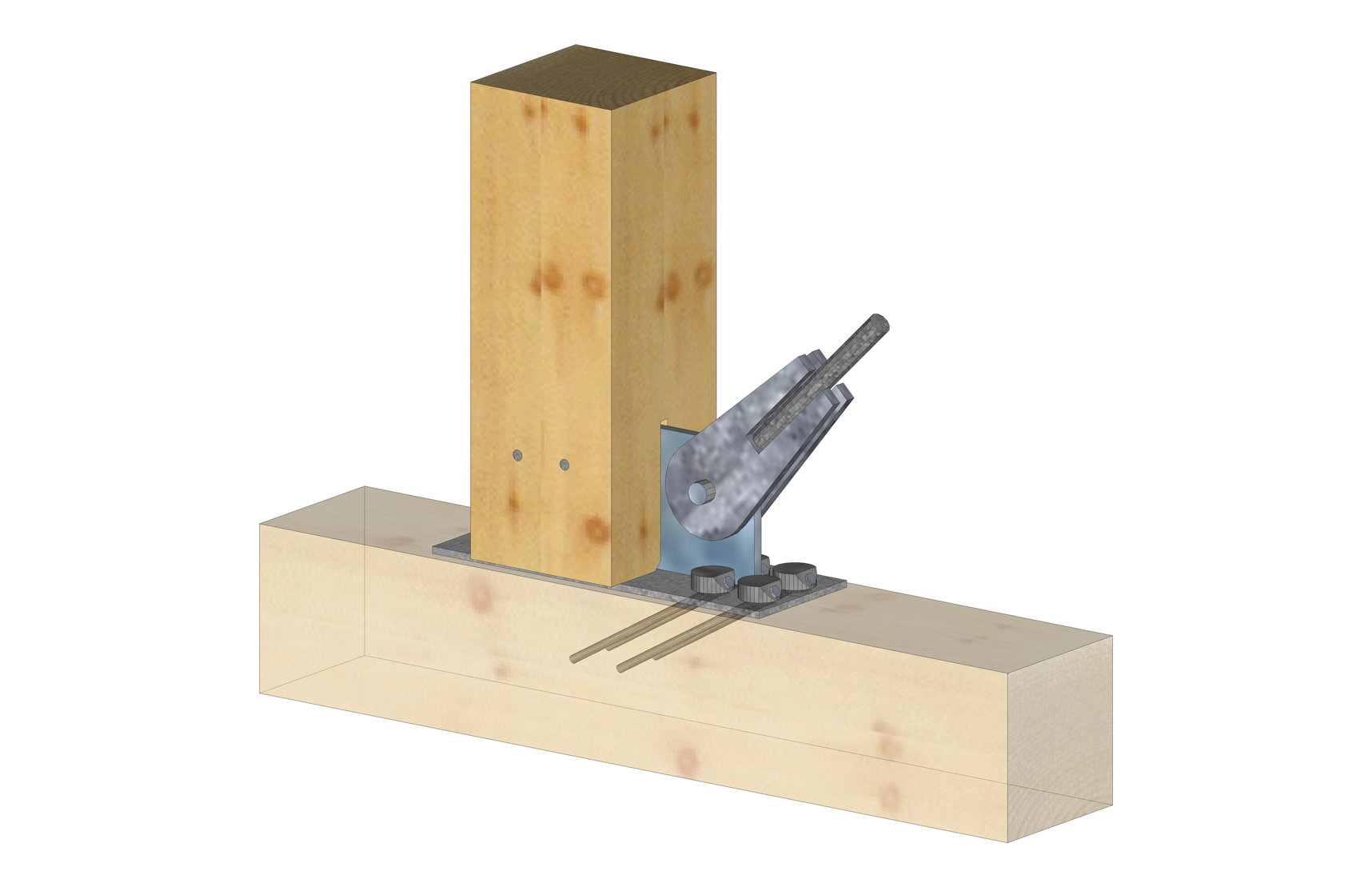

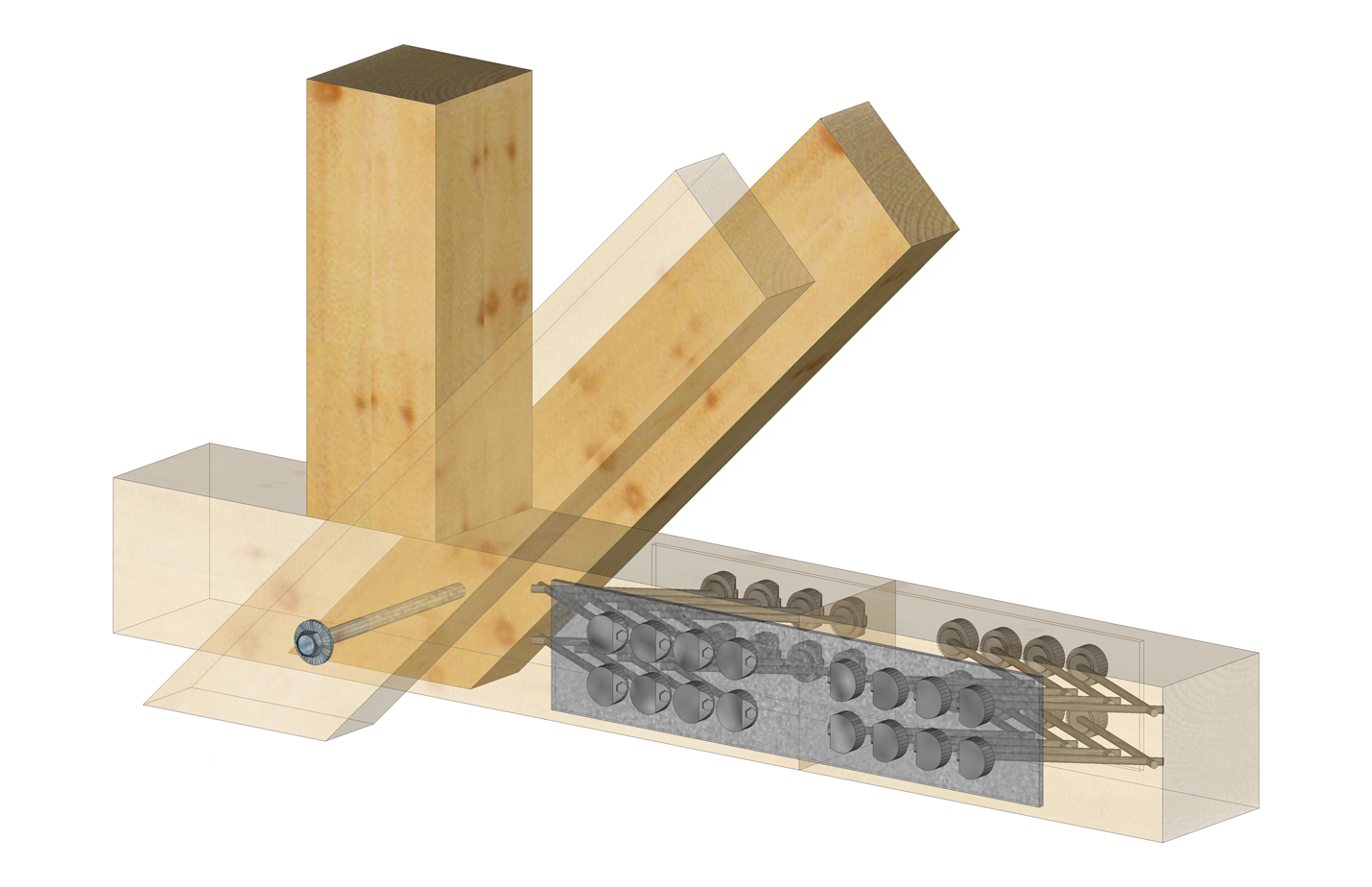

- Der ZYKLOP™ ist ein Verbinder, der den Anschluss einer Stahlplatte an ein Holzbauteil mittels schräger Vollgewindeschraube ermöglicht.
- In den Stahlplatten sind ausschließlich rechtwinklige Bohrungen notwendig.
- Der Anschluss kann auf den Längs- oder Stirnseiten des Holzes erfolgen
Technické údaje
Abmessungen

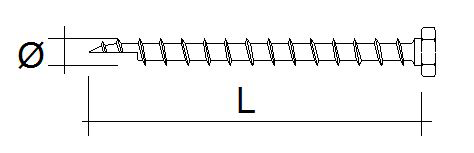

| Reference | konektor rozměry | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZYKLOP | ostatní | ||||||||||
| Bohrhilfe Typ | SST šrouby | ZYKLOP konektor | Min. plate tloušťka** | hmotnost[kg] | |||||||
| ∅ x L | závit délka | A | B | C | d | Slope α ° | X * | t gr | |||
| ZYKT39 | BZYK6 | 6x200 | 192 | 25 | 16 | 7.4 | 14 | 30 | 14 | 3 | 0.1 |
| ZYKT69 | BZYK8 | 8x300 | 290 | 30 | 20 | 7.5 | 14 | 30 | 17 | 4 | 0.12 |
| ZYKT99 | BZYK10 | 10x400 | 388 | 35 | 20 | 7.5 | 19 | 30 | 16 | 5 | 0.19 |
* Durchgangslänge
** Grenzblechdicke : Bis zu dieser Blechdicke ist keine Aussparung der Blechkante in der Verlängerung des Schraubenkanals erforderlich.
Tragfähigkeitswerte: Schrauben
| Reference | konektor rozměry | ||
|---|---|---|---|
| ZYKLOP | |||
| R ₜ,u,ₖ[kN] | r ₐₓ,ₖ,α[N/mm] | ||
| dřevo side prvek | End grain | ||
| ZYKT39 | 12.5 | 62.1 | 81 |
| ZYKT69 | 23.5 | 66.9 | 87.2 |
| ZYKT99 | 33 | 88.2 | 115 |
Tragfähigkeitswerte: ZYKLOP - Verbinder
| Reference | konektor rozměry | |||||||
|---|---|---|---|---|---|---|---|---|
| ZYKLOP | ||||||||
| ZYKLOPᵗᵐ to dřevo side prvek | ZYKLOPᵗᵐ to end grain | |||||||
| Max. capacities and corresponding ocel tloušťka | Min. tloušťka with corresponding capacities | Min. tloušťka with corresponding capacities | Max. capacities and corresponding ocel tloušťka | |||||
| Max. Rₖ,ZYₖ[kN] | Min. tₛₜ[mm] | Min. tₛₜ[mm] | Rₖ,ZYₖ[kN] | Min. tₛₜ[mm] | Rₖ,ZYₖ[kN] | Max. Rₖ,ZYₖ[kN] | Min. tₛₜ[mm] | |
| ZYKT39 | 10.8 | 2.5 | 1.5 | 7.7 | 1.5 | 10.8 | 10.8 | 1.5 |
| ZYKT69 | 20.4 | 4 | 2 | 10.8 | 2 | 20.4 | 20.4 | 2 |
| ZYKT99 | 28.6 | 5 | 2 | 13.4 | 2 | 28.6 | 28.6 | 2 |
* Die Maximalwerte gelten auch für die größeren Blechdicken. Zwischenwerte dürfen linear interpoliert werden.
Bemessung
Die Tragfähigkeit eines Anschlüsses mit Zyklop-Verbinder wird wie folgt ermittelt:
mit
Es ist nachzuweisen:
Instalace
Instalace
Befestigung

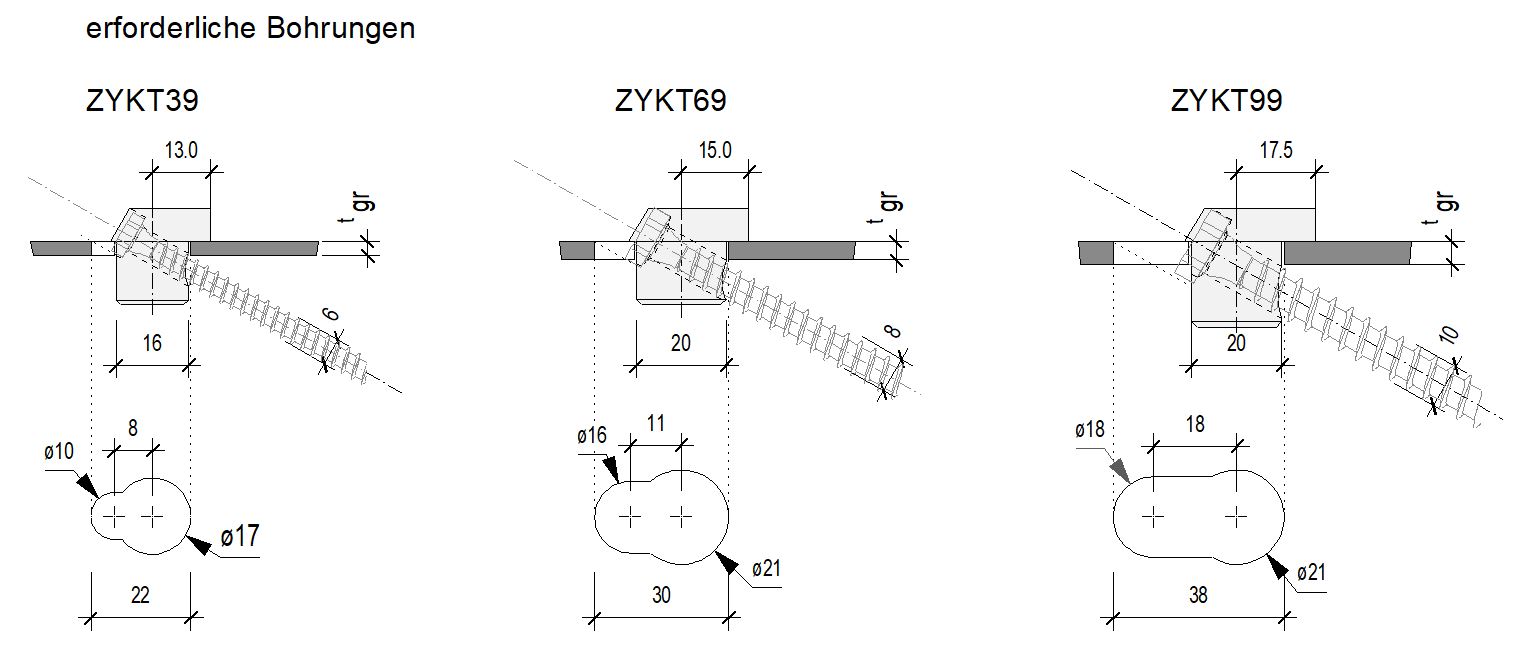

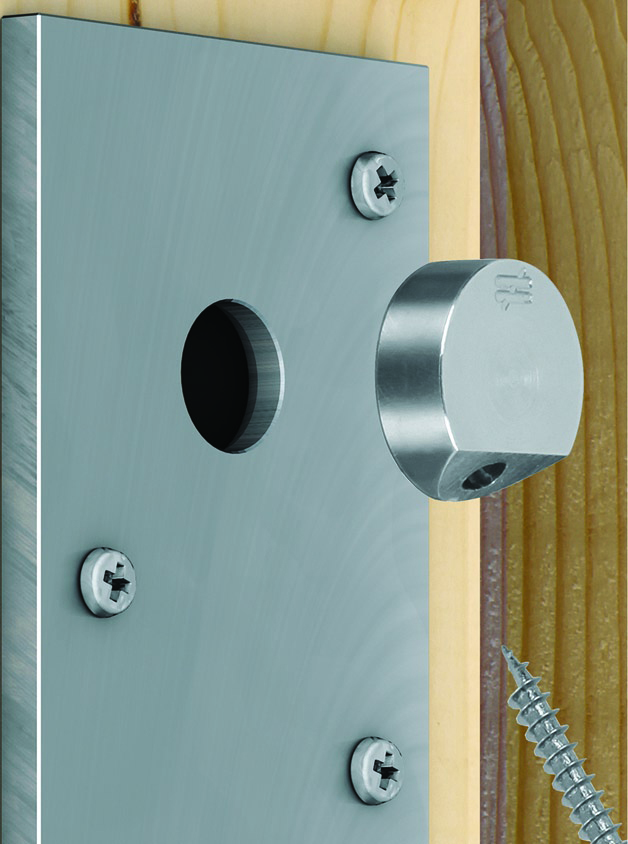

Der ZYK wird in ein kreisförmiges Loch eingesetzt, beim ZYKT ist wegen der tieferen Einbindung der Schraube noch eine zusätzliche Ausnehmung notwendig.
Für jeden ZYKLOP™ Verbinder existiert eine Grenzblechdicke (tgr), bei deren Überschreitung die Schraubenflanken beim Einschrauben mit dem Blech kollidieren würden. Bei Verwendung derartiger Blechdicken muss im Bereich des Schraubenkanals eine zusatzliche Aussparung im Blech erfolgen.
Um einen exakten Einbau zu gewährleisten, sollte für die Schraube mittels der Bohrhilfe BSZYK mindestens 10-20mm tief vorgebohrt werden. Der BSZYK wird einfach auf den montagebereiten ZYKLOP™ aufgesetzt und das Holz durch das Zentrumsloch hindurch angebohrt.
Für weitere Infos - siehe auch Broschüre ZYKLOP™ zum Download hier auf unserer Homepage, unter Information / Kataloge.
