PGS

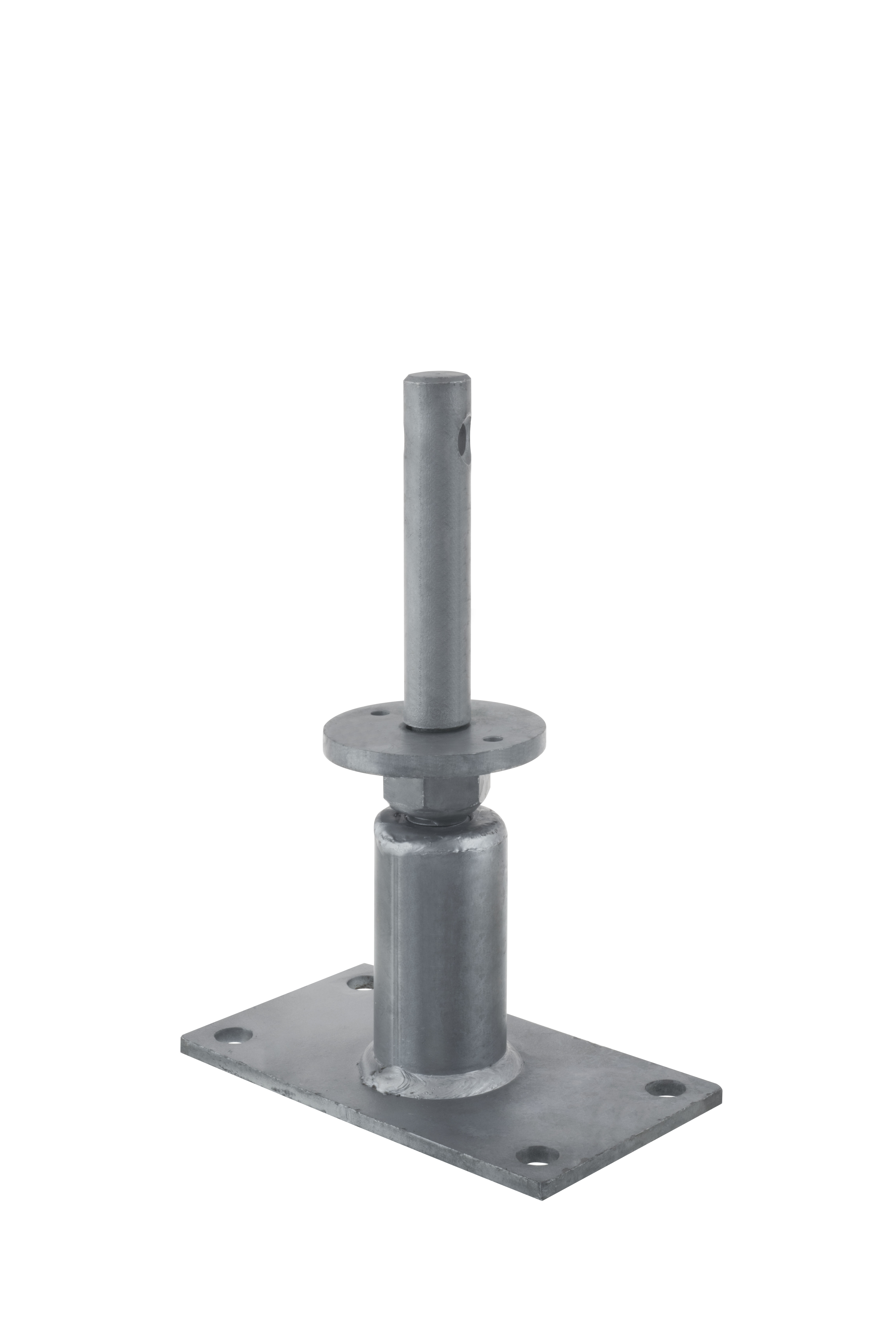

Patka sloupku PGS

Patky sloupku PGS jsou uzpůsobeny pro příjem vertikálního a horizontálního zatížení. Spojení se zbytkem probíhá skrz otvor Ø 24 mm. Tyto PGS mohou být spojeny s kotevními šrouby na betonový základ.

Označení CE
ETA
Servisní třída 3
Exteriér
Pozinkovaná ocel

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • 100 x 100 mm jako nejmenší možné průměry
  • Rychlá instalace díky šroubu otočně uloženého v nosné desce
  • Nastavitelná výška při instalaci
  • Navrženo pro zatížení tahem, kompresy a vodorovnému zatížení

Aplikace

Anwendbare Materialien

Dřevo, ocel, beton

Anwendungsbereich

  • základy jsou vhodné pro připojení dřevěných podpěr NH nebo BSH s průřezem od 10/10 cm
  • Připojení se provádí z vrchu
  • Hmoždinky Ø10mm absorbují boční tahové síly

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Top part holes Bottom plate holes
A B C D E F G t1 t2 Ø11 Ø6 Ø14
PGS24/1302480125180100130 - 1952486134
PGS24/1802480125180100180 - 2452486134
PGS24/2302480125180100230 - 2952486134
PGS24/2802480125180100280 - 3452486134

Kapacita při plném zahřebíkování

Art. nr. Upevňovací prvky Characteristic capacities - Timber C24 [kN]
On post On concrete R1.k R2.k R3.k R4.k
Množství Typ Množství Typ Width of post [mm]
80 100 120 140
PGS24/1301Ø10x804Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.9/kmod
PGS24/1801Ø10x1004Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.5/kmod
PGS24/2301Ø10x1204Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.1/kmod
PGS24/2801Ø10x1404Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod1.9/kmod

b = Holzbreite [mm]

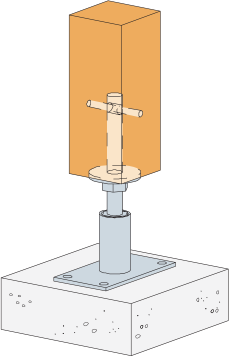

Instalace

Instalace

Befestigung

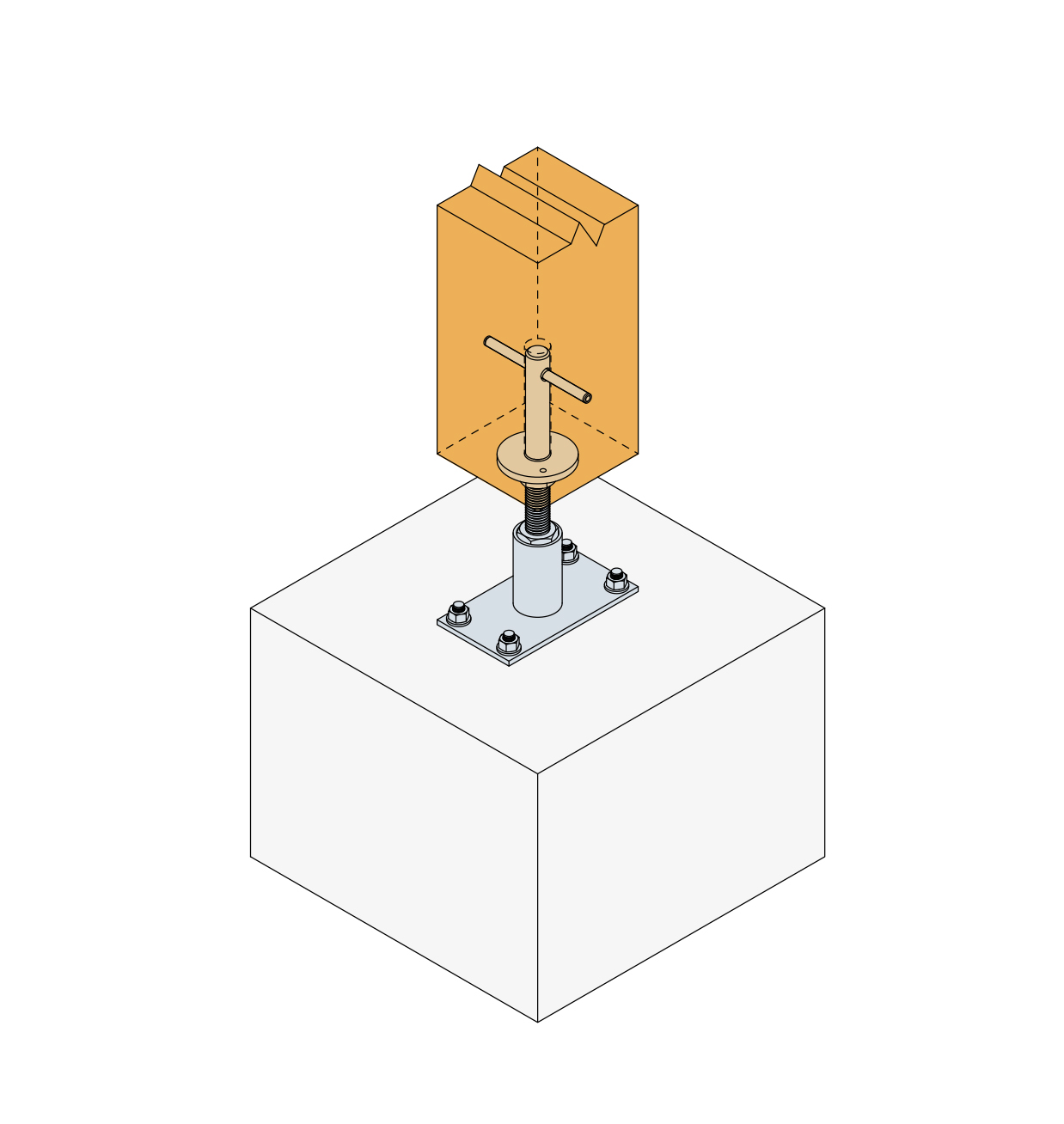

Montáž bez hmoždinky:

  • Otvor Ø 24 mm, L = 125 mm
  • Frézování Ø 85 mm k propojení nosné desky (doporučená hloubka řezu 15 mm)
  • Vložte PGS
  • Zajištění pozice 2 vruty


Kromě toho, při instalaci pomocí hmoždinek:

  • Vrtání pro hmoždinky Ø 10 mm
  • Instalace kotevní tyče podle nastavení výšky



Certifikace

Evropské technické posouzení (ETA)
