STD

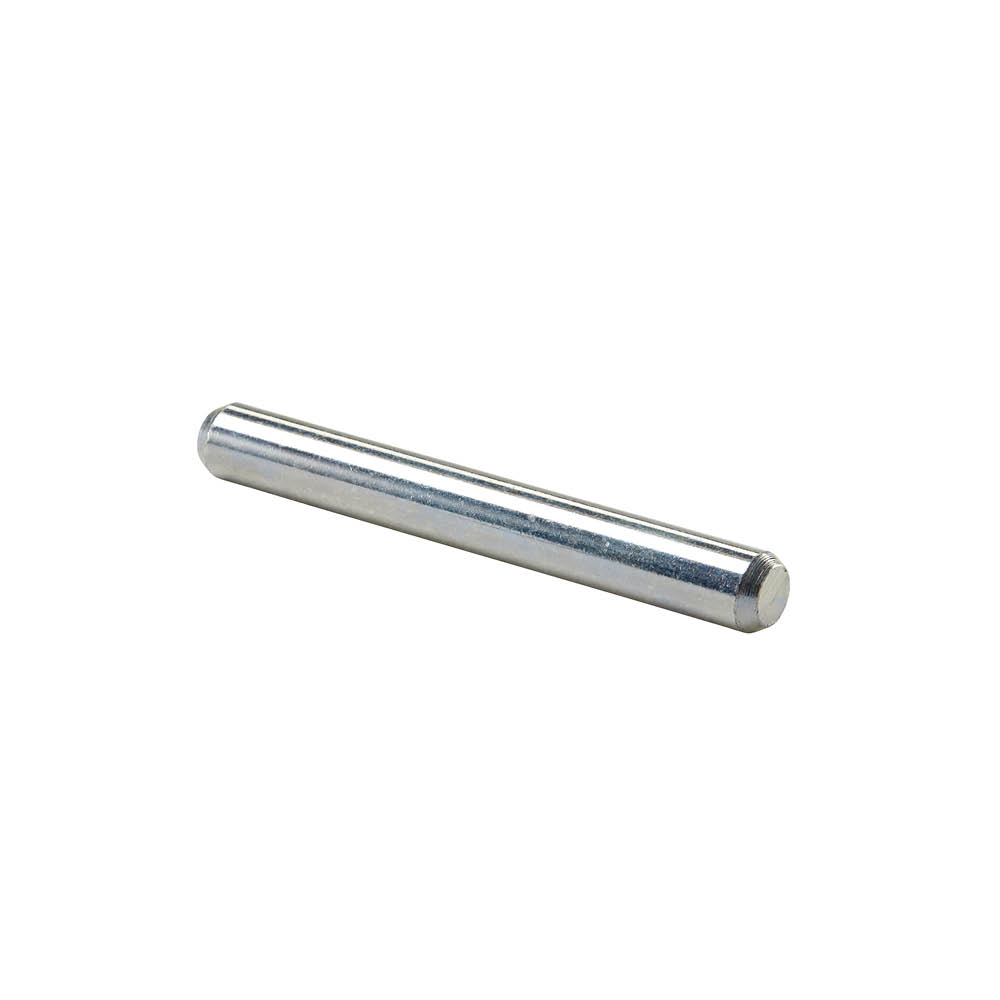

Kolík STD
STD kolíky se používají pro spojení dílů z oceli, aplikovat lze do dřeva (např. trámy, sloupy) nebo dřevo-dřevo spoje.

Označení CE

Servisní třída 2

Elektroizolační ocel

Uvnitř
Podrobnosti produktu
Obrázky
Vlastnosti
Materiál
Kvalita oceli:
S 235 JR dle norem DIN EN 10025
Ochrana proti korozi:
galvanizovaný
Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461
Vorteile
- Hodnoty odporu jsou definovány v EC5 nebo DIN 1052.
- Zkosení na koncích kolíku umožnuje hladké vniknutí do dřeva
- Kolíky jsou vyrobeny z S235 JR s minimem fu, k = 360 N / mm
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva, ocel
Anwendungsbereich
- Spojovací prostředky mezi dřevěnými a ocelovými nosníky (BTN), patky sloupku (PIS), zavětrování (BNW).
- Těžké spoje dřevo nebo ocel, například, Spoj vaznice.
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Kompatibilní produkty | Box Quantity |
---|---|---|
STD8X45-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X60-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X65-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8x70-B | - | 100 |
STD8X80-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X90-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X100-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X115-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X120-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X140-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD8X160-B | TU12, PIG, PBH120G, PISB160G, PIBA | 100 |
STD10X80-B | CBH | 100 |
STD10X90-B | CBH | 100 |
STD10X100-B | CBH | 100 |
STD10X120-B | CBH | 100 |
STD10X140-B | CBH | 100 |
STD12X60-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12x65-B | - | 100 |
STD12X80-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X90-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X100-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X110-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X115-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X120-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X140-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X160-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X180-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD12X200-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
STD16X120-B | PPS, PPSDT & PPSR | 50 |
STD16X140-B | PPS, PPSDT & PPSR | 50 |
STD16X150-B | PPS, PPSDT & PPSR | 50 |
STD16x160-B | PPS, PPSDT & PPSR | 50 |
STD16X180-B | PPS, PPSDT & PPSR | 50 |
STD16X200-B | PPS, PPSDT & PPSR | 50 |
STD16X250-B | PPS, PPSDT & PPSR | 50 |
STD20x200-B | - | 25 |
STD20x250-B | - | 25 |
STD12X130-B | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100 |
Artikel mit der Endung G sind stückverzinkt
Mekaniske egenskaber
Art. nr. | Mekaniske egenskaber |
---|---|
Charakteristický moment výnosu – My,k [My.k] [Nm] | |
STD8X45-B | 22.7 |
STD8X60-B | 22.7 |
STD8X65-B | 22.7 |
STD8x70-B | - |
STD8X80-B | 22.7 |
STD8X90-B | 22.7 |
STD8X100-B | 22.7 |
STD8X115-B | 22.7 |
STD8X120-B | 22.7 |
STD8X140-B | 22.7 |
STD8X160-B | 22.7 |
STD10X80-B | 40.6 |
STD10X90-B | 40.6 |
STD10X100-B | 40.6 |
STD10X120-B | 40.6 |
STD10X140-B | 40.6 |
STD12X60-B | 65.2 |
STD12x65-B | - |
STD12X80-B | 65.2 |
STD12X90-B | 65.2 |
STD12X100-B | 65.2 |
STD12X110-B | 65.2 |
STD12X115-B | 65.2 |
STD12X120-B | 65.2 |
STD12X140-B | 65.2 |
STD12X160-B | 65.2 |
STD12X180-B | 65.2 |
STD12X200-B | 65.2 |
STD16X120-B | 137.8 |
STD16X140-B | 137.8 |
STD16X150-B | 137.8 |
STD16x160-B | 137.8 |
STD16X180-B | 137.8 |
STD16X200-B | 137.8 |
STD16X250-B | 137.8 |
STD20x200-B | 246.2 |
STD20x250-B | 246.2 |
STD12X130-B | 65.2 |
