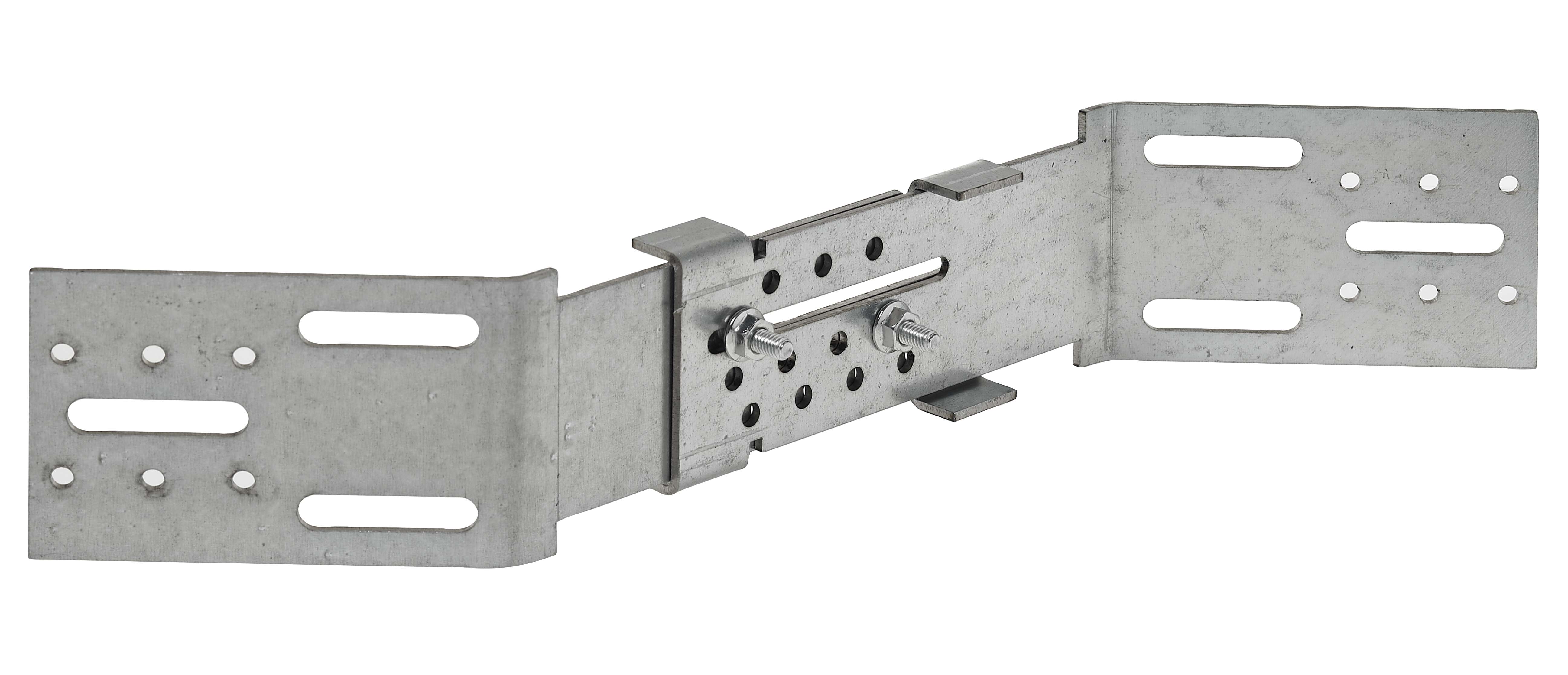

AB45C
Úhelník - vertikální latě

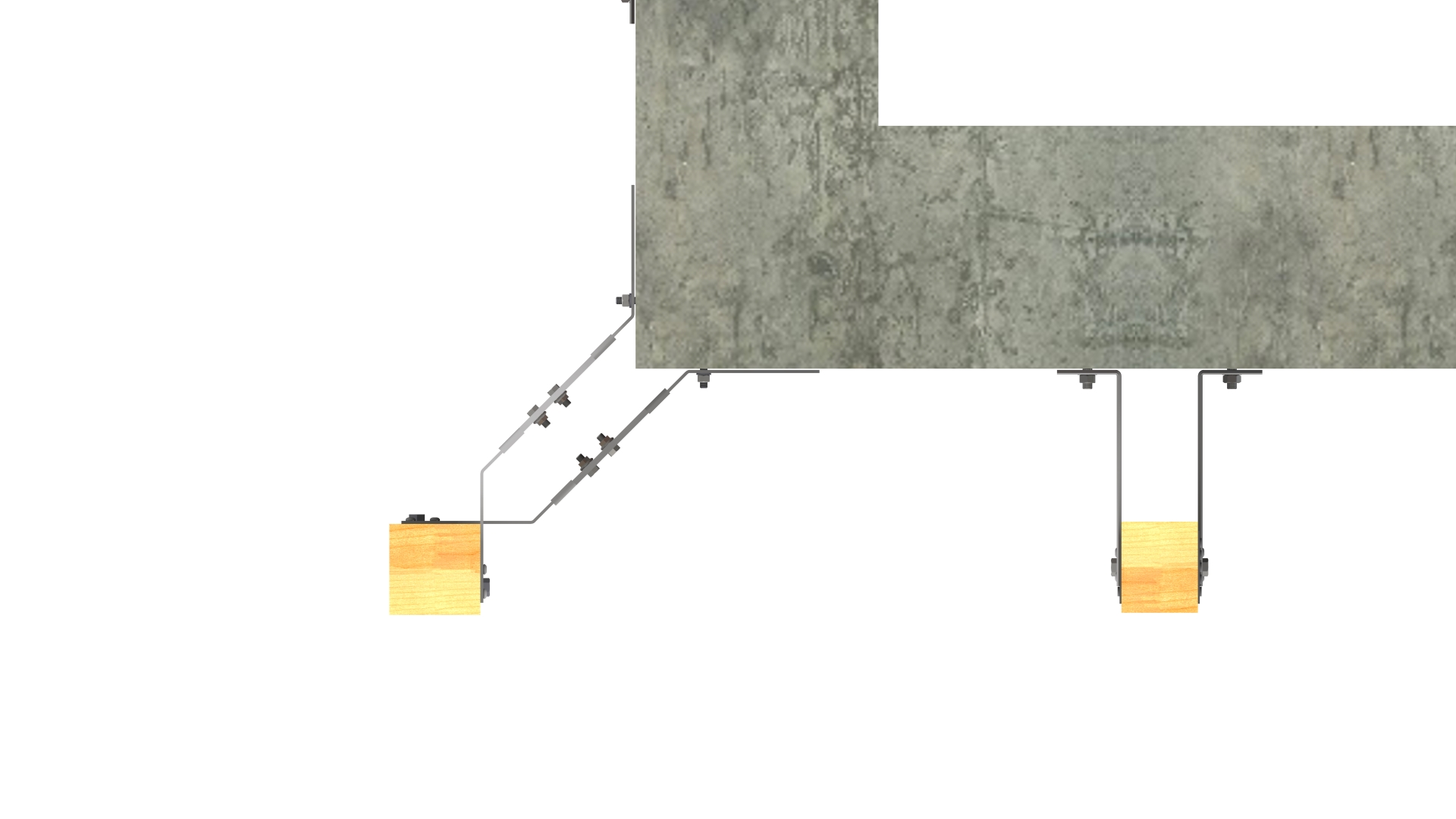

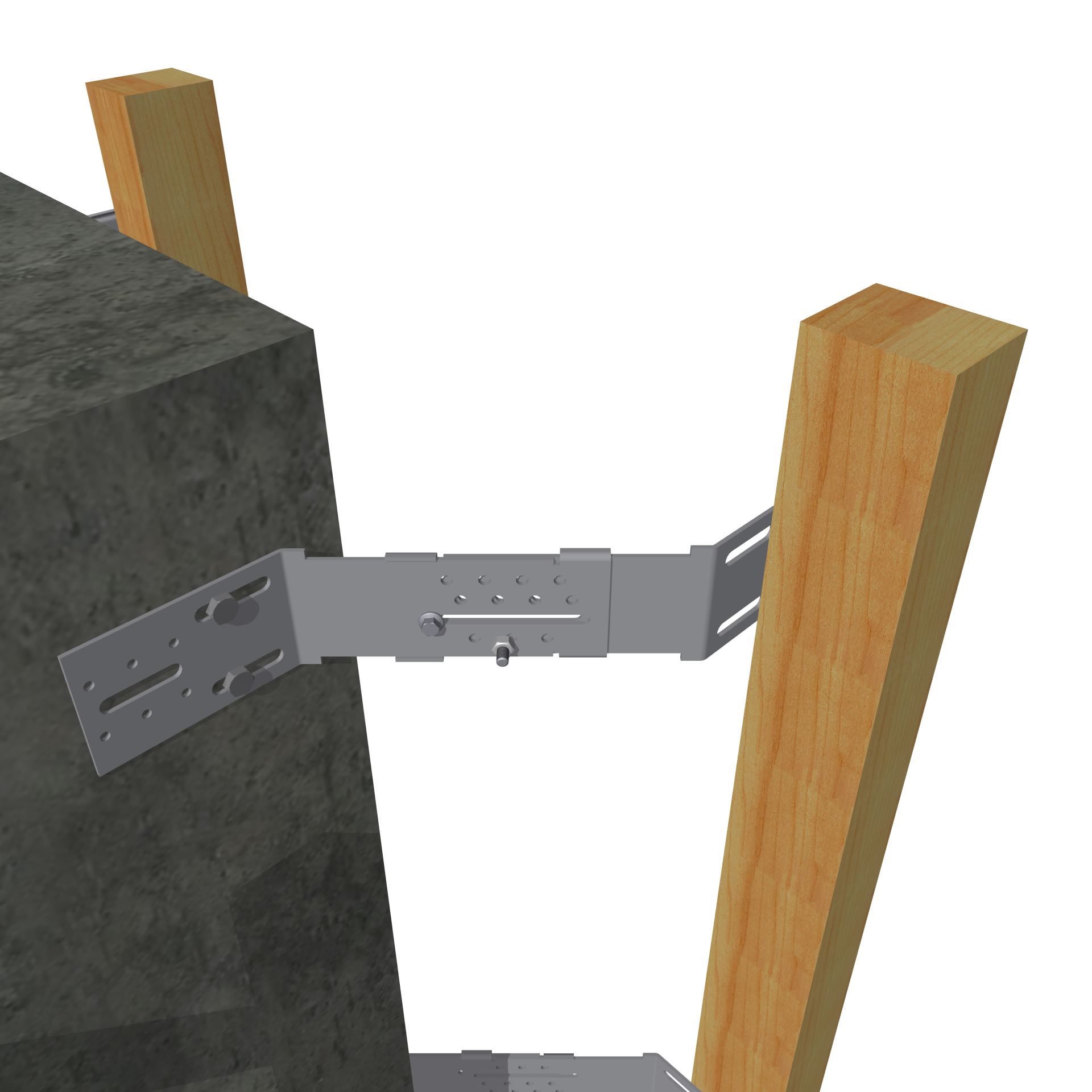

The AB45C angle bracket has been designed to fix vertical battens directly to the supporting structure without the need for additonal battens, it creates a zone for insulation and/or ventilation between the wall and the cladding on outgoing angle of the building.
Servisní třída 2
Uvnitř
EPD
Pozinkovaná ocel Z275
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Product Dimensions
Rozměry
| Reference | Rozměry konektoru | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Rozměry a typické hodnoty[mm] | Příruba A | Hlava | Other | ||||||
| A[mm] | B[mm] | C[mm] | Tloušťka[mm] | Round | Obround | Round | Obround | Hmotnost[kg] | |
| Ø | Ø6x84 | Ø[mm] | Ø8.5x40 | ||||||
| AB45C | 155 | 108 | 70 | 2.5 | 11 | 1 | 6 | 3 | 0.3 |
AB45CMIN = EBC160 (Insulation thickness 120 mm behind battern)
AB45CMAX = EBC250 (Insulation thickness 180 mm behind battern)

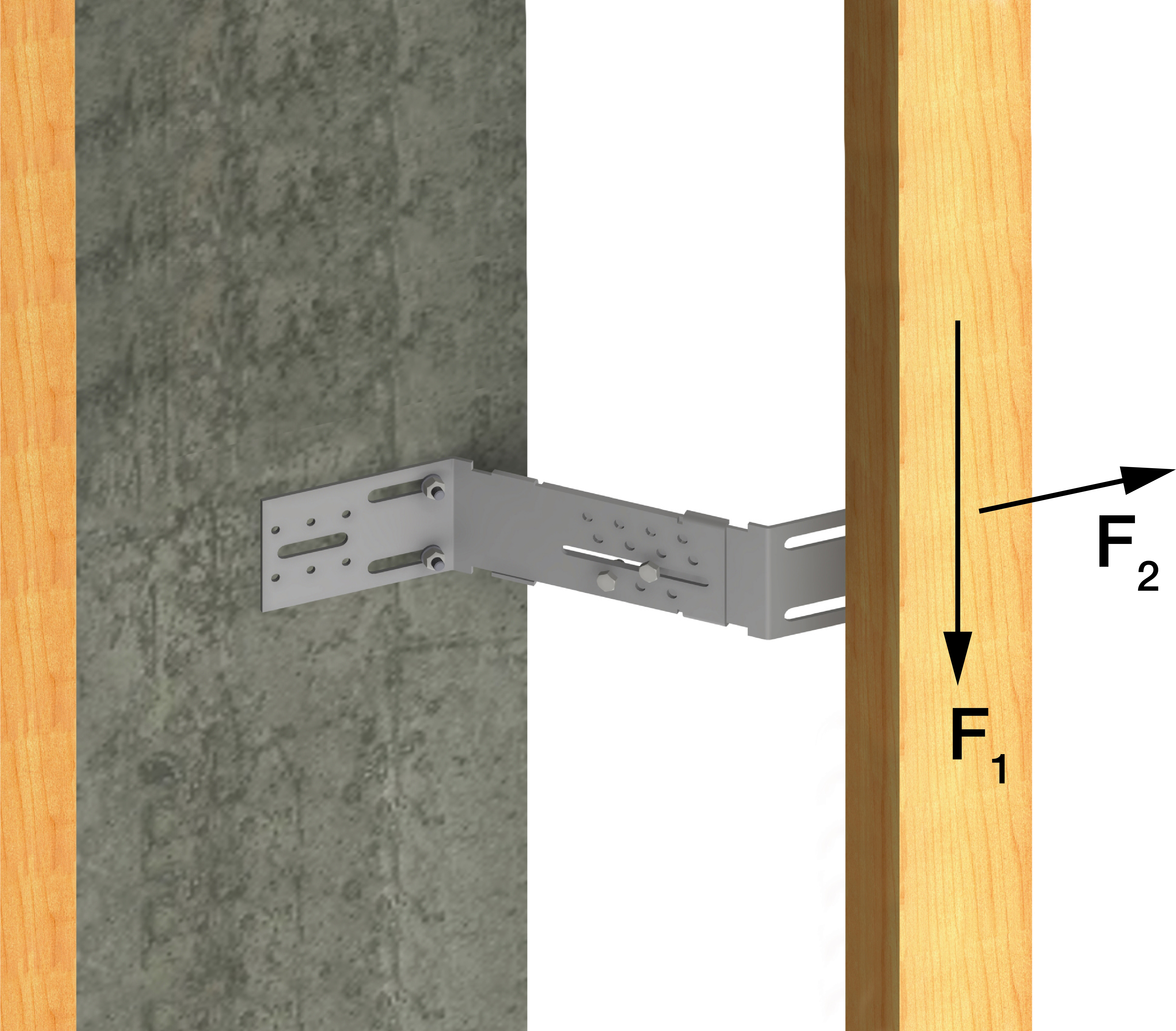

Characteristic capacities - 1 angle bracket per connection
Rozměry
| Reference | Angle bracket capacity | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Product characteristic capacities - Timber to Concrete - 1 angle bracket per connection | |||||||||||
| Upevňovací prvky | Characteristic capacities - 1 angle bracket per connection[kN] | ||||||||||
| Hlava | Hlava | Příruba A[kN] | R₅.k[kN] | R₁.ₖ[kN] | |||||||
| Množství | Typ | Množství | Typ | Množství | Typ | Množství | Typ | 1 mm slip | 3 mm slip | ||
| AB45CMIN | 1.0 | Ø8 | 2.0 | CSA Ø5x40 | 1.0 | LAG Ø8,0x50 | 1.0 | Ø6 | 1.04 | 0.14 | 0.24 |
| AB45CMAX | 1.0 | Ø8 | 2.0 | CSA Ø5x40 | 1.0 | LAG Ø8,0x50 | 1.0 | Ø6 | 1.04 | 0.05 | 0.17 |

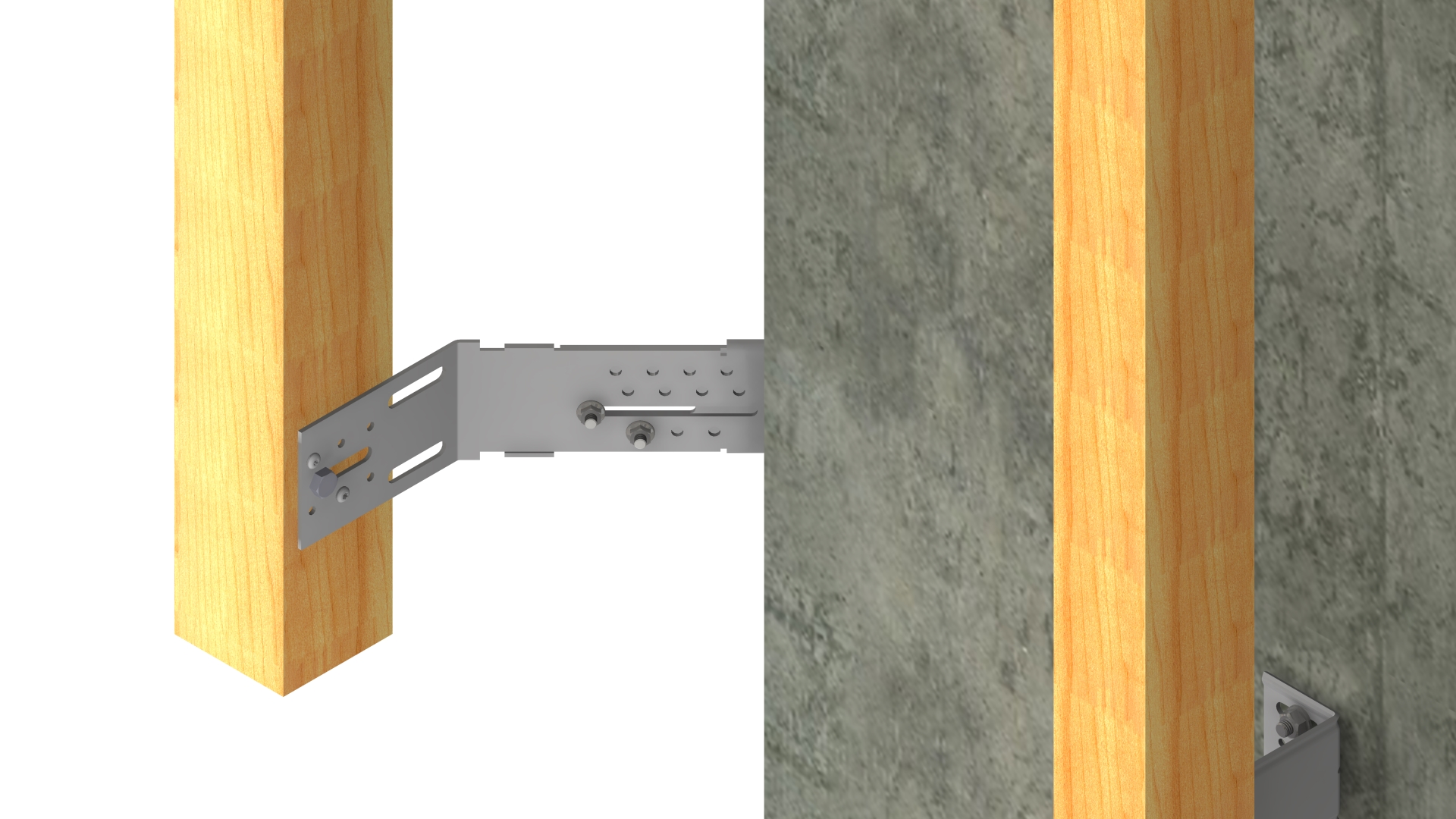

Instalace
Instalace
