Úhelníky

AA60280

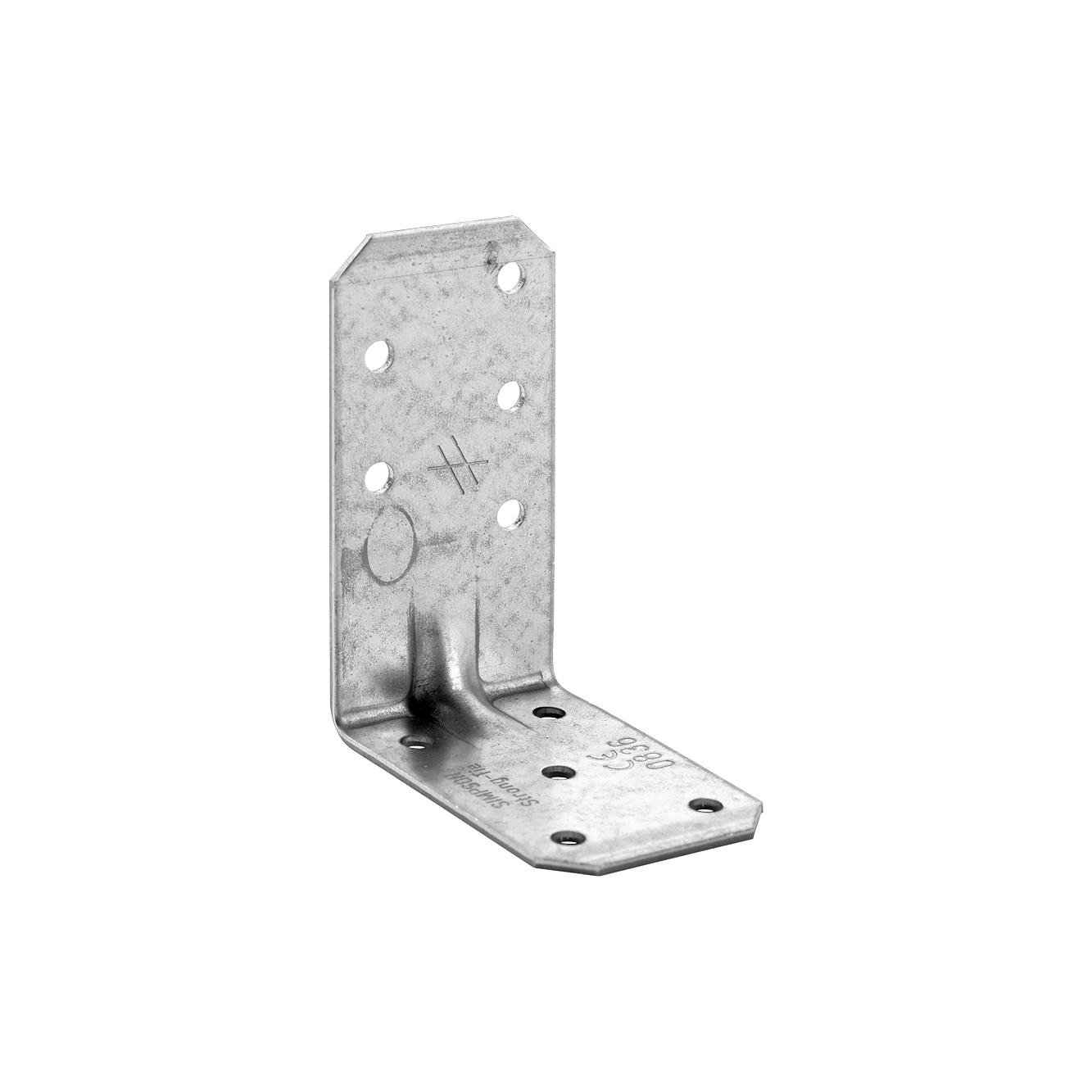

Úhelník AA60280

Úhlové spojky AA60280 se vyrábějí z žárově pozinkovaného ocelového plechu o tloušťce 2,0 mm a jsou opatřeny malým žebrovým vyztužením.

Technický list

Označení CE

ETA

Servisní třída 2

EPD

Pozinkovaná ocel Z275

K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Druh oceli: S250 GD + Z275 podle DIN EN10346
Antikorozní ochrana:
275 g/m2 oboustranně – odpovídá tloušťce pozinkování cca 20 μm

Přednosti

Lze je používat i u malých rozměrů dřevěných dílů.
Zachycení zatížení ve všech směrech.

Aplikace

Použitelné materiály

Opěra:
Masivní dřevo, lamelové nosníky, dřevěné materiály, beton, ocel, atd.
Úložná součást:
Masivní dřevo, dřevěné materiály

Oblast použití

Úhlové spojky AA60280 mají univerzální použití i tam, kde se mají u dřevěných dílů s malými rozměry vytvořit stabilní připojení.
Používají se mimo jiné pro připojení křížících se trámů v menších dřevěných konstrukcích.

Technické údaje

Rozměry

Reference	Rozměry konektoru
	Other
	Qty per Box	Hmotnost[kg]
AA60280	50.0	0.083

Kapacita při plném zahřebíkování

Reference
AA60280

* Kapacitní informace pro b = 80 mm a e = 120 mm

Konkrétně

Musí platit následovné:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0106-11-s-2.pdf

product.doc.history.show

2021-04-09

cz-dop-e06-0106-10.pdf

2020-02-05

cz-dop-e06-0106-issue-9.pdf

2019-06-25

cz-dop-e06-0106-issue-8.pdf

2018-12-20

cz-dop-e06-0106-issue-7.pdf

2017-06-12

cz-dop-e06-0106-issue-6.pdf

2014-09-03

cz-dop-e06-0106-issue-4.pdf

2014-08-25

cz-dop-e06-0106-issue-3.pdf

2013-05-28

cz-dop-e06-0106-issue-2.pdf

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf

product.doc.history.show

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
