PPL

Stützenfüße Typ PL

Die PPL Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug und horizontale Kräfte aufnehmen.

Technický list
Označení CE
Označení CE
ETA
ETA
EPD
EPD
Servisní třída 3
Servisní třída 3
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

PPL installer.jpg

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Der PPL Stützenfuß ist rundum stückverzinkt, er besteht aus einer Kopfplatte mit einem angeschweißten Stahlrohr Ø38 mm.
  • Der PPL Stützenfuß wird direkt im Beton eingesetzt.
  • Der PPL Stützenfuß kann Druck-, Zug- und Horizontalkräfte aufnehmen.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Der PPL Stützenfuß eignet sich für leichte Bauvorhaben mit größerer Bodenfreiheit.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Referencekonektor rozměry
ostatnírozměry výrobku[mm]Top plate otvory
množství v krabicihmotnost[kg]A[mm]B[mm]D[mm]E[mm]F[mm]E[mm] t₁[mm]t₂[mm]kulatý
Ø6.5[mm]
PPL80G101.680807070510381056

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton
počet of FastenersCharacteristic capacities - dřevo C24[kN]
On postR₁,ₖR₂,ₖR3,k = R4,k
množstvítyp
PPL80G4Ø6,0x6057.1/kmod7.6min (2.7 ; 2.5/kmod)

Kombinierte Beanspruchung:

F1 und H: siehe ETA
F2 und H: \sum\frac{F_{i,d}} {R_{i,d}}\le1

Instalace

Instalace

Befestigung

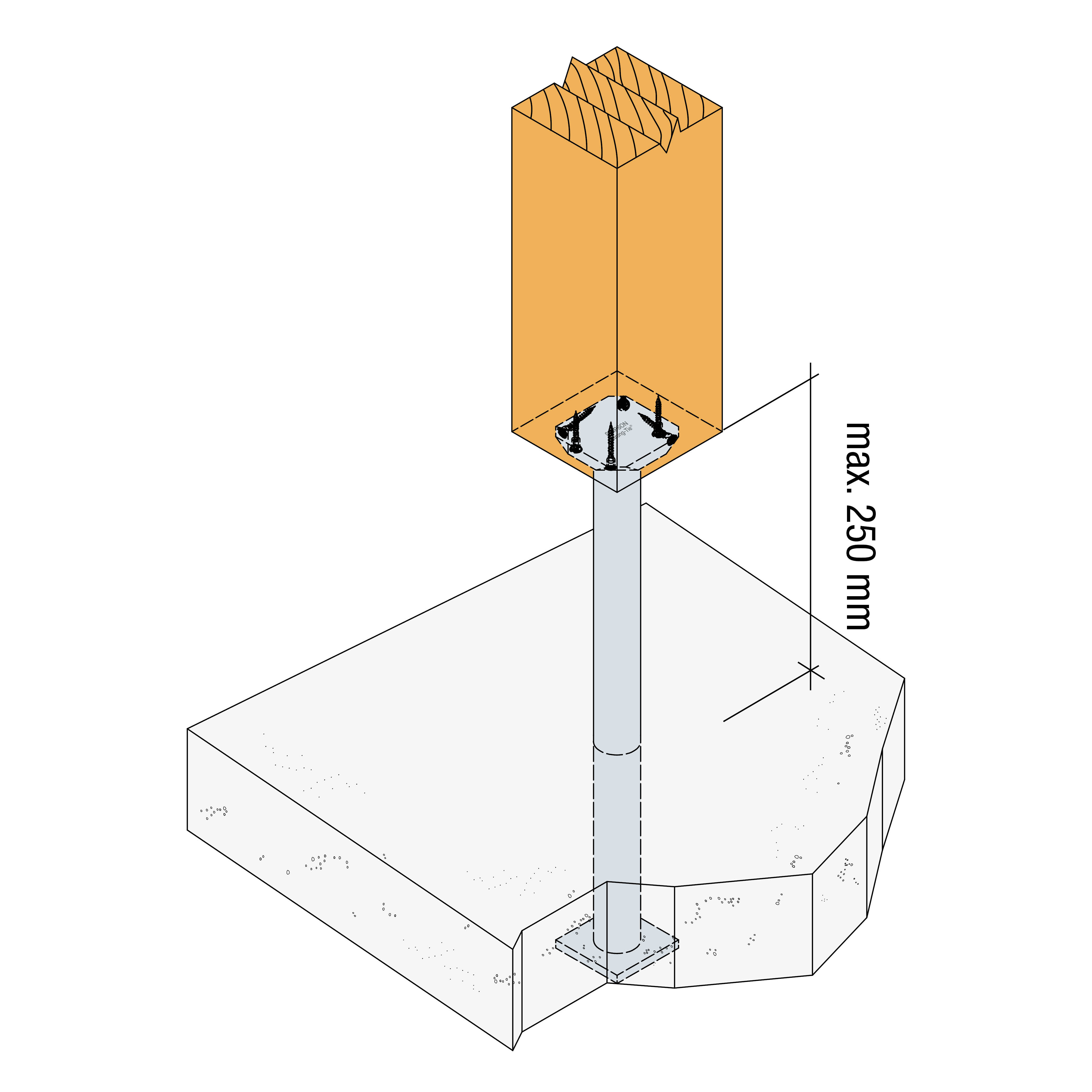

  • Der Anschluss am Holz erfolgt mit Senkkopfschrauben 6,0 x 60 mit Vollgewinde, die unter 45° in die Stütze eingeschraubt werden.
  • Der Abstand der Platte zum Beton soll beim Typ PPL maximal 250 mm betragen.
PPL installer.jpg

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
