CSFT

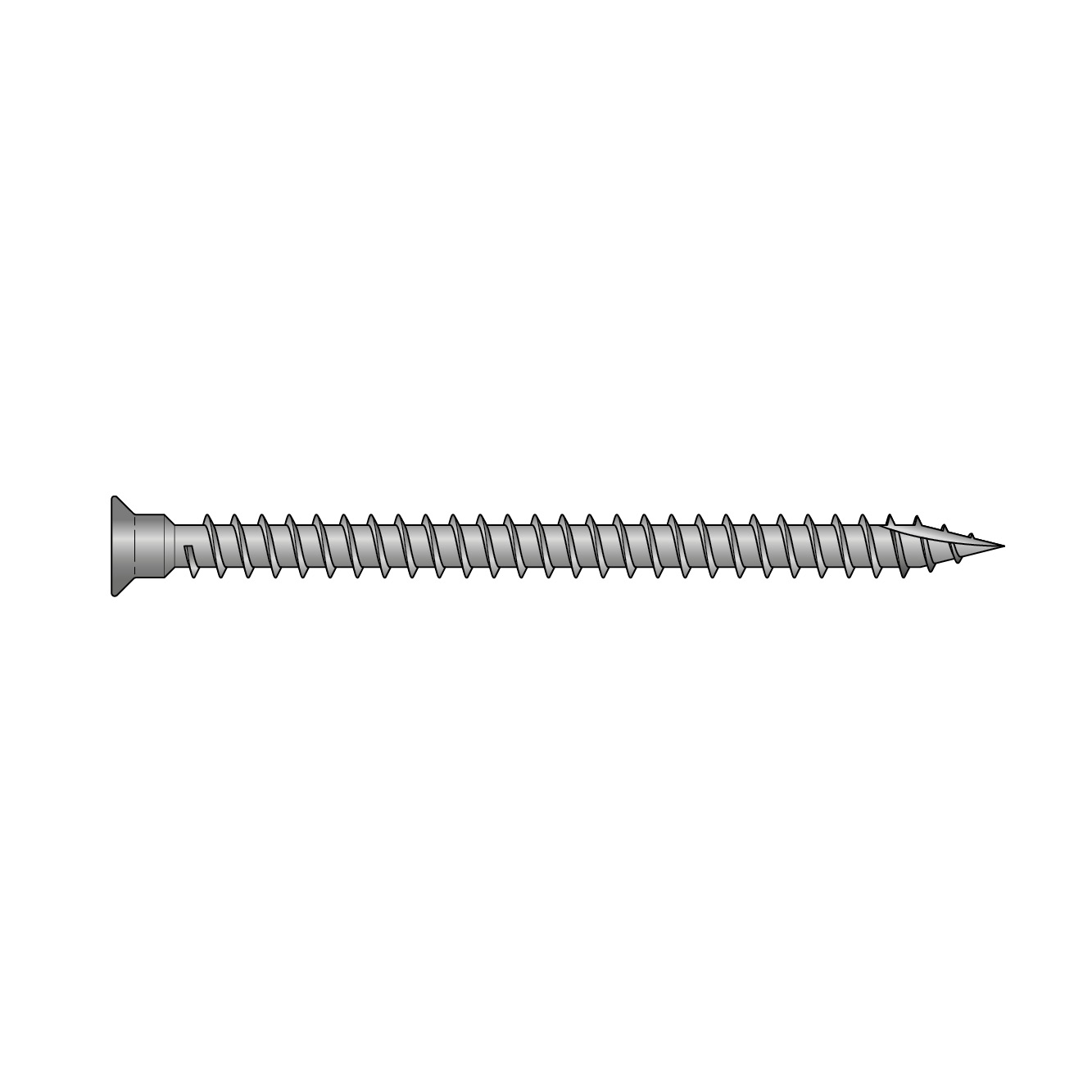

Šroub s plným závitem

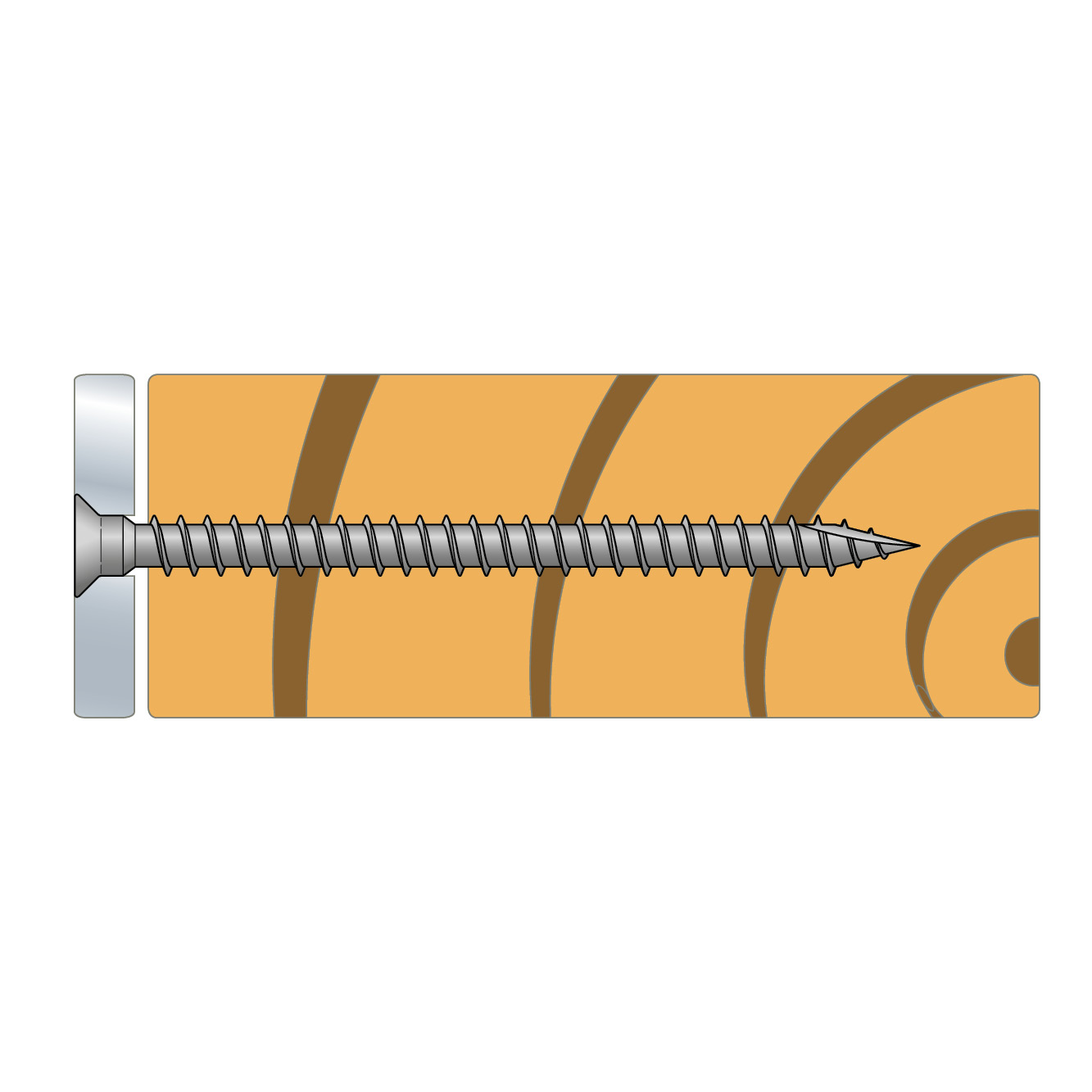

Spojovací šroub CSFT je určen pro spoje oceli se dřevem a je dimenzován na zatížení spolu se specifickými spojovacími prvky Simpson Strong-Tie. Nový tvar hlavy zajišťuje dobré uchycení v konektoru a plný závit zvyšuje nosnost. Plochá

Označení CE
Servisní třída 2

Podrobnosti produktu

Obrázky

Vlastnosti

Funkce

  • Označení CE (EN14592)
  • S plným závitem
  • Povlak ze zinkových vloček
  • Pohon 6 laloků
  • Speciální tvar hlavy určený pro konektory SST

Technické údaje

Rozměry

Rozměry výrobku

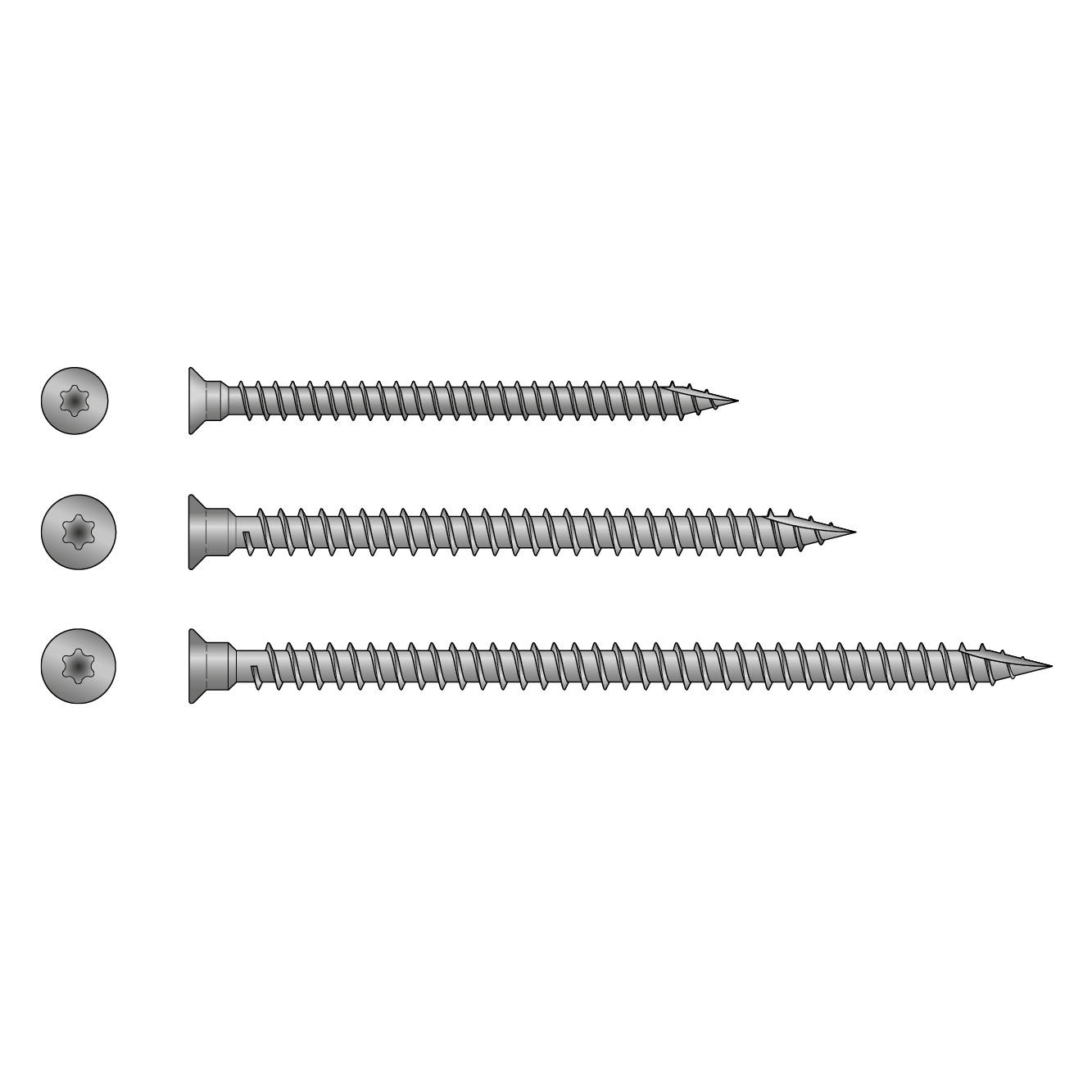

Art. nr. Kód položky Rozměry upevňovacích prvků [mm]
d l dh d1 lg bit
CSFT5.0X70773085708.53.565T-20
CSFT6.0X85773096859.5479T-25
CSFT6.0X1107731061109.54103T-25

Charakteristická kapacita

Art. nr. Product characteristic properties
Characteristic Yield Moment – My,k [Nm] Characteristic withdrawal parameter - fax,k,90° [N/mm²] Characteristic tensile capacity - ftens,k [kN]
CSFT5.0X707.717.810.7
CSFT6.0X8510.513.612.9
CSFT6.0X11010.513.612.9

Certifikace

Prohlášení o funkčnosti (DoP)
