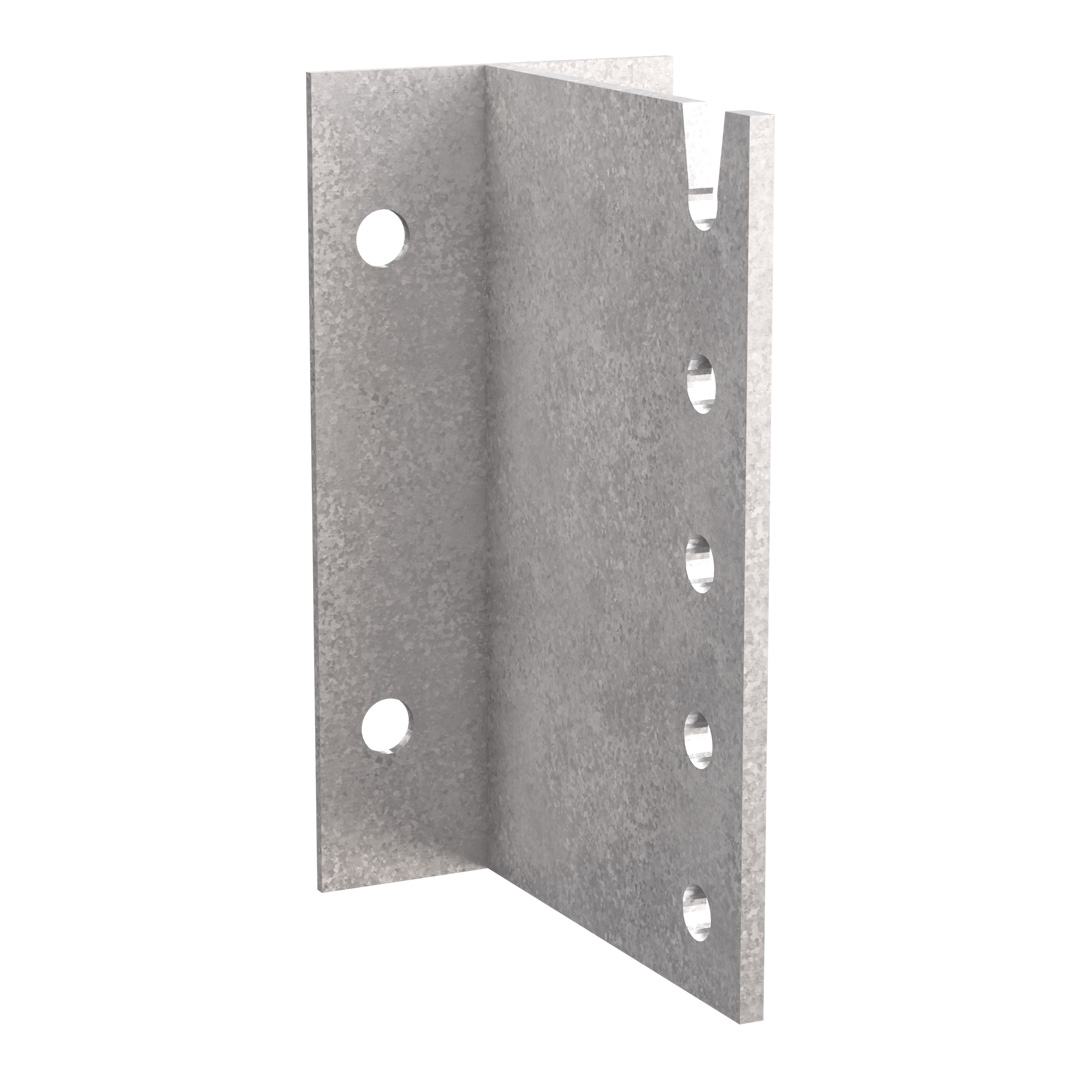

Skrytá trámová botka BTC
Jsou navrženy pro spojení betonu a dřeva skrytým spojem. Botky BTC jsou schváleny pro zatížení ve třech osách.
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S 250 GD+Z 275 dle norem DIN EN 10326:2004.
Ochana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
Vorteile
- Různé možnosti připojení jsou uvedeny v ETA 07/0245
- Různé sklony
- Nižší šířka dřeva
- CNA hřebíky / šrouby ČSA
- Betonové zdi
- Připojení k torzně HT
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva, beton
Anwendungsbereich

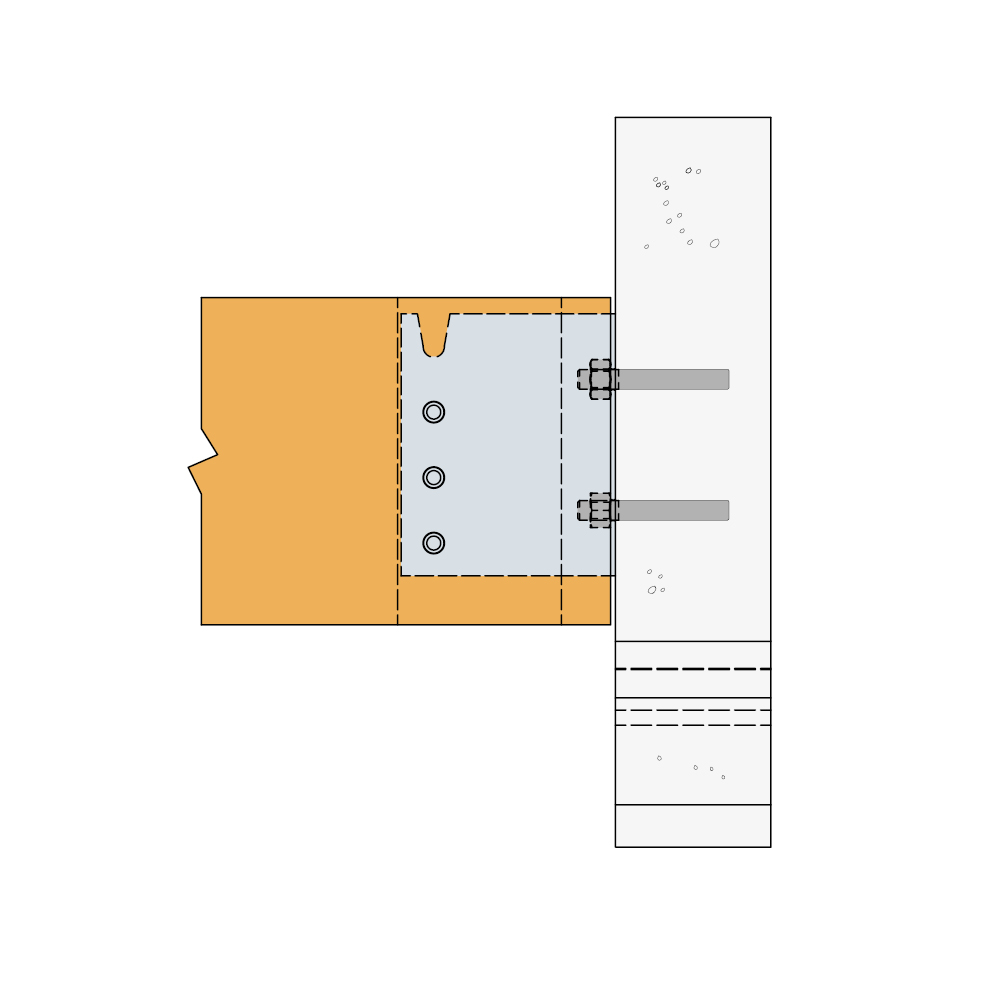

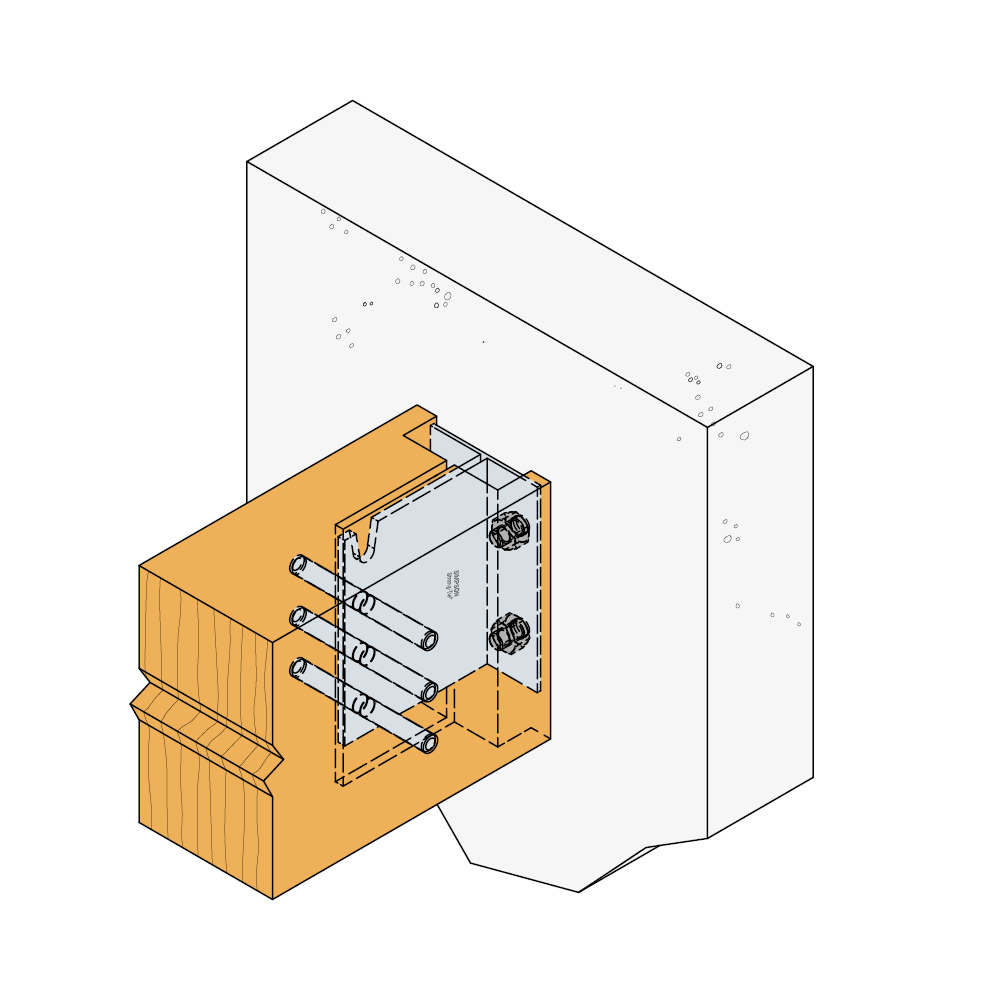

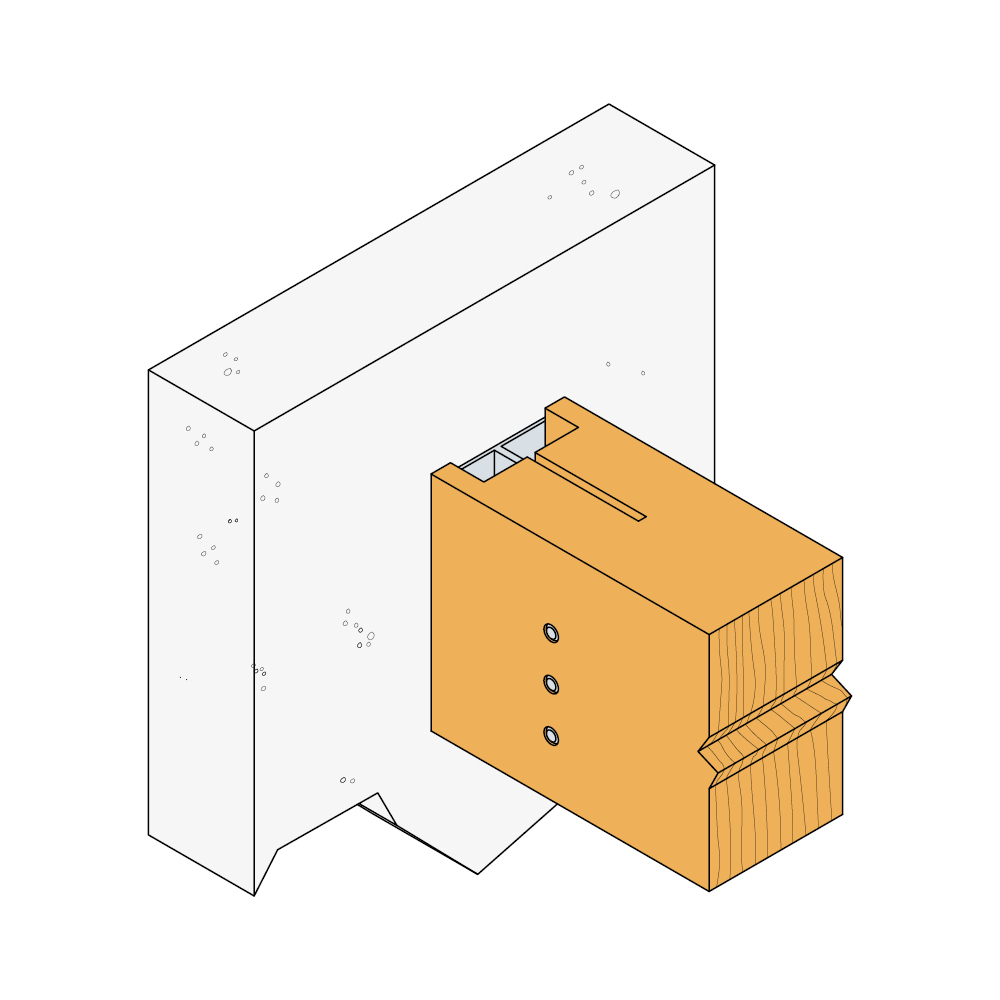

- Botka slouží jako skrytý spoj hlavních nosníků a sloupů.
- Lze provést spojení až do 45 °.
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Rozměry vedlejšího nosníku [mm] | Rozměry a typické hodnoty [mm] | Otvory hlavy | Otvory trámu | |||||
---|---|---|---|---|---|---|---|---|---|
Výška [mm] | A | B | C | t1 | t2 | Ø14 | 40-A1-A2-A3 [mm] | Ø13 | |
Výška [mm] | |||||||||
BTC120-B | 160 | 120 | 128 | 96 | 3 | 6 | 2 | 40 | 3 |
BTC160-B | 200 | 160 | 128 | 96 | 3 | 6 | 4 | 40-80 | 4 |
BTC200-B | 240 | 200 | 128 | 96 | 3 | 6 | 4 | 40-120 | 5 |
BTC240-B | 280 | 240 | 128 | 96 | 3 | 6 | 4 | 40-160 | 6 |
BTC280-B | 320 | 280 | 128 | 96 | 3 | 6 | 6 | 40-100-100 | 7 |
BTC320-B | 360 | 320 | 128 | 96 | 3 | 6 | 6 | 40-120-120 | 8 |
BTC360-B | 400 | 360 | 128 | 96 | 3 | 6 | 6 | 40-140-140 | 9 |
BTC400-B | 440 | 400 | 128 | 96 | 3 | 6 | 8 | 40-120-120-80 | 10 |
BTC440-B | 480 | 440 | 128 | 96 | 3 | 6 | 8 | 40-120-120-120 | 11 |
BTC480-B | 520 | 480 | 128 | 96 | 3 | 6 | 8 | 40-120-120-160 | 12 |
BTC520-B | 560 | 520 | 128 | 96 | 3 | 6 | 8 | 40-160-160-120 | 13 |
BTC560-B | 600 | 560 | 128 | 96 | 3 | 6 | 8 | 40-160-160-160 | 14 |
BTC600-B | 640 | 600 | 128 | 96 | 3 | 6 | 8 | 40-160-160-200 | 15 |
Charakteristické nosnosti - Připojení dřevo beton
Art. nr. | Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Hlava | Trám | R1,k | R2,k | |||||||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | Dowels length [mm] | |||||||||||
80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
BTC120-B | 2 | Ø 12 | 3 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
BTC160-B | 4 | Ø 12 | 4 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
BTC200-B | 4 | Ø 12 | 5 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
BTC240-B | 4 | Ø 12 | 6 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
BTC280-B | 6 | Ø 12 | 7 | STD12 | 45.6 | 50.1 | 55.6 | 61.7 | 68.3 | 69.4 | 39.1 | 42.9 | 47.7 | 52.9 | 58.5 | 59.5 |
BTC320-B | 6 | Ø 12 | 8 | STD12 | 56 | 61.4 | 68.1 | 75.5 | 83.4 | 85.5 | 49 | 53.7 | 59.6 | 66.1 | 73 | 74.8 |
BTC360-B | 6 | Ø 12 | 9 | STD12 | 66.8 | 73.1 | 80.9 | 89.6 | 99 | 102.2 | 59.4 | 65 | 71.9 | 79.6 | 88 | 90.8 |
BTC400-B | 8 | Ø 12 | 10 | STD12 | 77.9 | 85.1 | 94 | 104.1 | 114.8 | 119.5 | 70.1 | 76.6 | 84.6 | 93.7 | 103.3 | 107.6 |
BTC440-B | 8 | Ø 12 | 11 | STD12 | 89 | 97.2 | 107.3 | 118.7 | 130.9 | 133.3 | 81 | 88.4 | 97.5 | 107.9 | 119 | 121.2 |
BTC480-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 92.1 | 100.4 | 110.6 | 122.3 | 134.8 | 134.8 |
BTC520-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
BTC560-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
BTC600-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
Při kombinacích zatížení:
R2,k Nosnosti jsou dimenzované jako R2,k = R1,k x (n počet tyčových hmoždinek - 1) / (n počet tyčových hmoždinek).
Nejhořejší tyčovou hmoždinku nelze nasadit pro zvedací síly, neboť sedí v otevřeném hmoždinkovém otvoru.
Svorníkové kotvy je třeba ověřit samostatně podle ETA.

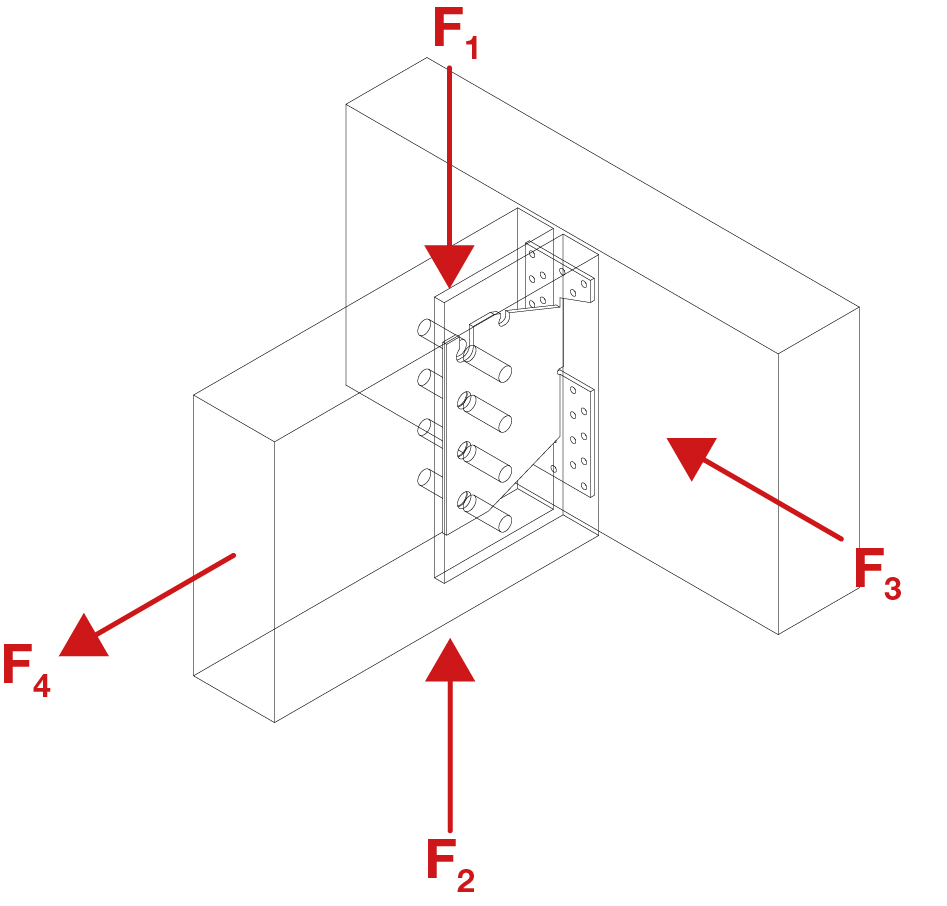

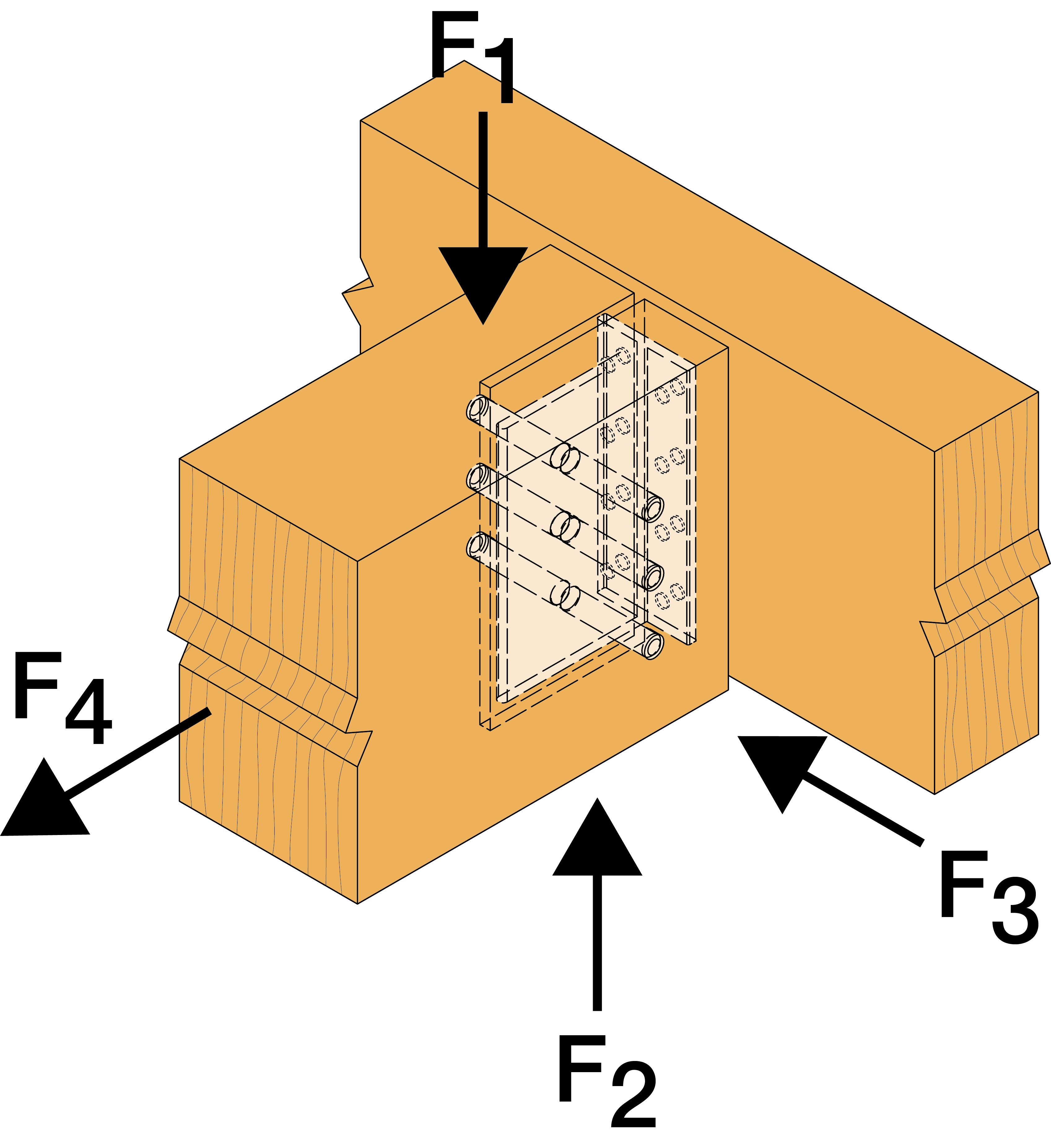

Charakteristické nosnosti - Připojení dřevo beton - R3.k a R4.k
Art. nr. | Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Hlava | Trám | R3,k | Hlava | Trám | R4,k | |||||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | Množství | Typ | Množství | Typ | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||||||||
BTC120-B | 2 | Ø 12 | 3 | STD12 | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 2 | Ø 12 | 3 | STD12 | 6,7/kmod |
BTC160-B | 4 | Ø 12 | 4 | STD12 | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 4 | Ø 12 | 4 | STD12 | 13,4/kmod |
BTC200-B | 4 | Ø 12 | 5 | STD12 | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 4 | Ø 12 | 5 | STD12 | 13,4/kmod |
BTC240-B | 4 | Ø 12 | 6 | STD12 | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 4 | Ø 12 | 6 | STD12 | 13,4/kmod |
BTC280-B | 6 | Ø 12 | 7 | STD12 | 5.6 | 6.5 | 7.6 | 8.7 | 9.6 | 10.4 | 11.9 | 6 | Ø 12 | 7 | STD12 | 20,1/kmod |
BTC320-B | 6 | Ø 12 | 8 | STD12 | 6.4 | 7.3 | 8.6 | 9.7 | 10.8 | 11.8 | 13.4 | 6 | Ø 12 | 8 | STD12 | 20,1/kmod |
BTC360-B | 6 | Ø 12 | 9 | STD12 | 7.2 | 8.1 | 9.5 | 10.8 | 12 | 13.2 | 14.9 | 6 | Ø 12 | 9 | STD12 | 20,1/kmod |
BTC400-B | 8 | Ø 12 | 10 | STD12 | 8 | 8.9 | 10.5 | 11.9 | 13.2 | 14.7 | 16.4 | 8 | Ø 12 | 10 | STD12 | 26,8/kmod |
BTC440-B | 8 | Ø 12 | 11 | STD12 | 8.8 | 9.7 | 11.4 | 13 | 14.4 | 16.1 | 17.8 | 8 | Ø 12 | 11 | STD12 | 26,8/kmod |
BTC480-B | 8 | Ø 12 | 12 | STD12 | 9.6 | 10.6 | 12.4 | 14.1 | 15.6 | 17.6 | 19.3 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
BTC520-B | 8 | Ø 12 | 12 | STD12 | 10.4 | 11.4 | 13.3 | 15.1 | 16.8 | 19.1 | 20.8 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
BTC560-B | 8 | Ø 12 | 12 | STD12 | 11.2 | 12.3 | 14.3 | 16.2 | 18 | 20.5 | 22.3 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
BTC600-B | 8 | Ø 12 | 12 | STD12 | 12 | 13.2 | 15.2 | 17.3 | 19.2 | 22 | 23.8 | 8 | Ø 12 | 12 | STD12 | 26,8/kmod |
The anchors resistance and their number have to be checked according to the ETA and the type of header. The number of anchors given in the table is the maximum. If their resistance is decisive, it is the resistance to consider for the connection.
