Patka sloupku typ ISB - PISB
Tyto patky mohou být použity pro vysoké zatížení, a proto se používají jako nosné části při výstavbě všech konstrukcí

Označení CE

ETA

Žárově pozinkovaná ocel
EPD

Servisní třída 3

Exteriér
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S 235 JR dle norem DIN EN 10025
Ochrana proti korozi:
Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461
Vorteile
- PIS patky jsou navrženy tak, aby odolaly svislému a vodorovnému zatížení.
- Instalace v podpoře probíhá ve slotu a upevnění hmoždinkami.
- Jsou spojeny do betonového základu.
Aplikace
Support
Beton
Anwendungsbereich
- PISB Stützenfüße können für hohe Lasten verwendet und deshalb als tragende Teile in den Bauhauptkonstruktionen eingestzt werden.
Technické údaje
Rozměry a typické hodnoty
| Reference | konektor rozměry | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| rozměry výrobku[mm] | Top plate otvory | Bottom plate otvory | ostatní | |||||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | E[mm] | H[mm] | t₁[mm] | t₂[mm] | kulatý | kulatý | množství v krabici | hmotnost[kg] | |
| Ø8.5[mm] | Ø14[mm] | |||||||||||||
| PISB160G-B | 100 | 80 | 110 | 160 | 100 | 168 | 42 | 70 | 8 | 10 | 4 | 2 | 5 | 2.9 |
| PISB260G-B | 100 | 80 | 110 | 260 | 100 | 168 | 42 | 70 | 8 | 10 | 4 | 2 | 4 | 3.7 |
Tragfähigkeiten
| Reference | patka sloupku únosnost | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | ||||||||||||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | |||||||||||||
| On post | On beton | R₁,ₖ | R₂,ₖ | R₃,ₖ[kN] | R4,k (2)[kN] | |||||||||
| množství | typ | množství | typ | Dowel délka[mm] | Dowel délka[mm] | Dowel délka[mm] | ||||||||
| 80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
| PISB160G-B | 4 | Ø8 | 2.0 | Ø12* | min (142.8 ; 110.8/kmod) | 16 | 18.7 | 20.7 | min (10.9 ; 5.6/kmod) | 5.6/kmod | 5.6/kmod | 4.1 | min (5.9 ; 5.1 /kmod) | min (7.9 ; 5.5 /kmod) |
| PISB260G-B | 4 | Ø8 | 2.0 | Ø12* | min (142.8 ; 110.8/kmod) | 16 | 18.7 | 20.7 | min (10.9 ; 5.6/kmod) | 5.6/kmod | 5.6/kmod | 4.1 | min (5.9 ; 5.1 /kmod) | min (7.9 ; 5.5 /kmod) |
b = Holzbreite [mm]
Kombinierte Beanspruchung:
Instalace
Instalace
Befestigung

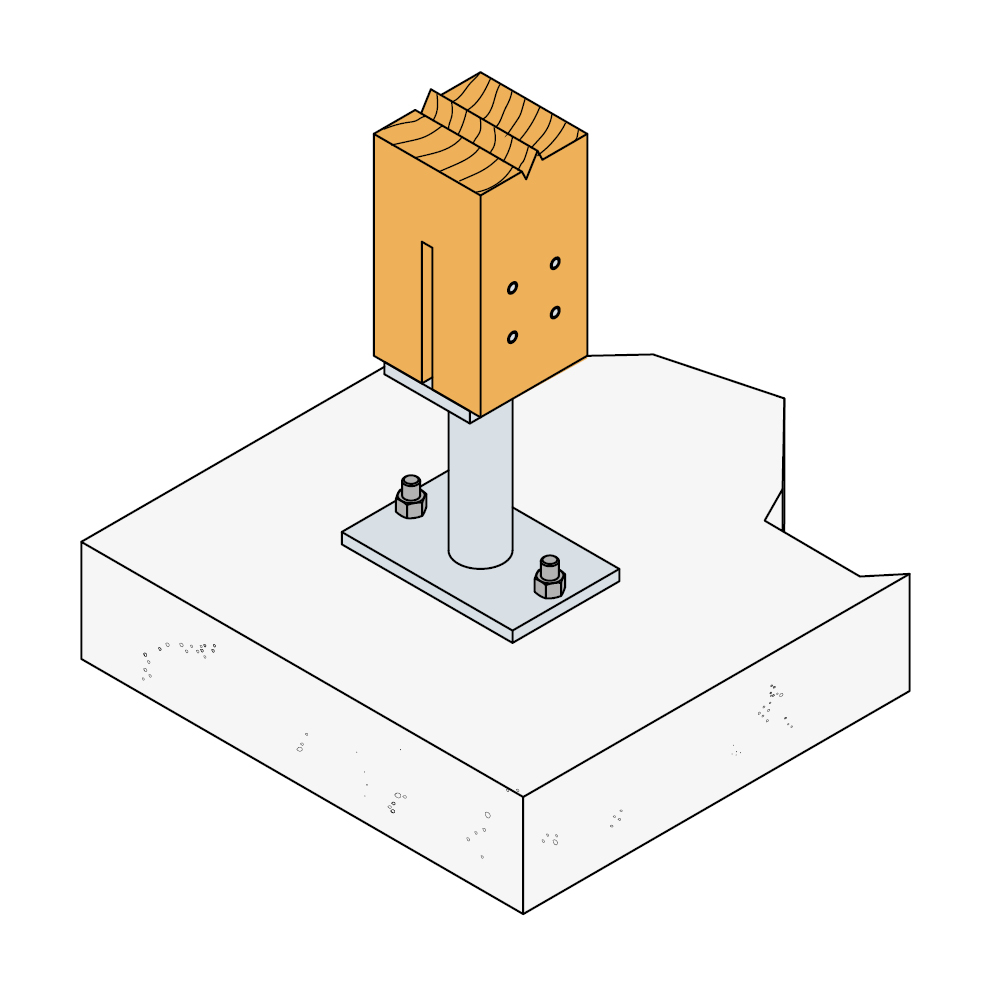

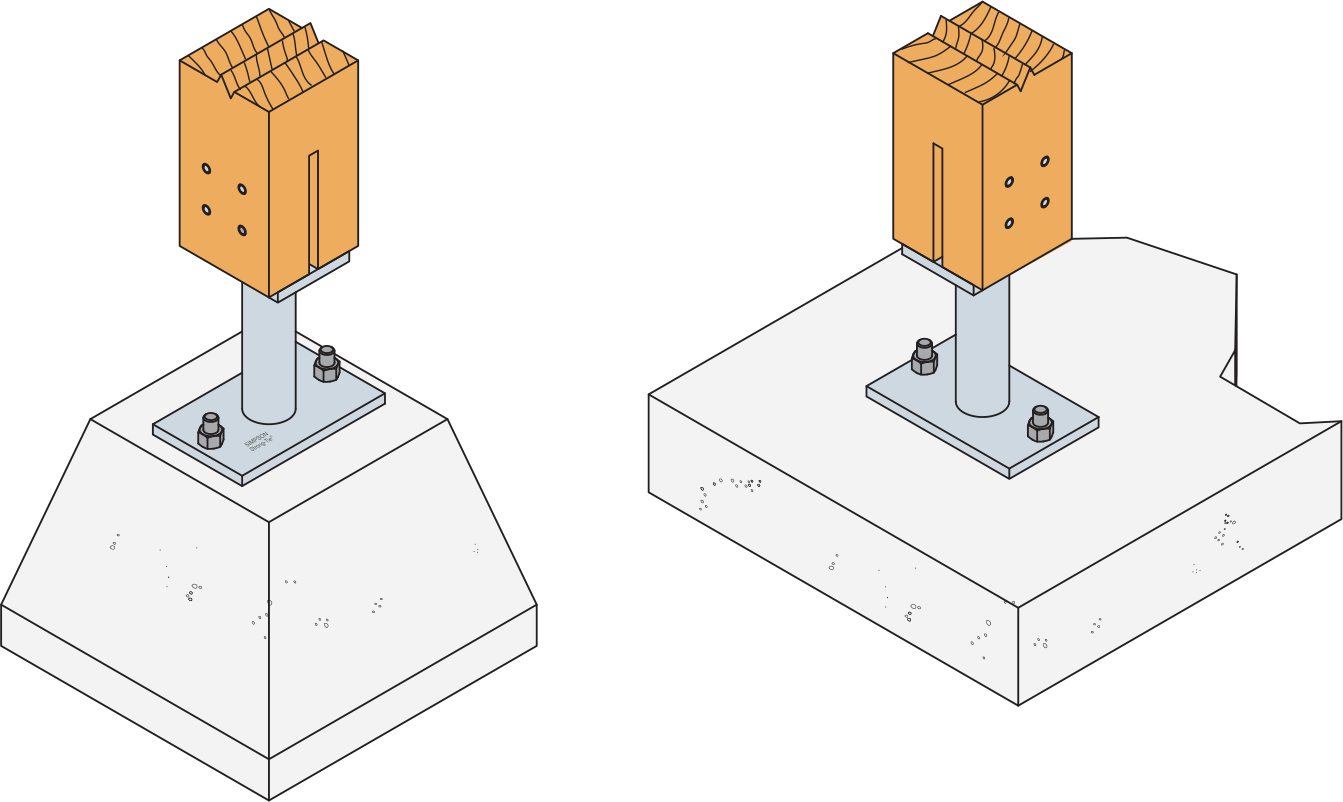

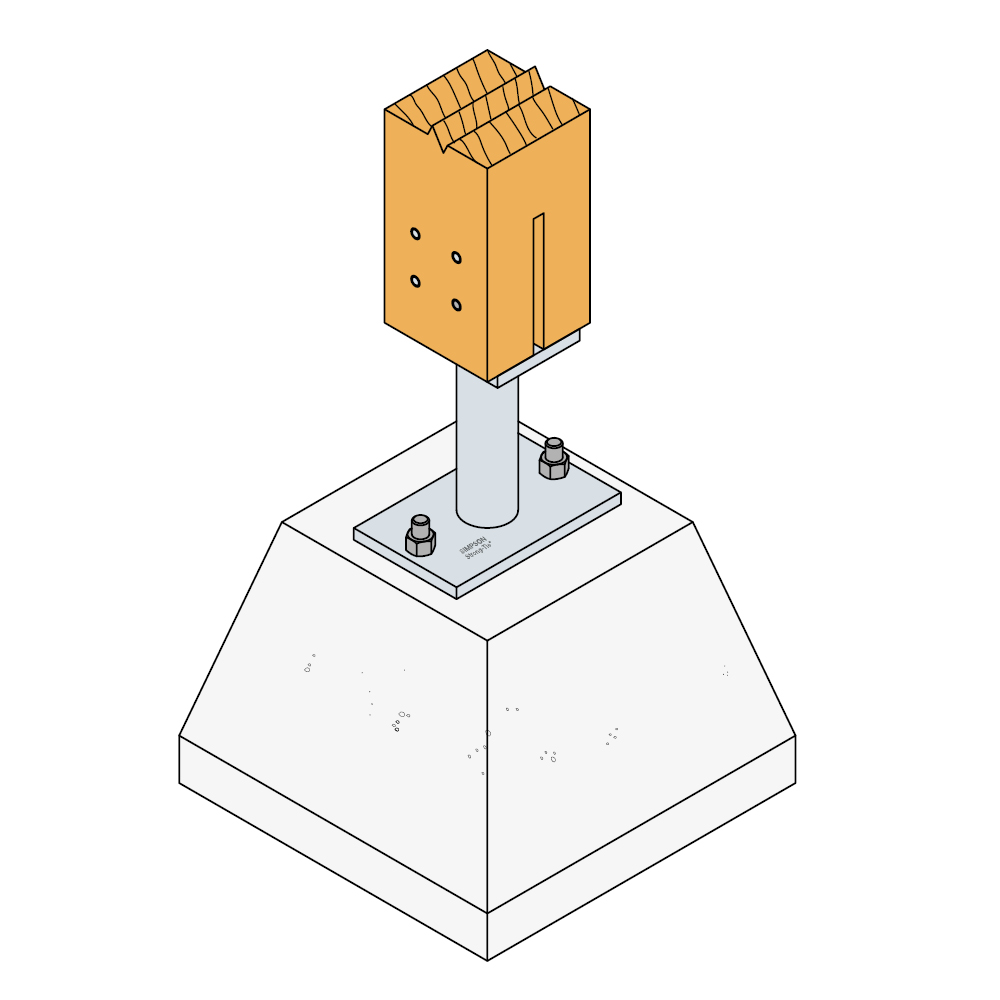

- Patky PISB se instalují do betonu pomocí kotev
- Připojení na dřevo pomocí hmoždinek Ø 8mm.
.
Partie haute :
- Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
- Identifier la position des broches (ou boulons) sur les flancs du poteau,
- Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage en fonction du diamètre de la broche)
- Positionner le pied de poteau en âme et insérer les broches.
Partie basse :
- Positionner le poteau verticalement dans la structure.
- Identifier la position des ancrages au sol sur le support.
- Percer le support verticalement au diamètre et à la profondeur préconisé pour les fixations choisies.
- Fixer la platine inférieure au sol à l’aide de chevilles d’ancrages sélectionnées.
