STDG

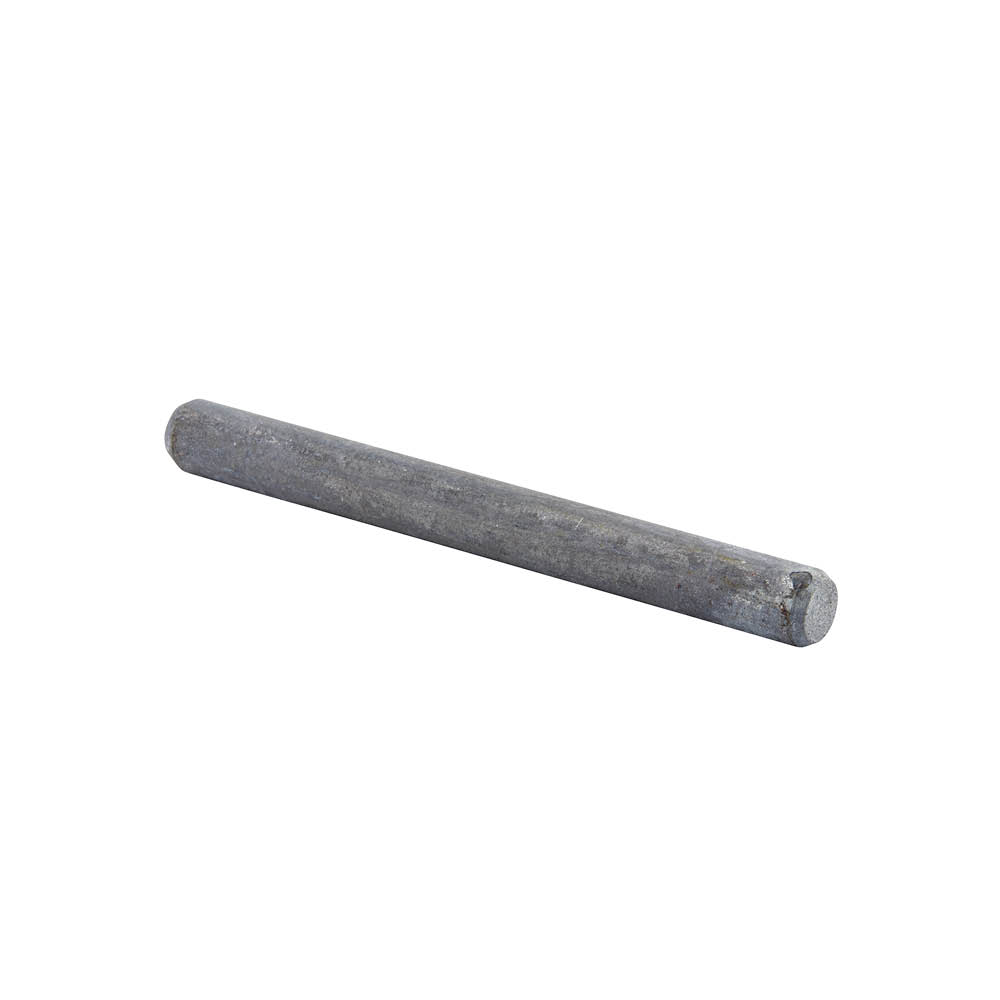

Kolík STD

STD kolíky se používají pro spojení dílů z oceli, aplikovat lze do dřeva (např. trámy, sloupy) nebo dřevo-dřevo spoje.

Označení CE
Označení CE
Servisní třída 3
Servisní třída 3
Exteriér
Exteriér
Pozinkovaná ocel
Pozinkovaná ocel

Podrobnosti produktu

Obrázky

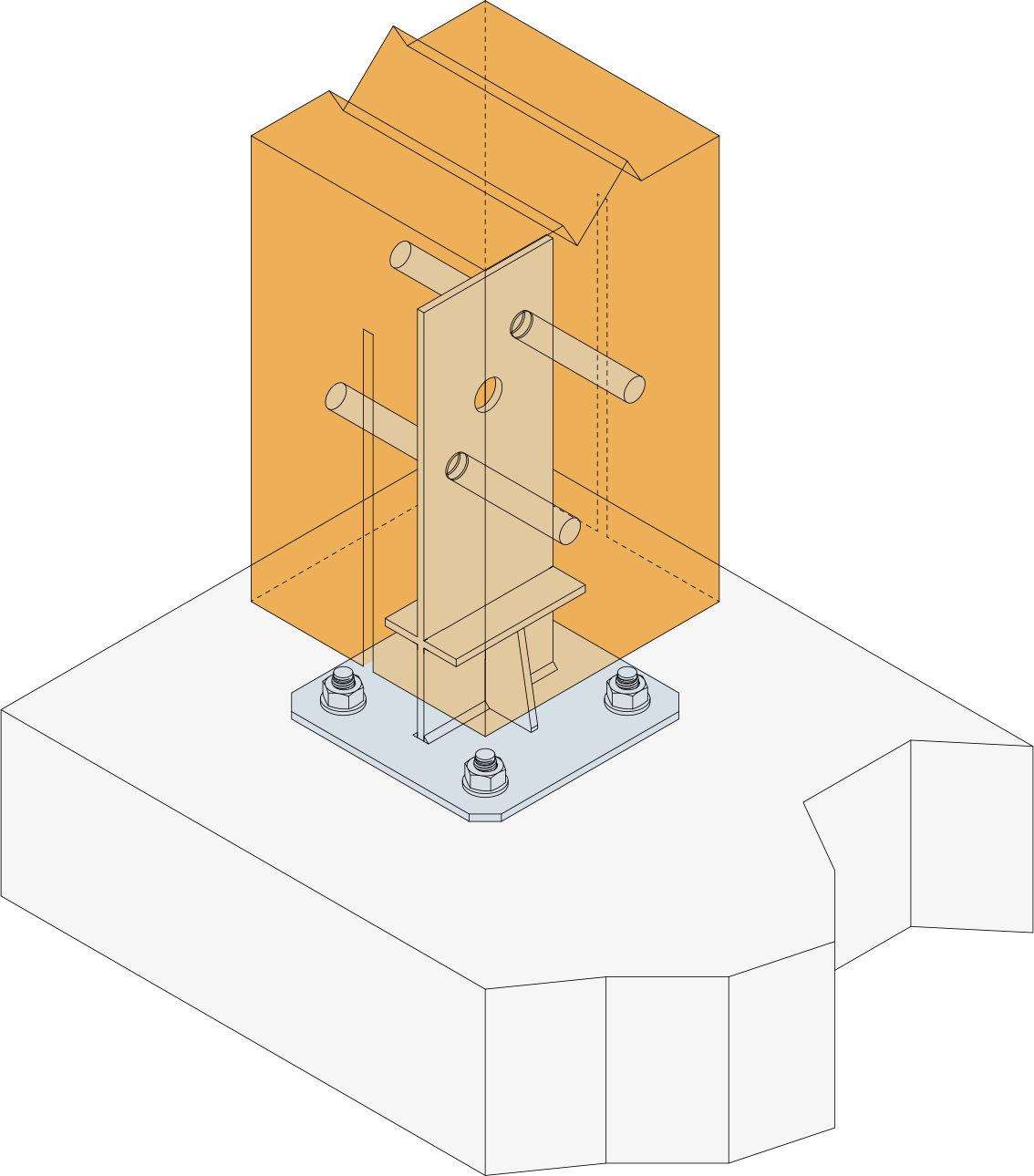

Fixation 2 broches

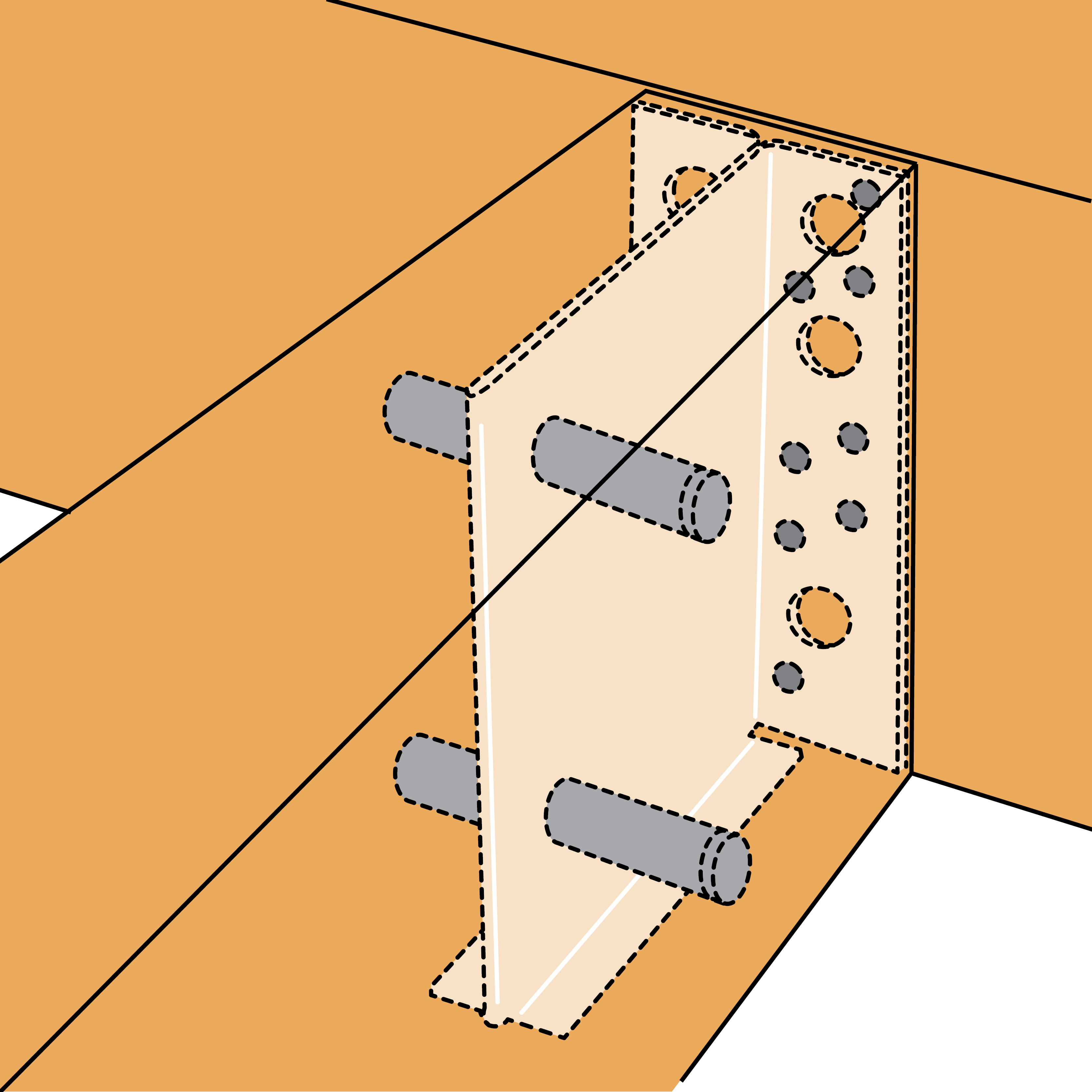

Assemblage de solive sur poutre

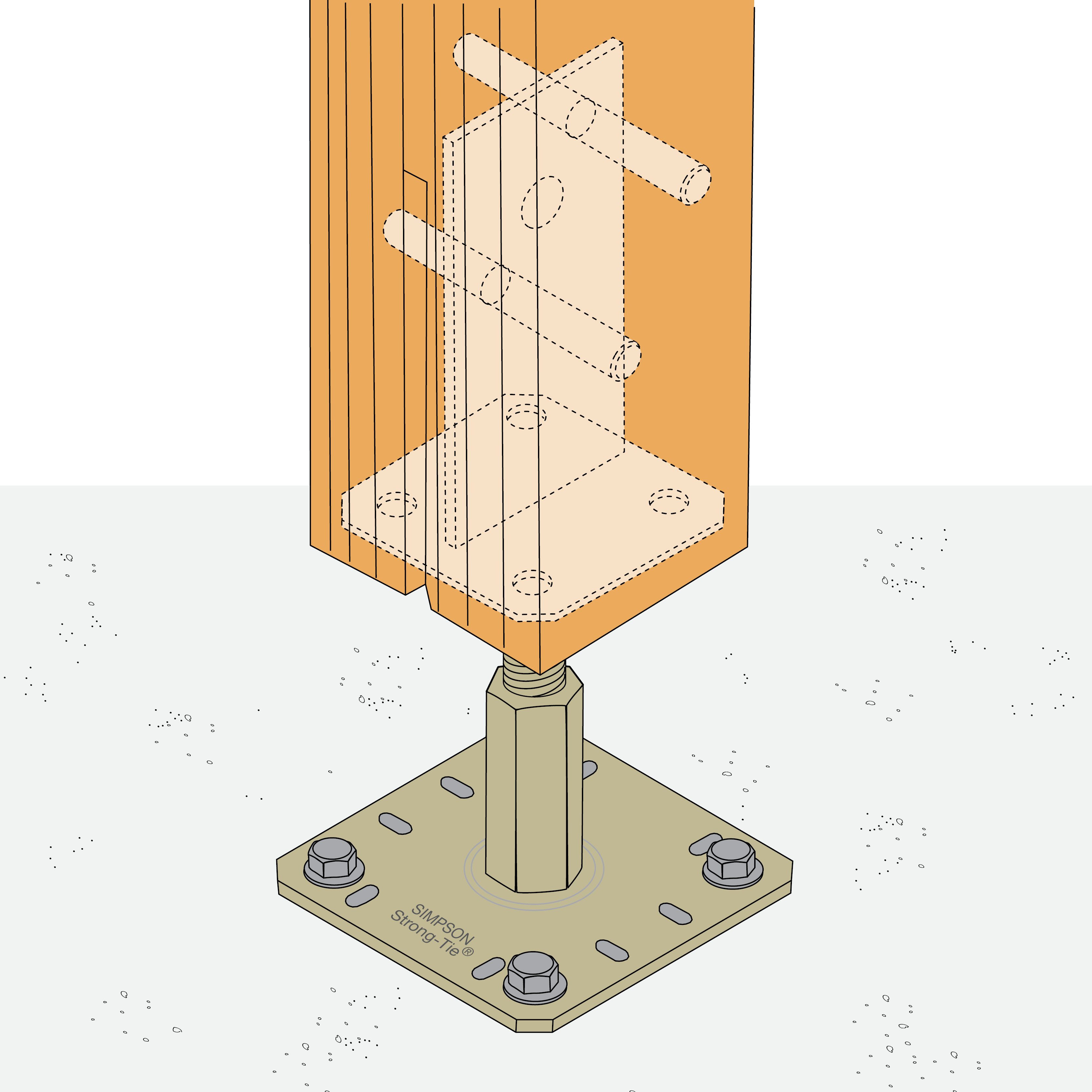

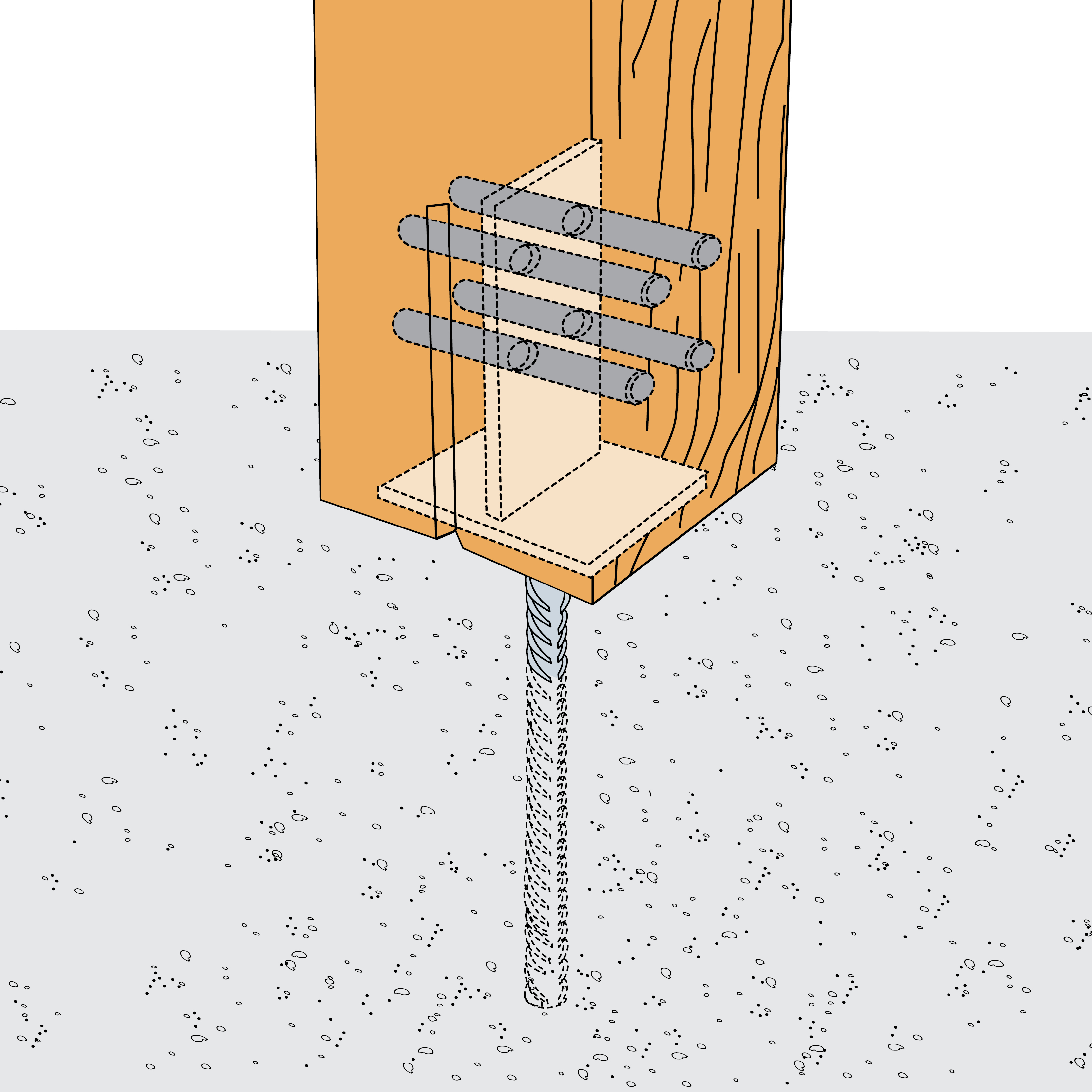

Fixation du pied de poteau par scellement dans le béton . La platine horizontale doit être à 50 mm maximum de la dalle.

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

galvanizovaný

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Hodnoty odporu jsou definovány v EC5 nebo DIN 1052.
  • Zkosení na koncích kolíku umožnuje hladké vniknutí do dřeva
  • Kolíky jsou vyrobeny z S235 JR s minimem fu, k = 360 N / mm

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, ocel

Anwendungsbereich

  • Spojovací prostředky mezi dřevěnými a ocelovými nosníky (BTN), patky sloupku (PIS), zavětrování (BNW).
  • Těžké spoje dřevo nebo ocel, například, Spoj vaznice.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Referenceostatní rozměry údaje
rozměry výrobku[mm]množství v krabicihmotnost[kg]
dl
STD8X45G-B845100.00.017
STD8X90G-B890100.00.036
STD8X100G-B8100100.00.042
STD8X115G-B8115100.00.046
STD8X120G-B8120100.00.046
STD8X140G-B8140100.00.056
STD12X90G-B1290100.00.08
STD12X100G-B12100100.00.091
STD12X120G-B12120100.00.11
STD12X140G-B12140100.00.12
STD16X100G-B1610050.00.18

Mekaniske egenskaber

ReferenceDowels and bolts únosnost
výrobek characteristic properties
Characteristic Yield Moment – My,ₖ[Nm]
STD8X45G-B22.7
STD8X90G-B22.7
STD8X100G-B22.7
STD8X115G-B22.7
STD8X120G-B22.7
STD8X140G-B22.7
STD12X90G-B65.2
STD12X100G-B65.2
STD12X120G-B65.2
STD12X140G-B65.2
STD16X100G-B137.8

Instalace

Instalace

.

  • Otvory ve dřevě vždy musí odpovídat jmenovitému průměru hmoždinky.
  • Otvory pro čepy v dřevěných trámech a podpěrách mohou být vyrobeny vrtačkou se šablonou ∅8 a ∅12 - viz "BTBS".
