PISBMAXI

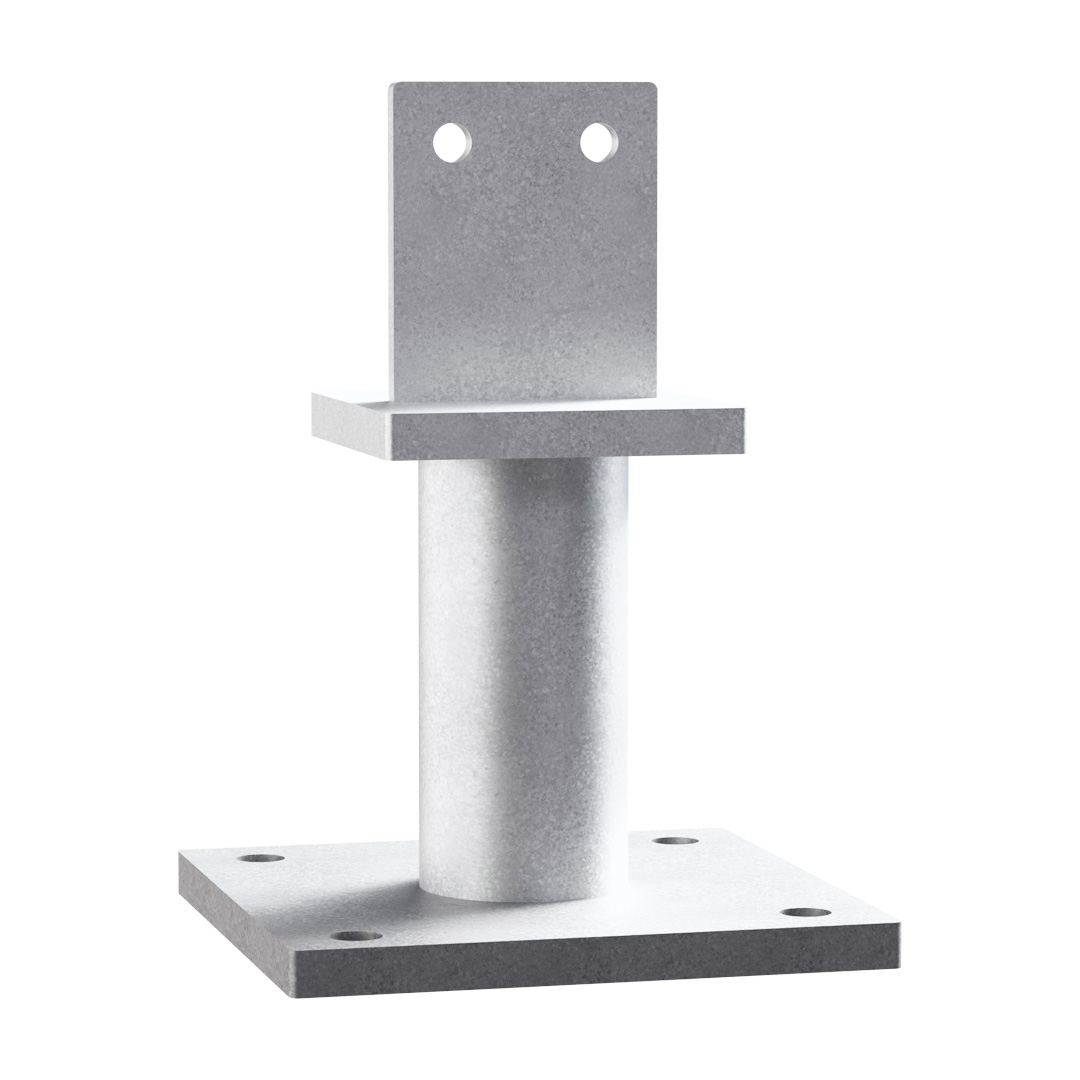

Patka sloupku typ ISB MAXI - PISB MAXI

Tyto patky MAXI se využívají u největších dřevěných podpěr.

Označení CE
ETA
Servisní třída 3
Žárově pozinkovaná ocel
Exteriér

Podrobnosti produktu

Obrázky

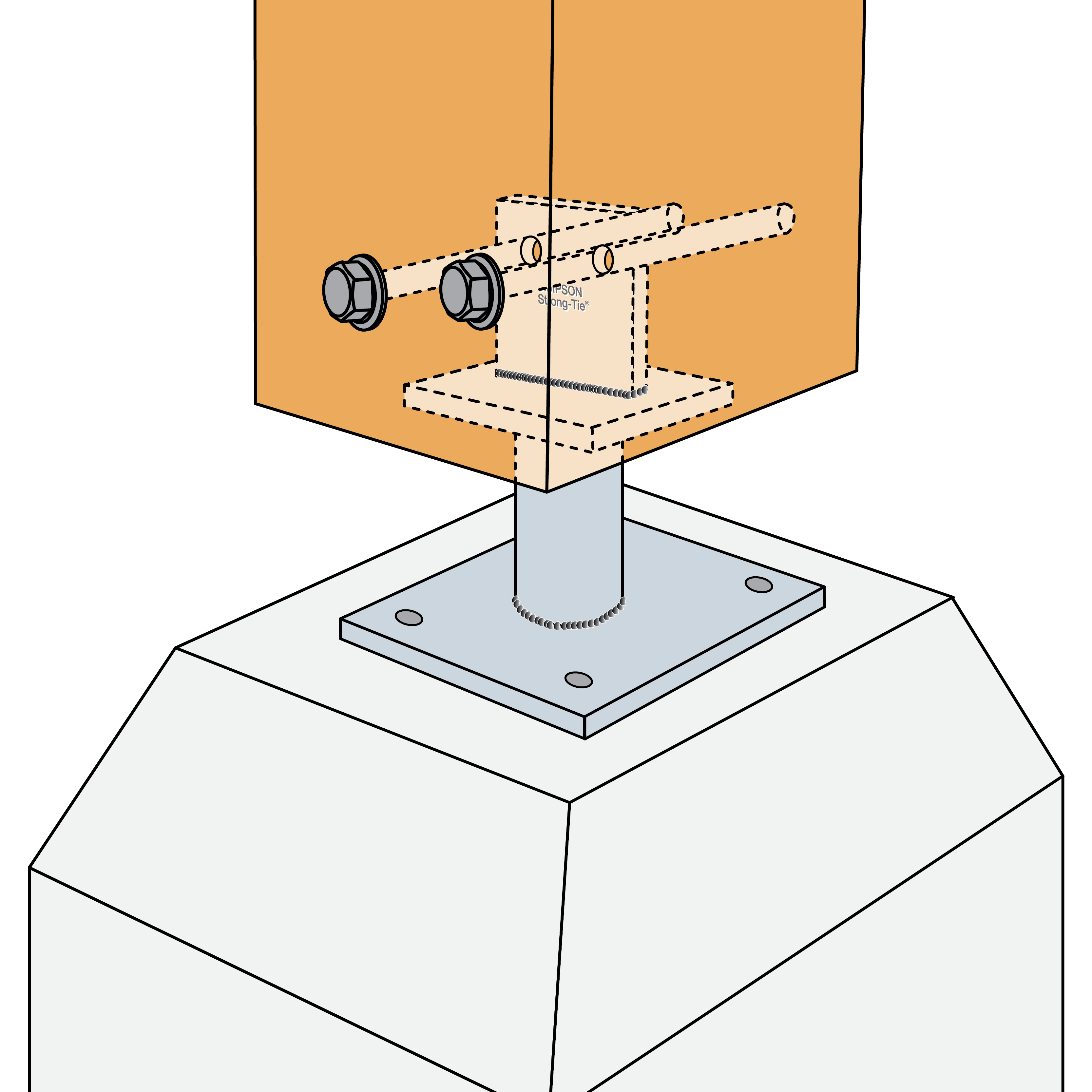

Fixation du PISBMAXIG-K sur support rigide

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Patky jsou vyrobeny z 15 mm tlustých plechů s trubkou O70 mm přivařenou.
  • Na vrcholu jsou 8 mm tlusté desky s otvory pro hmoždinky O12 mm.
  • PISBMAXI je přišroubována přes šroub do betonu

Aplikace

Anwendbare Materialien

Beton

Anwendungsbereich

  • Tyto patky MAXI se využívají u největších dřevěných podpěr.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Top plate holes Bottom plate holes
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-B120120105200200148709081524

Hodnoty pro připojení

Art. nr. Upevňovací prvky Characteristic capacities - Timber C24 [kN]

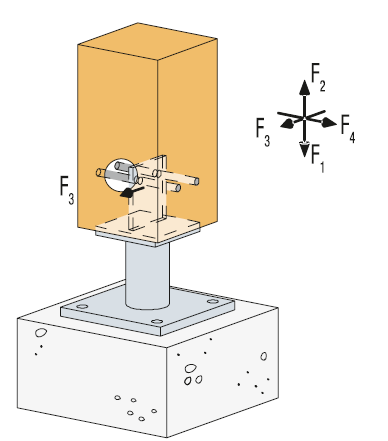

On post On concrete R1,k R2,k R3,k R4,k
Množství Typ Množství Typ Dowel length [mm] Dowel length [mm] Dowel length [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-B2Ø124Ø16*min (272.2 ; 256.9/kmod)34.538.542.122.5min (25.2 ; 14.1/kmod)min (27.5 ; 14.1/kmod)7.79.912.3

b = Holzbreite [mm]

Kombinierte Beanspruchung:



Instalace

Instalace

Befestigung

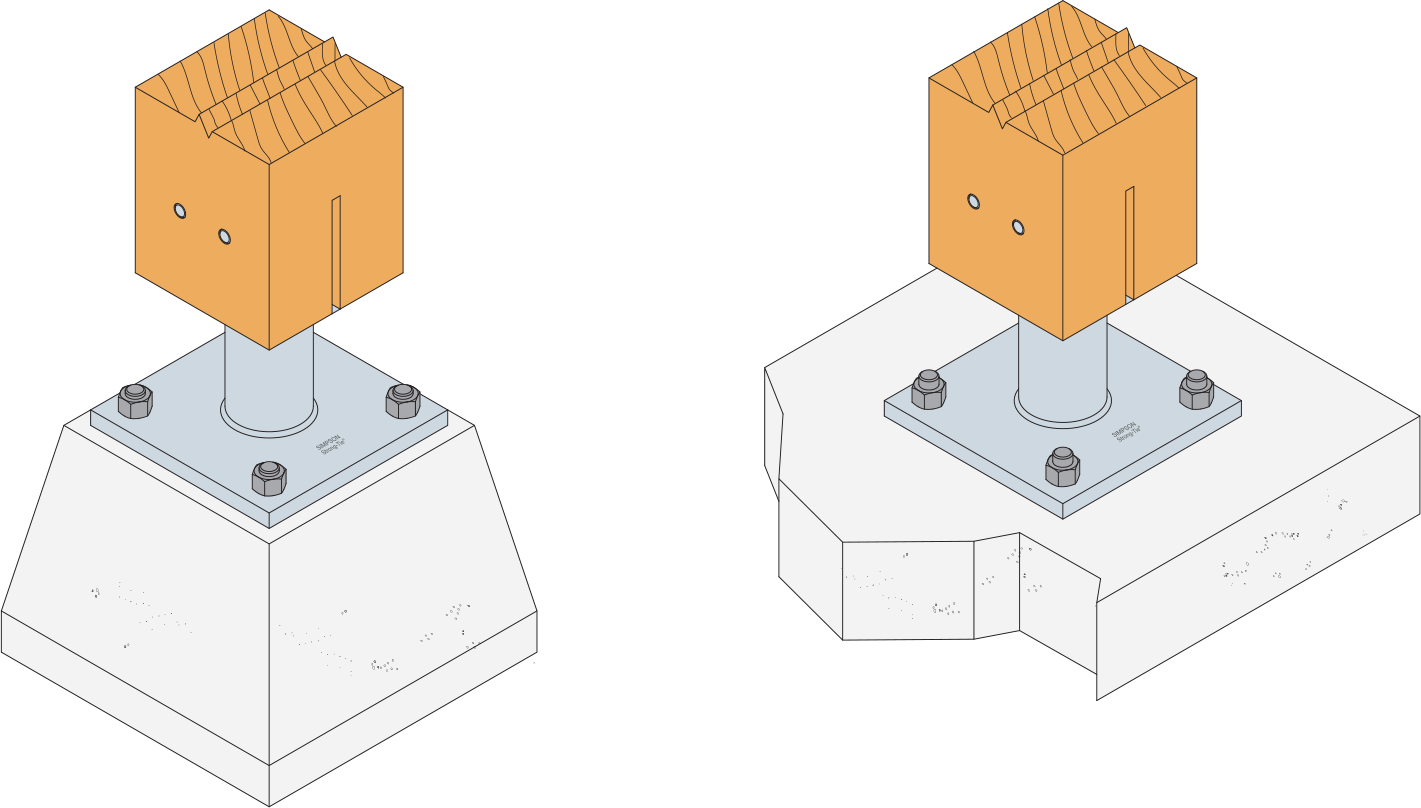

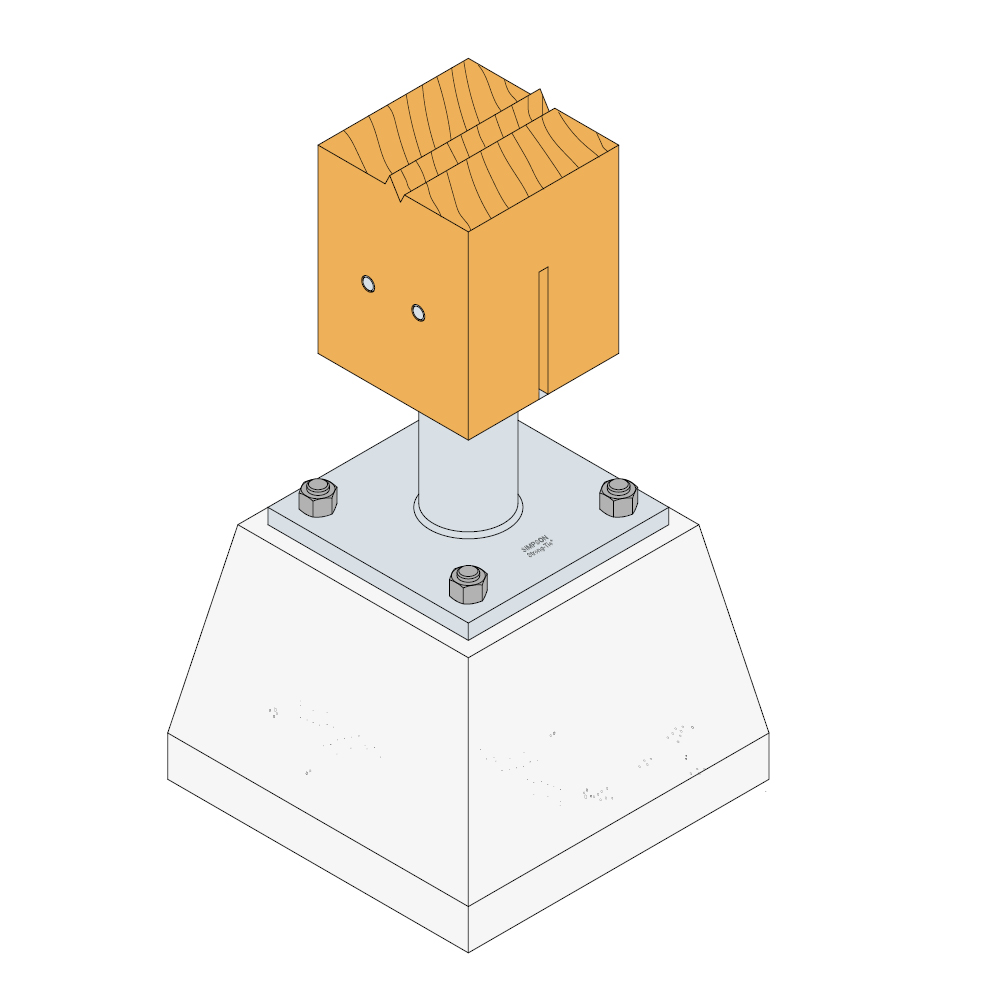

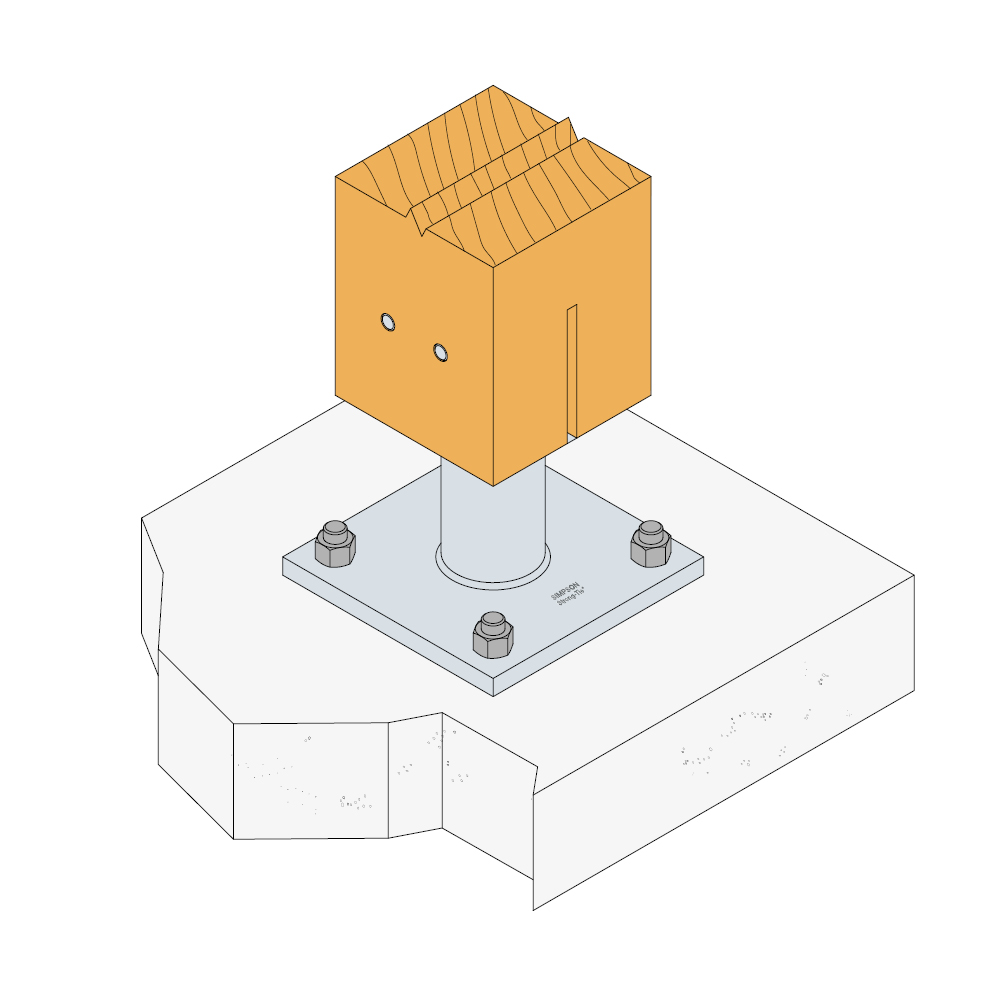

  • Patky PISB se instalují do betonu pomocí kotev
  • Připojení na dřevo pomocí hmoždinek Ø 12mm.

Certifikace

Evropské technické posouzení (ETA)

Související produkty

Knihovna CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.

Buy from Distributor

No items available.

Contact

Simpson Strong-Tie Německo

Simpson Strong-Tie GmbH

Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
Německo
