ABCLT

Low Profile Angle bracket for CLT

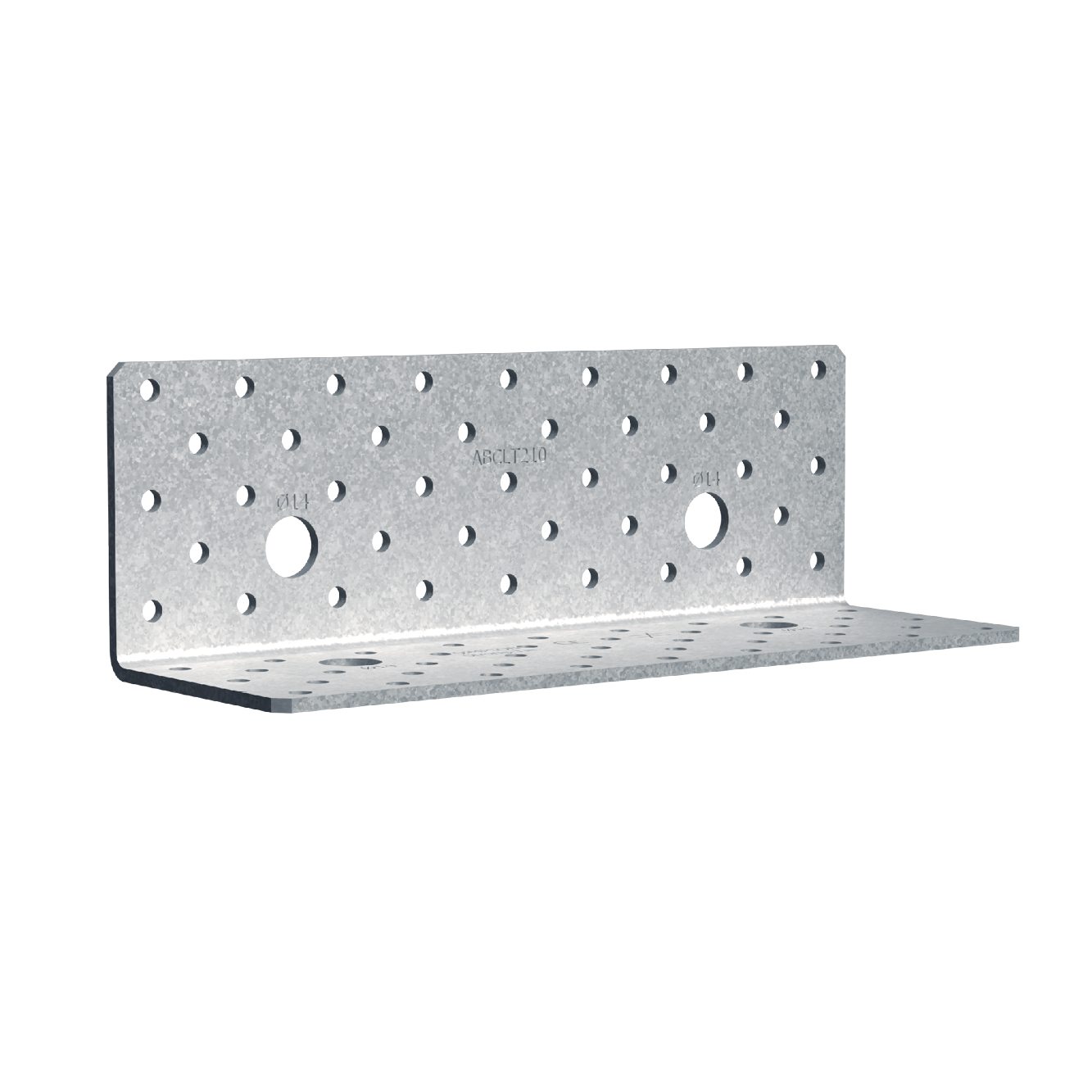

The ABCLT is an low profile angle bracket dedicated to CLT application.

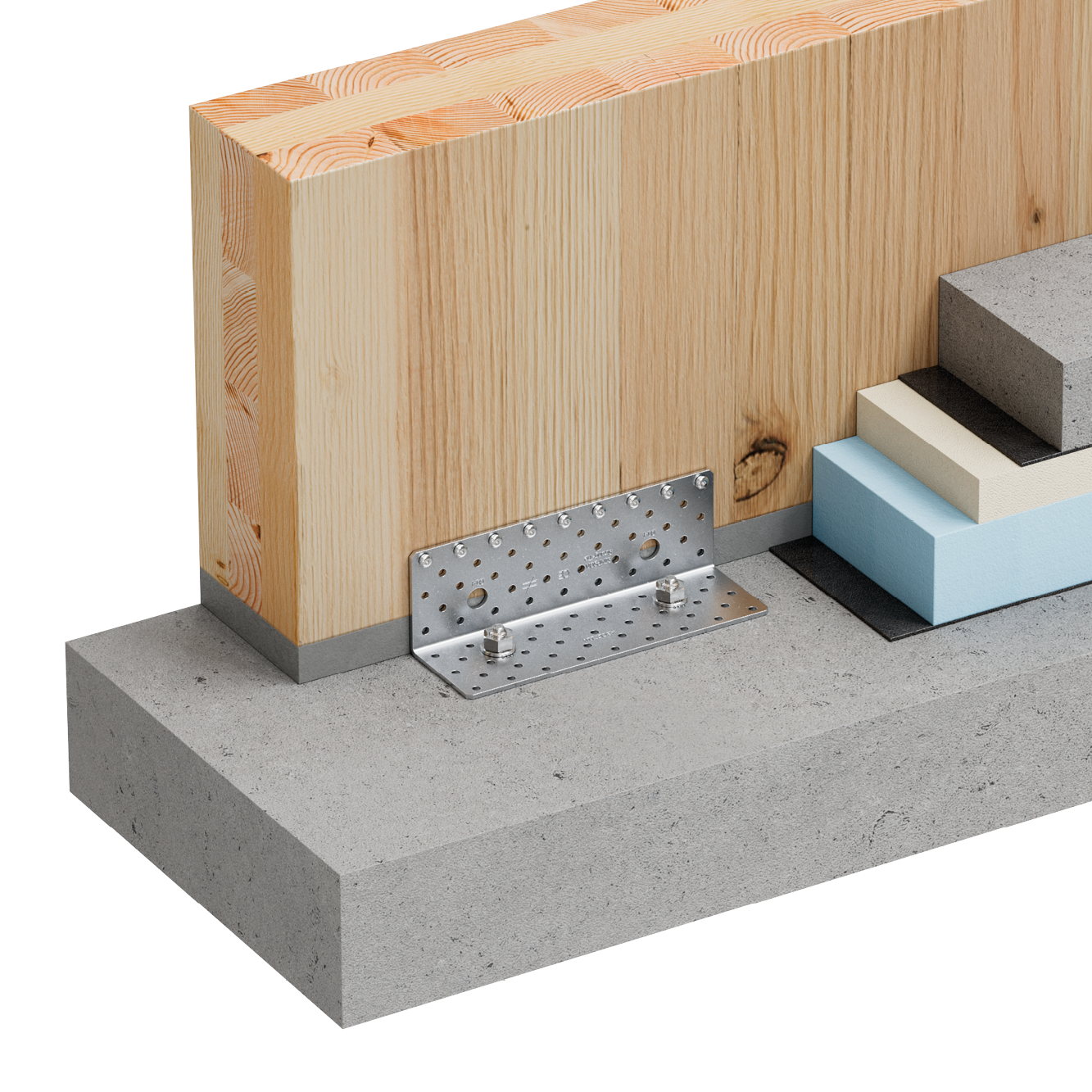

It takes high shear loads in a small height allowing it to be hidden in the flooring layers. It can be used for CLT to CLT connection but also CLT to Concrete Application.

Technický list

Označení CE

ETA

Novinky

Servisní třída 2

Pozinkovaná ocel Z275

EPD

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Pre-galvanised mild steel.
S250GD + Z275 according to EN 10346

Benefits

Perfect for CLT building
Versatile: can be used on timber and concrete support
Superior performance for forces in horizontal (F2/F3)
and vertical directions (F1)
Low Profile

Aplikace

Suitable On

Supporting member: CLT, concrete, steel, etc.
Supported member: CLT.

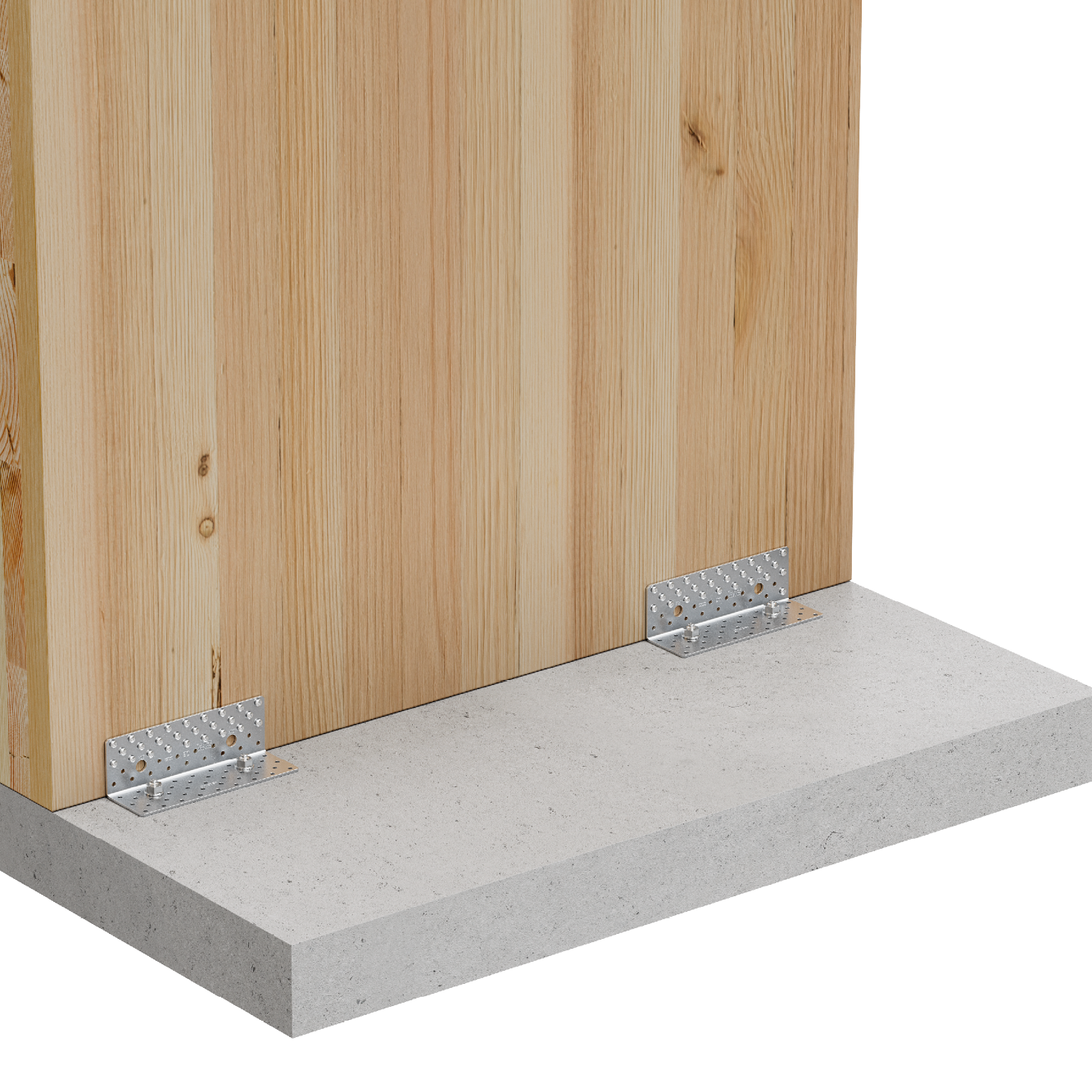

Where to Use

CLT panels.

Technické údaje

Other Technical data

Other load direction and stiffness are available. Contact your local technical department for more information.

Dimensions

Rozměry

Reference	konektor rozměry
	rozměry výrobku[mm]				nosník[mm]		příruba B[mm]		ostatní
	A[mm]	B[mm]	C[mm]	tloušťka[mm]	kulatý		kulatý		hmotnost[kg]
	A[mm]	B[mm]	C[mm]	tloušťka[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø14[mm]	hmotnost[kg]
ABCLT210	69	69	210	3	41	2	41	2	0.587

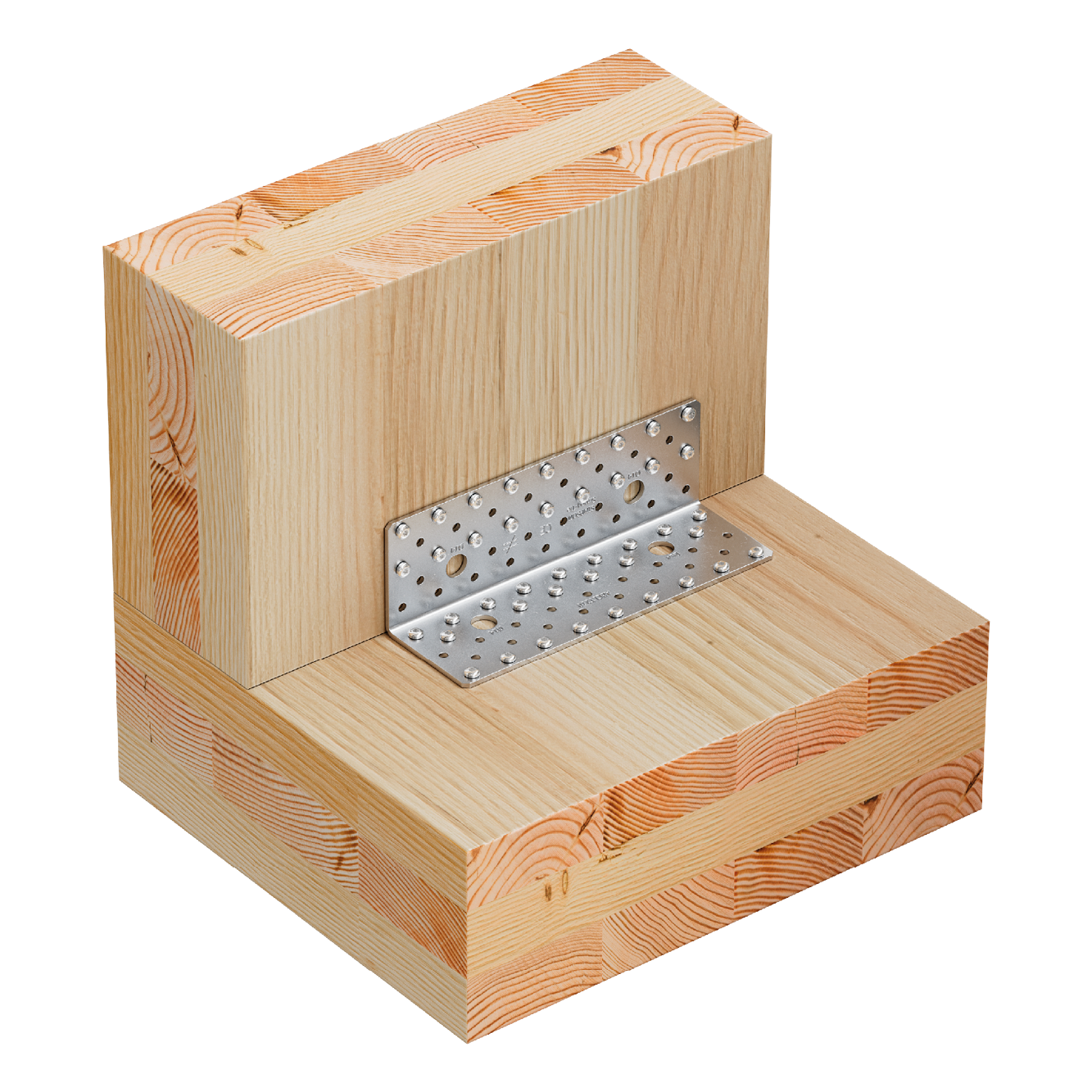

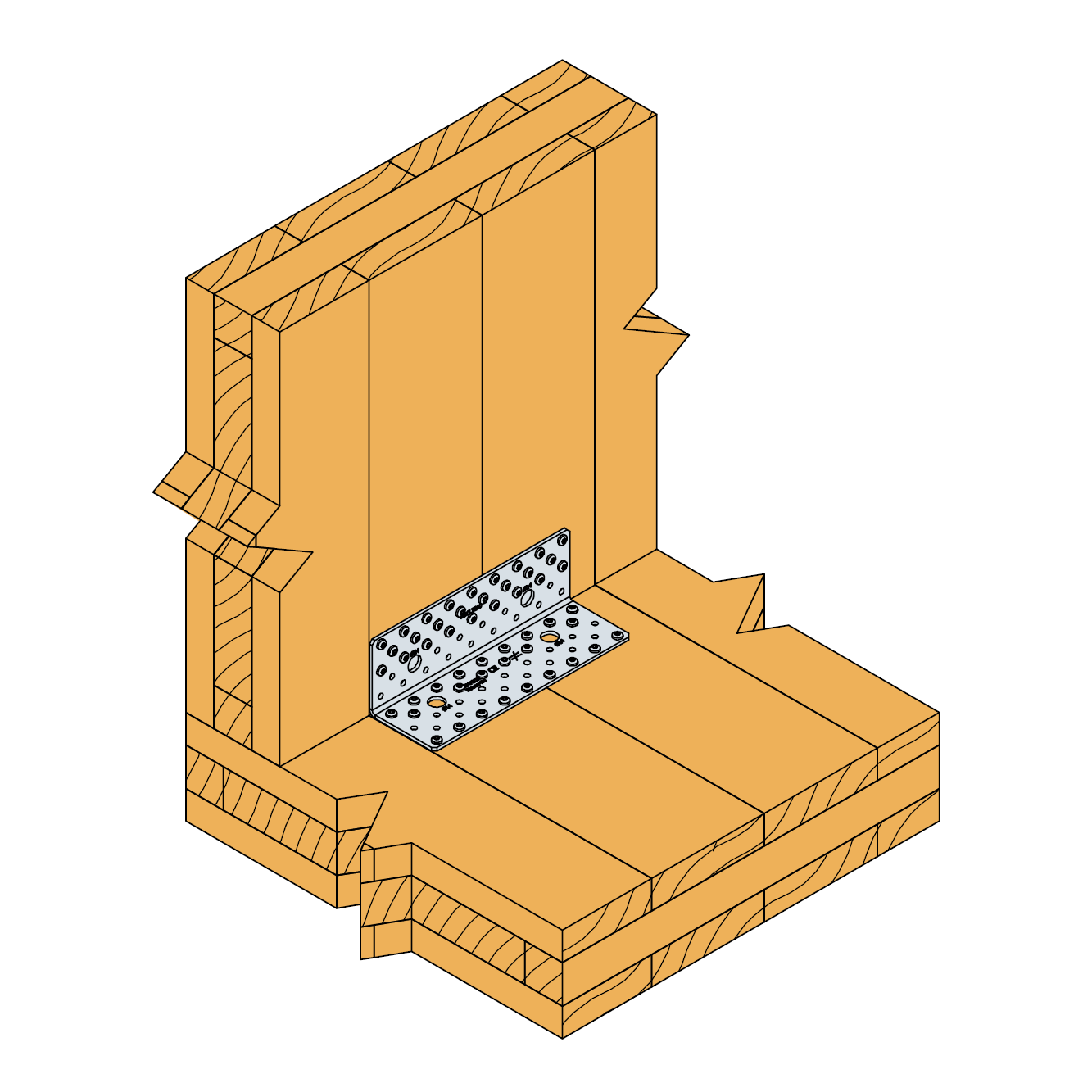

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1

Reference	úhelník únosnost
	výrobek capacities - CLT to CLT - Fastening Pattern 1
	Characteristic capacities - dřevo CLT - 1 angle brackets per connection[kN]																				počet of Fasteners
	R₁,ₖ							R₂,ₖ=R₃,ₖ							R4,k			R5,k			příruba B	nosník
	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	množství	množství
ABCLT210	-	-	-	-	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod	24.0	26.0

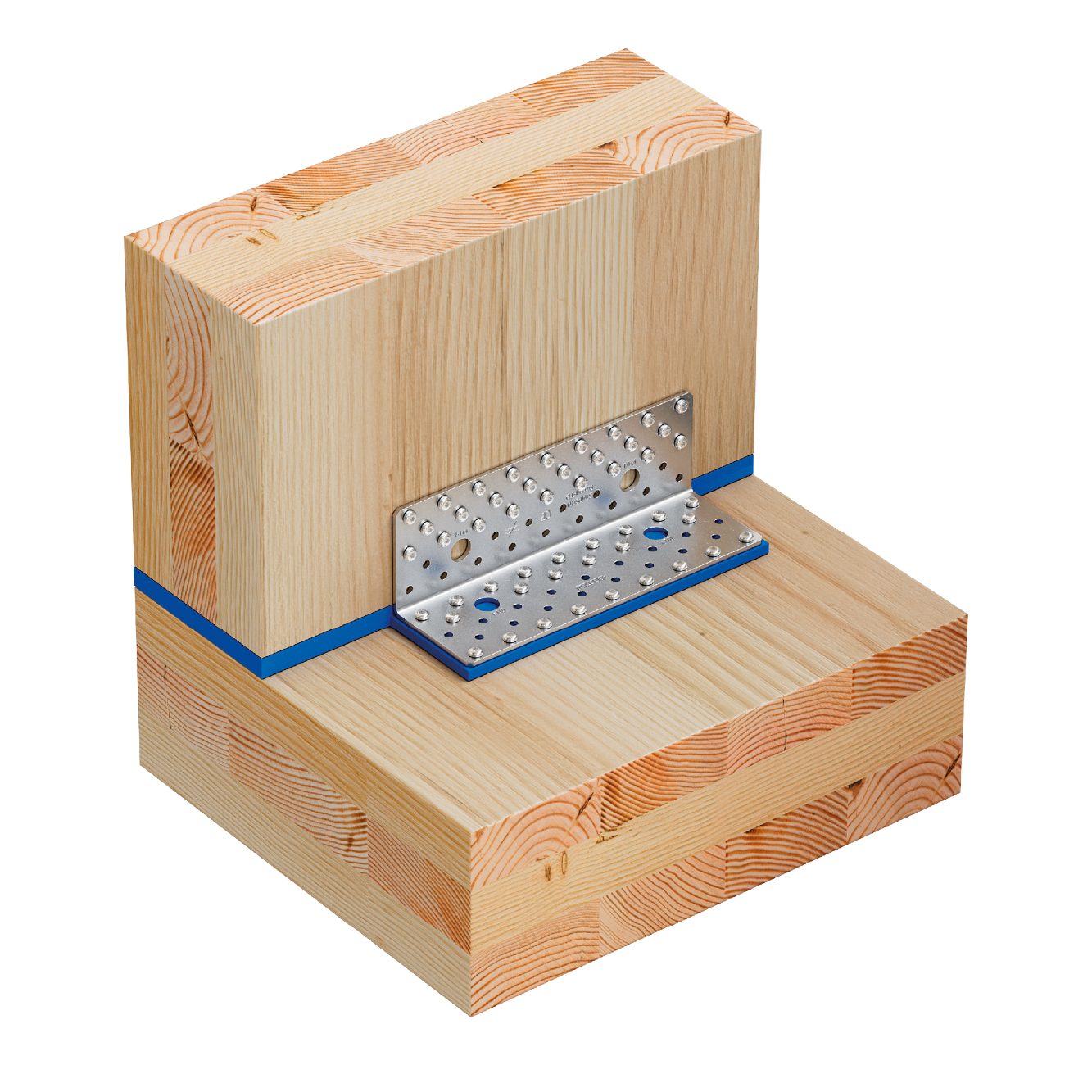

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1 with SIT

Reference	úhelník únosnost
	výrobek capacities - CLT to CLT - Fastening Pattern 1 with SIT
	Characteristic capacities - dřevo CLT - 1 angle brackets per connection[kN]														počet of Fasteners
	R₂,ₖ=R₃,ₖ							R₁,ₖ							nosník	příruba B
	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	množství	množství
ABCLT210	23.5	26.2	31.4	33.4	28.2	31.8	37.2	-	-	-	-	15	17.6	22.7	26.0	24.0

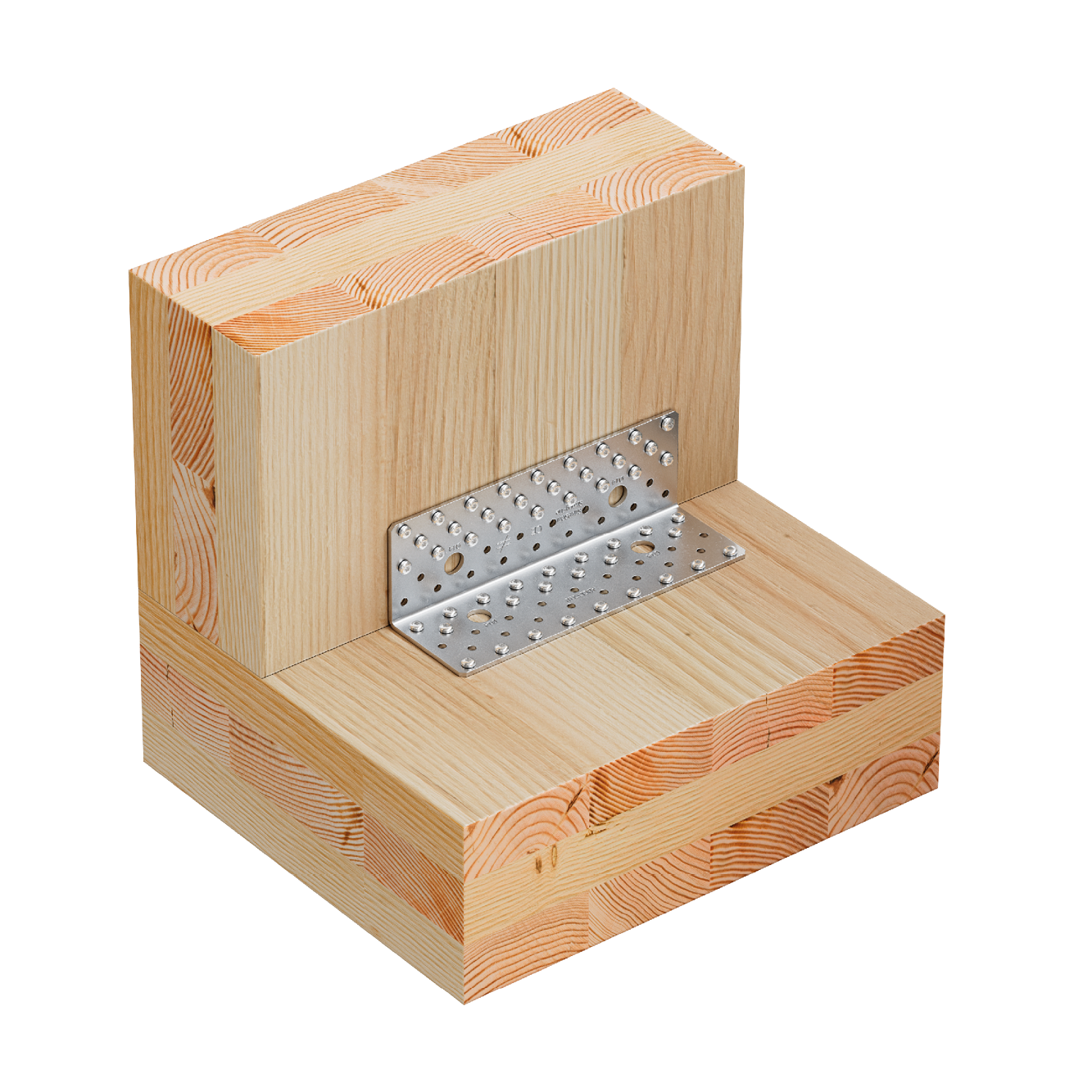

Product characteristic capacities - CLT to CLT- 1 angle bracket - Nailing pattern 2

Reference	úhelník únosnost
	výrobek capacities - CLT to CLT - Fastening Pattern 2
	počet of Fasteners		Characteristic capacities - dřevo CLT - 1 angle brackets per connection[kN]
	nosník	příruba B	R₂,ₖ=R₃,ₖ							R₁,ₖ
	množství	množství	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	18 (9)	18.0	21.8	24.2	29.1	30.9	26.1	29.5	34.5	4.4	5.3	7.1	8.9	15.2	17.8	23

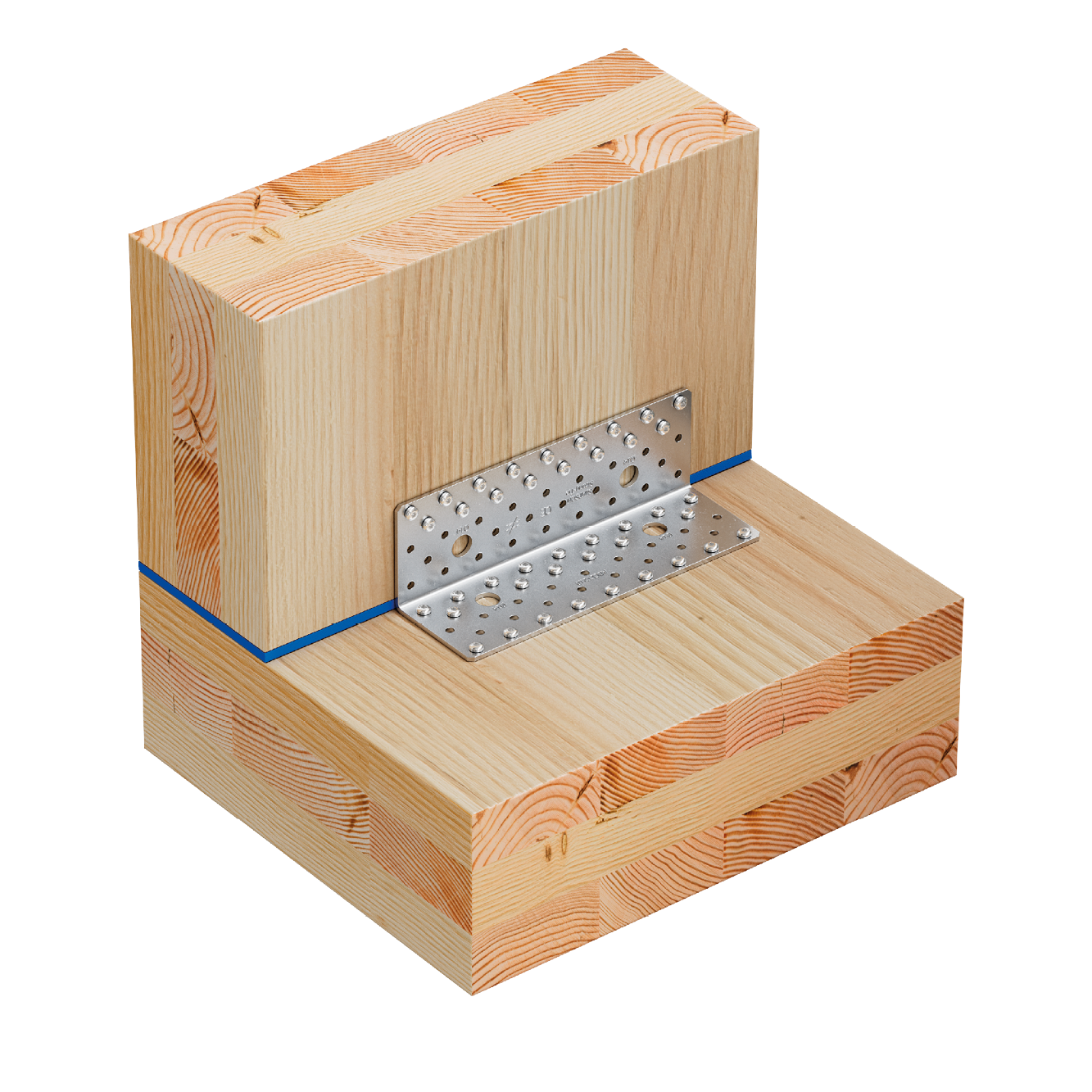

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 3 with SIT

Reference	úhelník únosnost
	výrobek capacities - CLT to CLT - Fastening Pattern 3 with SIT
	Characteristic capacities - dřevo CLT - 1 angle brackets per connection[kN]														počet of Fasteners
	R₁,ₖ							R₂,ₖ=R₃,ₖ							nosník	příruba B
	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	množství	množství
ABCLT210	4.3	5.3	7	8.7	15	17.6	22.7	19.5	21.7	26	27.7	23.3	26.4	30.8	17.0	24.0

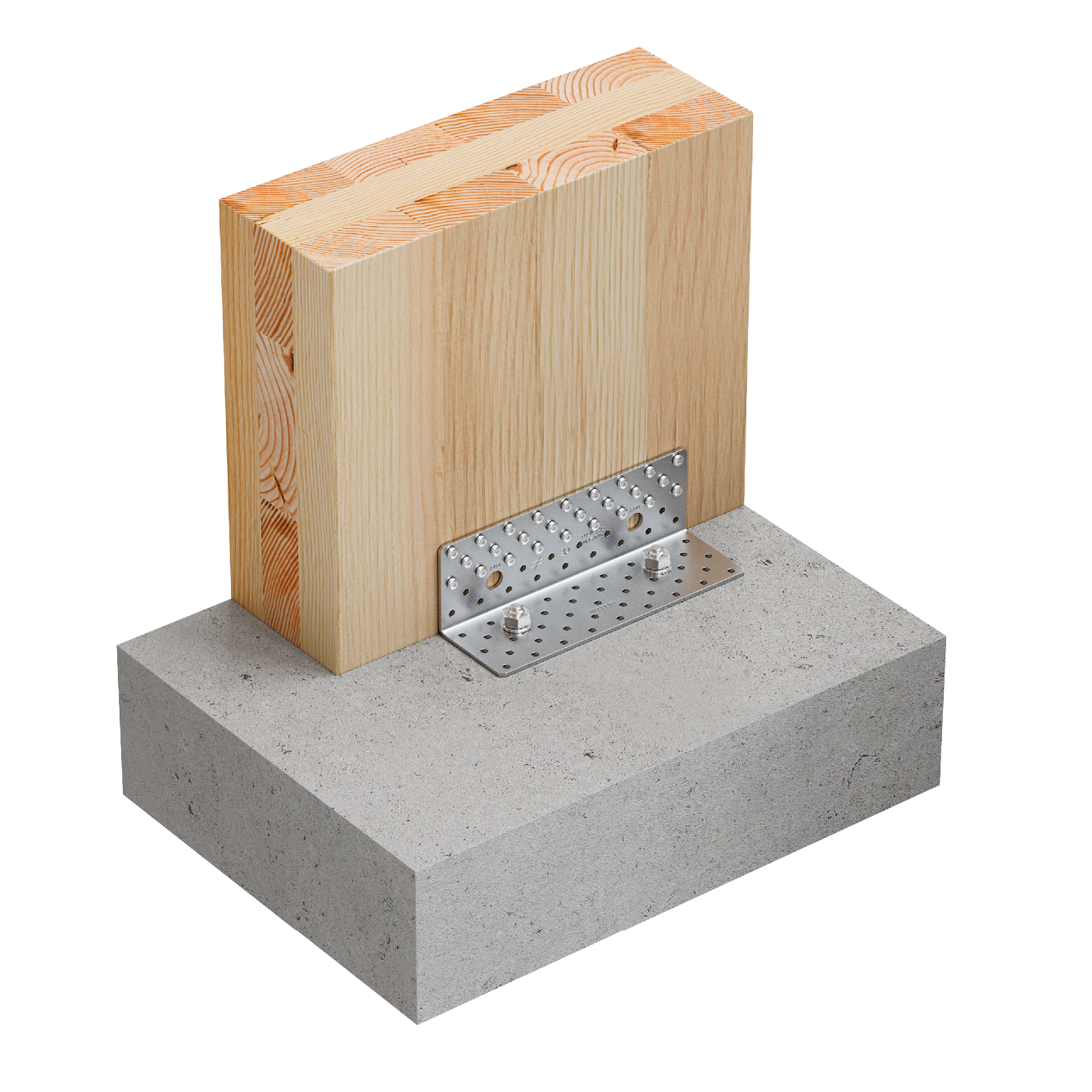

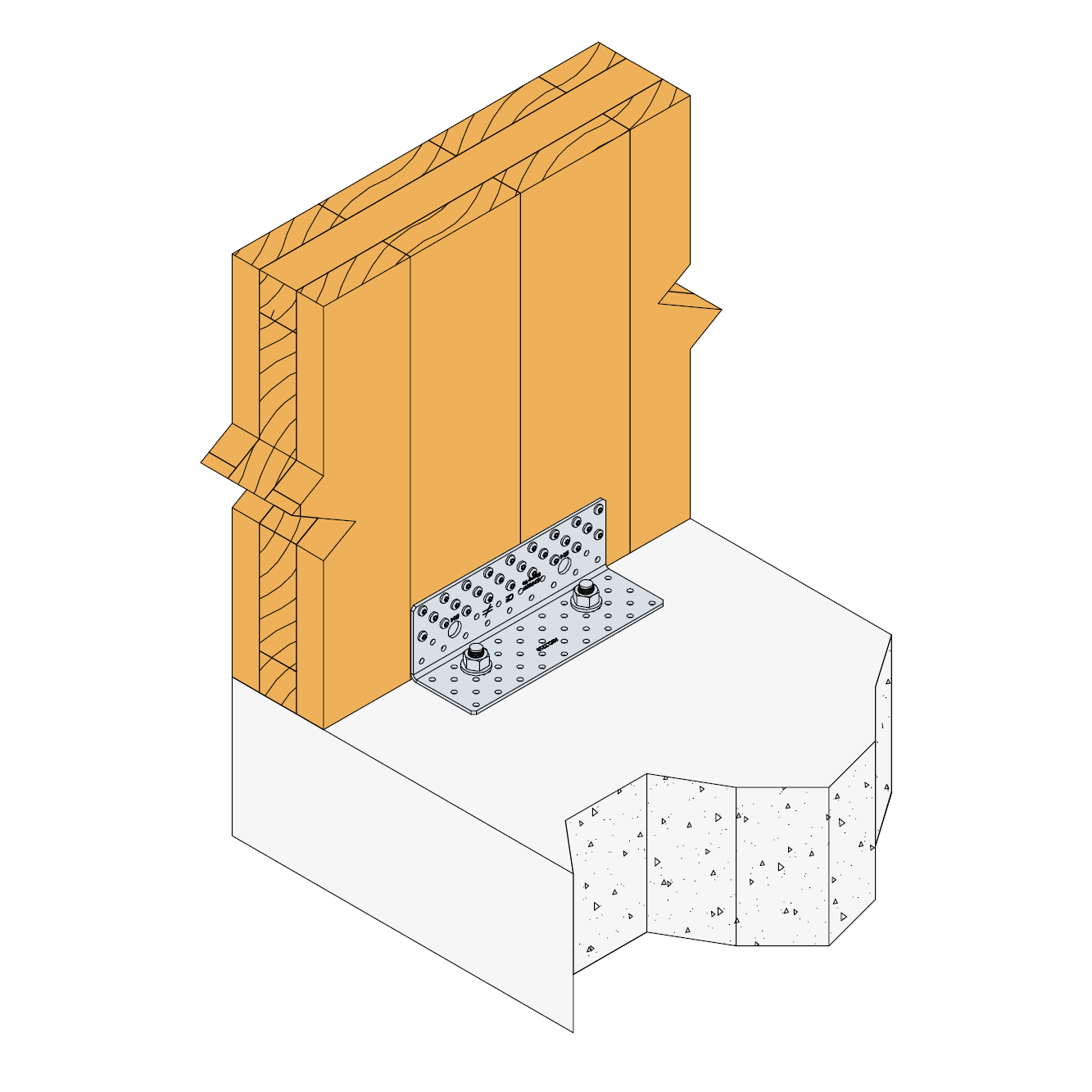

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 4

Reference	úhelník únosnost
	výrobek capacities - CLT to beton - Fastening Pattern 4
	počet of Fasteners				Characteristic capacities - dřevo CLT - 1 angle brackets per connection[kN]
	příruba B		nosník		R₁,ₖ							R₂,ₖ=R₃,ₖ
	množství	typ	množství	typ	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	2.0	M12	9.0	CNA/CSA	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

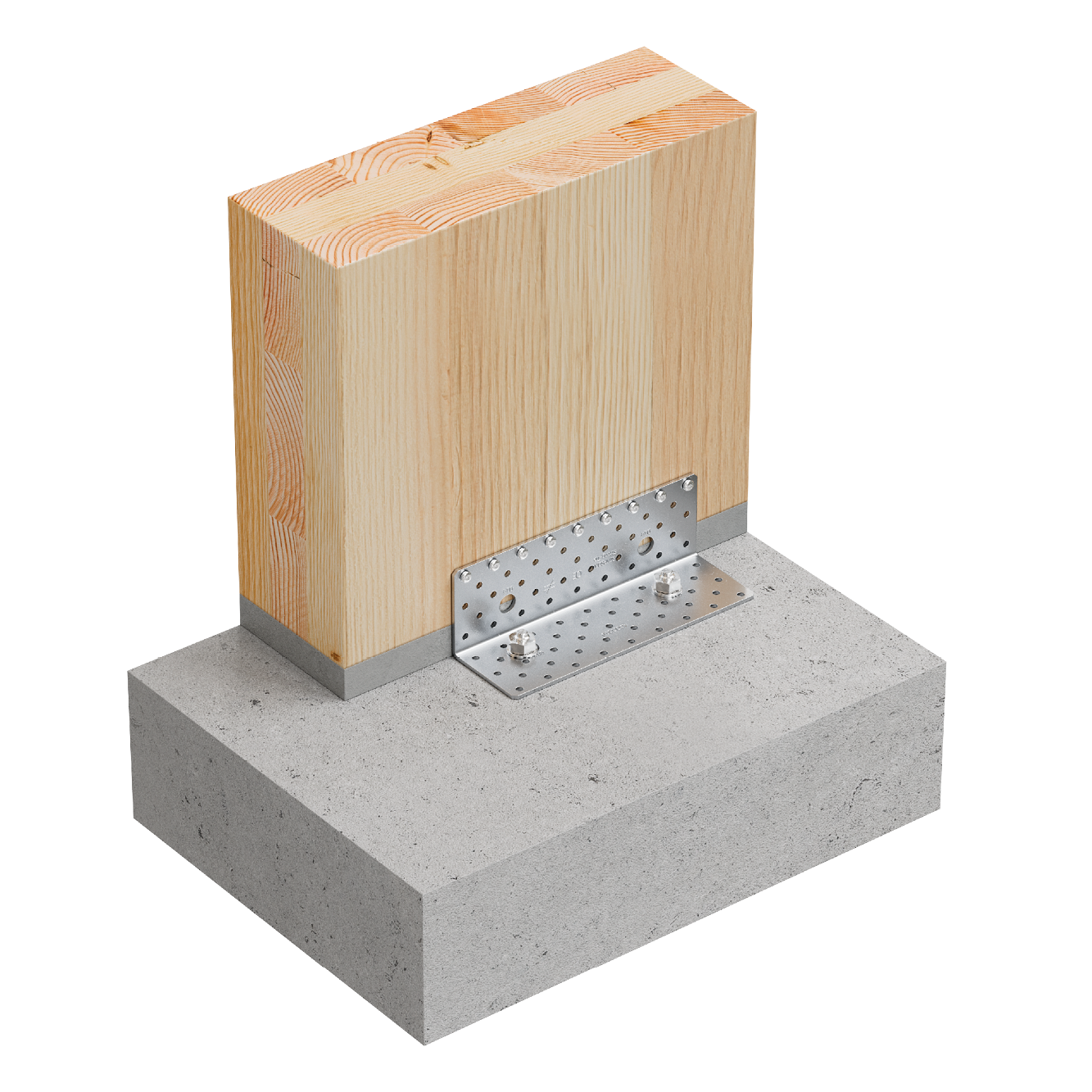

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 5

Reference	úhelník únosnost
	výrobek capacities - CLT to beton - Fastening Pattern 5
	počet of Fasteners				Characteristic capacities - CLT to beton - 1 úhelník per connection[kN]
	nosník		příruba B		R₁,ₖ							R₂,ₖ=R₃,ₖ
	množství	typ	množství	typ	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	26 (17)	CNA/CSA	2.0	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 7

Reference	úhelník únosnost
	Characteristic capacities - dřevo CLT - beton - Fastening Pattern 7
	Characteristic capacities - CLT to beton - 1 úhelník per connection[kN]						Fastener
	R₁,ₖ			R2/3,k			nosník	příruba B
	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	množství	množství	typ
ABCLT210	-	-	22	13.1	13.9	15.5	9.0	2.0	M12

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 10

Reference	úhelník únosnost
	výrobek capacities - dřevo CLT - beton Fastening Pattern 10
	počet of Fasteners				Characteristic capacities - CLT to beton - 1 úhelník per connection[kN]
	příruba B		nosník		R₁,ₖ			R₂,ₖ=R₃,ₖ			R4,k			R5,k
	množství	typ	množství	typ	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]
ABCLT210	2.0	M12	17.0	-	min(29,8 ; 32/kmod)	min(33,5 ; 32/kmod)	min(43;32.0/kmod)	26	27.7	30.8	31.5	31.5	31.5	5.1	6.3	min(16,5 ; 11,1/kmod)

	R₁	R_2/3	R₄	R₅
k_lat	-	0,51	0,5	0,5
k_ax	0,67	0,06	-	2

R_bolt.lat.d≥ F_i.dx k_lat

R_bolt.ax.d ≥ F_i.d x k_ax
