ABR-S

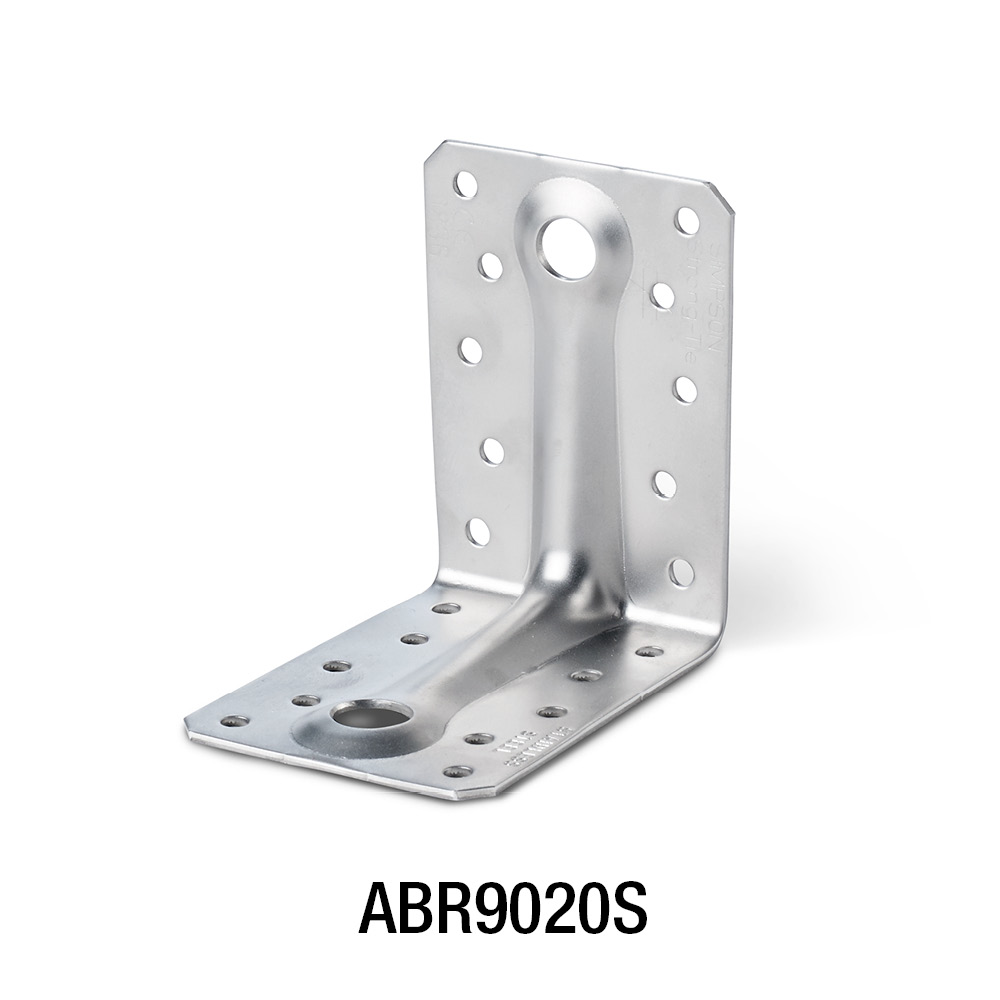

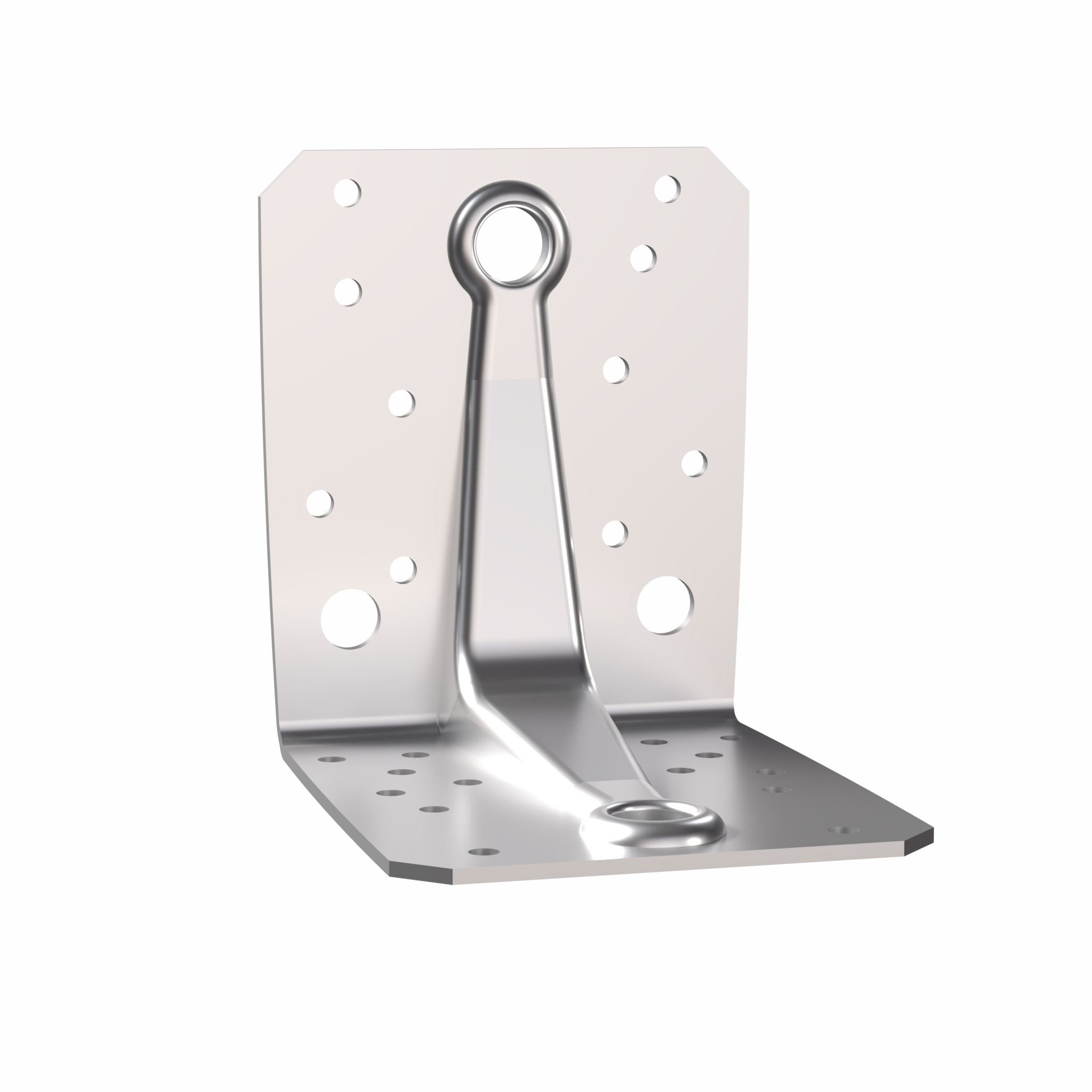

Úhelník nerez (9020)

Úhelník je opatřen žebry, je vhodný pro spoje, které jsou zatíženy velkou silou.

Technický list

Označení CE

ETA

Servisní třída 3

A4 nerezová ocel

Korozivní Atmosféra

EPD

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

Nerez 1.4401 bzw. 1.4404 (V4A) dle norem EN10088.
Třída odolnosti proti korozi III

Výhody

Nízká hmotnost - lepší manipulace, vysoké hodnoty zatížení, evropský patent.

Aplikace

Použitelné materiály

Dřevo, výrobky ze dřeva

Oblast použití

Vhodné pro přenos větších zatížení, připojení krokve, vaznice, trámy atd.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr.	Rozměry [mm]				Příruba A	Hlava	Box Quantity	Hmotnost [kg]
Art. nr.	A	B	C	t	Ø5	Ø5	Box Quantity	Hmotnost [kg]

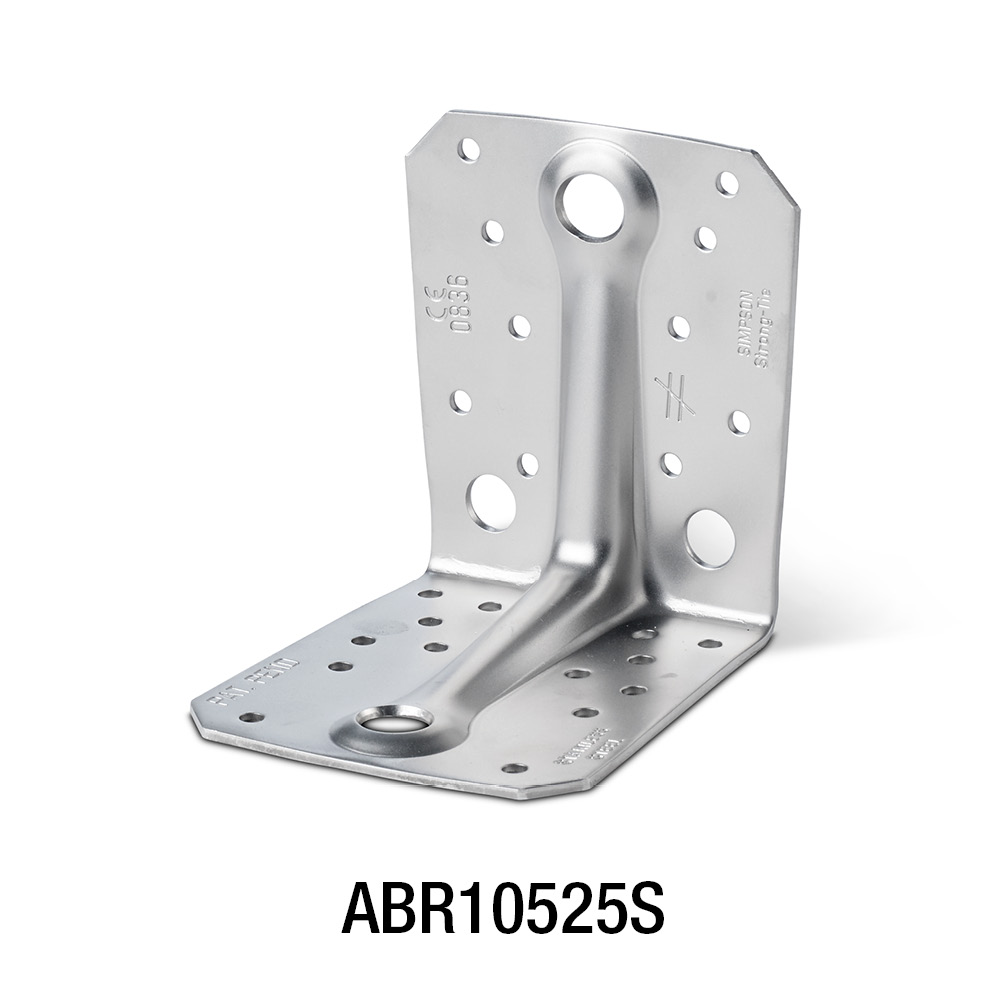

ABR10525S	105	105	90	2.5	10	14	25	0.34

Kombinierte Belastung:

Tragfähigkeiten Holz/Holz Anschluss - Vollausnagelung

Art. nr.	Product capacities - Timber to timber - Maximum nailing
	Upevňovací prvky		Charakteristische Werte der Tragfähigkeit, 2 Winkel pro Anschluss [kN]

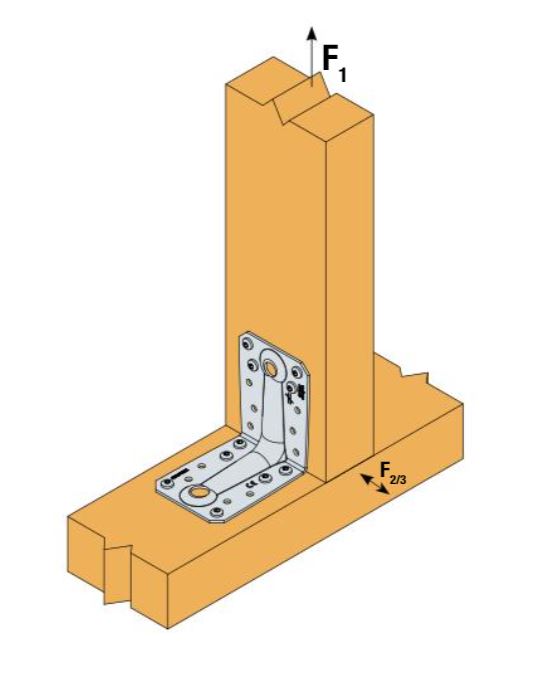

	Příruba A	Hlava	R_1,k		R_2,k= R_3,k		R_4,k = R_5,k
	Množství	Množství	CNA4.0x40S	CNA4.0x60S	CNA4.0x40S	CNA4.0x60S	CNA4.0x40S	CNA4.0x60S
ABR10525S	10	14	17.2	29.5	12.2	19.7	11.5 /kmod^0,4	13.1 /kmod^0,8

R 4/5 angegeben für b=75mm und e=130mm

Tragfähigkeit Teilausnagelung


Art. nr.	Product capacities - Timber to timber - Partial nailing
	Upevňovací prvky		Charakteristische Werte der Tragfähigkeit, 2 Winkel pro Anschluss [kN]
	Příruba A	Hlava	R1,k		R_2,k= R_3,k		R_4,k = R_5,k
	Množství	Množství	CNA4.0x40S	CNA4.0x60S	CNA4.0x40S	CNA4.0x60S	CNA4.0x40S	CNA4.0x60S
ABR10525S	6	6	5.7	9.5	10.6	14.3	Refer to ETA-06/0106	Refer to ETA-06/0106

R_4/5 with b = 75 mm and e = 130 mm

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.
