BAN

Zavětrovací páska BAN

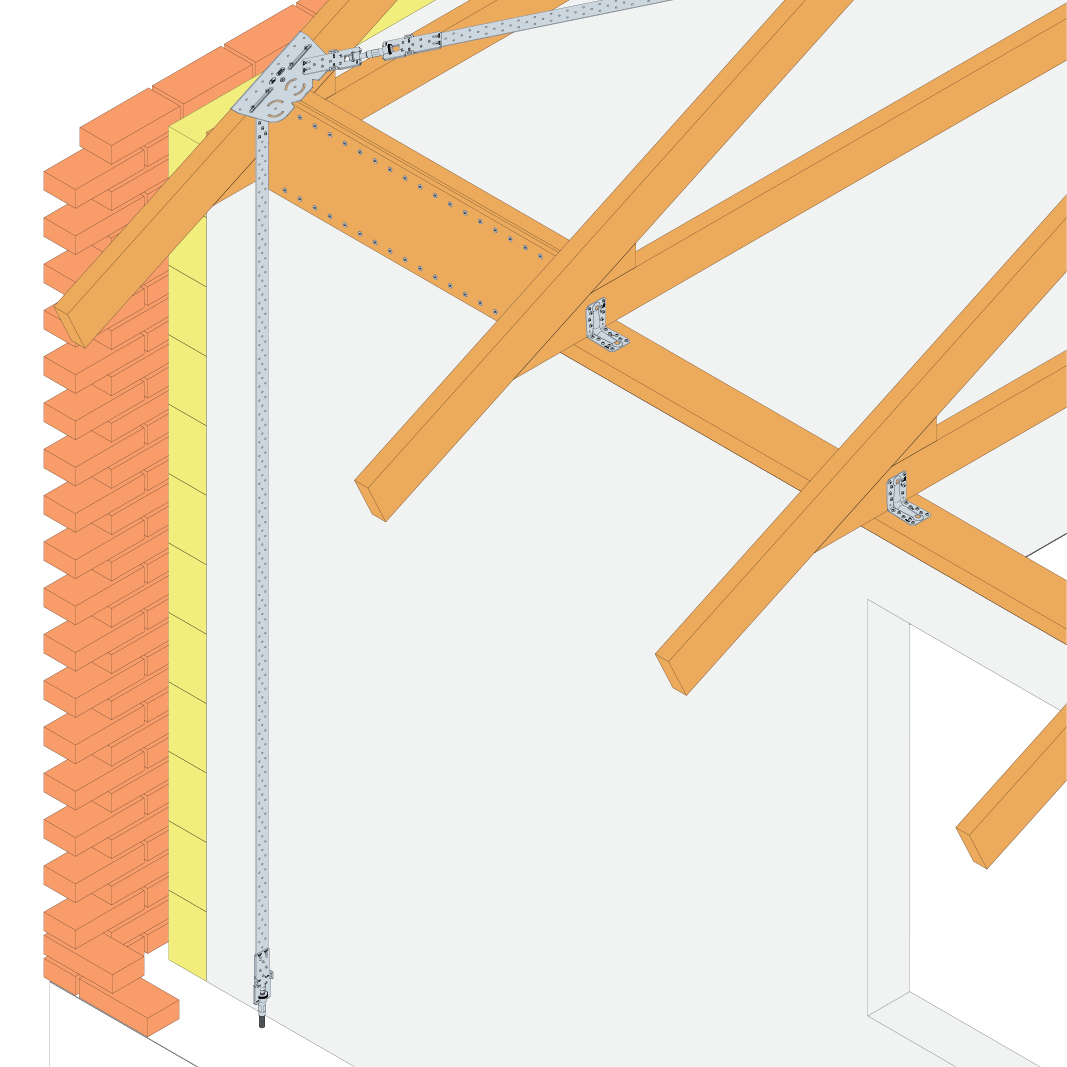

BAN zavětrovací pásky se používají ve střešních konstrukcích jako tažné tyče.

Označení CE

Servisní třída 2

Elektroizolační ocel 20 µm

Uvnitř

EPD

Podrobnosti produktu

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

In der Edelstahlausführung ( 1.4401 ) ist das Windrispenband BAN204025S als Standardprodukt erhältlich, andere Größen auf Anfrage.

Při vyšších zatížení může být namontováno více pásek vedle sebe
V těchto případech, se doporučuje BNSP upínací zařízení, aby bylo umožněno rovnoměrné napnutí řemenů

Dřevo, dřevěné materiály

Široce používané u stavebních konstrukcí, ale slouží především k posílení střešních konstrukcí.

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

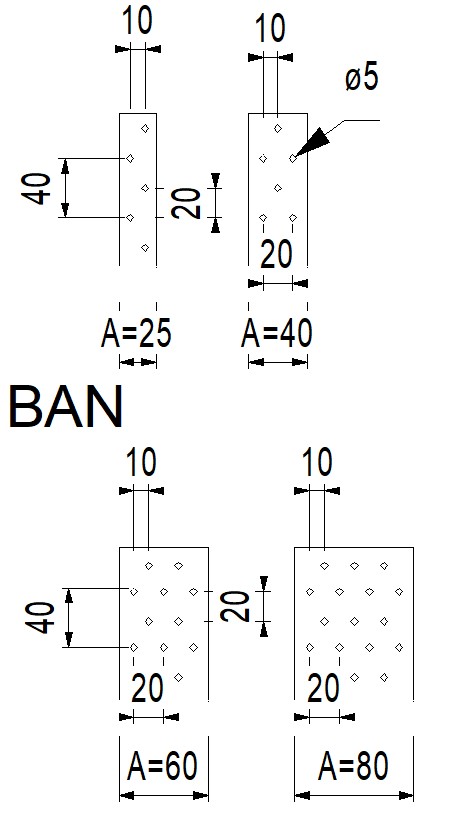

Art. nr.	Rozměry			Otvory	Box Quantity	Hmotnost [kg]
Art. nr.	A [mm]	B [m]	t [mm]	Ø [mm]	Box Quantity	Hmotnost [kg]
BAN202510	25	10	2	5	4	4
BAN202525	25	25	2	5	1	9.5
BAN154025 * **	40	25	1.5	5	1	-
BAN204025 *	40	25	2	5	1	-
BAN154050 * **	40	50	1.5	5	1	-
BAN204050 *	40	50	2	5	1	-
BAN304050	40	50	3	5	1	46.2
BAN156050 **	60	50	1.5	5	1	-
BAN206050	60	50	2	5	1	46.2
BAN158025 **	80	25	1.5	5	1	-
BAN208025	80	25	2	5	1	29.7
BAN094050 * ***	40	50	0.9	5	1	-

*) mit Metermarkierung

**) Material: S350GD

Art. nr.	Charakteristische Werte der Tragfähigkeit - R1,k [kN]
Art. nr.	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
BAN154025 * **	min (17/kmod ; 1,66 x n)	min (17/kmod ; 1,85 x n)	min (17/kmod ; 2,22 x n)	min (17/kmod ; 2,36 x n)
BAN204025 *	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)
BAN154050 * **	min (17/kmod ; 1,66 x n)	min (17/kmod ; 1,85 x n)	min (17/kmod ; 2,22 x n)	min (17/kmod ; 2,36 x n)
BAN204050 *	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)
BAN304050	min (26.7/kmod ; 1,66 x n )	min (26.7/kmod ; 1,85 x n)	min (26.7/kmod ; 2,22 x n)	min (26.7/kmod ; 2,36 x n)
BAN156050 **	min (25.5/kmod ; 1,66 x n )	min (25.5/kmod ; 1,85 x n)	min (25.5/kmod ; 2,22 x n)	min (25.5/kmod ; 2,36 x n)
BAN206050	min (26.7/kmod ; 1,66 x n )	min (26.7/kmod ; 1,85 x n)	min (26.7/kmod ; 2,22 x n)	min (26.7/kmod ; 2,36 x n)
BAN158025 **	min (34/kmod ; 1,66 x n )	min (34/kmod ; 1,85 x n)	min (34/kmod ; 2,22 x n)	min (34/kmod ; 2,36 x n)
BAN208025	min (35.6/kmod ; 1,66 x n )	min (35.6/kmod ; 1,85 x n)	min (35.6/kmod ; 2,22 x n)	min (35.6/kmod ; 2,36 x n)
BAN094050 * ***	min (17.8/kmod ; 1,66 x n)	min (17.8/kmod ; 1,85 x n)	min (17.8/kmod ; 2,22 x n)	min (17.8/kmod ; 2,36 x n)
