Spojovací prvky

Závěsy

SBG

Trámová botka SBG

Botky slouží jako nosiče skrytých sil mezi sekundárními svazky hlavních nosníků a sloupů.

Technický list

Označení CE

ETA

Plná sledovatelnost na etiketě

Pozinkovaná ocel Z275

Servisní třída 2

EPD

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli:

S 250 GD+Z 275 dle norem DIN EN 10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

SBG stropní závěsy jsou schváleny pro tři osy zatížení.
Lisovaná děrovaná část usnadňuje instalaci.
Optimalizovaný počet hřebík v nohou k hlavní nosné konstrukci může dosáhnout stejné nosnosti než standartní botka se všemi hřeby. Vhodné pro připojení do betonu

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, beton

Anwendungsbereich

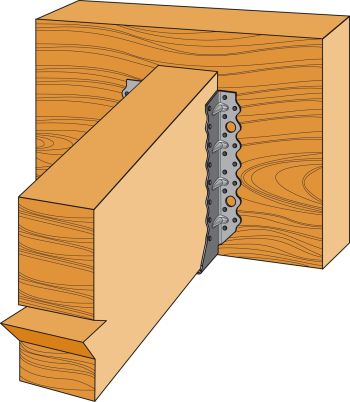

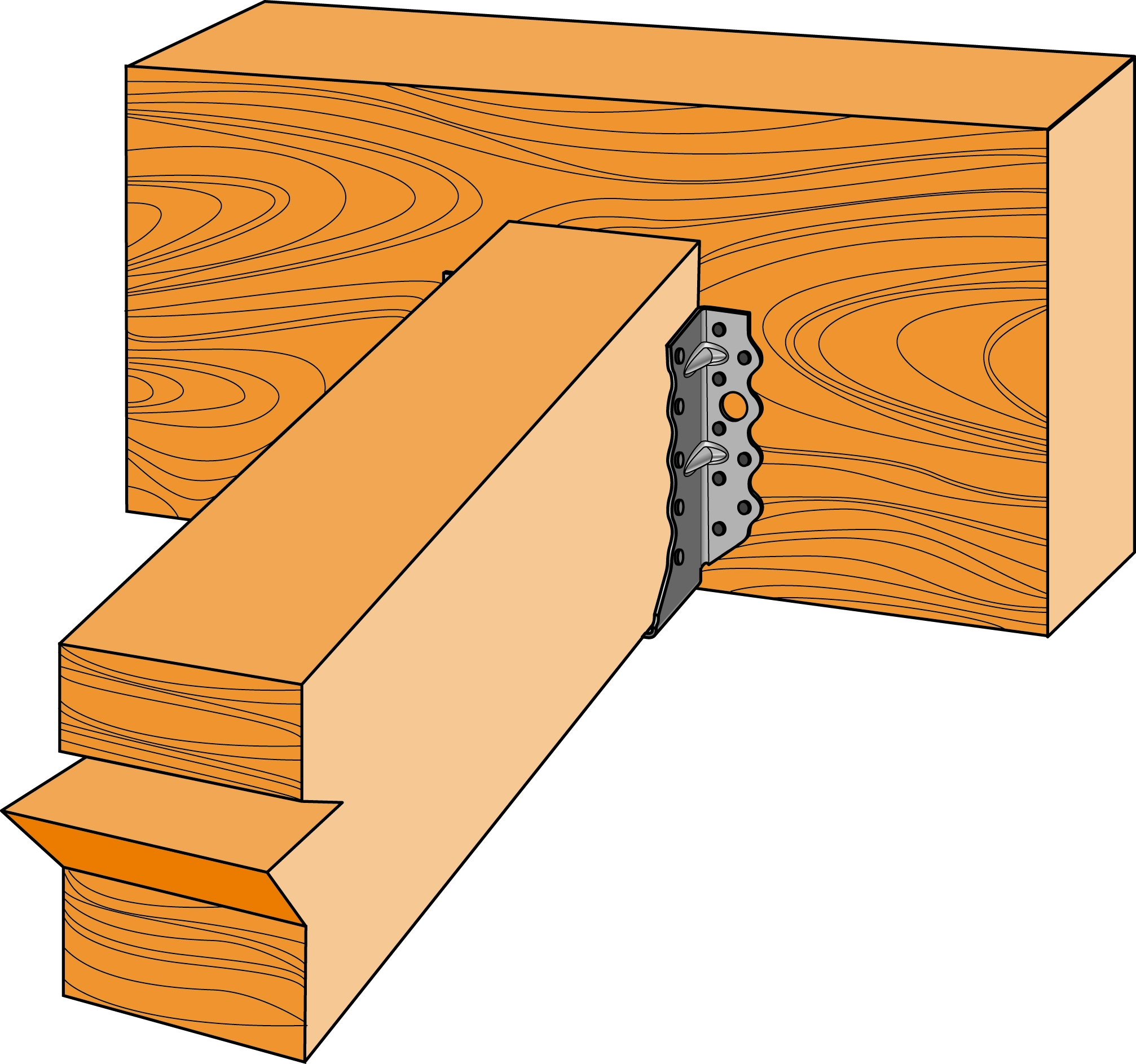

Pro připojení sekundárních nosníků ze dřeva nebo dřevěných materiálů do hlavních nosných / opor dřevo / kompozitního dřeva nebo z betonu / oceli

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	konektor rozměry
	rozměry výrobku[mm]					Header otvory		nosník otvory	ostatní
	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	kulatý		kulatý	hmotnost[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Ø[mm]	Ø11[mm]	Ø[mm]	hmotnost[kg]
SBG51/164	51	164	55	27.5	1.5	18	4	12	0.26
SBG60/100	60	100	55	27.5	1.5	12	2	6	0.17
SBG60/130	60	130	55	27.5	1.5	16	2	10	0.21
SBG60/160	60	160	55	27.5	1.5	18	4	12	0.26
SBG60/190	60	190	55	27.5	1.5	22	4	14	0.29
SBG60/220	60	220	55	27.5	1.5	26	4	16	0.32
SBG70/155	70	155	55	27.5	1.5	18	4	12	0.26
SBG80/120	80	120	55	27.5	1.5	16	2	10	0.21
SBG80/150	80	150	55	27.5	1.5	18	4	12	0.26
SBG80/180	80	180	55	27.5	1.5	22	4	14	0.29
SBG80/210	80	210	55	27.5	1.5	26	4	16	0.32
SBG90/145	90	145	55	27.5	1.5	18	4	12	0.26
SBG100/140	100	140	55	27.5	1.5	18	4	12	0.26
SBG100/170	100	170	55	27.5	1.5	22	4	14	0.29
SBG100/200	100	200	55	27.5	1.5	26	4	16	0.32
SBG120/160	120	160	55	27.5	1.5	22	4	14	0.29
SBG120/190	120	190	55	27.5	1.5	26	4	16	0.32
SBG140/180	140	180	55	27.5	1.5	26	4	16	0.32
SBG45/108	45	108	55	27.5	1.5	12	2	6	0.17
SBG45/137	45	137	55	27.5	1.5	16	2	10	0.21

Kapacity

Reference	Hanger únosnost
	Characteristic capacities - dřevo to dřevo - Full nailing
	počet of Fasteners		výrobek characteristic capacities - dřevo C24[kN]
	Header	nosník	R₁,ₖ		R2,k		R3,k		R4,k
	množství	množství	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50
SBG51/164	18.0	12	0	0	0	0	0	0	0	0
SBG60/100	12.0	6	12.2	0	5.6	0	5.5	0	5.9	0
SBG60/130	16.0	10	18.7	0	10.7	0	7.7	0	7.4	0
SBG60/160	18.0	12	24.4	0	13.1	0	9	0	8.9	0
SBG60/190	22.0	14	29.3	0	15.5	0	10.6	0	10.4	0
SBG60/220	26.0	16	32.9	0	17.9	0	12.1	0	11.8	0
SBG70/155	18.0	12	23.9	30.1	14.9	14.9	9	11.4	8.9	11.8
SBG80/120	16.0	10	16.8	21.6	13.3	13.3	7.7	9.7	7.4	9.8
SBG80/150	18.0	12	23	29.1	16.4	16.4	9	11.4	8.9	11.8
SBG80/180	22.0	14	29.3	35.5	19.6	19.6	10.6	13.5	10.4	13.7
SBG80/210	26.0	16	32.9	40	22.8	22.8	12.1	15.4	11.8	15.7
SBG90/145	18.0	12	22.2	28.2	17.9	17.9	9	11.4	8.9	11.8
SBG100/140	18.0	12	21.3	27.1	18.4	19.2	9	11.4	8.9	11.8
SBG100/170	22.0	14	28.9	35.5	23.2	23.2	10.6	13.5	10.4	13.7
SBG100/200	26.0	16	32.9	40	27.2	27.2	12.1	15.4	11.8	15.7
SBG120/160	22.0	14	27.1	34.4	25.4	26.3	10.6	13.5	10.4	13.7
SBG120/190	26.0	16	32.9	40	29.3	31	12.1	15.4	11.8	15.7
SBG140/180	26.0	16	32.9	40	29.3	34.3	12.1	15.4	11.8	15.7
SBG45/108	12.0	6	0	0	0	0	0	0	0	0
SBG45/137	16.0	10	0	0	0	0	0	0	0	0

kombinierte Belastung:

$\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2+\left(\frac{F_{4,d}} {R_{4,d}}\right)^2\le1$

Nosnosti - dřevo na dřevo - dílčí hřebování

Reference	Hanger únosnost
	Characteristic capacities - dřevo to dřevo - Partial nailing -
	počet of Fasteners		výrobek characteristic capacities - dřevo C24[kN]
	Header	nosník	R₁,ₖ		R2,k		R3,k		R4,k
	množství	množství	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50
SBG51/164	12.0	6.0	14.6	17.8	11	11.4	3.2	3.8	8.9	11.3
SBG60/100	8.0	3.0	8.9	11.1	5.5	5.6	2.2	2.7	3.1	3.8
SBG60/130	10.0	5.0	12.6	15.5	9.2	10.7	2.7	3.3	6.2	7.5
SBG60/160	12.0	6.0	14.6	17.8	11	13.1	3.2	3.8	8.9	11.3
SBG60/190	14.0	8.0	18.3	22.2	14.6	15.5	3.6	4.4	10.4	13.7
SBG60/220	16.0	8.0	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG70/155	12.0	6.0	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG80/120	10.0	5.0	11.5	14.7	9.2	11.1	2.7	3.3	6.2	7.5
SBG80/150	12.0	6.0	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG80/180	14.0	8.0	18.3	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG80/210	16.0	8.0	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG90/145	12.0	6.0	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG100/140	12.0	6.0	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG100/170	14.0	8.0	18.3	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG100/200	16.0	8.0	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG120/160	14.0	8.0	18.1	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG120/190	16.0	8.0	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG140/180	16.0	8.0	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG45/108	8.0	3.0	9.2	0	4.6	0	2.2	0	3.1	0
SBG45/137	10.0	5.0	12.8	0	8.5	0	2.7	0	6.2	0

$\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2+\left(\frac{F_{4,d}} {R_{4,d}}\right)^2\le1$

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0270-07-s.pdf

product.doc.history.show

2020-01-09

cz-dop-e06-0270-issue-6.pdf

2018-02-16

cz-dop-e06-0270-issue-5.pdf

2014-09-02

cz-dop-e06-0270-issue-3.pdf

2013-06-20

cz-dop-e06-0270-issue-2.pdf

Evropské technické posouzení (ETA)

eta-060270-sst-rev-9-2024.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
