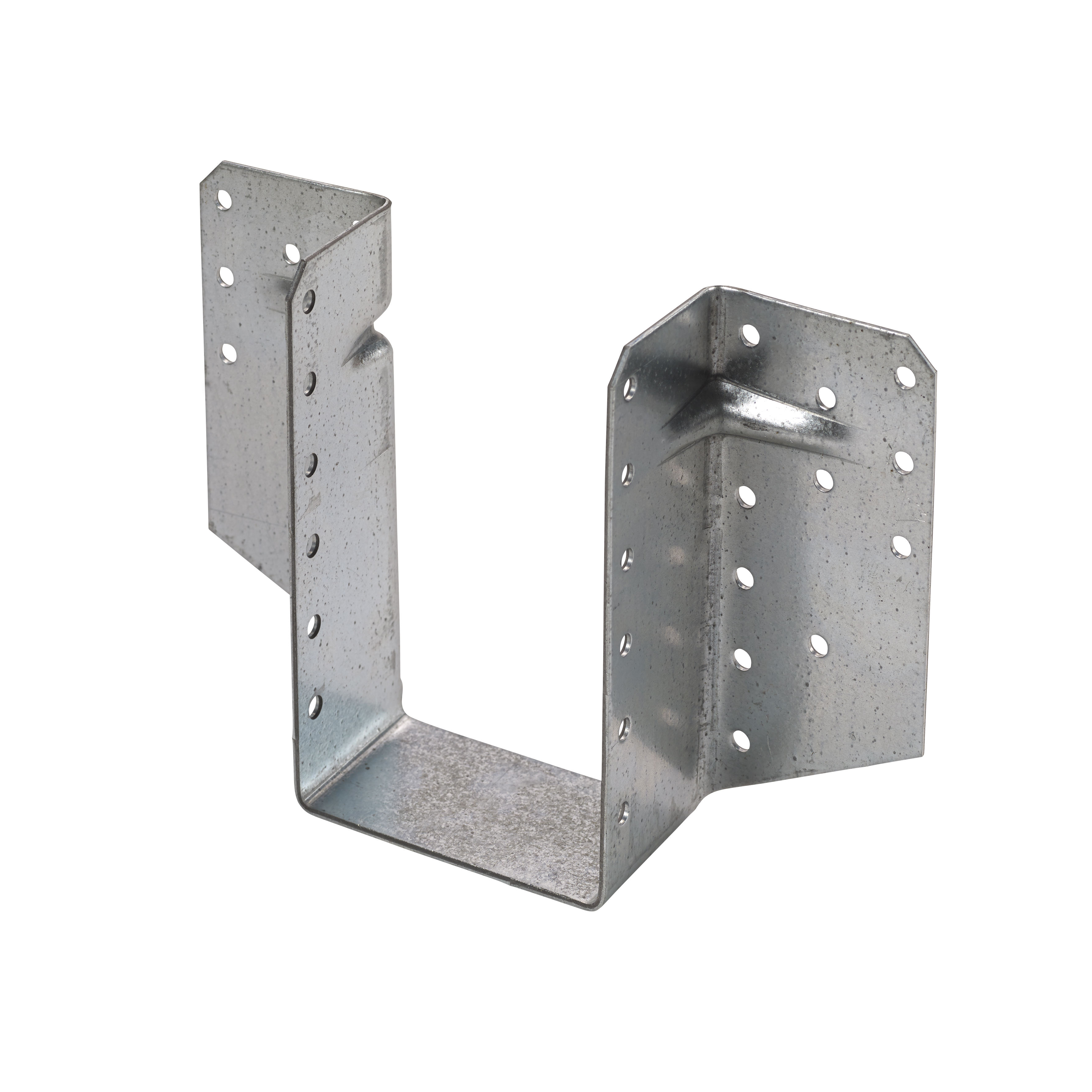

Trámová botka BSS

Botka s žebry, absorbuje vyšší boční zatížení.

Technický list
Označení CE
Označení CE
ETA
ETA
Vnější příruby
Vnější příruby
EPD
EPD
Servisní třída 2
Servisní třída 2
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275

Podrobnosti produktu

Obrázky

BSS montage.jpg

Vlastnosti

Materiál

Kvalita oceli:

S 250 GD+Z 275 dle norem DIN EN 10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Speciální Rozměry (š × H + 2) jsou možné pouze v základním tvaru.
  • Botky jsou speciálně upraveny pro uložení u šikmých střech

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

  • Pro připojení sekundárních nosníků ze dřeva nebo dřevěných materiálů do hlavní nosné / podporuje z dřeva / dřevěný kompozit.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
ostatnídřevo size[mm]rozměry výrobku[mm]Header otvorynosník otvory
hmotnost[kg]výškašířkaA[mm]B[mm]C[mm]D[mm]F[mm]t[mm]kulatýkulatý
Min[mm]Max.[mm]Min[mm]Max.[mm]Ø[mm]Ø[mm]
BSS80/1300.4414019578808013048585022212
BSS80/1500.5216022578808015048585022614
BSS100/1300.451401959810010013048585022212
BSS100/1500.51602259810010015048585022614
BSS100/1700.591802559810010017048585022816
BSS100/1900.652002859810010019048585023218
BSS120/1700.5918025511812012017048585022816
BSS120/1900.6420028511812012019048585023218
BSS120/2100.7122031511812012021048585023420
BSS120/2300.7824034511812012023048585023822
BSS140/1500.5916022513814014015048585022614
BSS160/1900.6820028515816016019048585023218

HT = Hlavní profilový nosník

NT = Sekundární nosníky

Charakteristické nosnosti - Dřevěný trám na dřevěný trám

Charakteristické nosnosti - Dřevěný trám na dřevěný trám
ReferenceHanger únosnost
Characteristic capacities - dřevo to dřevo - Full nailing
počet of Fastenersvýrobek characteristic capacities - dřevo C24[kN]
HeadernosníkR₁,ₖR2,kR3,k
množstvímnožstvíCNA4,0x40CNA4,0x50CNA4,0x40CNA4,0x50CNA4,0x40CNA4,0x50
BSS80/13022.01217.122.214.719.37.29.3
BSS80/15026.01421.728.121.127.58.110.3
BSS100/13022.01216.621.614.719.37.710
BSS100/15026.01421.728.121.127.58.711.2
BSS100/17028.01626.33423.730.89.612.4
BSS100/19032.01831.540.631.24010.513.4
BSS120/17028.01626.33423.730.810.213.1
BSS120/19032.01831.540.631.24011.114.3
BSS120/21034.02036.446.73544.41215.4
BSS120/23038.02243.953.340.348.812.816.4
BSS140/15026.01421.728.121.127.59.412.3
BSS160/19032.01831.540.631.24011.915.5

Kombinované hodnoty:

\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1

Instalace

Instalace

Befestigung

  • CNA4,0 × L hřebíky
  • CSA5,0 × L Šrouby

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0270-07-s.pdf
product.doc.history.show
cz-dop-e06-0270-issue-6.pdf
cz-dop-e06-0270-issue-5.pdf
cz-dop-e06-0270-issue-3.pdf
cz-dop-e06-0270-issue-2.pdf

Evropské technické posouzení (ETA)

eta-060270-sst-rev-9-2024.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

BSS120/170

BSS120/230

BSS120/210

BSS120/190

BSS100/130

BSS140/150

BSS160/190

BSS80/150

BSS100/170

BSS100/190

BSS80/130

BSS100/150

3D

BSS120/170

BSS120/230

BSS120/210

BSS120/190

BSS100/130

BSS140/150

BSS160/190

BSS80/150

BSS100/170

BSS100/190

BSS80/130

BSS100/150

3D Simplified

BSS120/170

BSS120/230

BSS120/210

BSS120/190

BSS100/130

BSS140/150

BSS160/190

BSS80/150

BSS100/170

BSS100/190

BSS80/130

BSS100/150

ZIP balíčky

Koupit online
