PP

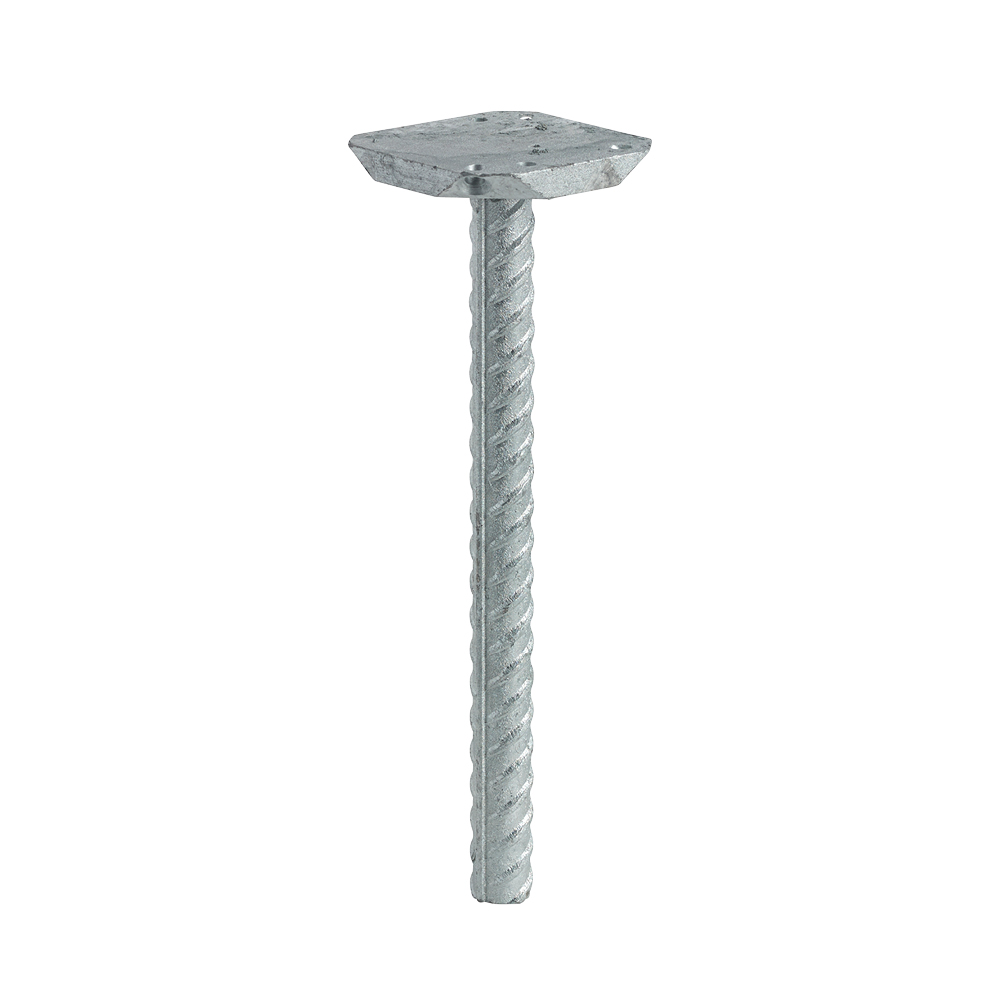

Stützenfüße Typ P

Die PP Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug und horizontale Kräfte aufnehmen.

Označení CE
Označení CE
ETA
ETA
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
EPD
EPD
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Der PP Stützenfuß ist stückverzinkt und besteht aus einer Kopfplatte mit einem angeschweißten Betonrippenstahl Ø20 mm.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Der PP Stützenfuß ist für den Einsatz in leichten Bauwerken gedacht, wie z.B. Carports usw..

Technické údaje

Rozměry a typické hodnoty

Rozměry

Referencekonektor rozměry
ostatnírozměry výrobku[mm]Top plate otvory
množství v krabicihmotnost[kg]A[mm]B[mm]F[mm]E[mm]Tloušťka[mm]kulatý
Ø6.5[mm]
PP80G151.1808026020106

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
počet of FastenersCharacteristic Capacities[kN]
On postR₁,ₖR₂,ₖR3,k = R4,k
množstvítyp
PP80G4.0Ø6.0x6031.6/kmod7.62.7

Design:

For the superposition of the action has to be verified:

on simultaneous action of F1 and F3/F4

\frac{F_{1,d}} {R_{1,d}}\le1

and

\frac{H_{d}} {R_{H,d}}\le1

and

\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{d}} {R_{H,d}}\right)\le1,4

on simultaneous action of F2 and F3/F4

\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{d}} {R_{H,d}}\right)\le1



Instalace

Instalace

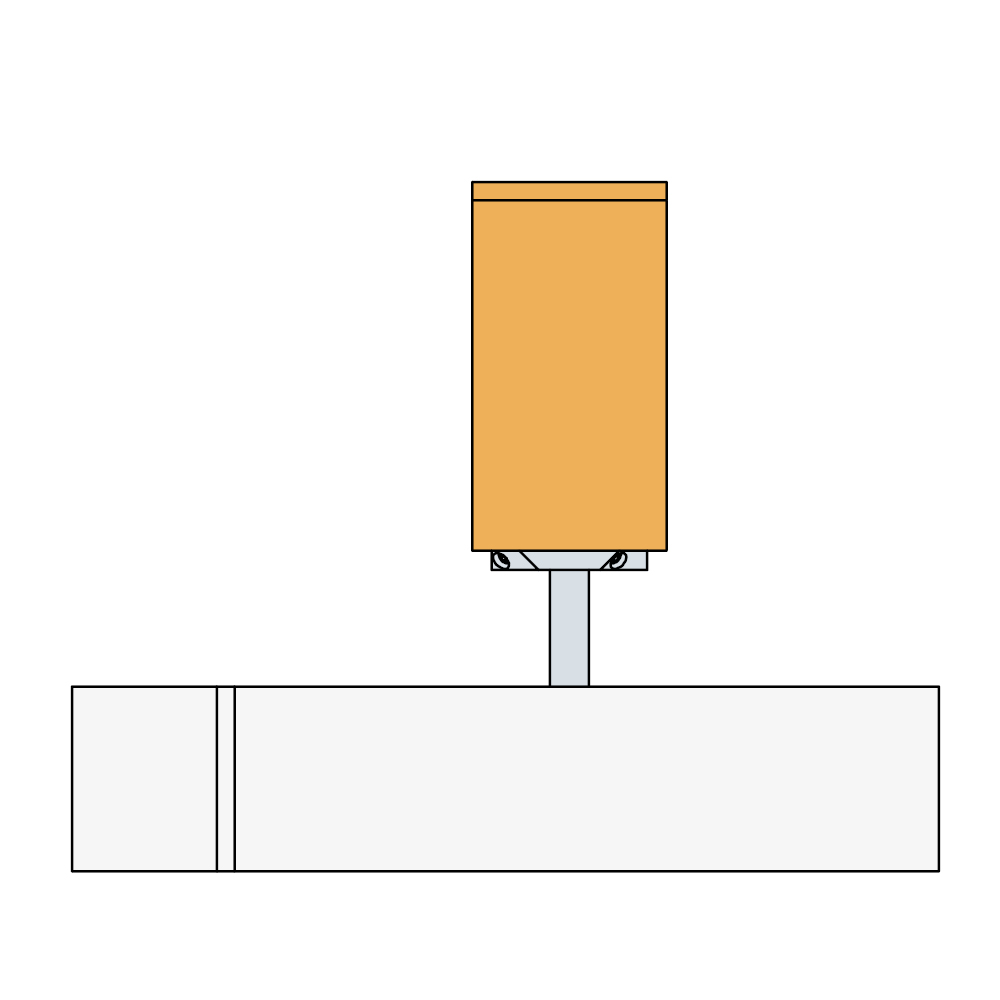

Befestigung

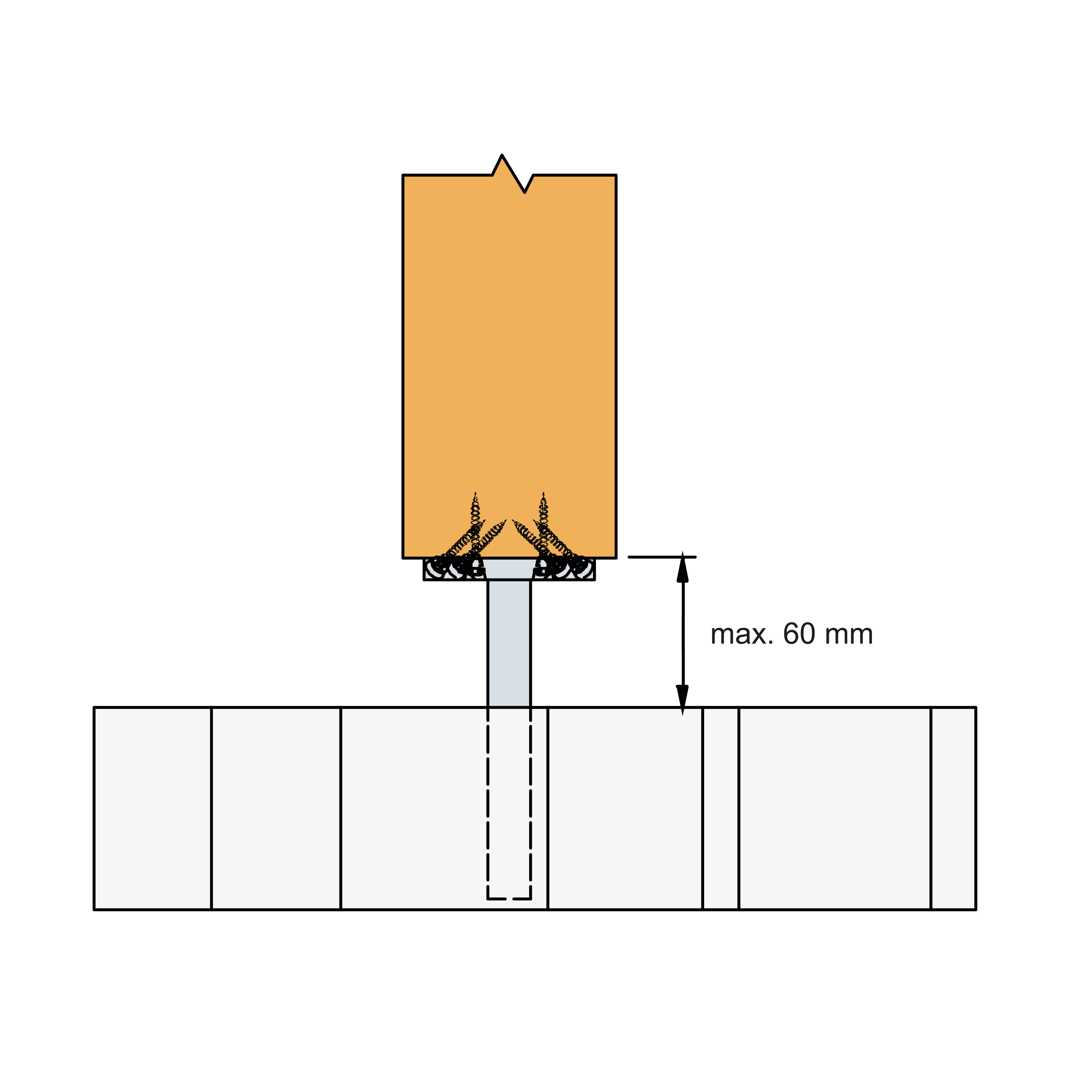

  • Der Anschluss am Holz erfolgt mit Senkkopfschrauben 6,0 x 60 mit Vollgewinde, die unter 45° in die Stütze eingeschraubt werden.
  • Der Abstand der Platte zum Beton soll beim Typ PP maximal 50 mm betragen.
