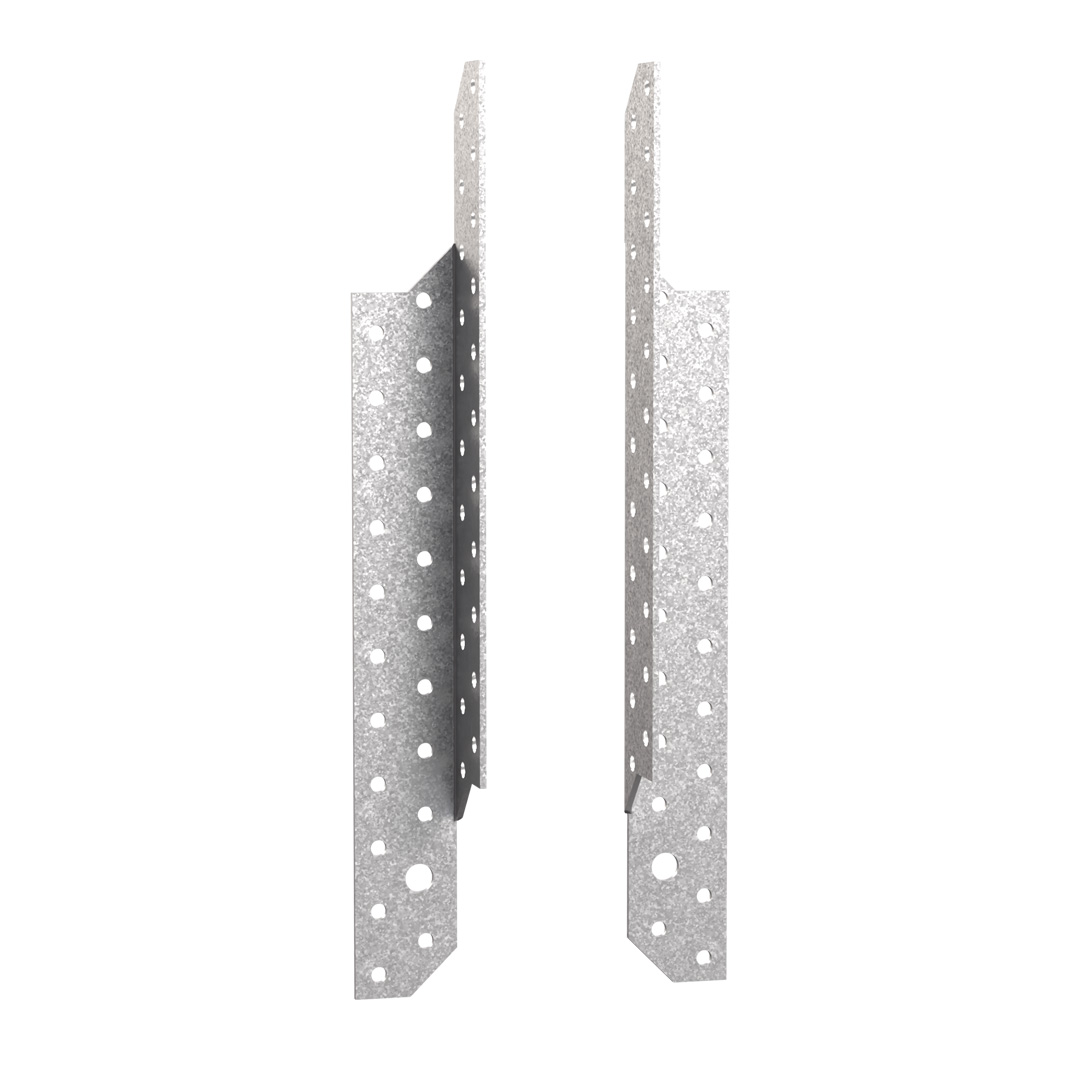

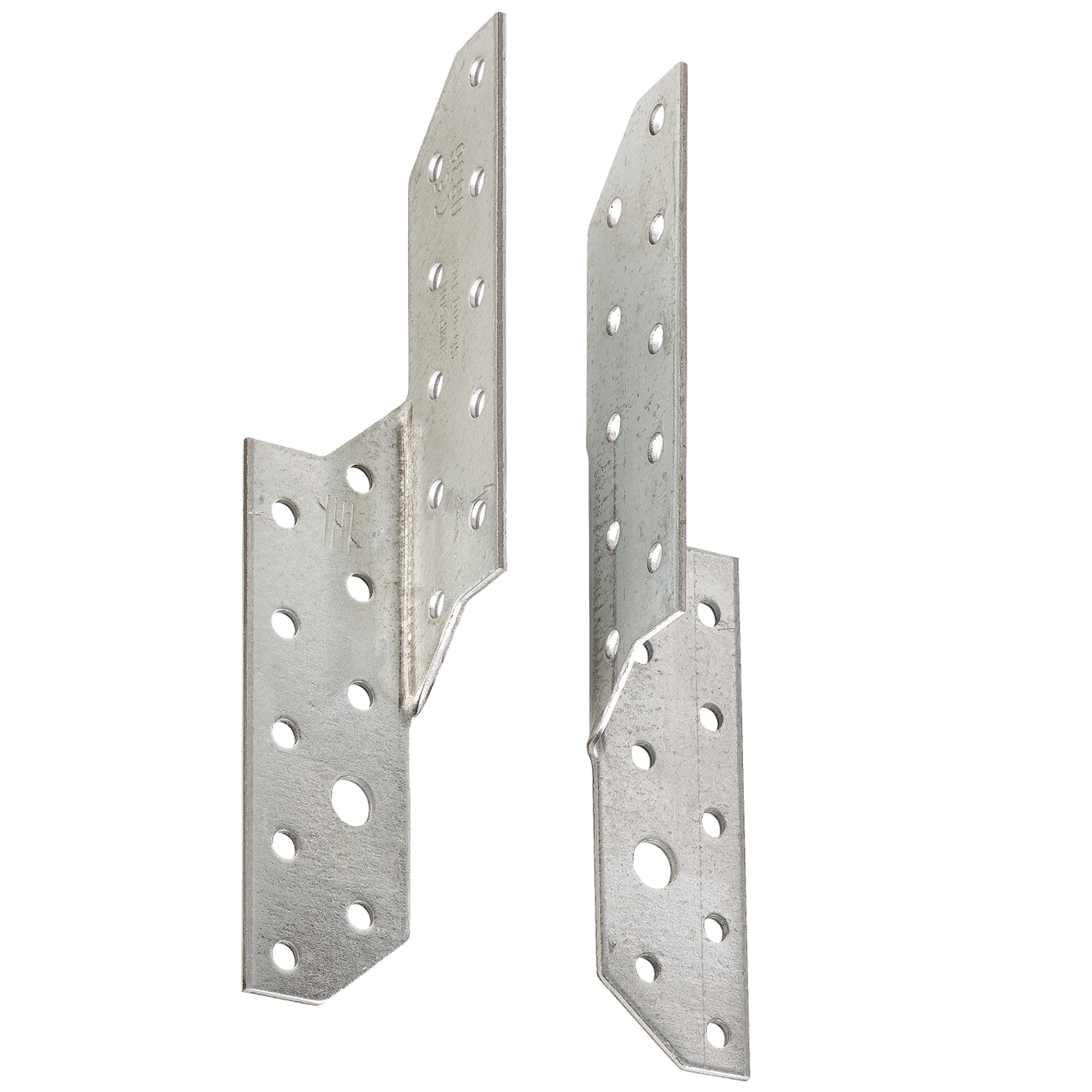

Spojka vaznice-krokev SPF
SPF spojky mohou být použity pro ztužení křížení trámů. Podobně, horizontální síly mohou být absorbovány.
Závislé na zatížení lze použít 2 nebo 4 spojky na spoj. Připojení jsou 2 vlevo a 2 vpravo na spoj
K dispozici v 6 standartních velikostech
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S250GD+Z275 dle norem DIN EN10346
Ochrana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
Výhody
- Navržena tak, aby odolala zatížení tahem, další zatížení možné v horizontálních směrech.
- Instalace možná 2 nebo 4 spojky na připojení.
- Nízký počet hřebíků,1-řada otvorů každá noha.
- Variabilní instalace
Aplikace
Použitelné materiály
Dřevo, výrobky ze dřeva
Rozsah
- Dřevo / dřevěné spoje, především v protínajících střešních konstrukcí.
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Rozměry a typické hodnoty [mm] | Holes Flange B | Holes Flange E | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | Ø9 [mm] | |
SPF170L | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
SPF170R | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
SPF210L | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
SPF210R | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
SPF250L | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
SPF250R | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
SPF290L | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
SPF290R | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
SPF330L | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
SPF330R | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
SPF370L | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
SPF370R | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
Poznámka:
Spojky vaznice a krokve v párech
SPF...R - spojky vaznice a krokve - pravá
SPF...L - spojky vaznice a krokve - levá

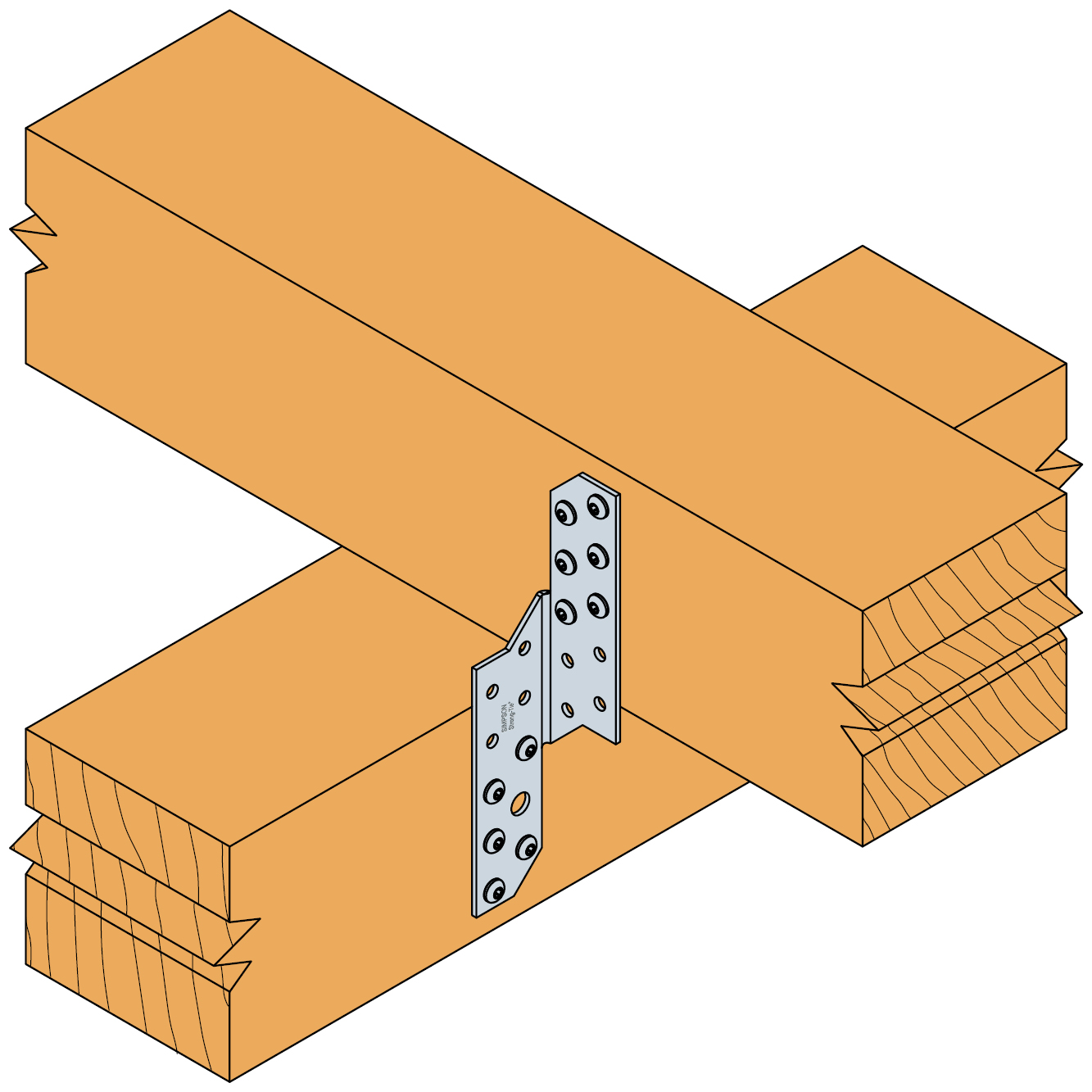

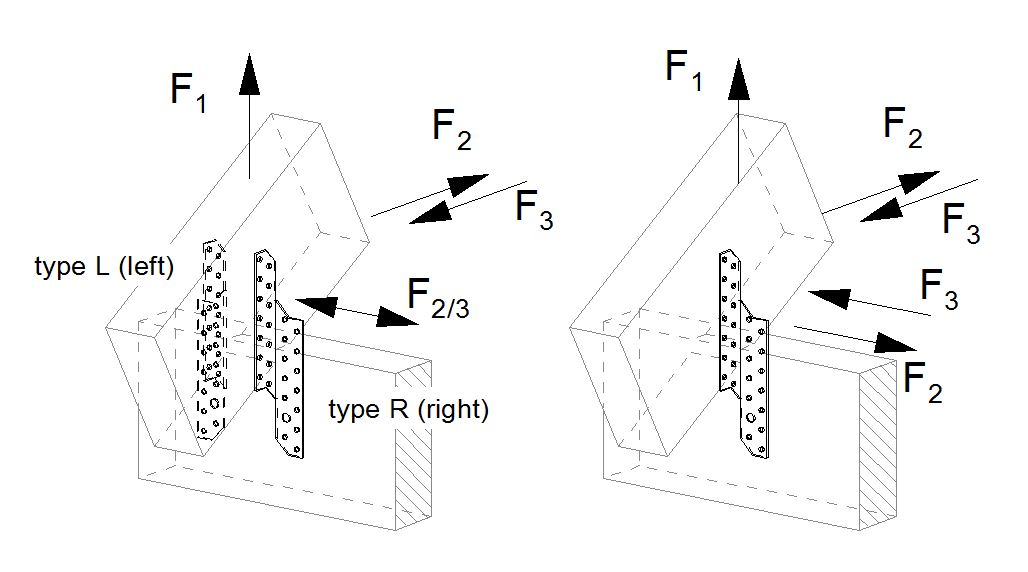

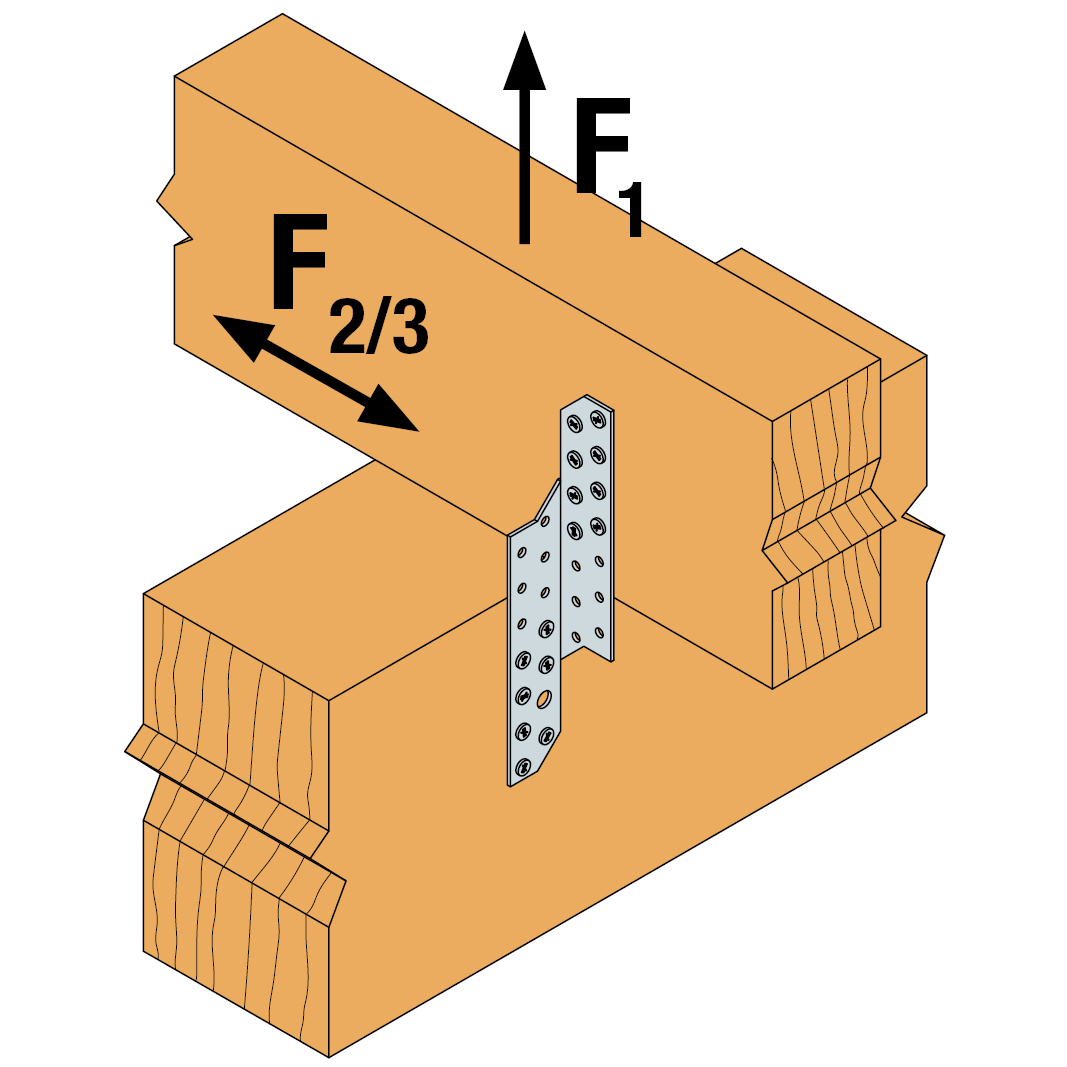

Charakteristické nosnosti - Dřevěný trám na dřevěný trám
Art. nr. | Characteristic capacities - Timber to timber | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Characteristic capacity - Timber C24 (formula) [kN] | ||||||||||
Hlava | Purlin | R1.k | R2.k | R3.k | |||||||
Množství | Množství | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | |
SPF170L | 5 | 5 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
SPF170R | 5 | 5 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
SPF210L | 7 | 7 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
SPF210R | 7 | 7 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
SPF250L | 9 | 9 | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF250R | 9 | 9 | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF290L | 11 | 11 | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF290R | 11 | 11 | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF330L | 13 | 13 | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF330R | 13 | 13 | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF370L | 15 | 15 | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF370R | 15 | 15 | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
SPF170LR | 5 | 5 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
SPF210LR | 7 | 7 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
The capacities are given for one SPF, where the header and purlin are prevented against rotation
The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities
The capacity for connection with 2 SPF is the sum of the single capacities.

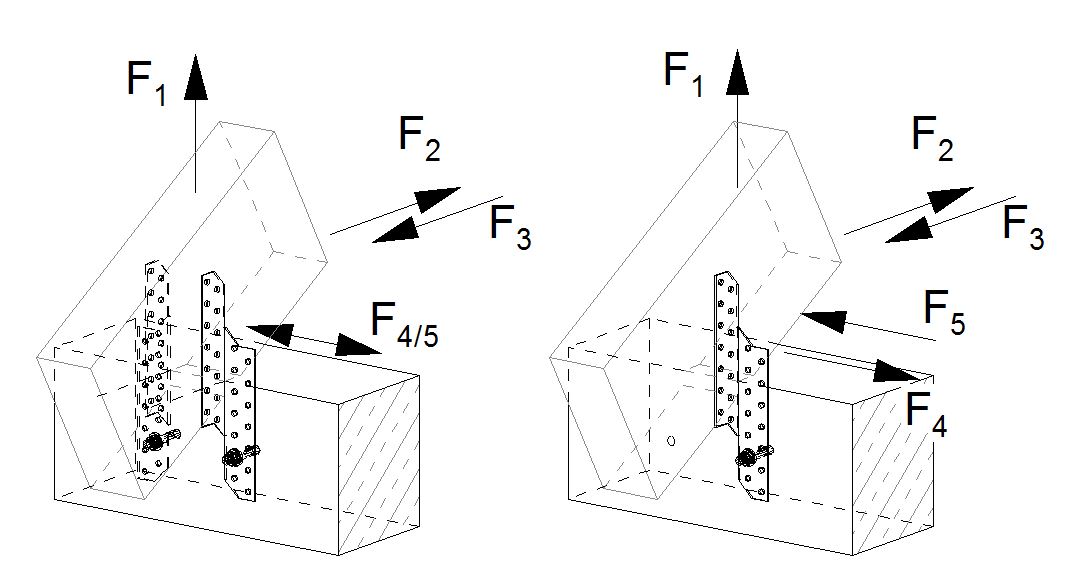

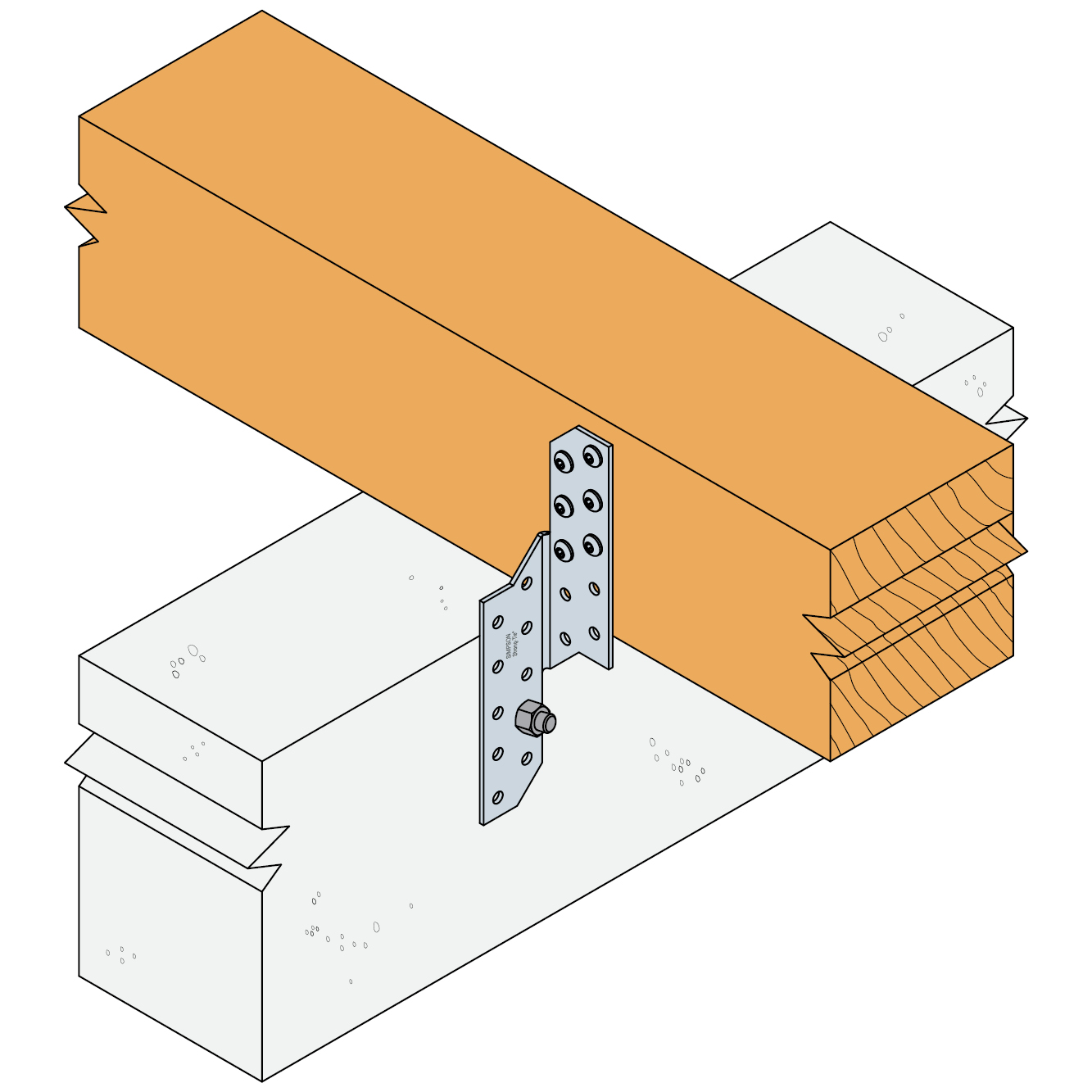

Nosnosti - dřevo na beton
Art. nr. | Charakteristické kapacity - Dřevo na beton nebo ocel | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Characteristic capacity - Timber C24 (formula) [kN] | ||||||||||||
Hlava | Purlin | R1.k | R2.k | R3.k | R4.k | R5.k | |||||||
Množství | Typ | Množství | CNA4,0x40 | CNA4,0x50 | CNA4,0x40 | CNA4,0x50 | CNA4,0x40 | CNA4,0x50 | CNA4,0x40 | CNA4,0x50 | CNA4,0x40 | CNA4,0x50 | |
SPF170L | 1 | M8 | 5 | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 | - | - |
SPF170R | 1 | M8 | 5 | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 | - | - |
SPF210L | 1 | M8 | 7 | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 | 0.5 | 0.6 |
SPF210R | 1 | M8 | 7 | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 | 0.5 | 0.6 |
SPF250L | 1 | M8 | 9 | min (13,6 ; 6/kmod) | min (16,5 ; 6/kmod) | min (5,2 ; 2,6/kmod) | min (6,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | min (3,4 ; 2,6/kmod) | 1.2 | 1.4 | 0.9 | 1 |
SPF250R | 1 | M8 | 9 | min (13,6 ; 6/kmod) | min (16,5 ; 6/kmod) | min (5,2 ; 2,6/kmod) | min (6,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | min (3,4 ; 2,6/kmod) | 1.2 | 1.4 | 0.9 | 1 |
SPF290L | 1 | M8 | 11 | min (17,6 ; 6/kmod) | min (21,4 ; 6/kmod) | min (6,6 ; 2,6/kmod) | min (7,9 ; 2,6/kmod) | min (3,3 ; 2,6/kmod) | min (4,1 ; 2,6/kmod) | 1 | 1.2 | 1.1 | 1.3 |
SPF290R | 1 | M8 | 11 | min (17,6 ; 6/kmod) | min (21,4 ; 6/kmod) | min (6,6 ; 2,6/kmod) | min (7,9 ; 2,6/kmod) | min (3,3 ; 2,6/kmod) | min (4,1 ; 2,6/kmod) | 1 | 1.2 | 1.1 | 1.3 |
SPF330L | 1 | M8 | 13 | min (21,6 ; 12/kmod) | min (26,2 ; 12/kmod) | min (7,9 ; 2,6/kmod) | min (9,6 ; 2,6/kmod) | min (3,9 ; 2,6/kmod) | min (4,7 ; 2,6/kmod) | 0.9 | 1.1 | 1.2 | 1.4 |
SPF330R | 1 | M8 | 13 | min (21,6 ; 12/kmod) | min (26,2 ; 12/kmod) | min (7,9 ; 2,6/kmod) | min (9,6 ; 2,6/kmod) | min (3,9 ; 2,6/kmod) | min (4,7 ; 2,6/kmod) | 0.9 | 1.1 | 1.2 | 1.4 |
SPF370L | 1 | M8 | 15 | min (25,5 ; 12/kmod) | min (30,9 ; 12/kmod) | min (9,3 ; 2,6/kmod) | min (11,2 ; 2,6/kmod) | min (4,4 ; 2,6/kmod) | min (5,4 ; 2,6/kmod) | 0.8 | 1 | 1.3 | 1.6 |
SPF370R | 1 | M8 | 15 | min (25,5 ; 12/kmod) | min (30,9 ; 12/kmod) | min (9,3 ; 2,6/kmod) | min (11,2 ; 2,6/kmod) | min (4,4 ; 2,6/kmod) | min (5,4 ; 2,6/kmod) | 0.8 | 1 | 1.3 | 1.6 |
SPF170LR | 1 | M8 | 5 | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 | - | - |
SPF210LR | 1 | M8 | 7 | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 | 0.5 | 0.6 |
The capacities are given for one SPF, where the header and purlin are prevented against rotation.
The capacity for load direction F2/3 and for F4/5 is the sum of the single capacities.
The anchorage has to be check seperat. The middle of SPF has to be place in line between purlin and concrete.
The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities
