Skrytá trámová botka ELS

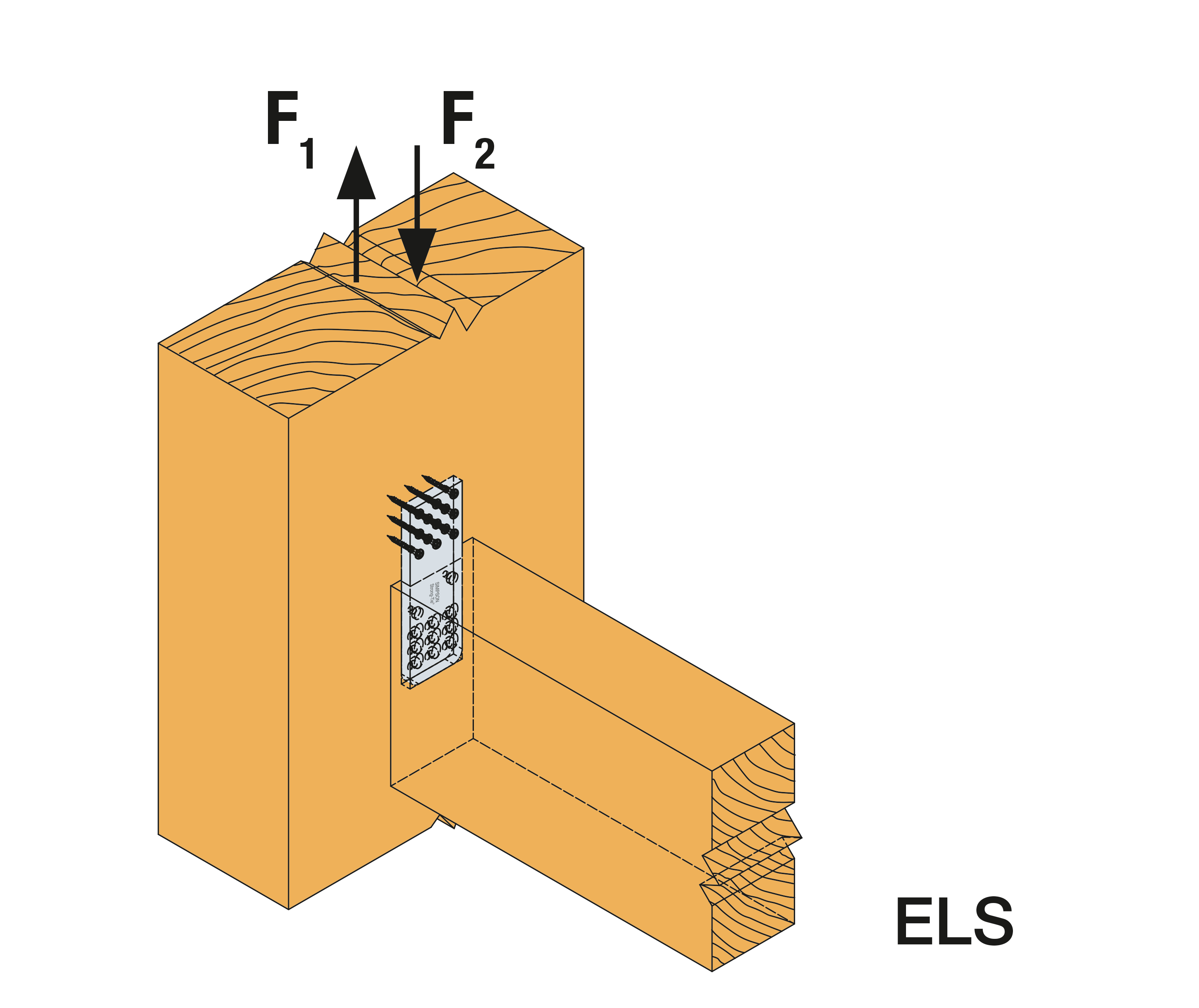

EL/ELS spojky jsou vhodné jak pro hlavní spojení nosník/paprsek, tak zaroven ho lze použít i pro vedlejší spoje a napojení.
Označení CE
ETA
Hliník
Servisní třída 2
Požární
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ostatní | dřevo size[mm] | rozměry výrobku[mm] | Header otvory[mm] | nosník otvory[mm] | |||||
| množství v krabici | hmotnost[kg] | šířka | výška[mm] | A[mm] | B[mm] | t1[mm] | kulatý | kulatý | |
| Min[mm] | Min[mm] | Ø | Ø5.4 | ||||||
| ELS40-B | 25.0 | 0.17 | 50 | 160 | 178 | 40 | 10 | 8 | 6 |
| ELS60-B | 25.0 | 0.26 | 70 | 160 | 178 | 60 | 10 | 13 | 9 |
| ELS80-B | 25.0 | 0.35 | 90 | 160 | 178 | 80 | 10 | 18 | 12 |
| ELS100-B | 25.0 | 0.43 | 110 | 160 | 178 | 100 | 10 | 23 | 15 |
Charakteristické nosnosti
| Reference | Hanger únosnost | ||||
|---|---|---|---|---|---|
| výrobek Capacities[kN] | |||||
| počet of Fasteners | výrobek characteristic capacities - dřevo C24[kN] | ||||
| Header | nosník | R1,k (2) | |||
| množství | typ | množství | 5.0x70 full závit | CSFT5.0x70 | |
| ELS40-B | 8.0 | CNA4,0x40 | 6.0 | 13.5 | 17.1 |
| ELS60-B | 13.0 | CNA4,0x40 | 9.0 | 19.5 | 24.8 |
| ELS80-B | 18.0 | CNA4,0x40 | 12.0 | 25.3 | 32 |
| ELS100-B | 23.0 | CNA4,0x40 | 15.0 | 30.9 | 39.3 |
