Skrytá trámová botka EL
EL/ELS spojky jsou vhodné jak pro hlavní spojení nosník/paprsek, tak zároveň ho lze použít i pro vedlejší spoje a napojení.
Označení CE
ETA
Servisní třída 2
Požární
K dispozici v Connector Selectoru
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry a typické hodnoty
| Art. nr. | Rozměry vedlejšího nosníku [mm] | Rozměry a typické hodnoty [mm] | Otvory hlavy | Otvory trámu | ||||
|---|---|---|---|---|---|---|---|---|
| Šířka | Výška [mm] | A | D | C | t1 | Ø5.4 | Ø5.4 | |
| Výška [mm] | Výška [mm] | |||||||
| EL30 | 30 | 160 | 120 | 55 | 30 | 10 | 1 | 3 |
| EL40 | 50 | 160 | 120 | 55 | 40 | 10 | 1 | 6 |
| EL60 | 70 | 160 | 120 | 55 | 60 | 10 | 2 | 9 |
| EL80 | 90 | 160 | 120 | 55 | 80 | 10 | 3 | 12 |
| EL100 | 110 | 160 | 120 | 55 | 100 | 10 | 4 | 15 |
NT = Nebenträger
HT = Hauptträger

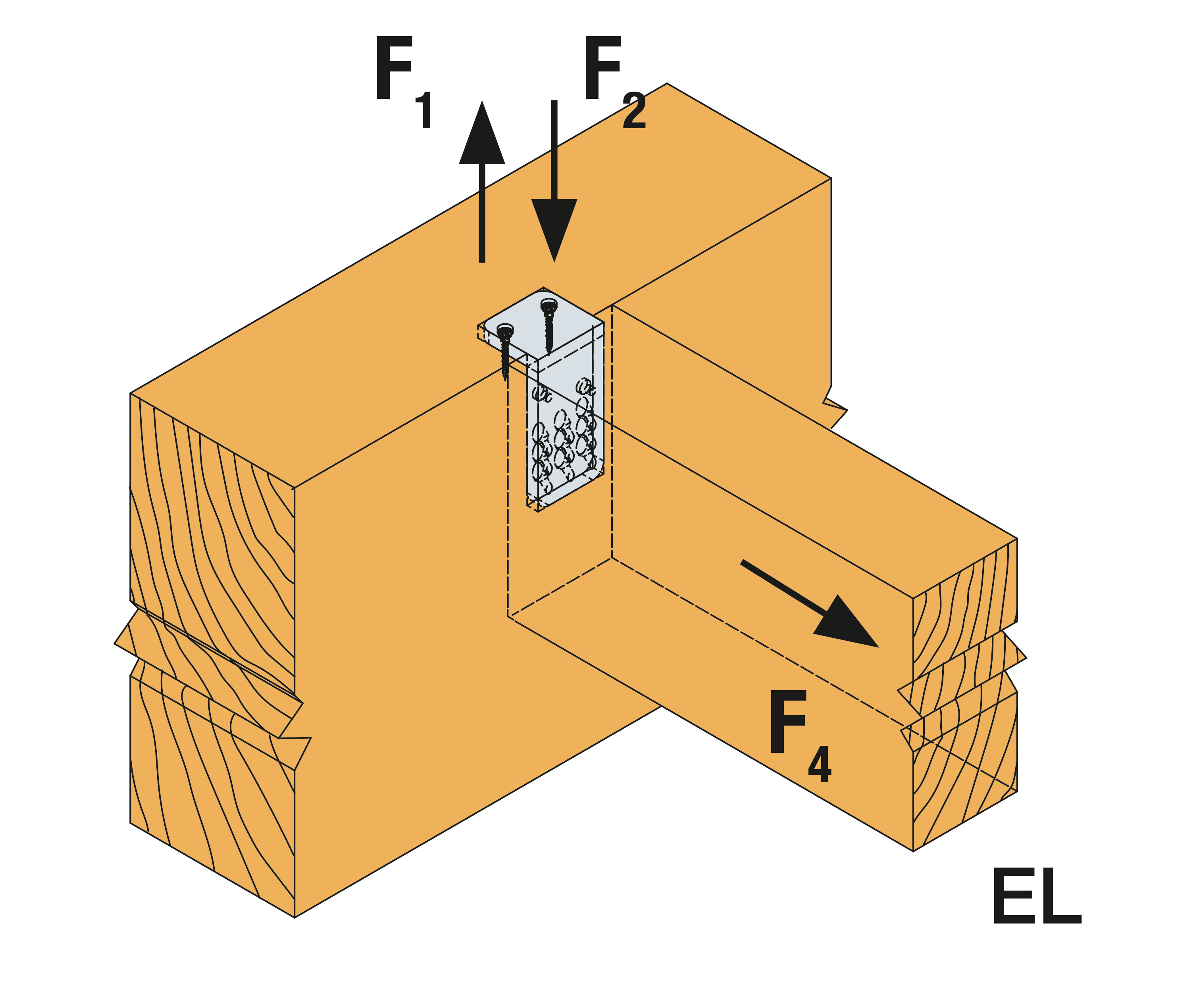

Charakteristické nosnosti
| Art. nr. | Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování | |||||
|---|---|---|---|---|---|---|
| Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | |||||
| Hlava | Trám | R1,k | ||||
| Množství | Typ | Množství | TTUFS5,0x70 | TTUFS5,0x100 | 5,0x70 full thread | |
| EL30 | 1 | CNA4,0x40 | 3 | 4.6 | 6.8 | 7.3 |
| EL40 | 1 | CNA4,0x40 | 6 | 8.5 | 9.9 | 9.9 |
| EL60 | 2 | CNA4,0x40 | 9 | 12.3 | 13.6 | 13.6 |
| EL80 | 3 | CNA4,0x40 | 12 | 15.9 | 17 | 17 |
| EL100 | 4 | CNA4,0x40 | 15 | 19.4 | 20.4 | 20.4 |
Pro R2.k platí:
s F1.d = jmenovitý účinek
Důkaz:
