PB3C

Post base

The PB3C post base can be used to make connections where a plaster layer reduces the distance between the concrete and the underside of the column, while still providing the recommended clear distance from the 300mm.

Technický list

Označení CE

ETA

Novinky

Servisní třída 3

Žárově pozinkovaná ocel

EPD

Podrobnosti produktu

Vlastnosti

Material

Steel quality:

S 235 JR acc. to DIN EN 10025

Corrosion protection:

Hot-dip galvanized; Zinc layer thickness approx. 55 μm according to DIN EN 1461

Benefits

Distance between foundation and wooden support ≥300 mm, when paving up to 190mm
for 3 load directions
to mounting with screws to column, no need for special tools

Aplikace

Suitable On

Supporting member:

Concrete

Supported member:

Solid wood, engineered wood

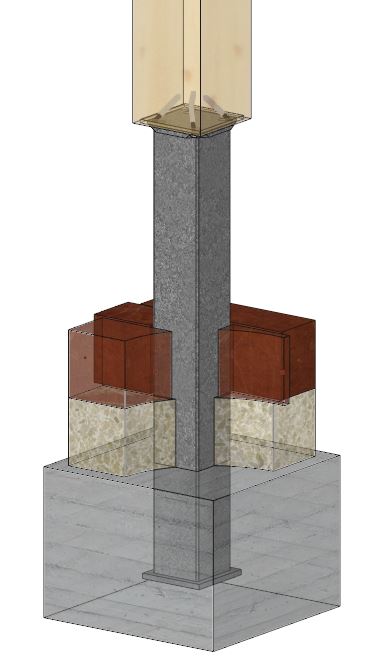

When to use

For a constructive wood protection is a distance between top of pavement (≤190mm) and lower edge wood support ≥ 300 mm possible.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	konektor rozměry
	ostatní	rozměry výrobku[mm]								Top plate otvory
	hmotnost[kg]	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t1[mm]	t2[mm]	kulatý
	hmotnost[kg]	A[mm]	B[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t1[mm]	t2[mm]	Ø6.5[mm]
PB3C	6.3	100	100	100	100	670	80	10	8	4

Kapacita při plném zahřebíkování

Reference	patka sloupku únosnost
	výrobek capacities - dřevo to beton[kN]
	počet of Fasteners		Characteristic capacities - dřevo C24[kN]

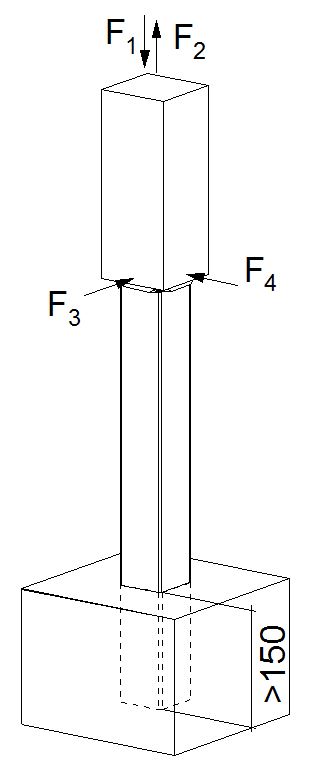

	On post		R₁,ₖ	R₂,ₖ	R3,k = R4,k
	množství	typ	R₁,ₖ	R₂,ₖ	R3,k = R4,k
PB3C	4	Ø6x…	202.6	2,83xRax.sc.k	Rax.sc.k

R_ax.sc.k = characteristic axial capacity of the screw in the post for an angle force-fibre of 45°

For combination:

$\frac{F_{1,d}} {R_{1,d}}\le1 and \frac{F_{2,d}} {R_{2,d}}+\frac{F_{3,d}} {R_{3,d}}\le1$

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf

product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
