pojicí malta Winter
POLY-GPG® WINTER je výkonný systém vstřikování malty na bázi
vinylesterové pryskyřice schválený pro ukotvení v nepopraskaném
betonu C20/25 - C50/60.
Podrobnosti produktu
Vlastnosti
materiály
- Polyesterová pryskyřice bez styrenu.
- Závitová tyč: pozinkovaná ocel a nerezová ocel A4-70.
Provedení

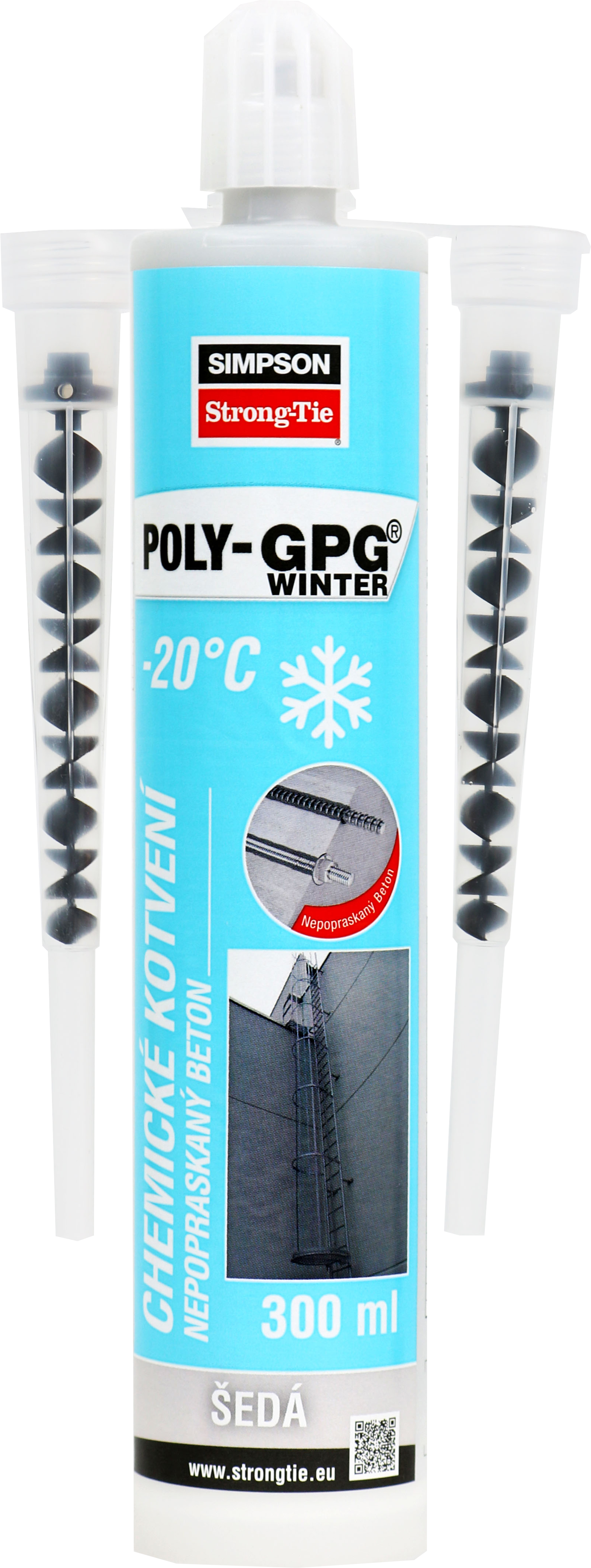

- POLY-GPG WINTER Kartuše
420 ml (č. výr.: POLYGPGW420G-CZ)
- Běžně prodejné závitové tyče M8 - M24 (galvanicky pozinkované, HDG, nerezavějící ocel A4 & HCR) s třídou pevnosti: 4,6 až 12,9 / A4-50,-70 & -80 / HCR-70,& -80) s továrním osvědčením o zkoušce 3.1 podle EN 10204
- Betonářská ocel B500B Ø 8 – Ø 25 mm DIN 488-1:2009
Výhody
- Styrene free
- For use down to -20 degrees
- Non-flammable
Aplikace
Stavební materiály
- Beton C20/25 – C50/60 (nepopraskaný)
→ Vhodné i pro přírodní kámen s hustou strukturou
Typická použití:
- Ocelová a kovová konstrukce (konzoly, patní a hlavové desky, zdivo v rámové konstrukci atd.)
- Zábradlí, vrata, schody
- Kabelové trasy / trubkové instalace
- Fasádové spodní konstrukce
- Návazná výztuž
- Smykové zásuvné trny
Technické údaje
References
Art. nr. | Product information | ||
---|---|---|---|
Content [ml] | Weight [kg] | Packaging qty [pcs] | |
POLYGPGW420G-CZ | 420 | 0.88 | 12 |
Design resistance – Tension – NRd [kN] – Carbon steel 5.8
Art. nr. | Design resistance – Tension – NRd – Carbon steel 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Non-cracked concrete | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
POLY-GPGW + LMAS M8 | 6.3 | 6.3 | 6.3 | 6.3 | 9.4 | 9.4 | 9.4 | 9.4 |
POLY-GPGW + LMAS M10 | 9.8 | 9.8 | 9.8 | 9.8 | 14.7 | 14.7 | 14.7 | 14.7 |
POLY-GPGW + LMAS M12 | 13.1 | 13.1 | 13.1 | 13.1 | 19.6 | 19.6 | 19.6 | 19.6 |
POLY-GPGW + LMAS M16 | 19.9 | 19.9 | 19.9 | 19.9 | 29.9 | 29.9 | 29.9 | 29.9 |
POLY-GPGW + LMAS M20 | 28.7 | 28.7 | 28.7 | 28.7 | 43.1 | 43.1 | 43.1 | 43.1 |
POLY-GPGW + LMAS M24 | 37.9 | 37.9 | 37.9 | 37.9 | 56.8 | 56.8 | 56.8 | 56.8 |
Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
Design resistance – Shear – VRd [kN] – Carbon steel 5.8
Art. nr. | Design resistance – Shear – VRd – Carbon steel 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Non-cracked concrete | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
POLY-GPGW + LMAS M8 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
POLY-GPGW + LMAS M10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
POLY-GPGW + LMAS M12 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 |
POLY-GPGW + LMAS M16 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 |
POLY-GPGW + LMAS M20 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 |
POLY-GPGW + LMAS M24 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 |
Instalace
Instalace
Doby zpracování / vytvrzování
Teplota součásti „T“ | Doba zpracování | Doba vytvrzování* |
---|---|---|
-20 °C ≤ T °C < -10°C | ≤ 4 h | ≥ 24 hod. |
-10°C ≤ T °C < 0°C | ≤ 45 min | ≥ 16 hod. |
0 °C ≤ T °C < +10°C | ≤ 15 min | ≥ 2:30 hod. |
+10°C ≤ T °C ≤ +20°C | ≤ 5 min | ≥ 60 min |
+20°C ≤ T °C ≤ +30°C | ≤ 3 min | ≥ 30 min |
+30 °C ≤ T °C ≤ +40 °C | ≤ 2 min | ≥ 20 min |
* Ve vlhkých/mokrých vrtaných otvorech je třeba doby vytvrzování zdvojnásobit.
Kotva se smí zatížit teprve po ukončení doby vytvrzování. Teplota kartuše: ≥ +20°C
