AT-HP PLUS

Pojicí malta

Vstřikovací malta AT-HP® PLUS je injekční maltový systém na bázi vinylesterových
pryskyřic, který se používá pro strukturální upevnění pomocí závitových tyčí /
v betonářské oceli v popraskaném / nepopraskaném C20 / 25 až C50 / 60.

Označení CE
ETA
Požární
Uvnitř
Exteriér

Podrobnosti produktu

Obrázky

Vlastnosti

Stavební materiály

  • Beton C20/25 – C50/60 (popraskaný / nepopraskaný)
  • Vhodné i pro přírodní kámen s hustou strukturou

Výhody

  • Malé osové vzdálenosti a vzdálenosti od okrajů / variabilní hloubky ukotvení
  • Krátké doby zpracování a vytvrzování
  • Ověřeno z hlediska emisí (A+ velmi nízké zatížení emisemi / uzavřené prostory)
  • Patentovaný uzávěr: není potřeba naříznutí fóliového sáčku (kartuše 300 ml)

Autres

Aplikace

Provedení

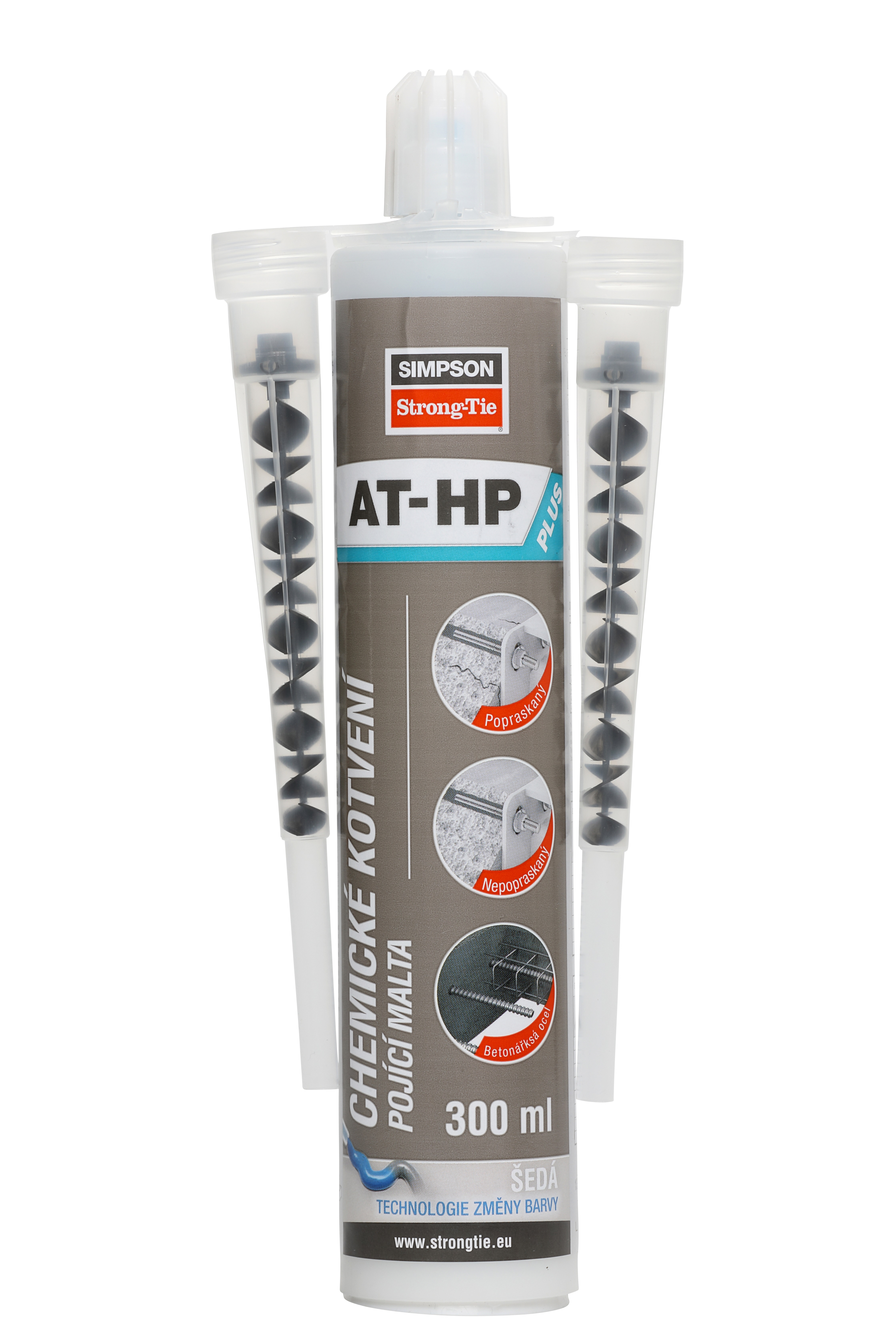

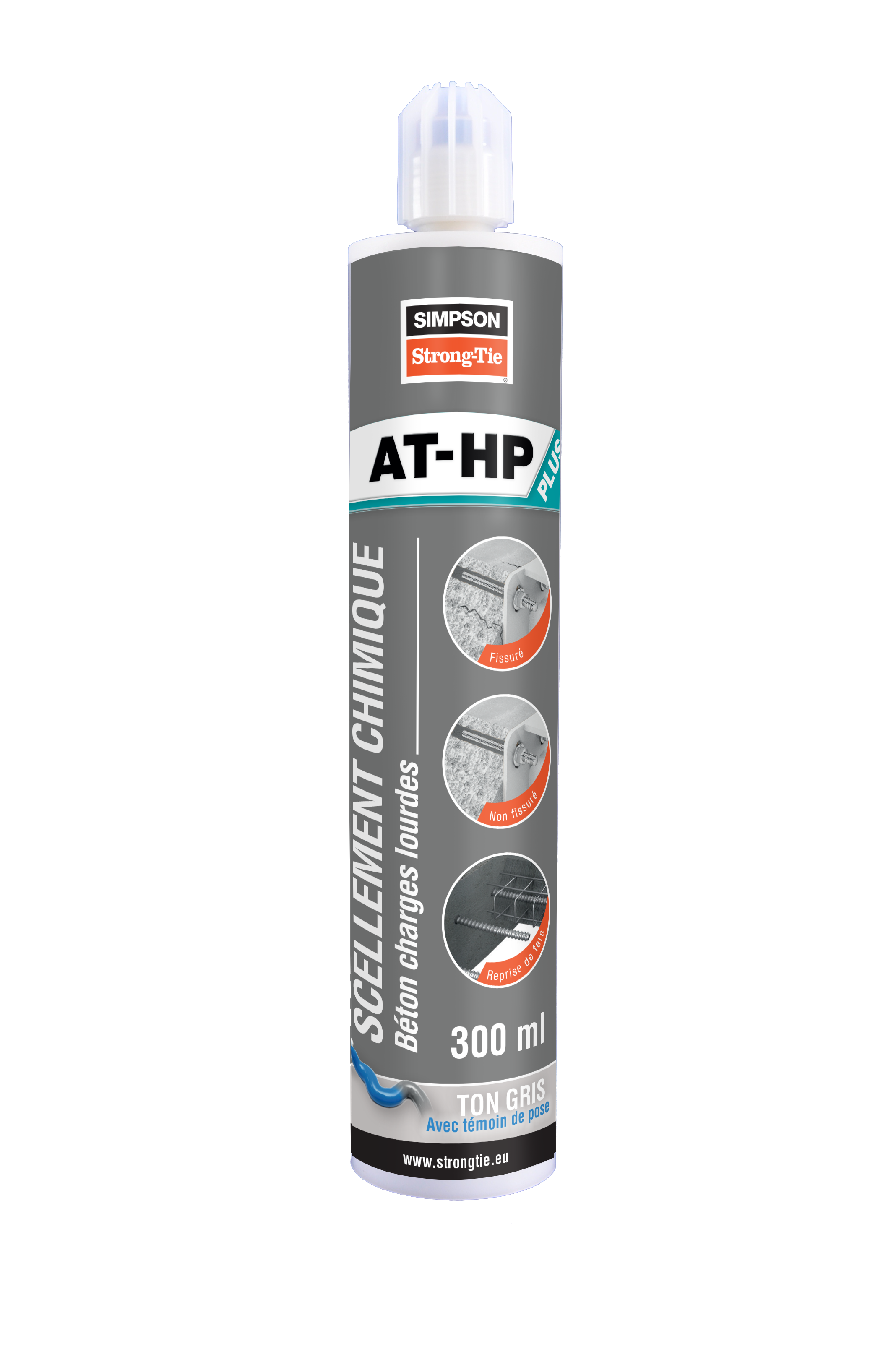

•    Kartuše AT-HP®
300 ml (č. výr.: AT-HP300BG-CZ)
420 ml (č. výr.: AT-HP420BG-CZ)

•    Běžně prodejné závitové tyče M8 - M24
(galvanicky pozinkované, HDG, nerezavějící ocel
A4 & HCR) s továrním osvědčením o zkoušce 3.1
podle EN 10204 (třídy pevnosti: 5.8 až 10.9,
A4-70, HCR-70 pro ≤ M20 & HCR-80 pro M24)

•    Betonářská ocel B500B Ø 8 – Ø 25 mm
DIN 488-1:2009

Typická použití:

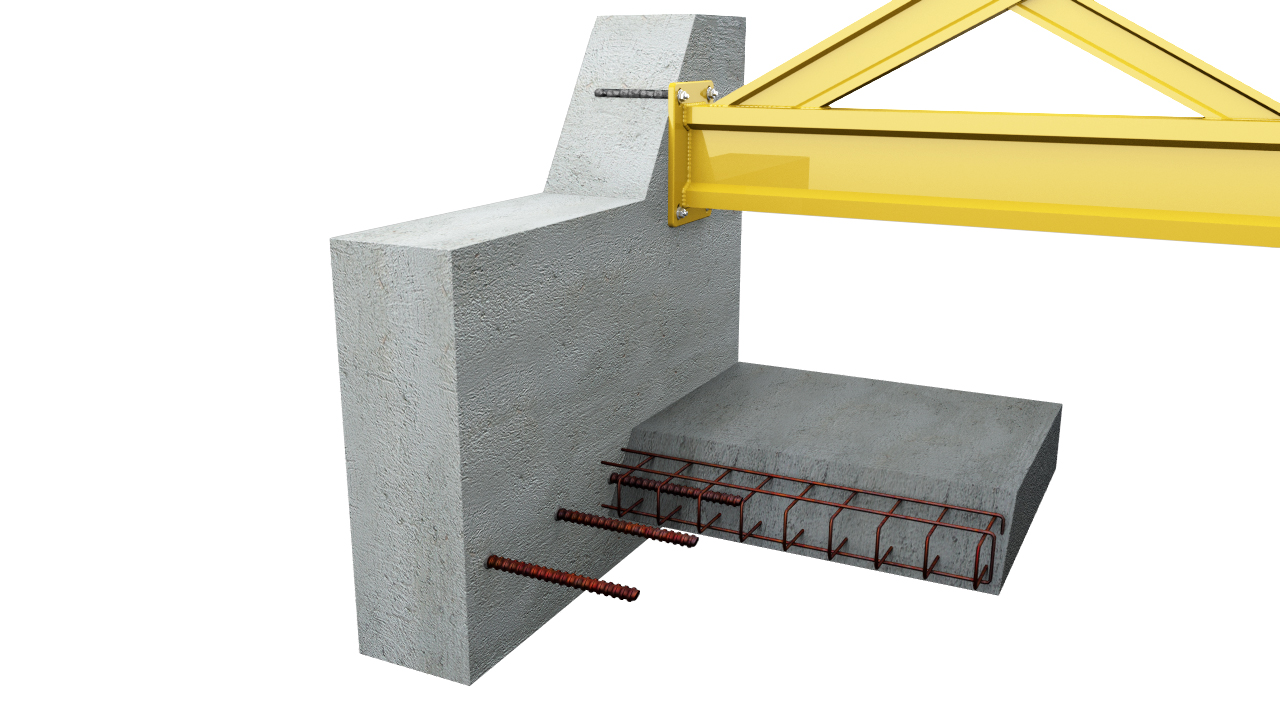

  • Ocelová a kovová konstrukce (konzoly, patní a hlavové desky, rámová konstrukce atd.)
  • Dřevěné konstrukce (připojení dřevěných spojovacích prvků na beton)
  • Vysokoregálové systémy, ochrana proti nárazům
  • Napínání, stožáry, protihlukové stěny
  • Stroje
  • Zábradlí, vrata, schody
  • Kabelové trasy / trubkové instalace
  • Fasádové spodní konstrukce
  • Balkonová konstrukce
  • Markýzy, přístřešky, satelitní zařízení

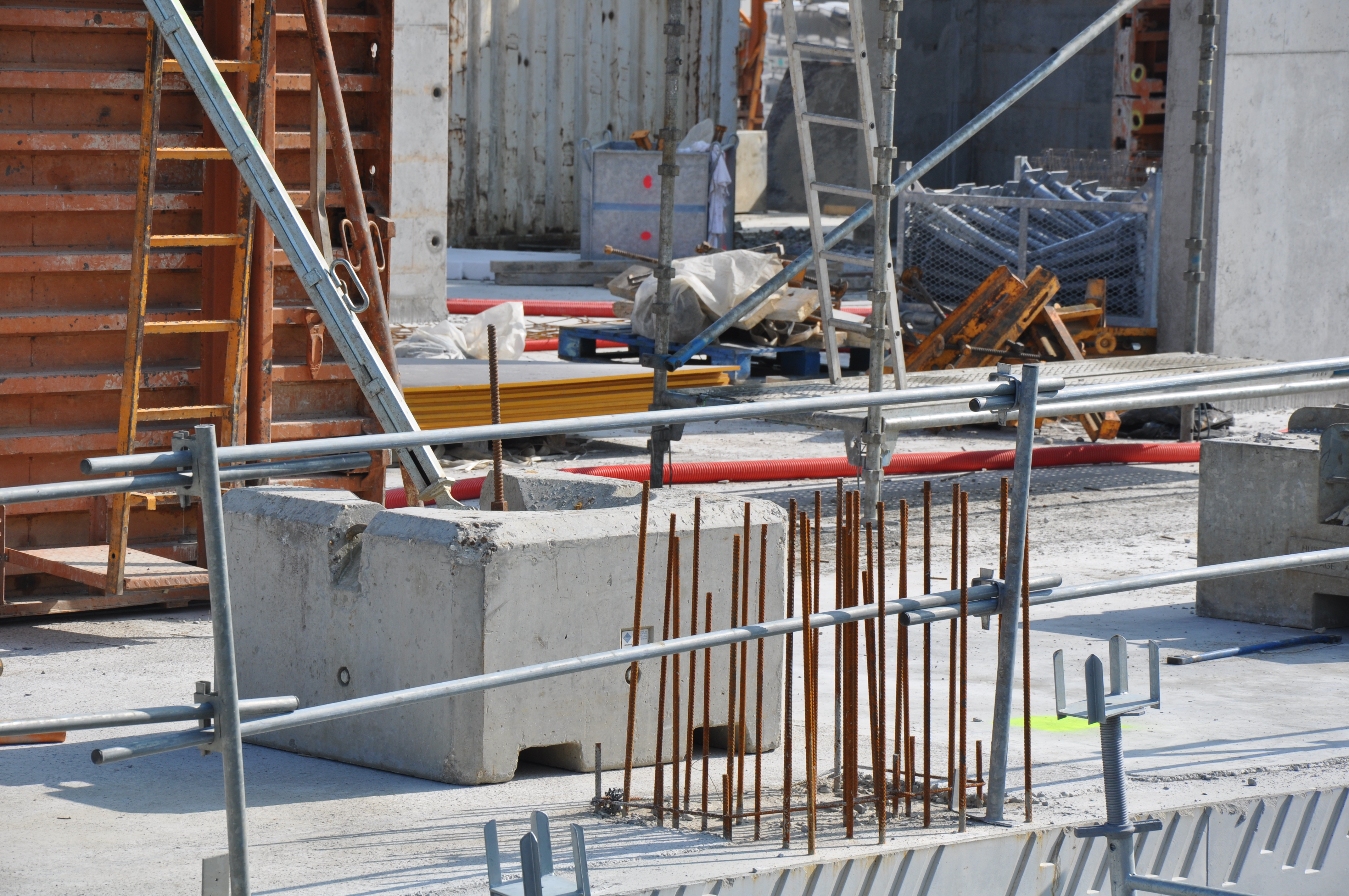

  • Návazná výztuž
  • Smykové zásuvné trny

Technické údaje

Přípustná tahová zatížení [kN] pro jednotlivé hmoždinky 1)2)3) bez vlivu osových vzdáleností a vzdáleností od okrajů - Ocel 5.8

Art. nr. Přípustná zatížení  -  hef = 8d  -  Ocel 5.8
tahová zatížení - NRd [kN]
Popraskaný beton Nepopraskaný beton
C20/25 C20/25
AT-HP PLUS + LMAS M8-10.7
AT-HP PLUS + LMAS M10-15.9
AT-HP PLUS + LMAS M128.421.7
AT-HP PLUS + LMAS M161534.3
AT-HP PLUS + LMAS M20-50.2
AT-HP PLUS + LMAS M24-67.5

1) Při interakci tahu a příčných zatížení (rameno páky) a rovněž u hmoždinkových skupin a/nebo okrajového vlivu je třeba provést dimenzování podle EOTA TR 029 nebo CEN/TS 1992-4-5 za zohlednění klasifikace ETA-19/0265.
2) Údaje zatížení zohledňují v klasifikaci ETA uvedené dílčí součinitele bezpečnosti odporů a rovněž dílčí součinitel bezpečnosti vlivů γF= 1,4. U uvedených hodnot se vychází z nevyztuženého, resp. normálně vyztuženého betonu se
vzdáleností výztužných tyčí s ≥ 15 cm nebo s ≥ 10 cm při průměru výztužné tyče ds ≤ 10 mm.
3) Údaje zatížení platí pro teplotní rozsah od -40 °C do +40 °C (max. krátkodobá teplota +40 °C a maximální dlouhodobá teplota +24 °C).

Design resistance – Tension – NRd [kN] – hef = 8d – Stainless steel A4-70

Art. nr. Design resistance – hef = 8d – Stainless steel A4-70
Tension - NRd [kN]
Cracked concrete Non-cracked concrete
C20/25 C20/25
AT-HP PLUS + LMAS M8-10.7
AT-HP PLUS + LMAS M10-15.9
AT-HP PLUS + LMAS M128.421.7
AT-HP PLUS + LMAS M161534.3
AT-HP PLUS + LMAS M20-50.2
AT-HP PLUS + LMAS M24-67.5

Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).



Design resistance – Shear – VRd [kN] – hef = 8d – Carbon steel 5.8

Art. nr. Design resistance – hef = 8d – Carbon steel 5.8
Shear - VRd [kN]
Cracked concrete Non-cracked concrete
C20/25 C20/25
AT-HP PLUS + LMAS M8-7.2
AT-HP PLUS + LMAS M10-12
AT-HP PLUS + LMAS M1216.816.8
AT-HP PLUS + LMAS M163031.2
AT-HP PLUS + LMAS M20-48.8
AT-HP PLUS + LMAS M24-70.4

Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).



Design resistance – Shear – VRd [kN] – hef = 8d – Stainless steel A4-70

Art. nr. Design resistance – hef = 8d – Stainless steel A4-70
Shear - VRd [kN]
Cracked concrete Non-cracked concrete
C20/25 C20/25
AT-HP PLUS + LMAS M8-8.3
AT-HP PLUS + LMAS M10-12.8
AT-HP PLUS + LMAS M1216.919.2
AT-HP PLUS + LMAS M163035.3
AT-HP PLUS + LMAS M20-55.1
AT-HP PLUS + LMAS M24-79.5

Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).



Design resistance – Bending moment – MRd [Nm] – Concrete

Art. nr. Design resistance – Bending moment – MRd [Nm]
Carbon steel 5.8 Stainless steel A4-70
AT-HP PLUS + LMAS M815.216.7
AT-HP PLUS + LMAS M1029.634
AT-HP PLUS + LMAS M1252.859
AT-HP PLUS + LMAS M16133.6149.4
AT-HP PLUS + LMAS M20260.8291
AT-HP PLUS + LMAS M24448.8502.6

Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

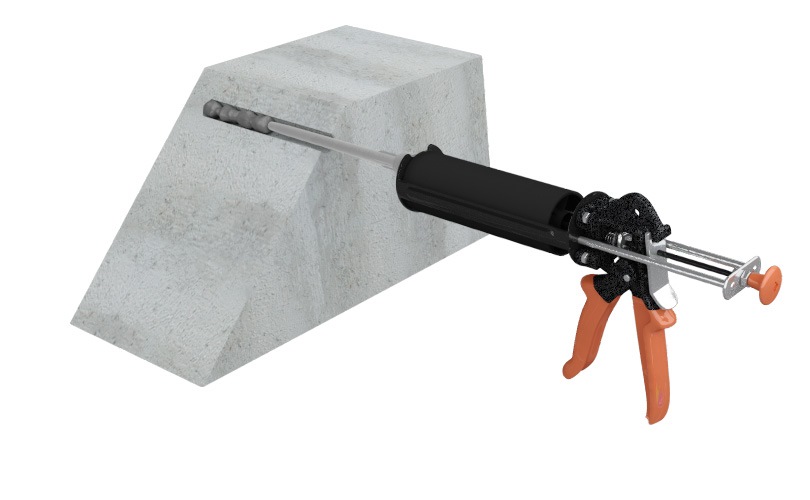

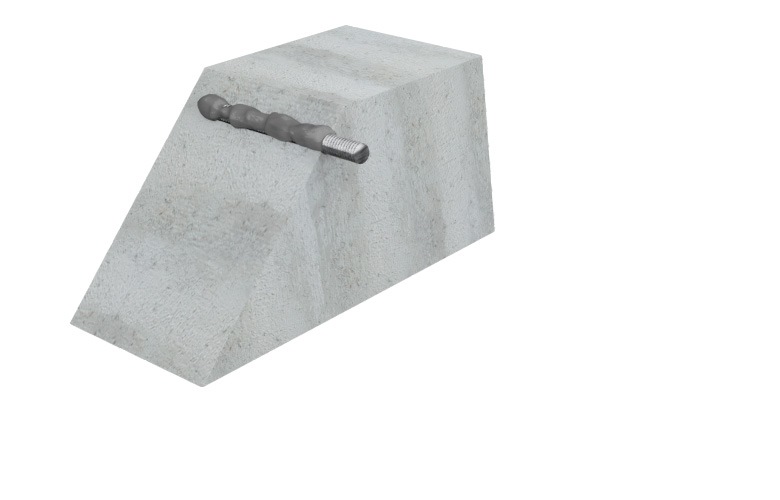

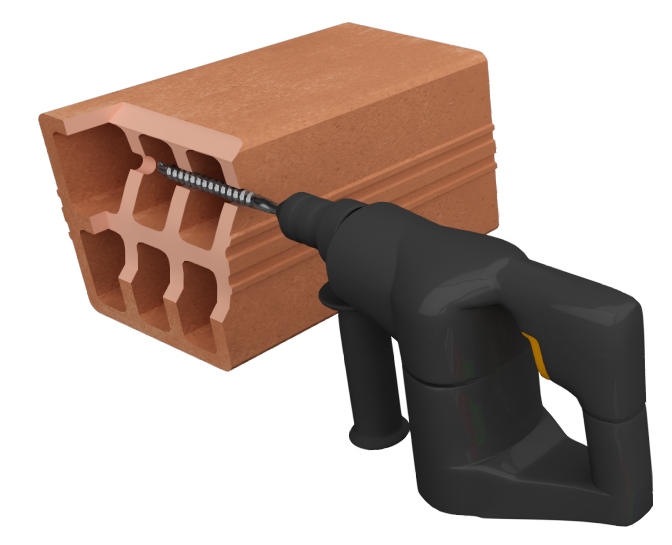

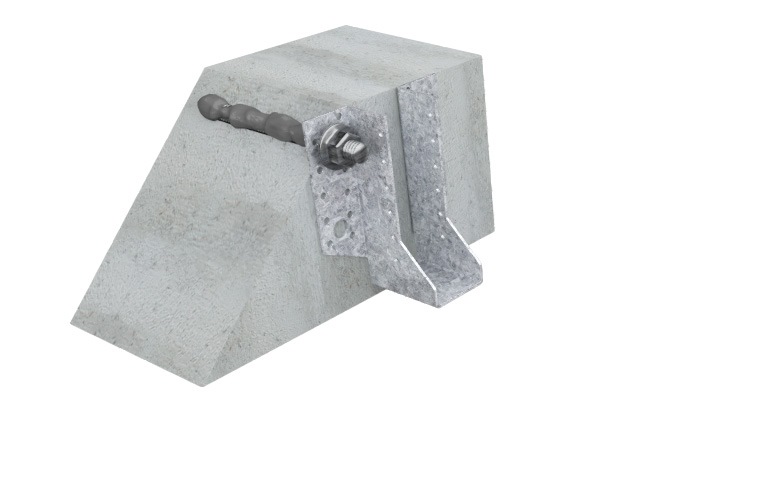

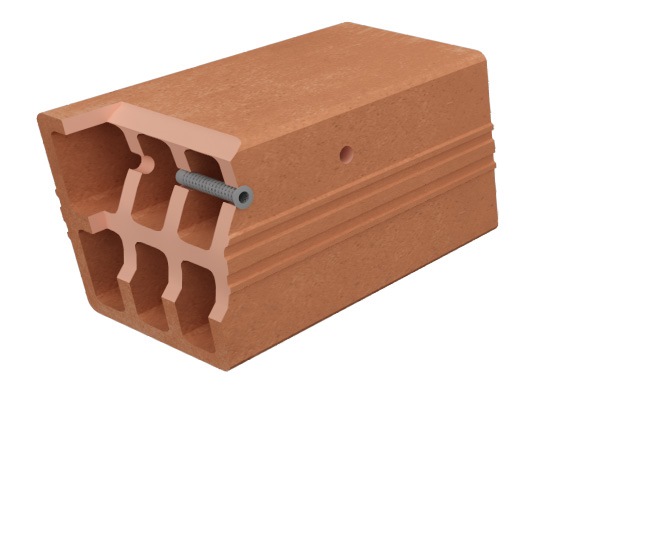

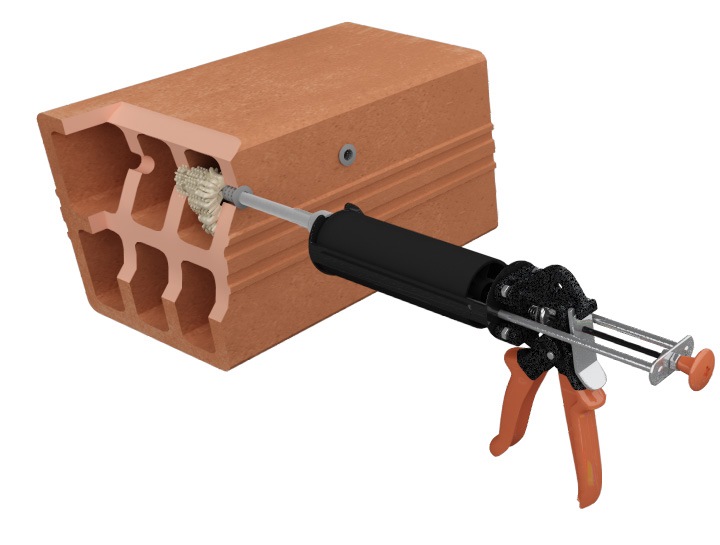

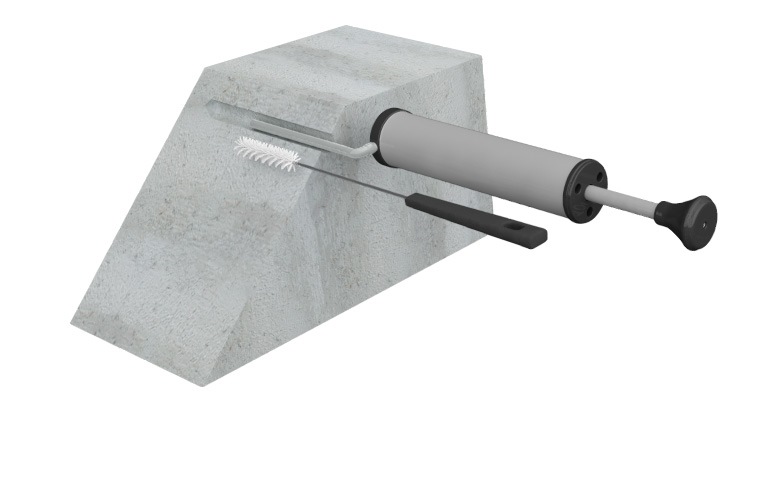

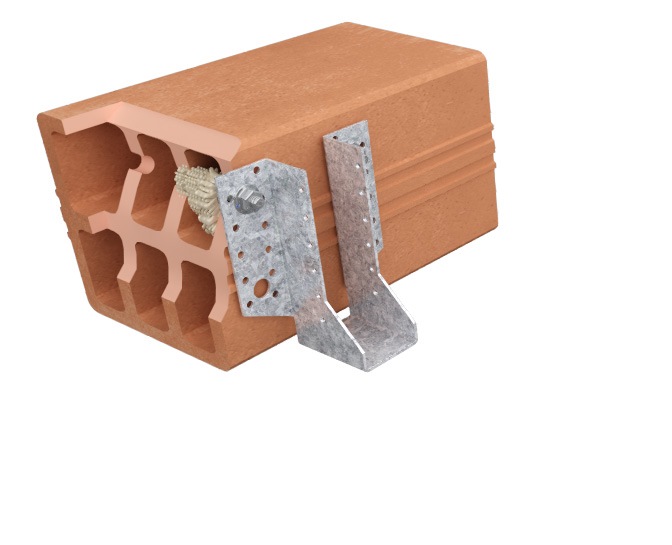

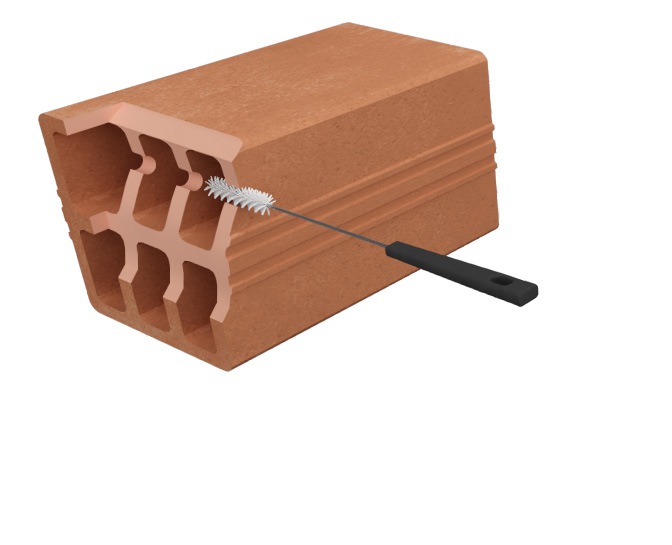

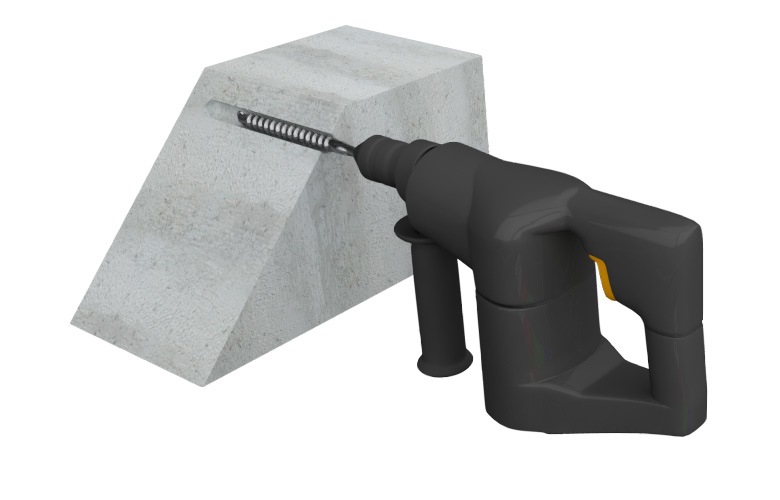

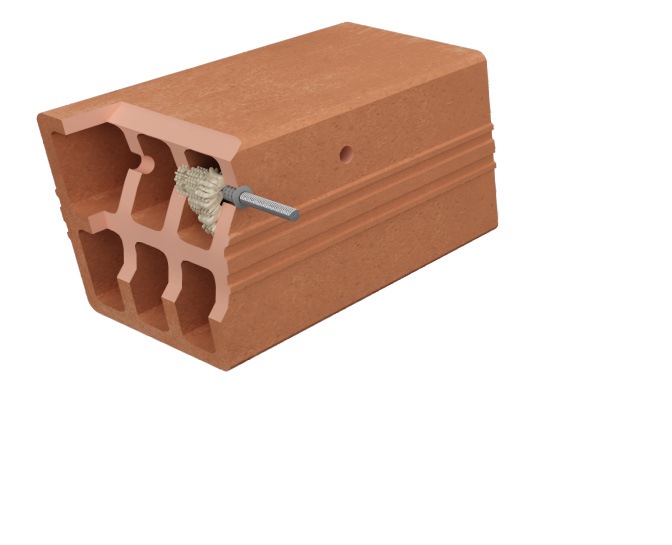

Instalace

Instalace

Instalace

Doby zpracování / vytvrzování

Teplota součásti „T“Doba zpracováníDoba vytvrzování *
0 °C ≤ T °C < +5 °C≤ 25 min≥ 90 min
+ 5 °C ≤ T °C < +10 °C≤ 17 min≥ 70 min
+10 °C ≤ T °C < +20 °C≤ 12 min≥ 65 min
+20 °C ≤ T °C < +30 °C≤ 6 min≥ 60 min
+30 °C ≤ T °C ≤ +40 °C≤ 3 min≥ 45 min

* Ve vlhkých/mokrých vrtaných otvorech je třeba doby vytvrzování zdvojnásobit. Kotva se smí zatížit teprve po dokončení doby vytvrzování.
Teplota kartuše: ≥ +20 °C
Změna zbarvení: ≥ +5 °C °C

Installation parameters – Concrete

Art. nr. Installation parameters - Concrete
Ø drilling [d0] [mm] Max. fixture hole Ø [df] [mm] Drilling depth (8d) [h0=hef=8d] [mm] Drilling depth (12d) [h0=hef=12d] [mm] Wrench size [SW] Installation torque [Tinst] [Nm]
AT-HP PLUS + LMAS M810964961310
AT-HP PLUS + LMAS M101212801201720
AT-HP PLUS + LMAS M121414961441930
AT-HP PLUS + LMAS M1618181281922460
AT-HP PLUS + LMAS M2024221602403090
AT-HP PLUS + LMAS M24282619228836140

Spacing, edge distances and member thickness – Concrete

Art. nr. Spacing, edge distance and member thickness - Concrete
Effective embedment depth (8d) [hef,8d] [mm] Characteristic spacing for hef,8d [Scr,N] [mm] Characteristic edge distance for hef,8d [ccr,N] [mm] Min. member thickness for hef,8d [hmin] [mm] Effective embedment depth (12d) [hef,12d] [mm] Characteristic spacing for hef,12d [Scr,N] [mm] Characteristic edge distance for hef,12d [ccr,N] [mm] Min. member thickness for hef,12d [hmin] [mm] Min. spacing [Smin] [mm] Min. edge distance [Cmin] [mm]
AT-HP PLUS + LMAS M86419296100962881441004040
AT-HP PLUS + LMAS M10802401201101203601801505050
AT-HP PLUS + LMAS M12962881441261444322161746060
AT-HP PLUS + LMAS M161283841921581925762882228080
AT-HP PLUS + LMAS M20160480240190240720360270100100
AT-HP PLUS + LMAS M24192576288222288864432318120120
