PIG
Patka sloupku typ I - PI
Tato patky sloupky jsou žárově zinkované a jsou vhodné pro upevnění dřevěných pilotů do základů.
Označení CE
ETA
Servisní třída 3
Žárově pozinkovaná ocel
Exteriér
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S 235 JR dle norem DIN EN 10025
Ochrana proti korozi:
Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461
Vorteile
- Patky sloupku PI se používají přímo do betonu a absorbují síly v tlaku, pevnost v tahu a horizontální síly.
- Tyto sotva viditelné patky byly vyvinuty jako alternativa nebo doplněk k patkám PPD.
- Umožňují bezpečné upevnění a snadno se instalují.K
- Konstruktivní ochrana dřeva je velmi dobrá.
- Patky jsou vyrobeny v jedné velikosti: hlavně pro upevnění nosiče s rozměry 100 × 100, 120 × 120 a 140 × 140.
Aplikace
Anwendbare Materialien
Dřevo, výrobky ze dřeva, beton
Anwendungsbereich
Hlavně určena pro použití v lehkých konstrukcích, jako je například kryty garáží, pergoly, terasy a podobně.
Technické údaje
Kapacita při plném zahřebíkování
Art. nr. | Upevňovací prvky | Characteristic capacities - Timber C24 [kN] | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
On post | R1.k | R2.k | R3.k | R4.k | |||||||||||||
Množství | Typ | Width of post [mm] | Width of post [mm] | Width of post [mm] | |||||||||||||
60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
PIG | 4 | STD8xL | 54.5/kmod | 13.8 | 16 | 18.7 | 20.7 | min (9.4 ; 7.9/kmod) | min (10.9 ; 7.9/kmod) | min (12.7 ; 7.9/kmod) | 7.9/kmod | 3.1 | 4.1 | min (5.9 ; 5.3/kmod) | min (7.9 ; 5.4/kmod) | min (9.4 ; 5.7/kmod) | 6.3/kmod |
Load combination:

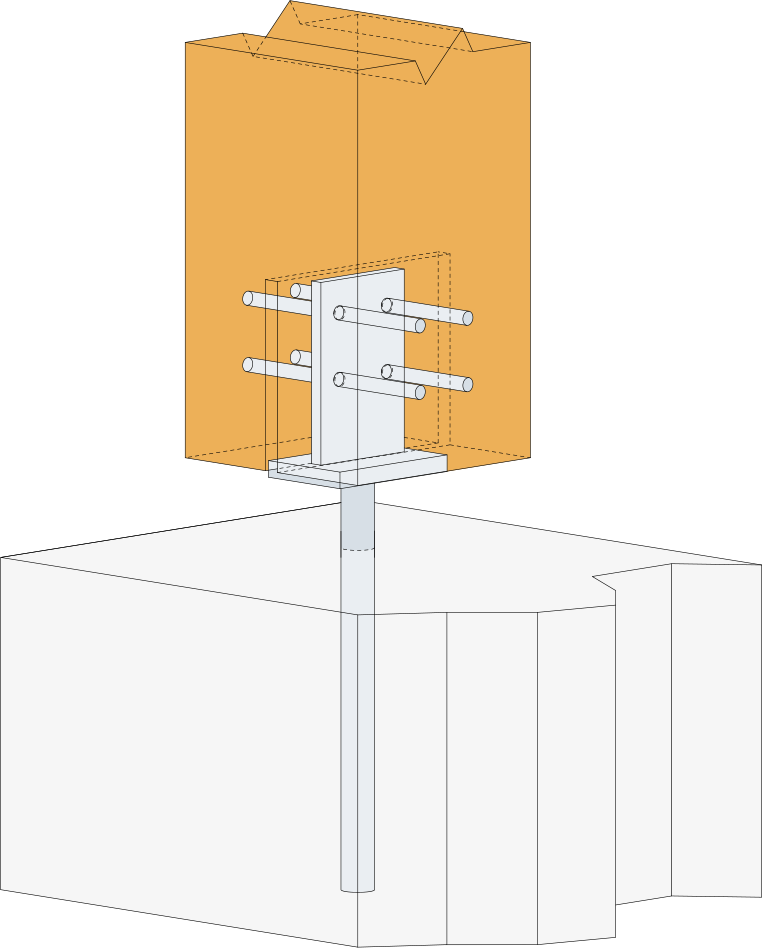

Instalace
Certifikace
Prohlášení o funkčnosti (DoP)
cz-dop-e07-0285-07.pdf
(132.16 KB)
cz-dop-e07-0285-06.pdf
(131.62 KB)
cz-dop-e07-0285-issue-5.pdf
(130.19 KB)
cz-dop-e07-0285-issue-4.pdf
(130.47 KB)
cz-dop-e07-0285-issue-2.pdf
(89.27 KB)
Evropské technické posouzení (ETA)
eta-07-0285-2021-12-09.pdf
(8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf
(8.84 MB)
