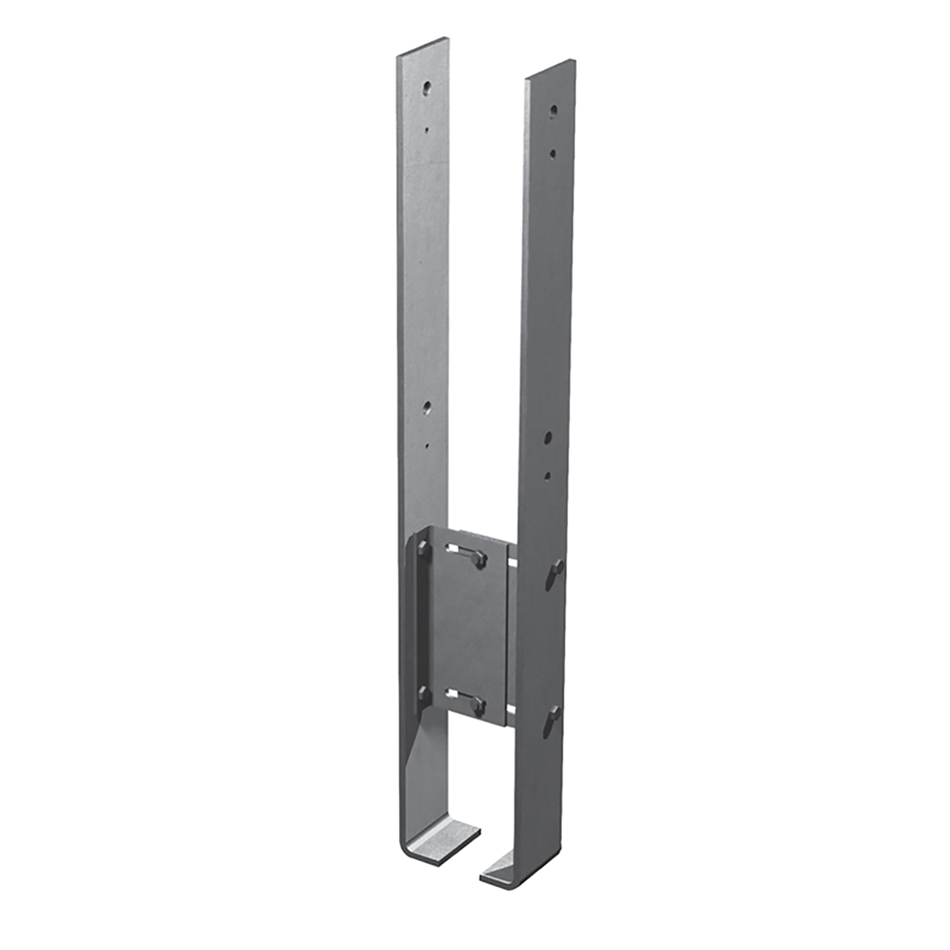

Patka sloupku CMS
Patka sloupku CMS se skládá ze dvou vnějších ocelových dílů, lze použít od 80 - 140 mm může být přizpůsobena šířce odpovídající sloupku. Jsou vhodné pro použití v exteriéru
Označení CE
ETA
Exteriér
Žárově pozinkovaná ocel
EPD
Servisní třída 3
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Post[mm] | rozměry výrobku[mm] | otvory příruba C | ostatní | |||||||||
| šířka | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | t[mm] | kulatý | hmotnost[kg] | |||
| Min | Max | Ø6.5 | Ø17 | |||||||||
| CMS | 80 | 140 | 80-140 | 80 | 470 | 150 | 200 | 40 | 8 | 4 | 4 | 9.6 |
Kapacita při plném zahřebíkování
Rozměry
| Reference | patka sloupku únosnost | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| výrobek capacities - dřevo to beton | ||||||||||
| počet of Fasteners | Characteristic capacities - dřevo C24[kN] | |||||||||
| On post | R₃,ₖ[kN] | R4,k (2)[kN] | R1,k = R2,k[kN] | RM1,k[kNm] | RM2,k[kNm] | |||||
| množství | typ | šířka of the post[mm] | šířka of the post[mm] | šířka of the post[mm] | šířka of the post[mm] | šířka of the post[mm] | ||||
| ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | 80 | 100 | 120 | 140 | |||
| CMS | 2 | M16* | min(74; 15/kmod) | min(21.1; 19.8/kmod) | 96.9 | min(11.6; 7.1/kmod) | 3.9 | 4.8 | 5.8 | 6.8 |
b = šířka dřeva [mm]
Kombinované hodnoty:
bzw.
Knihovna CAD a BIM
2D
3D
CMS
-
-
-
-
-
-
