CMR

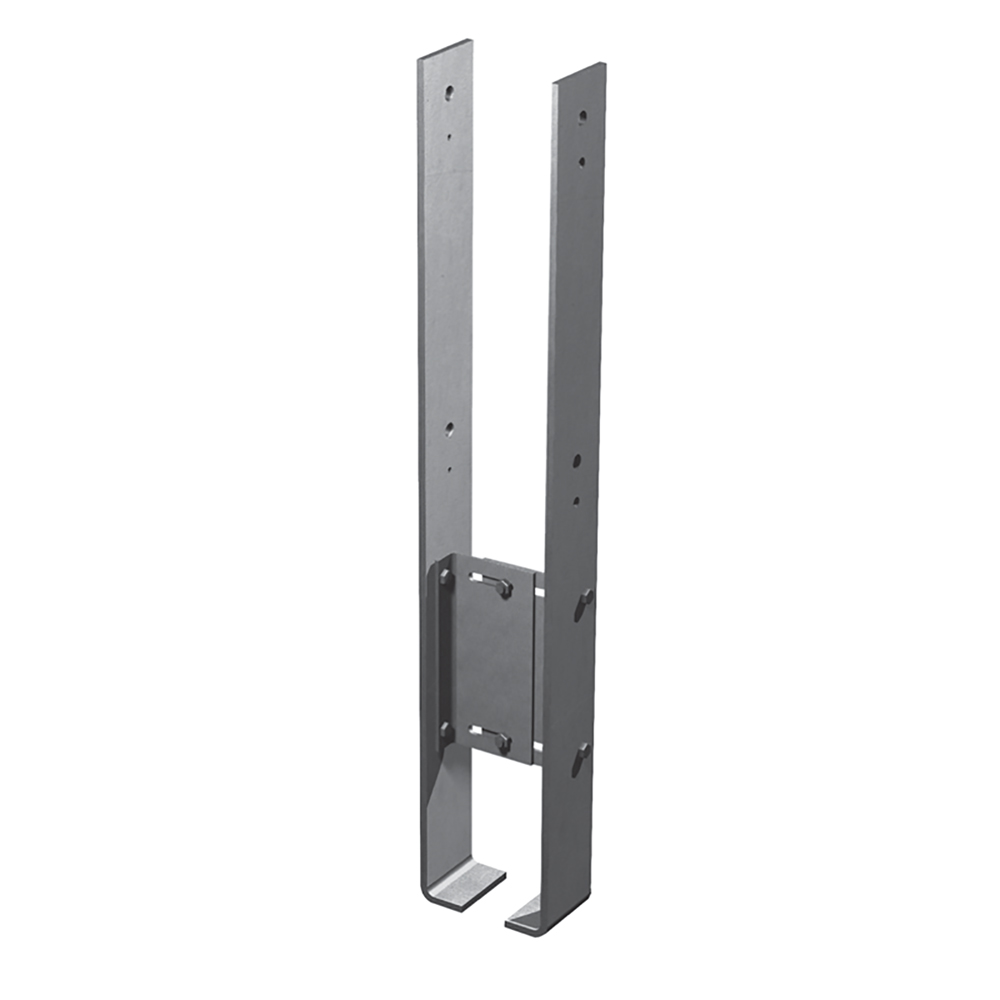

Patka sloupku CMR

Patka sloupku CMR se skládá ze dvou vnějších ocelových dílů, lze použít od 120 - 160 mm může být přizpůsobena šířce odpovídající sloupku. Jsou vhodné pro použití v exteriéru

Označení CE
ETA
Servisní třída 3
Žárově pozinkovaná ocel
Exteriér

Podrobnosti produktu

Vlastnosti

Materiál

Materiál:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • U budov, kde nelze použít žádná podpěry, výztuhy, atd.
  • Ideální pro garáže
  • Dřevo šířky 115 mm - 165 mm
  • Dlažbu lze položit těsně k patce
  • Vzdálenost mezi patkou a dřevěnou konstrukcí až do 250 mm

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, beton

Anwendungsbereich

  • Přístřešky pro auta, pergoly atd. Kde jsou nežádoucí podpěry a výztuže
  • Pro ochranu konstrukčního dřeva, vzdálenosti mezi podkladem a patkou dřevěnou konstrukcí do 250 mm.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Post Dimensions [mm] Rozměry a typické hodnoty [mm] Lateral plate holes
Šířka A B C D E F t Ø6,5 Ø17
min max
CMR115160115-160100600250300601044

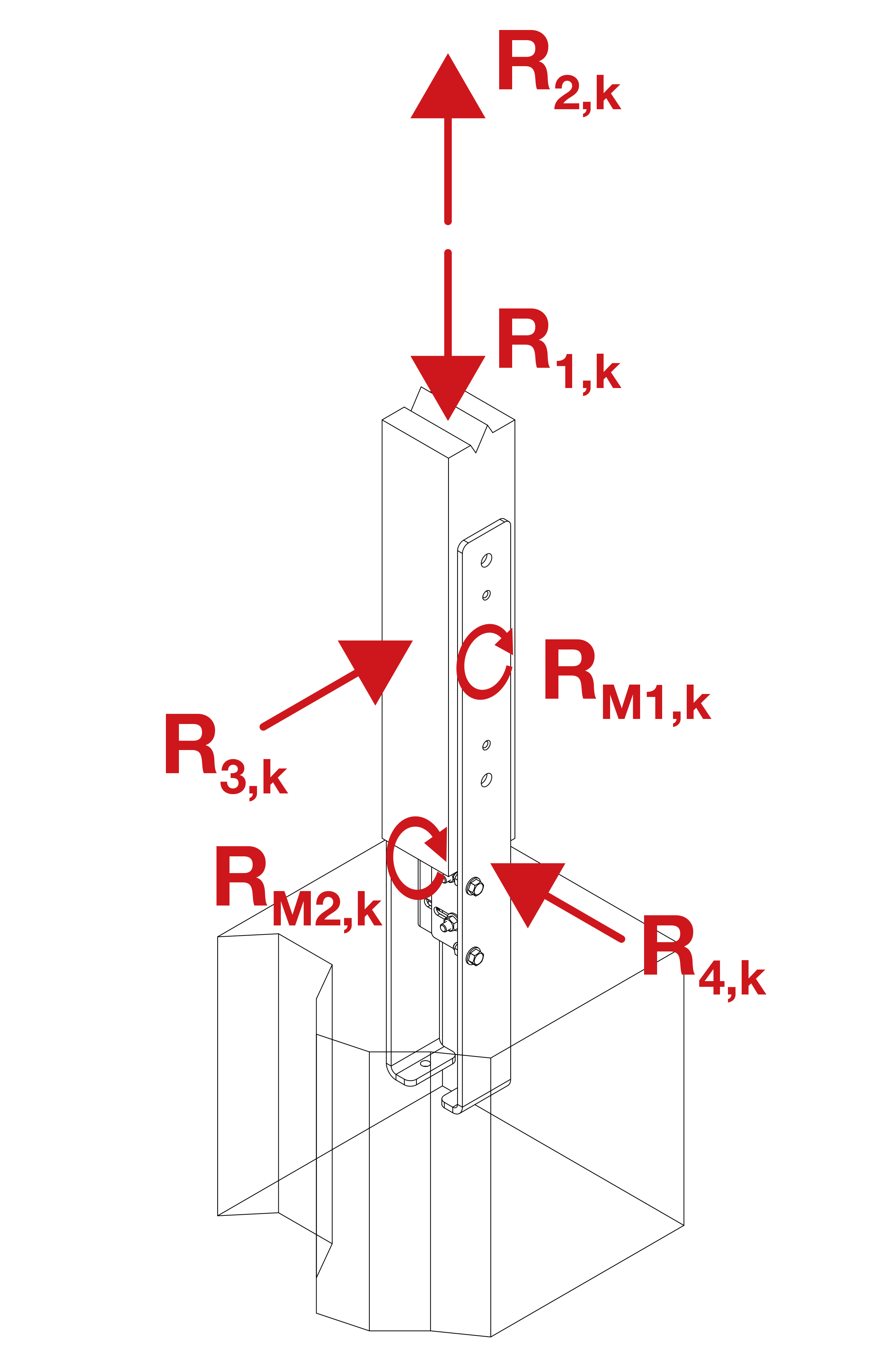

Kapacita při plném zahřebíkování

Art. nr. Characteristic capacities - Timber C24
R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Width of the post [mm] Width of the post [mm] Width of the post [mm] Width of the post [mm] Width of the post [mm]
≥ 115 ≥115 ≥ 115 ≥ 115 115 120 140 160
CMR117.2min(99; 21.3/kmod)min(33; 30.9/kmod)min(19.8; 13.9/kmod)6.778.29.4

b = šířka dřeva [mm]

Kombinované hodnoty:

  bzw.









Instalace

Instalace

Befestigung

  • Šrouby a hmoždinkami

Certifikace

Prohlášení o funkčnosti (DoP)

Evropské technické posouzení (ETA)
